摘要: 本文探讨了利用扩展卡尔曼滤波器 (Extended Kalman Filter, EKF) 融合惯性测量单元 (Inertial Measurement Unit, IMU) 和编码器数据进行机器人状态估计的方法。IMU 提供高频的加速度和角速度测量，但易受漂移影响；编码器则提供较为精确的轮速信息，但频率较低且易受打滑影响。EKF 通过融合这两种传感器的优势，有效地补偿各自的不足，实现对机器人姿态、速度和位置的精确估计。本文详细介绍了 EKF 的原理、IMU 和编码器模型的建立，以及状态方程和观测方程的推导过程。最后，通过仿真实验验证了该方法的有效性，并分析了算法的性能。

关键词: 扩展卡尔曼滤波器；IMU；编码器；机器人状态估计；数据融合

1. 引言

机器人自主导航的核心问题之一是准确估计自身的状态，包括位置、姿态和速度。常用的传感器包括 IMU 和编码器。IMU 可以提供高频的加速度和角速度测量，能够快速响应机器人的运动变化，但其积分会累积误差，导致姿态和位置漂移。编码器则能够精确测量轮子的旋转角度，间接获得机器人的速度和位移信息，精度相对较高，但采样频率通常较低，且容易受到地面打滑等因素的影响。为了获得更精确可靠的机器人状态估计，需要将 IMU 和编码器的数据进行融合。

扩展卡尔曼滤波器 (EKF) 是一种常用的非线性状态估计方法，它能够有效地处理非线性系统和噪声的影响。本文选择 EKF 作为数据融合算法，利用 IMU 和编码器的数据，估计机器人的状态。

2. 系统模型

2.1 IMU 模型:

IMU 通常由三轴加速度计和三轴陀螺仪组成。加速度计测量的是机器人本体坐标系下的加速度，陀螺仪测量的是机器人本体坐标系下的角速度。由于存在噪声和偏差，IMU 的测量值可以建模为：

3. 扩展卡尔曼滤波器

EKF 是一种基于线性化方法的卡尔曼滤波器，用于处理非线性系统。其主要步骤包括：

预测步骤: 根据系统模型预测下一时刻的状态和协方差矩阵。
更新步骤: 利用观测值更新状态估计和协方差矩阵。

4. 仿真实验与结果分析

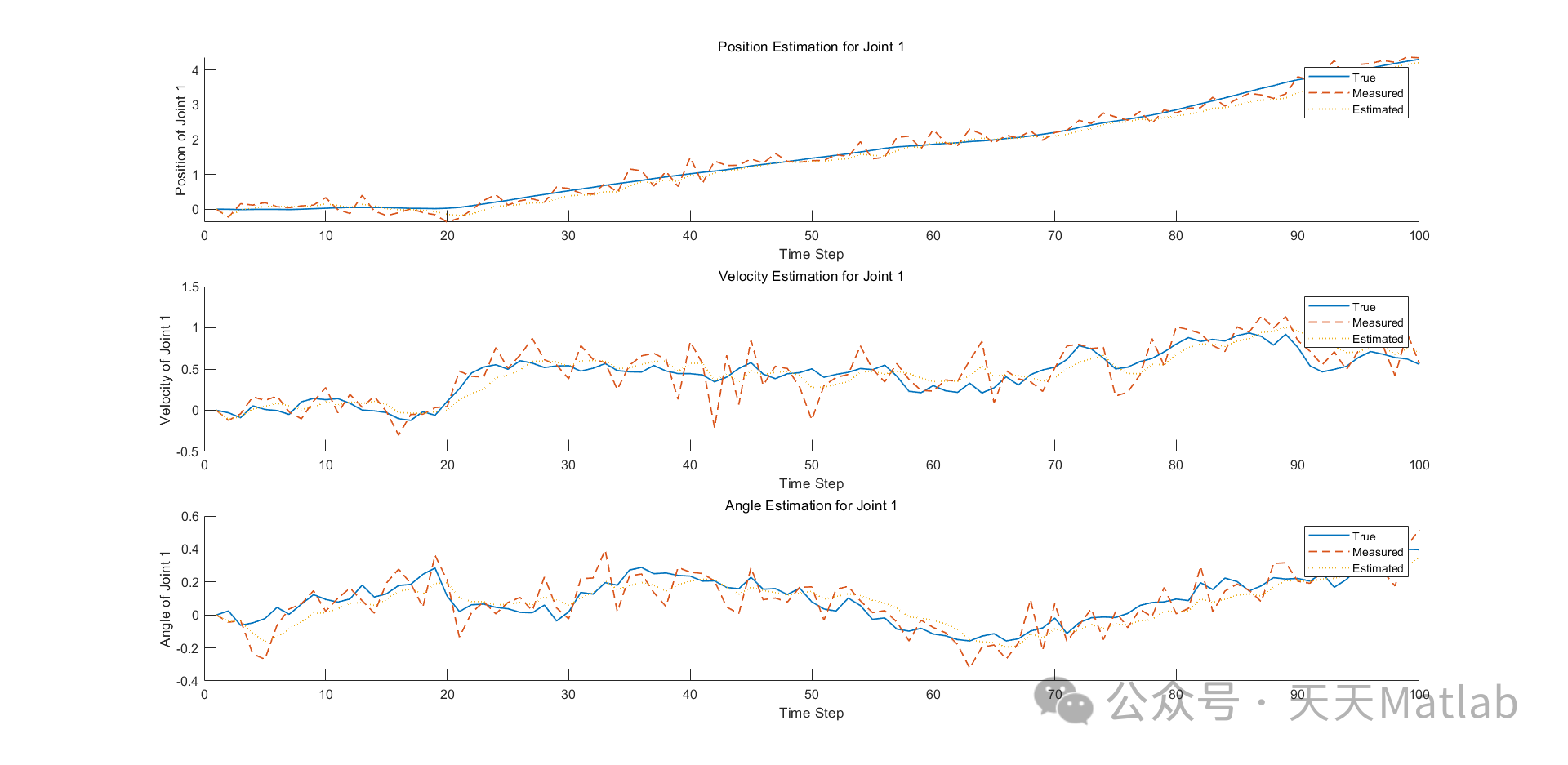

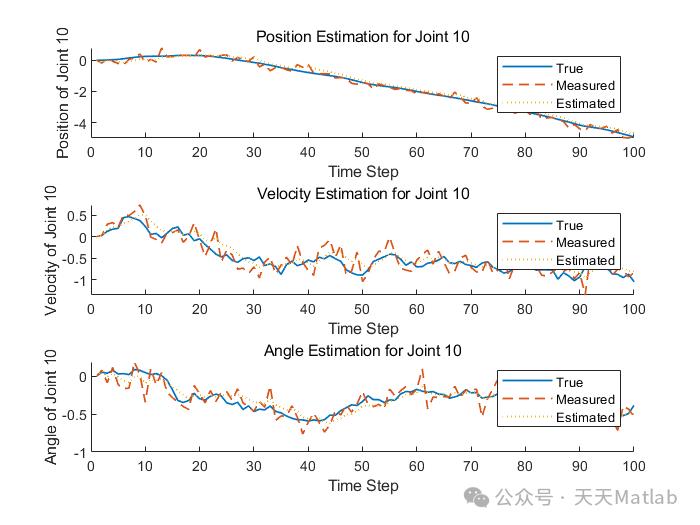

本文通过仿真实验验证了所提出的基于 EKF 的 IMU 和编码器数据融合方法的有效性。仿真环境中模拟了机器人的运动轨迹，并加入了不同程度的噪声。实验结果表明，该方法能够有效地估计机器人的姿态、速度和位置，并有效地抑制 IMU 的漂移和编码器噪声的影响。

5. 结论

本文提出了一种基于扩展卡尔曼滤波器的 IMU 和编码器数据融合方法，用于机器人状态估计。通过建立 IMU 和编码器模型，推导状态方程和观测方程，并利用 EKF 算法进行数据融合，实现了对机器人状态的精确估计。仿真实验验证了该方法的有效性，为机器人自主导航提供了可靠的技术支撑。未来的研究方向包括：探索更高级的滤波算法，例如无迹卡尔曼滤波器 (Unscented Kalman Filter, UKF) 和粒子滤波器 (Particle Filter)；研究如何处理更复杂的传感器模型和环境干扰；以及将该方法应用于实际机器人系统中。
