【电缆】中压电缆局部放电的传输模型研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、引言

中压电缆作为城市配电网和工业电力传输的关键设施，其运行的可靠性直接关系到供电稳定性和用户用电质量。局部放电是中压电缆绝缘劣化的重要征兆，也是导致电缆故障的潜在隐患 。深入研究中压电缆局部放电的传输特性，构建准确的传输模型，能够实现对局部放电信号的有效检测与定位，为电缆状态评估和故障预警提供重要依据，对于保障电力系统安全、稳定运行具有重要的现实意义。

二、中压电缆局部放电原理

2.1 局部放电产生原因

中压电缆在生产制造过程中，可能存在绝缘材料缺陷（如气隙、杂质等）、工艺瑕疵（如屏蔽层不连续、绝缘厚度不均匀）；在长期运行过程中，受到电应力、机械应力、热应力以及环境因素（如湿度、腐蚀性气体）的影响，电缆绝缘会逐渐老化 。当电缆绝缘内部的电场强度超过局部介质的击穿场强时，就会发生局部放电现象 。例如，绝缘气隙中的气体在高电场作用下发生电离，形成放电通道，产生局部放电。

2.2 局部放电对电缆的危害

局部放电会产生高温、高能粒子和电磁辐射等，这些因素会进一步加速电缆绝缘的劣化 。高温会导致绝缘材料热降解，降低其电气性能；高能粒子会撞击绝缘分子，破坏分子结构；电磁辐射可能干扰附近的电子设备。随着局部放电的持续发展，绝缘缺陷会不断扩大，最终可能导致电缆绝缘击穿，引发短路故障，造成大面积停电事故 。

三、中压电缆局部放电传输模型构建

3.1 基于电路理论的传输模型

• 等效电路模型：将中压电缆视为由分布参数（电阻、电感、电容、电导）组成的传输线，局部放电源等效为一个脉冲电流源 。根据电缆的结构参数（如导体半径、绝缘厚度、介电常数等）和电气参数，建立电缆的等效电路。在该模型中，局部放电信号在电缆中传输时，会受到电缆分布参数的影响，发生衰减、畸变和延迟 。通过求解电路方程，可以分析局部放电信号在电缆中的传输特性 。

• 参数计算与模型优化：准确获取电缆的分布参数是构建有效等效电路模型的关键 。通常采用测量方法（如频域反射法、时域反射法）或基于电缆结构参数的理论计算方法来确定参数值 。同时，考虑电缆的实际运行环境（如温度变化对参数的影响），对模型进行优化，以提高模型的准确性 。

3.2 基于电磁场理论的传输模型

• 有限元方法建模：利用有限元分析软件（如 COMSOL Multiphysics、ANSYS Maxwell），根据中压电缆的几何结构和材料特性，建立三维电磁场模型 。将局部放电产生的电磁波作为激励源，求解麦克斯韦方程组，得到电缆内部和周围空间的电磁场分布 。该模型能够直观地展示局部放电信号在电缆中的传播过程，以及电缆结构对信号传输的影响 。

• 模型验证与应用：通过与实际测量数据或实验结果进行对比，验证基于电磁场理论的传输模型的准确性 。该模型可以用于研究不同电缆结构（如单芯电缆、三芯电缆）、不同敷设方式（直埋、电缆沟、隧道）下局部放电信号的传输特性，为电缆设计和局部放电检测方案的制定提供理论支持 。

3.3 考虑环境因素的复合传输模型

中压电缆的运行环境复杂多变，环境因素（如土壤湿度、温度、周围电磁干扰）会对局部放电信号的传输产生影响 。在构建传输模型时，将环境因素纳入考虑范围，建立复合传输模型 。例如，对于直埋电缆，考虑土壤的介电常数和电导率随湿度变化的特性，将其作为电缆传输模型的参数；对于存在电磁干扰的环境，在模型中加入干扰源，分析干扰对局部放电信号检测的影响 。

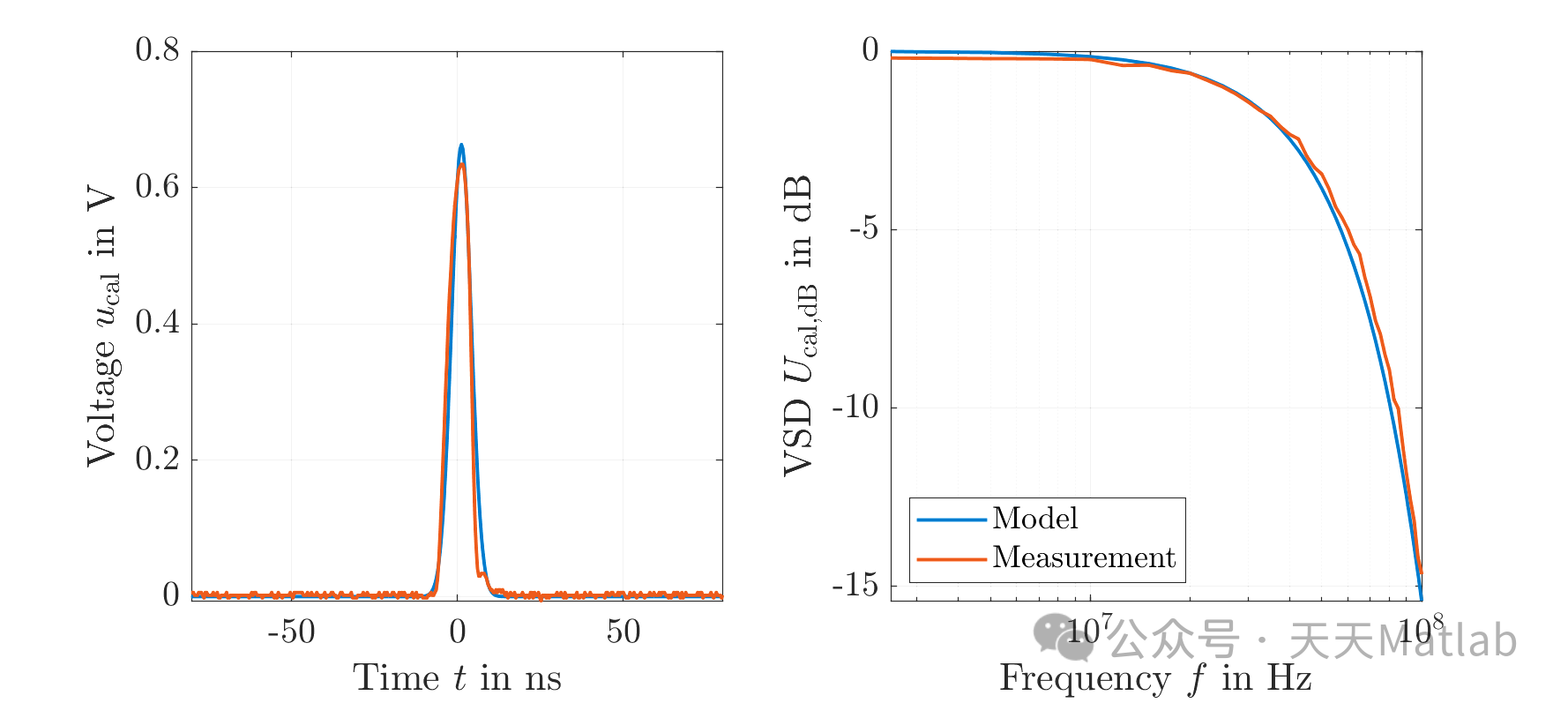

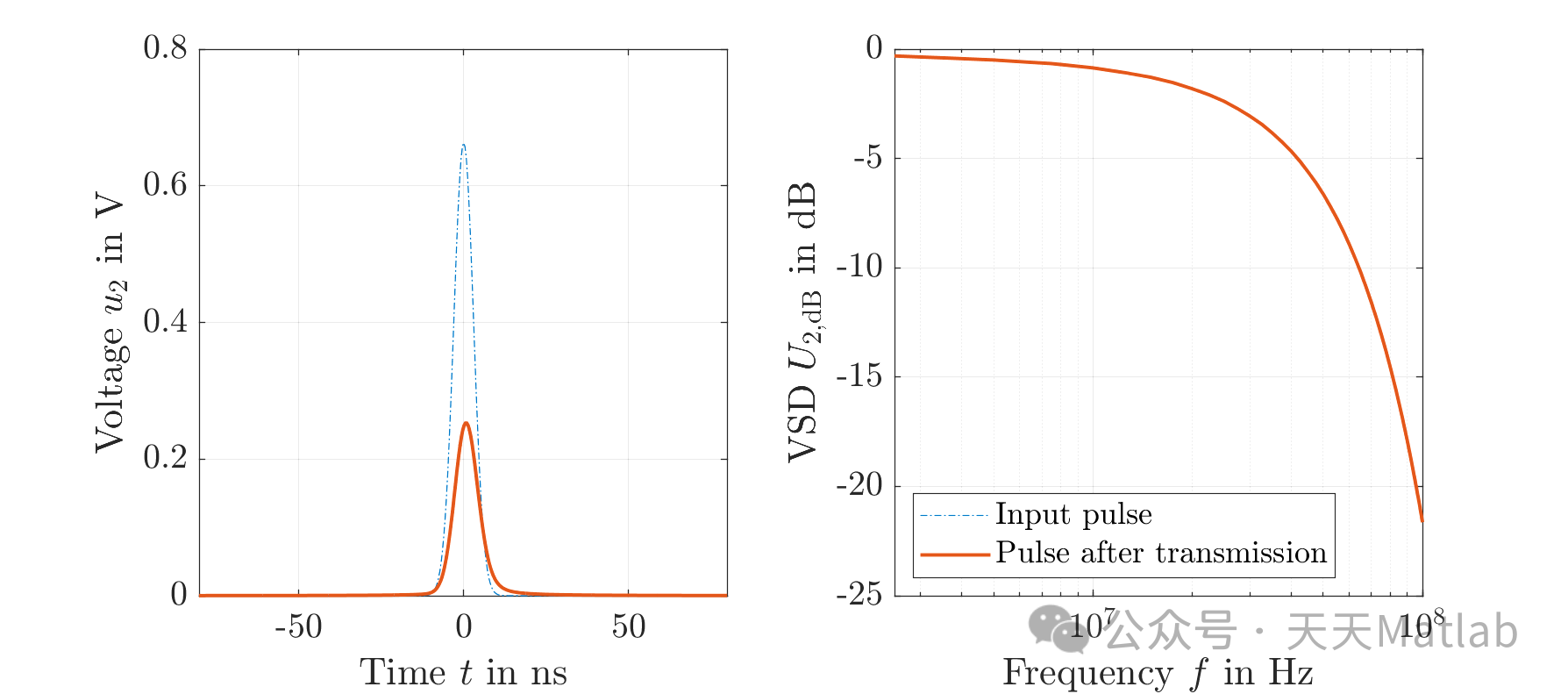

⛳️ 运行结果

🔗 参考文献

[1] 方静,魏占朋,殷强,等.220kV高压电缆局部放电信号传输特性研究[J].电力系统及其自动化学报, 2021, 33(1):6.DOI:10.19635/j.cnki.csu-epsa.000593.

[2] 吴斌,王春雷.局部放电信号在交联聚乙烯电缆的传播特性仿真研究[J].电工技术, 2020(24):2.DOI:10.19768/j.cnki.dgjs.2020.24.068.
