一种解决小功率无刷电机上电反电动势引起尖峰电压方案

最新推荐文章于 2024-05-31 09:55:17 发布
最新推荐文章于 2024-05-31 09:55:17 发布
阅读量332 收藏 2
点赞数 3
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_58520786/article/details/136554884
版权
本文介绍了如何利用二极管的反向截止特性在逆变桥功率电源中实现与芯片电源的隔离，以防止反向电动势对低电压芯片造成损害并减少电源间的干扰，特别强调了其在小功率场景下的优势，如提升马达可靠性和保护关键电子元件的安全。
摘要由CSDN通过智能技术生成

1.内容说明:

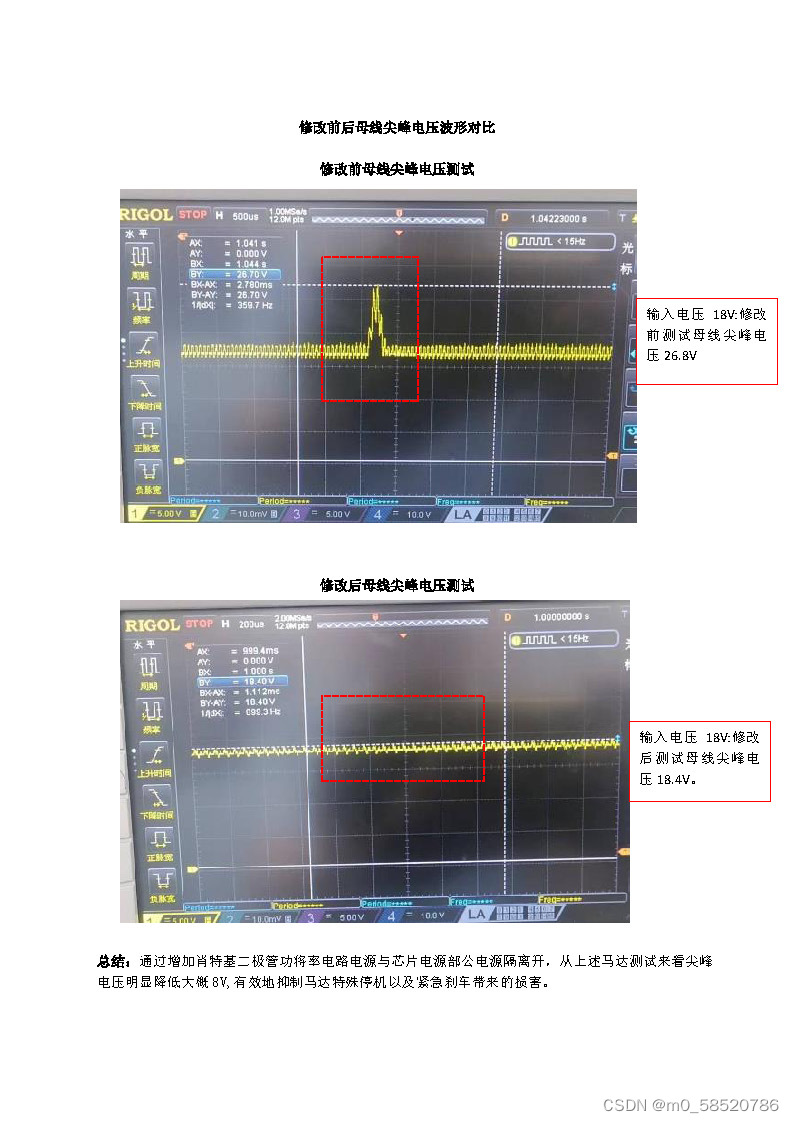

利用增加二极管反向截至特性，在逆变桥功率电源与芯片电源部分进行隔离，防止反向电动势倒灌对低压侧芯片供电以及电源干扰。

推广的亮点:

1.适合小功率马上使用，提高马达可靠性。

2.保护电机LDO降压器、MCU芯片等件被反向电动势击穿。

3.防止反向电动势通过母线干扰客户主板电源。
