[Pytorch图像分类全流程实战]Task06:可解释性分析

前言

不知道这个与可解释机器学习的关联有多大，因为在学习可解释性机器学习也学过这部分内容：CAM热力图系列算法、Deep Feature Factorization、Captum工具包、shap工具包、lime工具包。
感觉确实之前的课程讲的细致一些就可解释性上，不过也可能没啥可比性，之前可解释性机器学习是基于论文来实战，这个课程是基于之前的实战过程来实战。

CAM热力图系列算法

这次换个形式学，不想搞代码了，和之前的代码内容差不多

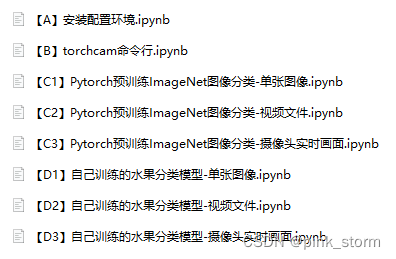

【A】安装配置环境

• 直接运行代码
• 下载安装Pytorch
• 下载安装mmcv-full
• 下载中文字体
• 下载ImageNet-1000类别信息
• 创建目录
• 安装torchcam
• 重启kernel
• 设置matplotlib中文字体（可测试）

强调部分对比于[Pytorch图像分类全流程实战]Task04:新图片、新视频预测迁徙学习得到的30类水果图像分类模型

• 存放测试图片
• 存放训练得到的模型权重
• 下载阳历模型文件
• 下载 类别名称 和 ID索引号 的映射字典
• 下载测试图像文件 至 test_img 文件夹
• 下载测试视频文件 至 test_img 文件夹

而在[Pytorch图像分类全流程实战]Task03:迁移学习微调中，强调部分为

• 存放结果文件
• 存放训练得到的模型权重
• 存放生成的图表

【B】 torchcam命令行

通过命令行方式使用torchcam算法库，对图像进行各种基于CAM的可解释性分析。
这里最重要的是掌握命令行操作
人工notebook，傻瓜操作。

• 导入工具包

  import os

  import pandas as pd

  from PIL import Image


• 命令行基本用法

  !python torch-cam/scripts/cam_example.py --help


• ImageNet预训练图像分类模型

  # ImageNet1000类别名称与ID号
  df = pd.read_csv('imagenet_class_index.csv')

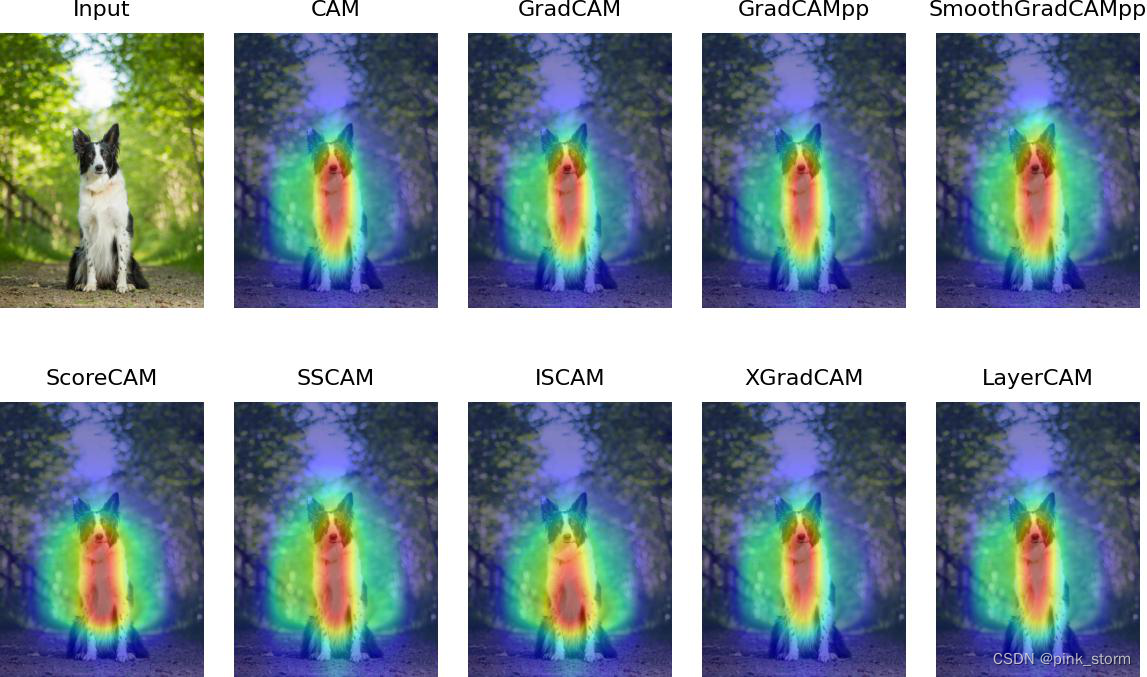

• 图中只有一个类别

  # 类别-边牧犬
  !python torch-cam/scripts/cam_example.py \
          --img test_img/border-collie.jpg \
          --savefig output/B1_border_collie.jpg \
          --arch resnet18 \
          --class-idx 232 \
          --rows 2

  Image.open('output/B1_border_collie.jpg')




• 图中有多个类别

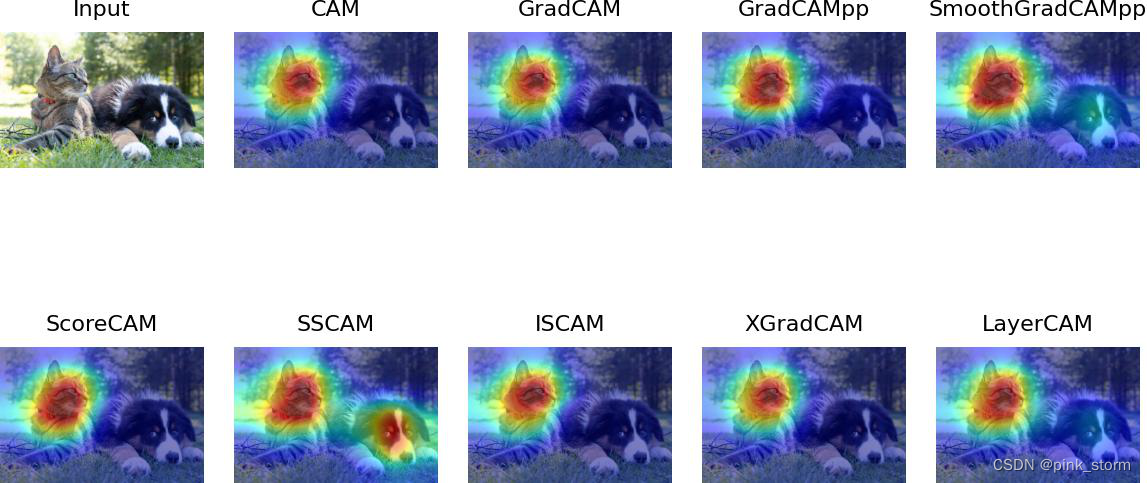

  # 类别-虎斑猫
  !python torch-cam/scripts/cam_example.py \
          --img test_img/cat_dog.jpg \
          --savefig output/B2_cat_dog.jpg \
          --arch resnet18 \
          --class-idx 282 \
          --rows 2

  Image.open('output/B2_cat_dog.jpg')

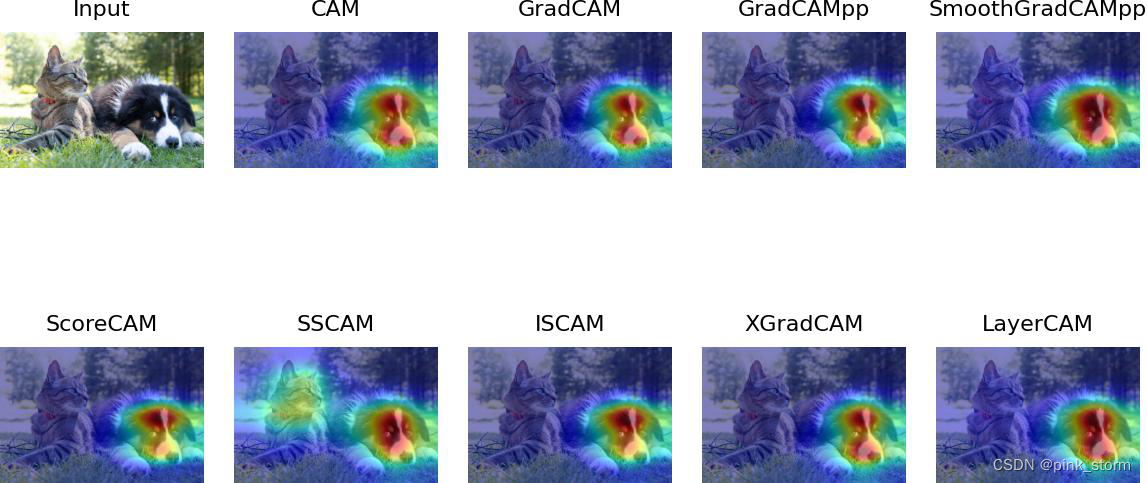

  # 类别-边牧犬
  !python torch-cam/scripts/cam_example.py \
          --img test_img/cat_dog.jpg \
          --savefig output/B3_cat_dog.jpg \
          --arch resnet18 \
          --class-idx 232 \
          --rows 2

  Image.open('output/B3_cat_dog.jpg')




【C1】Pytorch预训练ImageNet图像分类-单张图像

通过Python API方式，使用torchcam算法库，对Pytorch预训练ImageNet-1000图像分类模型进行基于CAM的可解释性分析。

• 导入工具包

• 导入pillow中文字体

• 导入lmageNet预训练模型

• 导入可解释性分析方法

• 预处理

• 运行图像分类预测

  img_path = 'test_img/cat_dog.jpg'

  img_pil = Image.open(img_path)
  input_tensor = test_transform(img_pil).unsqueeze(0).to(device) # 预处理

  input_tensor.shape #torch.Size([1, 3, 224, 224])

  pred_logits = model(input_tensor)
  pred_top1 = torch.topk(pred_logits, 1)
  pred_id = pred_top1[1].detach().cpu().numpy().squeeze().item()

  pred_id #282


• 生成可解释分析热力图

  activation_map = cam_extractor(pred_id, pred_logits)

  activation_map = activation_map[0][0].detach().cpu().numpy()

  activation_map.shape
  #(7, 7)


• 可视化

  plt.imshow(activation_map)
  plt.show()

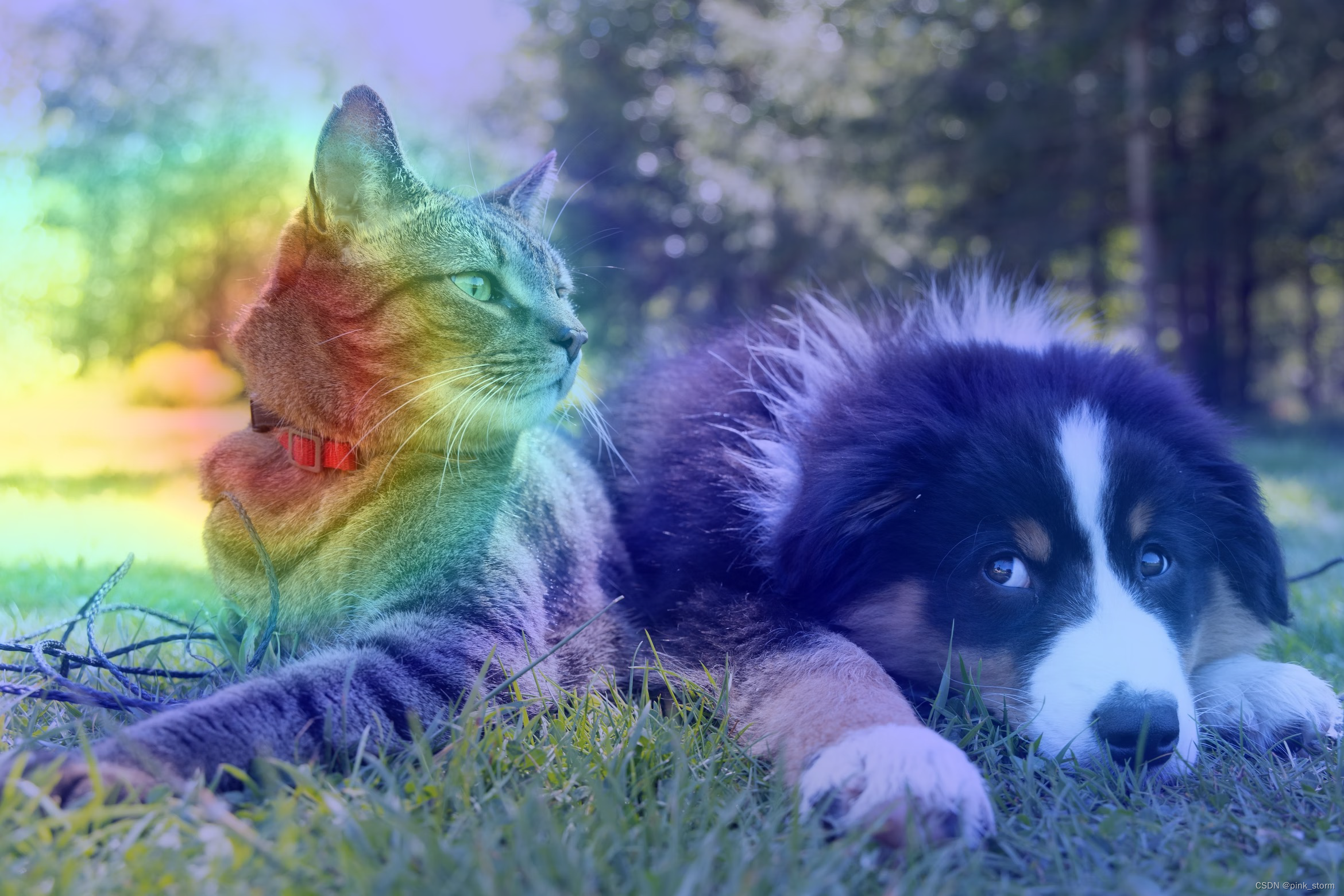

  from torchcam.utils import overlay_mask

  result = overlay_mask(img_pil, Image.fromarray(activation_map), alpha=0.7)

  print(result)




• 整理代码：设置类别、中文类别显示
  需要载入lmageNet 1000图像分类标签:lmageNet 1000类别中文释义

import pandas as pd
df = pd.read_csv('imagenet_class_index.csv')
idx_to_labels = {}
idx_to_labels_cn = {}
for idx, row in df.iterrows():
    idx_to_labels[row['ID']] = row['class']
    idx_to_labels_cn[row['ID']] = row['Chinese']
img_path = 'test_img/cat_dog.jpg'

# 可视化热力图的类别ID，如果为 None，则为置信度最高的预测类别ID
show_class_id = 231
# show_class_id = None

# 是否显示中文类别
Chinese = True
# Chinese = False

# 前向预测
img_pil = Image.open(img_path)
input_tensor = test_transform(img_pil).unsqueeze(0).to(device) # 预处理
pred_logits = model(input_tensor)
pred_top1 = torch.topk(pred_logits, 1)
pred_id = pred_top1[1].detach().cpu().numpy().squeeze().item()

# 可视化热力图的类别ID，如果不指定，则为置信度最高的预测类别ID
if show_class_id:
    show_id = show_class_id
else:
    show_id = pred_id
    show_class_id = pred_id

# 生成可解释性分析热力图
activation_map = cam_extractor(show_id, pred_logits)
activation_map = activation_map[0][0].detach().cpu().numpy()
result = overlay_mask(img_pil, Image.fromarray(activation_map), alpha=0.7)

# 在图像上写字
draw = ImageDraw.Draw(result)

if Chinese:
    # 在图像上写中文
    text_pred = 'Pred Class: {}'.format(idx_to_labels_cn[pred_id])
    text_show = 'Show Class: {}'.format(idx_to_labels_cn[show_class_id])
else:
    # 在图像上写英文
    text_pred = 'Pred Class: {}'.format(idx_to_labels[pred_id])
    text_show = 'Show Class: {}'.format(idx_to_labels[show_class_id])
# 文字坐标，中文字符串，字体，rgba颜色
draw.text((50, 100), text_pred, font=font, fill=(255, 0, 0, 1))
draw.text((50, 200), text_show, font=font, fill=(255, 0, 0, 1))

print(result)

【C2】 Pytorch预训练lmageNet图像分类-视频文件

• 导入工具包

• 导入pillow中文字体

• 导入ImageNet预训练模型

• 载入ImageNet 1000图像分类标签

• 导入可解释性分析方法

• 预处理

• 图像分类预测函数

  def pred_single_frame(img, show_class_id=None, Chinese=True):
      '''
      输入摄像头画面bgr-array和用于绘制热力图的类别ID，输出写字的热力图PIL-Image
      如果不指定类别ID，则为置信度最高的预测类别ID
      '''

      img_bgr = img
      img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB) # BGR 转 RGB
      img_pil = Image.fromarray(img_rgb) # array 转 pil
      input_tensor = test_transform(img_pil).unsqueeze(0).to(device) # 预处理
      pred_logits = model(input_tensor) # 执行前向预测，得到所有类别的 logit 预测分数
      pred_top1 = torch.topk(pred_logits, 1)
      pred_id = pred_top1[1].detach().cpu().numpy().squeeze().item()

      # 可视化热力图的类别ID，如果为 None，则为置信度最高的预测类别ID
      if show_class_id:
          show_id = show_class_id
      else:
          show_id = pred_id
          show_class_id = pred_id

      # 生成可解释性分析热力图
      activation_map = cam_extractor(show_id, pred_logits)
      activation_map = activation_map[0][0].detach().cpu().numpy()
      result = overlay_mask(img_pil, Image.fromarray(activation_map), alpha=0.7)

      # 在图像上写字
      draw = ImageDraw.Draw(result)

      if Chinese:
          # 在图像上写中文
          text_pred = 'Pred Class: {}'.format(idx_to_labels_cn[pred_id])
          text_show = 'Show Class: {}'.format(idx_to_labels_cn[show_class_id])
      else:
          # 在图像上写英文
          text_pred = 'Pred Class: {}'.format(idx_to_labels[pred_id])
          text_show = 'Show Class: {}'.format(idx_to_labels[show_class_id])
      # 文字坐标，中文字符串，字体，rgba颜色
      draw.text((50, 100), text_pred, font=font, fill=(255, 0, 0, 1))
      draw.text((50, 200), text_show, font=font, fill=(255, 0, 0, 1))

      return result


• 视频预测
  – 输入输出视频路径

  input_video = 'test_img/room_video.mp4'


  – 创建临时文件夹

  # 创建临时文件夹，存放每帧结果
  temp_out_dir = time.strftime('%Y%m%d%H%M%S')
  os.mkdir(temp_out_dir)
  print('创建文件夹 {} 用于存放每帧预测结果'.format(temp_out_dir))


  – 视频逐帧预测

  # 读入待预测视频
  imgs = mmcv.VideoReader(input_video)

  prog_bar = mmcv.ProgressBar(len(imgs))

  # 对视频逐帧处理
  for frame_id, img in enumerate(imgs):

      ## 处理单帧画面
      img = pred_single_frame(img, show_class_id=None)
      # 将处理后的该帧画面图像文件，保存至 /tmp 目录下
      img.save(f'{temp_out_dir}/{frame_id:06d}.jpg', "BMP")

      prog_bar.update() # 更新进度条

  # 把每一帧串成视频文件
  mmcv.frames2video(temp_out_dir, 'output/output_pred.mp4', fps=imgs.fps, fourcc='mp4v')

  shutil.rmtree(temp_out_dir) # 删除存放每帧画面的临时文件夹
  print('删除临时文件夹', temp_out_dir)


【C3】 Pytorch预训练ImageNet图像分类-摄像头实时画面-

• 导入工具包
• 导入中文字体
• 导入ImageNet预训练模型
• 载入ImageNet 1000图像分类标签
• 导入可解释性分析方法
• 预处理
• 获取摄像头的一帧画面

# 导入opencv-python
import cv2
import time

# 获取摄像头，传入0表示获取系统默认摄像头
cap = cv2.VideoCapture(1)

# 打开cap
cap.open(0)

time.sleep(1)

success, img_bgr = cap.read()

# 关闭摄像头
cap.release()

# 关闭图像窗口
cv2.destroyAllWindows()

img_bgr.shape
#(720, 1280, 3)

img_rgb = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB) # BGR转RGB

img_pil = Image.fromarray(img_rgb)

print(img_pil)

# 可视化热力图的类别ID，如果为 None，则为置信度最高的预测类别ID
show_class_id = 587
# show_class_id = None

# 是否显示中文类别
Chinese = True
# Chinese = False

# 前向预测
input_tensor = test_transform(img_pil).unsqueeze(0).to(device) # 预处理
pred_logits = model(input_tensor)
pred_top1 = torch.topk(pred_logits, 1)
pred_id = pred_top1[1].detach().cpu().numpy().squeeze().item()

# 可视化热力图的类别ID，如果不指定，则为置信度最高的预测类别ID
if show_class_id:
    show_id = show_class_id
else:
    show_id = pred_id
    show_class_id = pred_id

# 生成可解释性分析热力图（主要耗时部分）
activation_map = cam_extractor(show_id, pred_logits)
activation_map = activation_map[0][0].detach().cpu().numpy()
result = overlay_mask(img_pil, Image.fromarray(activation_map), alpha=0.7)

# 在图像上写字
draw = ImageDraw.Draw(result)

if Chinese:
    # 在图像上写中文
    text_pred = 'Pred Class: {}'.format(idx_to_labels_cn[pred_id])
    text_show = 'Show Class: {}'.format(idx_to_labels_cn[show_class_id])
else:
    # 在图像上写英文
    text_pred = 'Pred Class: {}'.format(idx_to_labels[pred_id])
    text_show = 'Show Class: {}'.format(idx_to_labels[show_class_id])
# 文字坐标，中文字符串，字体，rgba颜色
draw.text((50, 100), text_pred, font=font, fill=(255, 0, 0, 1))
draw.text((50, 200), text_show, font=font, fill=(255, 0, 0, 1))

print(result)

• 图像分类预测函数（这里函数名为process_frame）

• 调用摄像头获取每帧（模板)

  # 调用摄像头逐帧实时处理模板
  # 不需修改任何代码，只需修改process_frame函数即可
  # 同济子豪兄 2021-7-8

  # 导入opencv-python
  import cv2
  import time

  # 获取摄像头，传入0表示获取系统默认摄像头
  cap = cv2.VideoCapture(1)

  # 打开cap
  cap.open(0)

  # 无限循环，直到break被触发
  while cap.isOpened():
      # 获取画面
      success, frame = cap.read()
      if not success:
          print('Error')
          break

      ## !!!处理帧函数
      # frame = process_frame(frame)
      frame = process_frame(frame, show_class_id=999) # 卫生纸

      # 展示处理后的三通道图像
      cv2.imshow('my_window',frame)

      if cv2.waitKey(1) in [ord('q'),27]: # 按键盘上的q或esc退出（在英文输入法下）
          break

  # 关闭摄像头
  cap.release()

  # 关闭图像窗口
  cv2.destroyAllWindows()


【D1】自己训练的水果分类模型-单张图像.

• 设置matplotlib中文字体

• 导入工具包

• 导入训练好的Pytorch模型

• 这些训练好的模型老师好像没给

  model = torch.load('checkpoint/fruit30_pytorch_20220814.pth')
  model = model.eval().to(device)


• 导入可解释性分析方法

• 预处理

• 运行图像分类预测

• 生成可解释性分析热力图

• 可视化

• 载入类别名称和索引号映射字典

  idx_to_labels = np.load('idx_to_labels.npy', allow_pickle=True).item()
  labels_to_idx = np.load('labels_to_idx.npy', allow_pickle=True).item()
  print(idx_to_labels)


  {0: ‘哈密瓜’,
  , 1: ‘圣女果’,
  , 2: ‘山竹’,
  , 3: ‘杨梅’,
  , 4: ‘柚子’,
  , 5: ‘柠檬’,
  , 6: ‘桂圆’,
  , 7: ‘梨’,
  , 8: ‘椰子’,
  , 9: ‘榴莲’,
  , 10: ‘火龙果’,
  , 11: ‘猕猴桃’,
  , 12: ‘石榴’,
  , 13: ‘砂糖橘’,
  , 14: ‘胡萝卜’,
  , 15: ‘脐橙’,
  , 16: ‘芒果’,
  , 17: ‘苦瓜’,
  , 18: ‘苹果-红’,
  , 19: ‘苹果-青’,
  , 20: ‘草莓’,
  , 21: ‘荔枝’,
  , 22: ‘菠萝’,
  , 23: ‘葡萄-白’,
  , 24: ‘葡萄-红’,
  , 25: ‘西瓜’,
  , 26: ‘西红柿’,
  , 27: ‘车厘子’,
  , 28: ‘香蕉’,
  , 29: ‘黄瓜’}

  print(labels_to_idx)


  {‘哈密瓜’: 0,
  , ‘圣女果’: 1,
  , ‘山竹’: 2,
  , ‘杨梅’: 3,
  , ‘柚子’: 4,
  , ‘柠檬’: 5,
  , ‘桂圆’: 6,
  , ‘梨’: 7,
  , ‘椰子’: 8,
  , ‘榴莲’: 9,
  , ‘火龙果’: 10,
  , ‘猕猴桃’: 11,
  , ‘石榴’: 12,
  , ‘砂糖橘’: 13,
  , ‘胡萝卜’: 14,
  , ‘脐橙’: 15,
  , ‘芒果’: 16,
  , ‘苦瓜’: 17,
  , ‘苹果-红’: 18,
  , ‘苹果-青’: 19,
  , ‘草莓’: 20,
  , ‘荔枝’: 21,
  , ‘菠萝’: 22,
  , ‘葡萄-白’: 23,
  , ‘葡萄-红’: 24,
  , ‘西瓜’: 25,
  , ‘西红柿’: 26,
  , ‘车厘子’: 27,
  , ‘香蕉’: 28,
  , ‘黄瓜’: 29}

• 整理代码

【D2】自己训练的水果分类模型-视频文件

• 导入工具包

• 导入pillow中文字体

• 载入类别

  idx_to_labels_cn = np.load('idx_to_labels.npy', allow_pickle=True).item()


• 导入训练好的模型

• 导入可解释性分析方法

• 预处理

• 图像分类预测函数

• 视频预测
  – 输入输出视频路径
  – 创建临时文件夹
  – 视频逐帧预测

【D3】自己训练的水果分类模型-摄像头实时画面

• 导入工具包
• 导入中文字体
• 导入训练好的模型
• 载入类别
• 导入可解释性分析方法
• 预处理
• 获取摄像头的一帧画面
• 图像分类预测函数
• 调用摄像头获取每帧（模板)

Deep Feature Factorization

对单张图像，进行Deep Feature Factorization可解释性分析，展示Concept Discovery概念发现图。

【D1】基于DFF的图像子区域可解释性分…

• 导入工具包
• 预处理函数
• 载入模型
• 载入测试图像
• 预处理

img, rgb_img_float, input_tensor = get_image_from_path(img_path)

img.shape #(1560, 2340, 3)

input_tensor.shape #torch.Size([1, 3, 1560, 2340])

• 初始化DFF算法

classifier = model.fc

dff = DeepFeatureFactorization(model=model,
                               target_layer=model.layer4,
                               computation_on_concepts=classifier)

# concept个数（图块颜色个数）
n_components = 5

concepts, batch_explanations, concept_outputs = dff(input_tensor, n_components)

concepts.shape #(2048, 5)

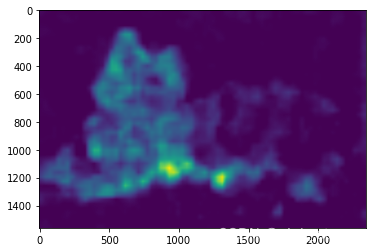

• 图像中每个像素对应的concept热力图

# concept个数 x 高 x 宽
batch_explanations[0].shape #(5, 1560, 2340)

plt.imshow(batch_explanations[0][4])
plt.show()

- concept与类别的关系

```python
concept_outputs.shape #(5, 1000)

concept_outputs = torch.softmax(torch.from_numpy(concept_outputs), axis=-1).numpy()

concept_outputs.shape #(5, 1000)
```

• 每个concept展示前top_k个类别

# 每个概念展示几个类别
top_k = 2

concept_label_strings = create_labels(concept_outputs, top_k=top_k)

print(concept_label_strings)

[‘hip:0.09\nchime:0.08’,
, ‘sloth_bear:0.33\nskunk:0.13’,
, ‘wood_rabbit:0.05\nhare:0.04’,
, ‘Egyptian_cat:0.02\ntabby:0.02’,
, ‘wombat:0.09\nbadger:0.07’]

• 生成可视化效果
• 封装函数
  这段并不能直接运行

def dff_show(img_path='test_img/cat_dog.jpg', n_components=5, top_k=2, hstack=False):
    img, rgb_img_float, input_tensor = get_image_from_path(img_path)
    dff = DeepFeatureFactorization(model=model,
                                   target_layer=model.layer4,
                                   computation_on_concepts=classifier)
    concepts, batch_explanations, concept_outputs = dff(input_tensor, n_components)
    concept_outputs = torch.softmax(torch.from_numpy(concept_outputs), axis=-1).numpy()
    concept_label_strings = create_labels(concept_outputs, top_k=top_k)
    visualization = show_factorization_on_image(rgb_img_float,
                                                batch_explanations[0],
                                                image_weight=0.3, # 原始图像透明度
                                                concept_labels=concept_label_strings)
    if hstack:
        result = np.hstack((img, visualization))
    else:
        result = visualization
    display(Image.fromarray(result))

dff_show()

dff_show(hstack=True)

dff_show(img_path='test_img/box_tabby.png', hstack=True)

dff_show(img_path='test_img/bear.jpeg', hstack=True)

dff_show(img_path='test_img/bear.jpeg', n_components=10, top_k=1, hstack=True)

dff_show(img_path='test_img/giraffe_zebra.jpg', n_components=5, top_k=2, hstack=True)

【D2】基于DFF的图像子区域可解释性分…

• 导入工具包
• 预处理函数

from torchvision import transforms

# 测试集图像预处理-RCTN：缩放、裁剪、转 Tensor、归一化
test_transform = transforms.Compose([transforms.Resize(256),
                                     transforms.CenterCrop(224),
                                     transforms.ToTensor(),
                                     transforms.Normalize(
                                         mean=[0.485, 0.456, 0.406],
                                         std=[0.229, 0.224, 0.225])
                                    ])

def get_image_from_path(img_path):
    '''
    输入图像文件路径，输出 图像array、归一化图像array、预处理后的tensor
    '''

    img = np.array(Image.open(img_path))
    rgb_img_float = np.float32(img) / 255
    input_tensor = preprocess_image(rgb_img_float,
                                   mean=[0.485, 0.456, 0.406],
                                   std=[0.229, 0.224, 0.225])
    return img, rgb_img_float, input_tensor

def create_labels(concept_scores, top_k=2):
    """ Create a list with the image-net category names of the top scoring categories"""

    labels = {
        0:'Hami Melon',
        1:'Cherry Tomatoes',
        2:'Shanzhu',
        3:'Bayberry',
        4:'Grapefruit',
        5:'Lemon',
        6:'Longan',
        7:'Pears',
        8:'Coconut',
        9:'Durian',
        10:'Dragon Fruit',
        11:'Kiwi',
        12:'Pomegranate',
        13:'Sugar orange',
        14:'Carrots',
        15:'Navel orange',
        16:'Mango',
        17:'Balsam pear',
        18:'Apple Red',
        19:'Apple Green',
        20:'Strawberries',
        21:'Litchi',
        22:'Pineapple',
        23:'Grape White',
        24:'Grape Red',
        25:'Watermelon',
        26:'Tomato',
        27:'Cherts',
        28:'Banana',
        29:'Cucumber'
    }

    concept_categories = np.argsort(concept_scores, axis=1)[:, ::-1][:, :top_k]
    concept_labels_topk = []
    for concept_index in range(concept_categories.shape[0]):
        categories = concept_categories[concept_index, :]
        concept_labels = []
        for category in categories:
            score = concept_scores[concept_index, category]
            label = f"{labels[category].split(',')[0]}:{score:.2f}"
            concept_labels.append(label)
        concept_labels_topk.append("\n".join(concept_labels))
    return concept_labels_topk

• 载入模型
• 载入测试图像
• 预处理
• 初始化DFF算法
• 图像中每个像素对应的concept热力图
• concept与类别的关系
• 每个concept展示前top_k个类别
• 生成可视化效果
• 封装函数

Captum工具包

shap工具包

lime工具包

后面这三看之前的文章，或者明天按前面的方法再次整理
LIME、shap代码实战

【代码实战】CAM、Captum

总结

1.CAM热力图算法：对Pytorch预训练ImageNet图像分类模型，和自己训练得到的水果图像分类模型，通过各种CAM类激活热力图方法，进行可解释性分析和显著性分析。
使用torch-cam工具包、pytorch-grad-cam工具包，在单张图像、视频文件、摄像头实时画面上绘制CAM热力图，观察神经网络预测指定类别时的“脑回路”和“注意力”，剖析深度学习黑箱子，知其然也知其所以然。

2.Deep Feature Factorization：把卷积神经网络中间层输出，通过NMF非负矩阵分解，分解为两个矩阵。对应N个concept概念，得到channel与concept的对应关系、激活值与concept的对应关系。进而分析输入图像不同区域对应的concept概念，及这些concept概念伴随的类别语义。
在原始输入图像上，用不同颜色的色块代表不同concept概念对应的区域，即可对图像分类深度学习模型进行可解释性分析和显著性分析。

3.Captum工具包：对Pytorch预训练ImageNet图像分类模型，和自己训练得到的水果图像分类模型，通过遮挡、像素梯度等方法，进行可解释性分析和显著性分析。
使用Meta开源的Captum工具包，基于遮挡敏感性分析、Integrated Gradients、GradientShap、Feature Ablation等可解释性分析方法，观察神经网络预测指定类别时的“脑回路”和“注意力”，剖析深度学习黑箱子，知其然也知其所以然。

4.shap工具包：基于博弈论的Shapley值实现机器学习可解释性分析，计算每个数据、每个特征，对模型每类预测结果的Shapley值，反映边际贡献。对Pytorch预训练ImageNet图像分类模型、自己训练得到的30类水果图像分类模型，进行可解释性分析，可视化指定预测类别的shap值热力图。

5.lime工具包：基于LIME可解释性分析方法，对UCI葡萄酒质量二分类数据集、Pytorch预训练ImageNet图像分类模型、自己训练的30类水果图像分类模型进行可解释性分析。定量评估出某个样本、某个特征（图块），对模型预测为某个类别的贡献影响。
