RAG 架构图解：从基础到高级（一）Naive RAG、Retrieve-and-rerank、Multimodal RAG

RAG 技术通过在 AI 生成过程中引入外部知识检索，从基础的文档查询发展到多模态、Multi-Agent 体协同的智能架构，让 AI 回答更准确、更全面

核心组件

• 嵌入模型： 将文本转换为向量表示
• 生成模型： 负责最终的内容生成
• 重排序模型： 优化检索结果的相关性
• 向量数据库： 存储和检索向量化的内容
• 提示模板： 规范化的查询处理模板
• AI Agent： 智能决策和任务协调

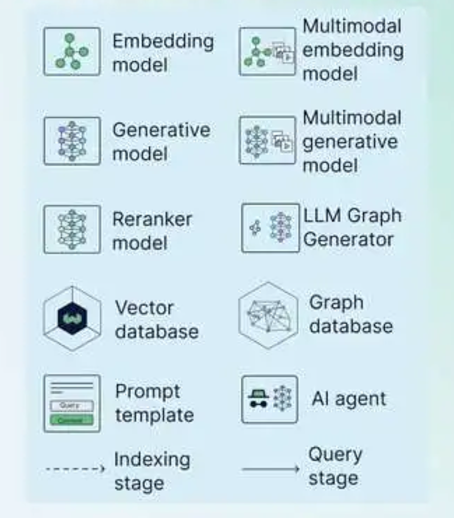

图例 1

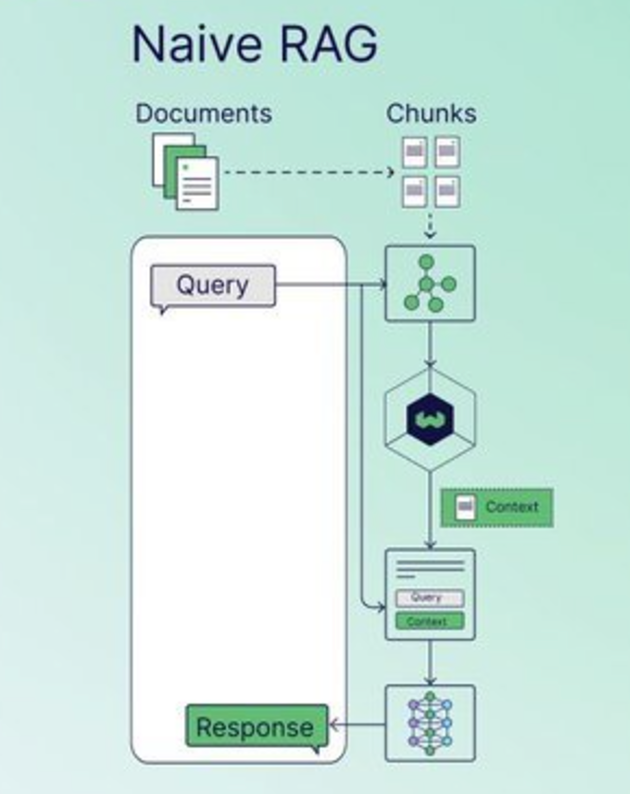

一、Naive RAG

Naive RAG（Retrieval-Augmented Generation）是最基础的一种架构，用于结合检索和生成来处理复杂的任务，比如问答或内容生成。

其基本架构如下：

1.检索模块（Retriever）

• 负责从知识库（如文档集合或数据库）中找到与输入查询相关的上下文。
• 通常基于向量检索技术，使用嵌入模型（如 Sentence Transformers 或 OpenAI Embeddings）将查询和文档嵌入到向量空间中，计算相似性并返回最相关的文档。

2.生成模块（Generator）

• 接收用户输入和检索到的上下文，生成最终的回答或内容。
• 通常使用大型语言模型（如 GPT 或 T5）来生成自然语言输出。

3.流程

1. 用户输入一个查询（如问题）。
2. 检索模块从知识库中找出与查询相关的文档片段。
3. 将检索结果连同查询一起传递给生成模块。
4. 生成模块基于上下文生成回答或内容。

---

特点

• 简单高效：由于模块化设计，容易实现和调试。
• 可扩展性强：检索模块和生成模块可以独立优化或替换。
• 存在局限性：Naive RAG 通常假设检索的上下文是完备的，这在知识库更新不及时或检索效果不佳时可能导致生成结果不准确。

---

应用场景

• 文档问答：基于企业内部文档或外部知识库回答用户提问。
• 内容生成：辅助生成新闻、摘要等需要结合外部信息的内容。
• 技术支持：从常见问题解答（FAQ）库中检索答案并生成自然语言响应。

Naive RAG 是 RAG 系列架构的起点，更复杂的变种（如使用多轮交互或强化学习优化）通常在此基础上扩展。

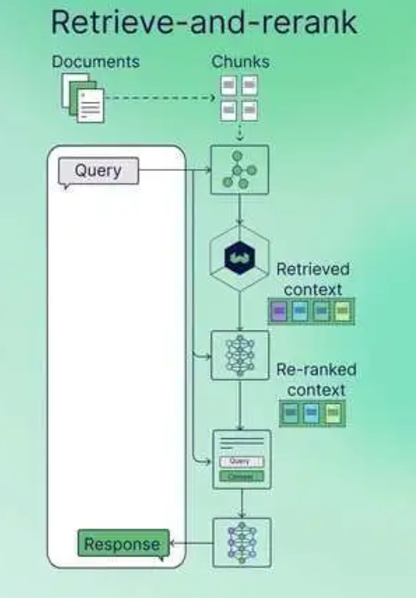

二、Retrieve-and-rerank

Retrieve-and-Rerank 是在基础 RAG 架构上的增强版本，通过引入重排序（Reranking）步骤，进一步优化检索结果的相关性。这种方法非常适合在需要高精度答案的任务中使用。

架构增强点：重排序步骤

在基础 RAG 的检索阶段（Retriever）之后，加入一个额外的重排序模块，以更好地筛选检索结果，提高传递给生成模块（Generator）上下文的质量。

---

核心流程

1. 初步检索（Initial Retrieval）

• 检索模块从知识库中找到一批初步相关的文档（例如，前 50 个文档）。
• 使用向量检索（如基于余弦相似度或欧几里得距离）快速生成候选文档集合。

2. 重排序（Rerank）

• 传统方法：BM25、TF-IDF 等。
• 深度学习模型：基于 BERT 的交互式检索模型（如 Cross-Encoder）。
• 混合方法：将检索分数与语义模型得分结合。
• 将初步检索到的候选文档集合交给一个专门的重排序模型。
• 重排序模型可以是：
• 输出一个按相关性排序的高质量文档列表。

3. 生成模块（Generator）

• 仅使用重排序后的前 N 个文档作为上下文，生成回答或内容。
• 高相关性的上下文能显著提升生成质量。

---

Retrieve-and-Rerank 优势

1. 提升检索精度
   初步检索模块通常快速但粗略，可能引入较多噪声；重排序能更精准地选择最相关的文档。

2. 减少生成错误
   提供高相关性上下文，避免生成模块在不相关或错误信息基础上生成答案。

3. 模块灵活性
   重排序模块可以独立优化，例如微调 BERT 模型，加入领域知识等。

4. 适配长尾查询
   对于少见或复杂的查询，重排序能进一步优化初步检索效果。

---

应用场景

1. 问答系统
   在文档问答中，Retrieve-and-Rerank 常用于优化检索阶段，确保提供与问题高度相关的上下文。

2. 推荐系统
   在搜索和推荐场景中，重排序步骤可以显著提高最终推荐内容的相关性和用户满意度。

3. 技术支持
   从技术文档或 FAQ 中筛选最相关的答案，减少生成模块的错误回答率。

---

示例技术栈

• 检索模块
  FAISS、ElasticSearch、BM25 等。

• 重排序模块
  BERT、MiniLM、ColBERT（使用 Cross-Encoder）等。

• 生成模块
  GPT、T5、LLaMA 等。

通过这种方式，Retrieve-and-Rerank 在原始 RAG 架构的基础上增强了检索的相关性，显著提升了最终生成的质量。

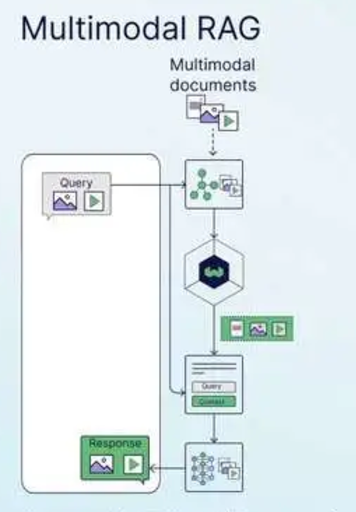

三、Multimodal RAG

与基础 RAG 类似，Multimodal RAG 也由检索模块（Retriever）和生成模块（Generator）组成，但增强了对多模态数据的支持：

1. 多模态检索模块

• 能处理和索引不同模态的数据，如图像、视频或音频的特征。
• 通常利用预训练模型将非文本模态（如图像）转换为嵌入向量，存储在统一的向量数据库中。
• 检索时，将用户输入（文本或其他模态）编码为嵌入向量，与数据库中的嵌入进行匹配。

2. 多模态生成模块

• 接受多模态的上下文，例如文本和图像的组合。
• 利用专门设计的多模态生成模型（如 Flamingo、BLIP-2）生成回答或内容。
• 能够根据上下文模态灵活调整生成策略。

3. 流程

4. 用户输入可以是文本（如问题）或其他模态（如图像）。

5. 多模态检索模块找到与输入相关的多模态上下文。

6. 将检索结果传递给生成模块，结合上下文生成多模态回答或内容。

---

关键技术点

1. 模态对齐

• 在多模态数据之间建立共同表示，例如将图像特征和文本特征映射到同一个向量空间。
• 常用技术：CLIP、Align-before-Fuse、BLIP 等。

2. 模态融合

• 将检索到的不同模态的上下文信息进行有效融合，为生成模块提供统一的输入。
• 方式：早期融合（将模态特征直接拼接）、晚期融合（分别处理后再结合）。

3. 生成模型支持

• 多模态生成需要具备同时处理文本和非文本模态的能力。
• 模型：Flamingo、BLIP-2、Visual ChatGPT 等。

---

Multimodal RAG 的优势

1. 支持多种输入类型

• 不仅可以回答文本问题，还能处理图像相关的查询，如“这张图片中的物体是什么？”。

2. 丰富的信息来源

• 检索和利用跨模态的信息，比如从图片和相关描述中生成答案。

3. 增强的上下文理解

• 将文本、图像等模态上下文结合起来，生成更精确、更有深度的内容。

4. 广泛的应用场景

• 可用于医学影像分析、教育、内容创作等需要多模态数据结合的任务。

---

应用场景

1. 多模态问答

• 结合文本和图像回答问题，例如“这张 X 光片有什么异常？”

2. 图像描述生成

• 为图像生成自然语言描述，适用于教育或辅助工具。

3. 跨模态搜索

• 用户输入文本，系统从图像库中检索相关图像（或反之）。

4. 医疗诊断

• 结合医学文本和影像数据，生成诊断报告或建议。

5. 内容生成

• 从视频或音频中提取关键信息并生成摘要或分析报告。

---

技术实现示例

1. 检索模块

• 图像：使用 CLIP、DINO 等模型提取图像特征。

• 文本：使用 Sentence Transformers 或 OpenAI Embeddings。

2. 生成模块

• 使用多模态生成模型，如 Flamingo、BLIP-2、Visual ChatGPT 等。

3. 数据库

• 存储跨模态嵌入的向量数据库，如 FAISS、Weaviate。

通过 Multimodal RAG，可以实现复杂的跨模态任务，为各种应用提供更强大的解决方案。
