移除时钟/阻止时钟传播的几个思路

1.如果clk在mux输出端，可以将case值（clk_en）设为0

2.set_sense  -type clock  -stop_propagation  -clocks [get_clock clkA]  [get_pins clkB]

3.remove_generated_clock clkB(pt command)

   reset_generated_clock clkB(innovous command)

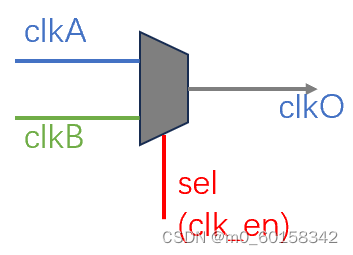

例：如下图的clk mux，阻止clkB。

1.case值设为0

command：set_case_analysis 0 [get_pins clk_en]

2.stop clk propagation

command：set_sense  -type clock  -stop_propagation  -clocks [get_clock clkB]  [get_pins clk_mux/Z]

3.remove_clock

command：remove_generated_clock clkB(pt command)

                   reset_generated_clock clkB(innovous command)

三种处理方法产生影响存在区别，第一种和第二种类似，阻止clkB时钟信号通过mux，传播到clkO，但是clkB仍然存在。第三种remove_clock，移除clkB的时钟属性，其所在的clock port/pin不再具有时钟属性，clkO也不能接收到clkBx信号。
