一、概述

SCRDet（Towards More Robust Detection for Small,Cluttered and Rotated Objects）来自ICCV2019，two-stage 网络，在对于小尺寸、任意方向、密集分布下的物体提出多类别旋转检测器，设计了一种将多层特征与有效锚定采样相结合的采样融合网络SF-Net，以提高对小物体的灵敏度。

本文为了抑制噪声和突出目标特征，引入了通道注意力网络和像素点注意力机制网络MDA-Net（这里包含了SE-Net）。

为了准确的目标估计，在SmoothL1Loss中加入IoU常数因子，解决旋转边界框回归问题。

二、三个挑战

由于大多数场景下没有关注鲁棒性目标检测中的小物体，杂乱排列，任意方向的问题，在现实中由于相机分辨率问题，很多场景下的对象可能是非常小的尺寸，可能以密集形式排列且方向不一，例如商店中的商品和高分辨率图片中街道上的人脸。所以本文提出目标检测中的三个挑战：

（1）小物体：遥感图像中的小物体经常被复杂的环境所覆盖。本文设计一种采样融合网络，将多层特征融合到有效anchor采样中，以提高对于小型目标的检测灵敏度。

（2）杂乱排列：由于被检测物体经常是紧密排列的。本文使用有监督的像素注意力网络和通道注意力网络，来抑制噪声和突出物体的特征，提高对于小而杂乱的目标检测。

（3）任意方向：由于遥感图片中的物体以不同方向出现。本文为保证准确进行旋转估计，提出将IoU常数因子引入Smooth L1 Loss中，来解决旋转边界框回归问题。

三、网络结构

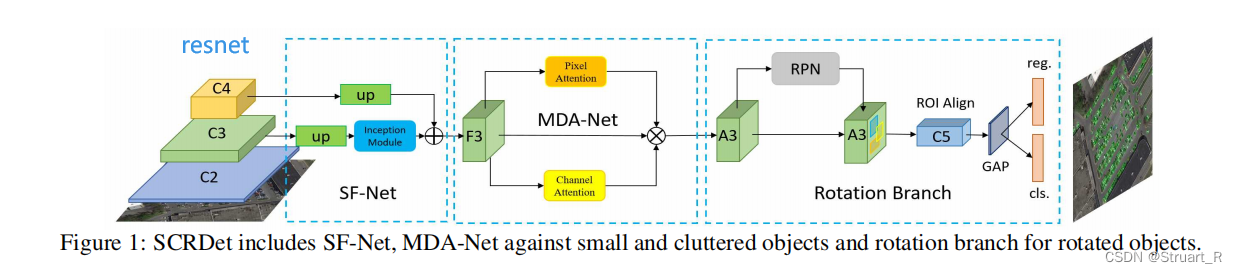

本文SCRDet以ResNet作为bacebone，由SF-Net，MDA-Net，Rotation Branch组成。

SF-Net：用于多层特征融合和有效锚框采样，解决目标信息不足和锚框样本不足问题。

MDA-Net：通过生成权重的方法对目标进行强化，背景进行弱化，增强错误检测和减少漏检的问题。

Rotation Branch：对于新的特征图feature map进行检测，进行RPN提取候选框，候选框映射到特征图后进行ROI Align，对目标进行分类和回归，对每个方案进行改进的单元参数回归和旋转非最大抑制（R-NMS）操作。

1、SF-Net

首先本文提出检测小物体的主要障碍：物体特征信息不足和锚框采样不足。

原因：

（1）使用了池化层，使得小对象在深层网络下丢失了大部分特征信息。（池化操作会使区域内的特征值聚合，减少特征图大小，减少区域内特征点的数量，而对于小目标而言，本身特征点就较少，池化后会进一步减少特征点数量，另外池化操作也会使特征图分辨率降低，限制对小目标特征信息的提取）

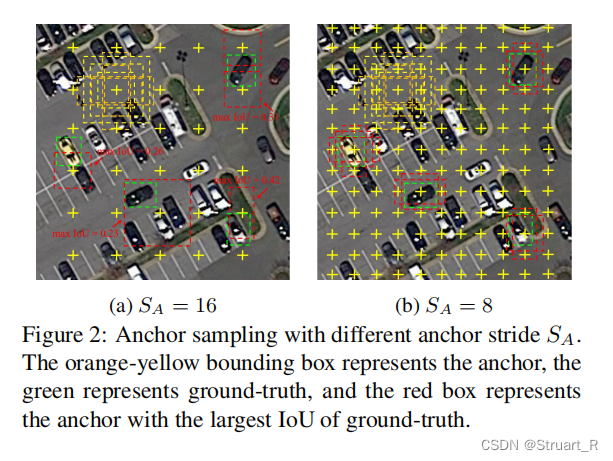

（2）高阶特征图的采样步幅较大，容易跳过小的目标，导致采样不足。如下图所示，步长大的a图，效果非常不好，但不可否认采样点增多也会带来参数量增大的问题。

本文提出了两个解决方案：

（1）特征融合：低阶特征图可以保存目标较小的特征信息，而高阶特征图可以包含更高层次的语义线索（这也忽视了小目标的特征），常见的特征融合方法有FPN、TDM、ROM，本文只是进行列举，没有使用。

（2）更好的抽样，训练样本不足和不平衡会导致影响检测性能，所以引入期望最大重叠（EMO）分数，通过计算锚框与对象之间的期望最大交集（IoU），发现步幅越小，EMO得分越高。（类似上图的数学解释）

SF-Net网络结构如下：

输入一张图片，根据缩放因子 $S_A$ 不同，提取不同尺寸C2、C3、C4的特征图，将C3、C4在SF-Net中进行特征融合得到特征图F3。

2、MDA-Net（Multi-Dimensional Attention Network）

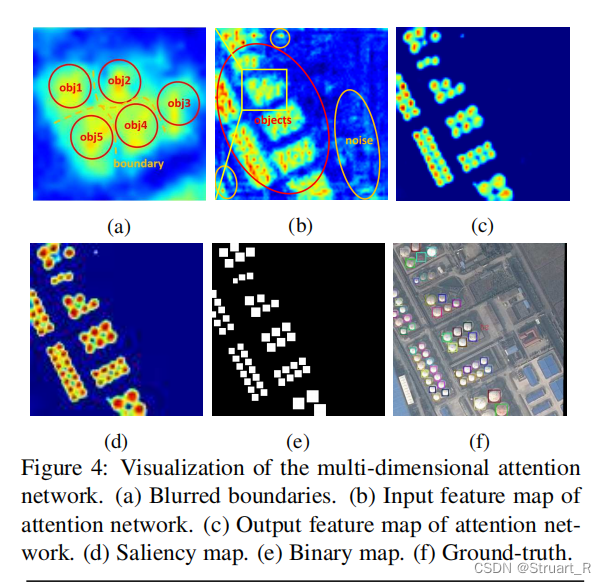

由于航拍图像等真实数据的复杂性，RPN提供的方案会引入大量的噪声信息。过多的噪声会淹没目标信息，使目标信息边界模糊，导致漏检，如下图(a）。下面其余各图为（b）输入注意力网络的特征图（c）输出注意力网络的特征图（d）显著性图（e）二值化图（f）真实图

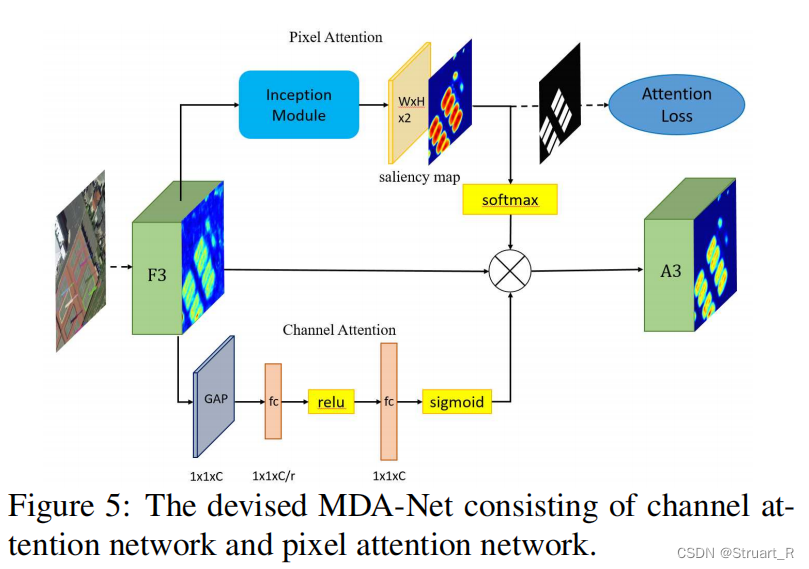

由于当前的解决噪声、遮挡的注意力网络都是无监督的，本文提出一个有监督多维注意力网络（MDA-Net），由通道注意力网络（SE-Net）和像素注意力网络（Pixel Attention）组成。

像素注意力网络

流程：F3经过Inception（具有不同比值的卷积核的模块），用于对不同尺度的特征进行提取，然后经过两个卷积得到双通道的显著性映射（上图（d）），使用softmax对显著性映射（范围处理为[0,1],降低噪声，增强目标特征信息）进行处理，将其中一个通道与F3融合（论文就用了其中一个）。

注意力损失：将双通道的显著性映射进行二值化处理，得到含有目标区域的二值化图，显著性高和显著性低的区域分别赋值0和1，进行二值交叉熵损失作为注意力损失。

通道注意力网络

流程：将F3使用GAP输出C个特征通道的数值分布，全连接将特征维度降低到输入的1/r，进入ReLU激活后，再经过全连接层变回原维度，再用Sigmoid进行激活，获得[0,1]之间的归一化权重，最后将输出与F3融合。

3、Rotation Branch

从旋转框的参数计算来看，还是与R3Det相同的，可以参考上一个博文。

本文提出了一个R-NMS（旋转非最大抑制）的算法，对于集中数据的方向的多样，设定不同的阈值。避免出现使用水平NMS而导致破坏bounding box的预测。

四、损失函数

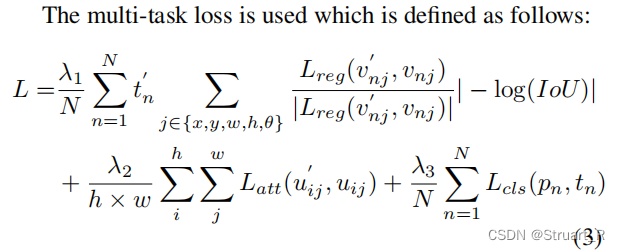

SCR-Det的多任务损失如下，分为边界框回归损失、注意力损失、分类损失三个部分。

边界框回归损失

N：候选框数量， $\lambda_1$ ：控制权重的超参数， $t_n'$ ：二进制数，表示背景和前景， $v_{nj}$ 真实框偏移向量（对于x,y,w,h,θ五个参数）， $v'_{nj}$ 预测框偏移向量。

边界框回归损失使用Smooth L1损失。

添加IoU常数因子：文中提出，由于旋转框角度存在周期性，在大角度下，存在较大的损失，增大了回归的多样性，所以提出引入IoU常数因子，避免 $|-log(IoU)|$ 骤降为0， $|-log(IoU)|$ 作为梯度下降的大小。

$\frac{L_{reg}(v'_{nj},v_{nj})}{|L_{reg}(v'_{nj},v_{nj})|}$ ：控制梯度方向。

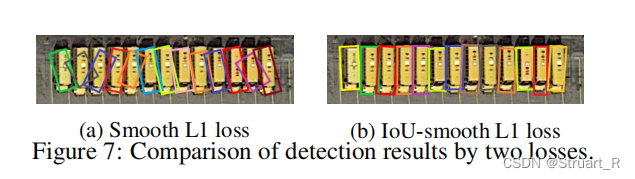

下图为Smooth L1损失和使用IoU的Smooth IoU损失的预测框。

注意力损失

$h*w$ ：表示GT框的高和宽， $\lambda_2$ ：控制权重的超参数， $u'_{ij},u_{ij}$ 代表mask后的标记值和预测值。

注意力损失使用softmax交叉熵。

分类损失

N：候选框数量， $\lambda_3$ ：控制权重的超参数， $p_n$ ：用softmax函数计算的各类别对应的概率分布， $t_n$ ：各类别的标签

分类损失使用softmax交叉熵。

五、实验

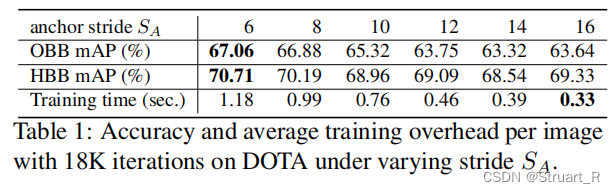

对于不同的缩放因子 $S_A$ 在DOTA的OBB（任意四边形）和HBB（一般水平四边形）两种标注的数据集下进行测试，可以看到缩放因子 $S_A$ 在6的时候mAP最高，用时也是最高。（感觉也是考虑了DOTA数据集的物体的分布，最后选择了6）

HBB：horizontal bounding box，通常为（x,y,w,h）

OBB：oriented bounding box，通常为（x,y,w,θ）或者（x1,y1,x2,y2,x3,y3,x4,y4）的四个角点坐标的形式。

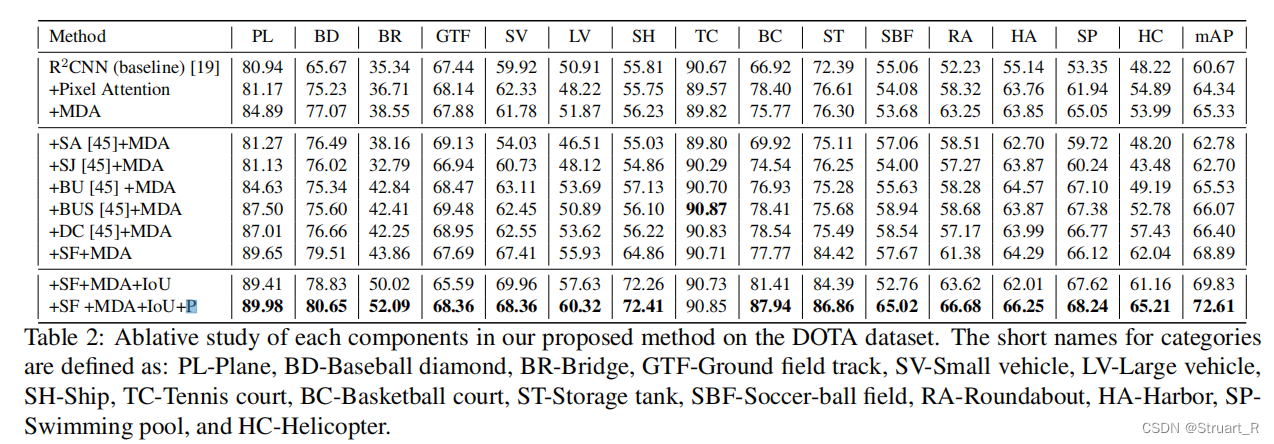

对于使用SCRDet的不同模块做了对比，backbone貌似是RetinaNet做的，可以看到SCR-Det的每一个分支都是不可替代的，还是相对还好的，但是最后一行添加的P不是很懂什么意思。

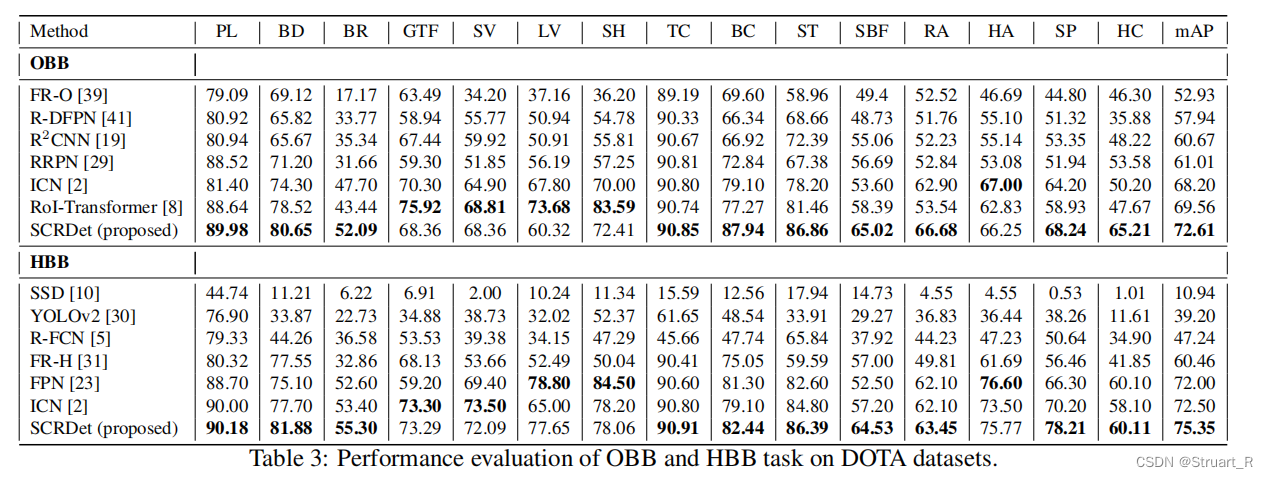

对于OBB和HBB类型数据集下的主流模型进行对比，backbone也是RetinaNet，可以看到mAP提升还是很可观的，但是速度方面就不太清楚了，感觉RoI-Transformer这种trick极度倾向简化方向和YOLOV2这类one-stage的应该会快于SCRDet。

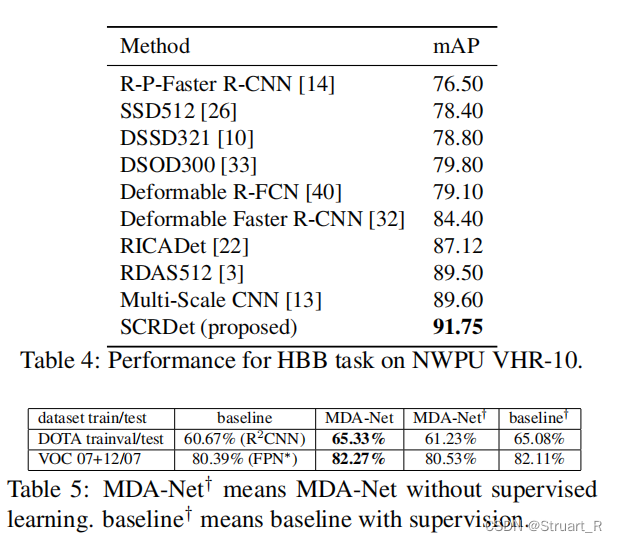

下图是对于不同数据集上，与其他two-stage的模型进行对比。另外进行MDA-Net的有监督和无监督模块的对比，有监督学习的mAP仍要高于无监督学习。

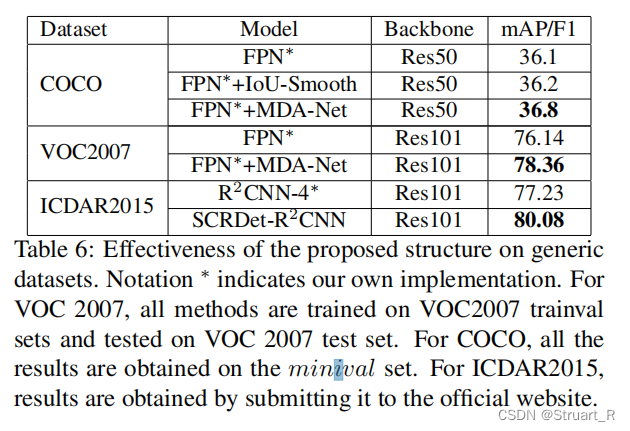

下面对于COCO、VOC2007、ICDAR2015的通用数据集使用MDA-Net、IoU-Smooth模块测试模块的通用性，在密集对象和小目标上性能具有显著提升。
