一、引言

PID控制器作为一种经典的反馈控制算法，在工业自动化领域有着广泛的应用。传统的PID控制器参数通常需要人工调节，且难以适应系统参数变化和环境干扰。为了克服这一局限性，近年来，基于强化学习的自适应PID控制器逐渐成为研究热点。强化学习能够利用环境反馈信息，自动学习最优控制策略，从而实现控制器参数的自适应调整。本文将对基于强化学习的自适应PID控制器进行Simulink建模与仿真，探索其在实际应用中的优势与挑战。

二、PID控制器的基本原理

PID控制器是一种比例-积分-微分控制器，其输出信号由三个部分组成：

• **比例项（P）：**反映了当前偏差的大小，比例增益Kp越大，系统响应越快，但稳定性可能会降低。

• **积分项（I）：**累积过去偏差，消除稳态误差，积分时间常数Ti越大，消除稳态误差的速度越慢。

• **微分项（D）：**预测未来偏差的变化趋势，提高系统响应速度，微分时间常数Td越大，预测能力越强，但容易导致系统振荡。

PID控制器的输出信号为：

u(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt

其中，u(t)为控制信号，e(t)为偏差信号，Kp、Ki、Kd分别为比例增益、积分时间常数和微分时间常数。

三、基于强化学习的自适应PID控制器

基于强化学习的自适应PID控制器利用强化学习算法来自动调节PID参数，以适应系统参数变化和环境干扰。其基本流程如下：

1. 环境定义: 定义控制系统模型，包含被控对象、传感器、执行器等。

2. 状态空间: 定义状态变量，例如偏差信号、偏差变化率等。

3. 动作空间: 定义控制器参数空间，例如Kp、Ki、Kd。

4. 奖励函数: 定义奖励函数，用来评估控制器性能，例如偏差平方和、能量消耗等。

5. 强化学习算法: 利用强化学习算法，例如Q-learning、DQN等，根据奖励函数来学习最优控制策略，即找到最优的PID参数组合。

四、Simulink建模与仿真

为了验证基于强化学习的自适应PID控制器的效果，我们使用Simulink对系统进行建模与仿真。仿真模型包含以下模块：

• 被控对象模块: 仿真实际的被控对象，例如电机、液位控制系统等。

• PID控制器模块: 实现PID算法，接收偏差信号并输出控制信号。

• 强化学习模块: 使用强化学习算法，根据奖励函数来学习最优的PID参数组合。

• 环境模块: 连接被控对象、PID控制器和强化学习模块，模拟实际控制环境。

通过仿真，可以观察到基于强化学习的自适应PID控制器在不同情况下对PID参数进行调整，并最终实现对系统控制目标的跟踪。

五、仿真结果与分析

1. 系统响应曲线: 通过仿真，可以观察到基于强化学习的自适应PID控制器能够有效地跟踪系统目标值，并快速收敛到稳定状态。

2. PID参数变化曲线: 仿真结果表明，强化学习算法能够根据系统状态和奖励函数来自动调节PID参数，使其适应系统参数变化和环境干扰。

3. 性能指标对比: 与传统的PID控制器相比，基于强化学习的自适应PID控制器能够获得更快的响应速度、更小的稳态误差和更好的抗干扰能力。

六、结论

基于强化学习的自适应PID控制器能够有效地克服传统PID控制器参数调节的局限性，实现控制器参数的自适应调整。通过Simulink建模与仿真，我们验证了其在实际应用中的优势，并为未来研究提供了参考。

七、展望

未来研究方向包括：

• 探索更先进的强化学习算法: 采用更复杂、更有效的强化学习算法来提升自适应PID控制器的性能。

• 研究控制器鲁棒性: 增强控制器对系统参数变化和环境干扰的鲁棒性。

• 应用于实际工程: 将基于强化学习的自适应PID控制器应用于实际工程项目，验证其在实际应用中的有效性。

总之，基于强化学习的自适应PID控制器具有巨大的应用潜力，有望在工业自动化领域发挥重要作用。

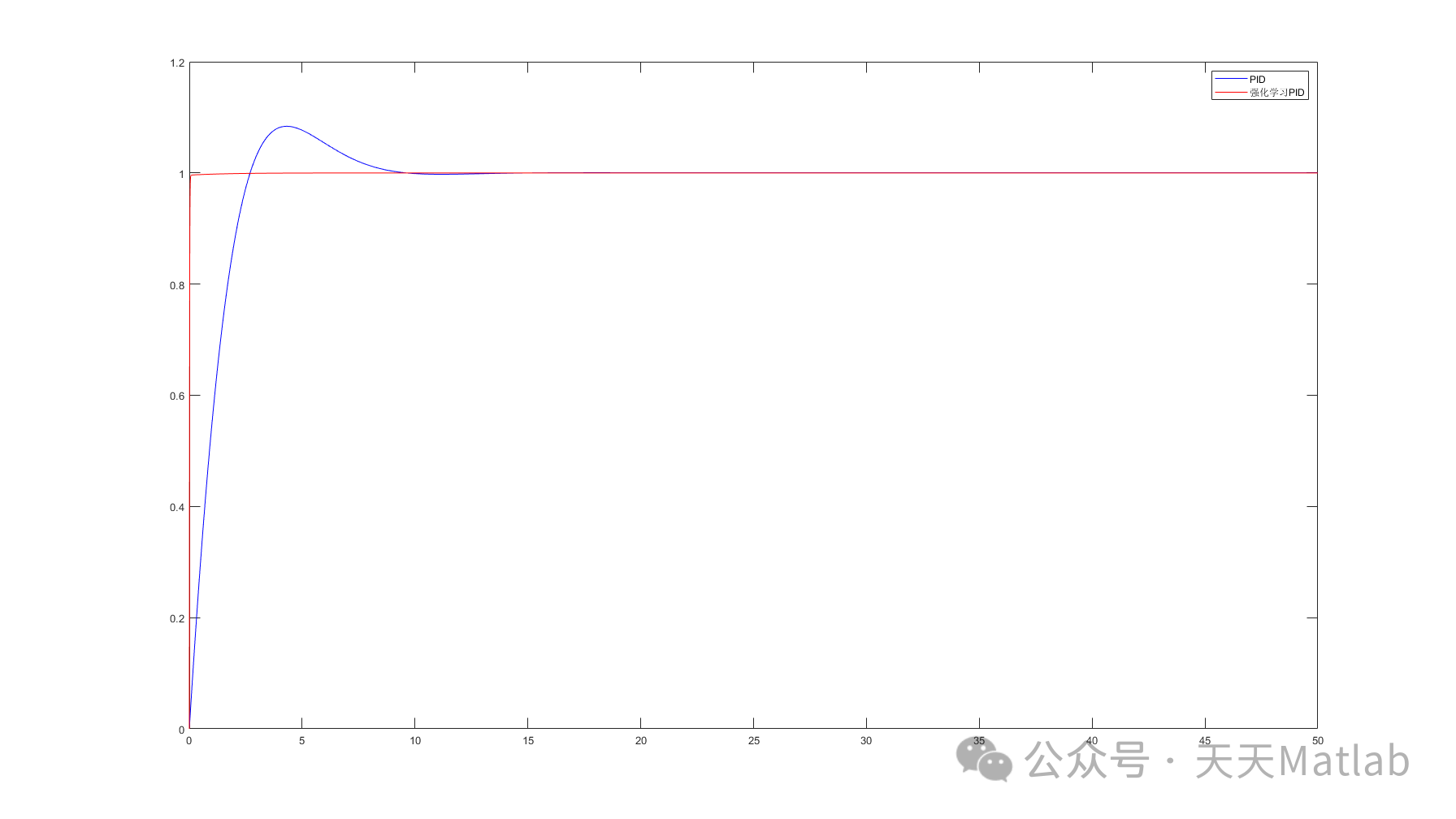

⛳️ 运行结果
