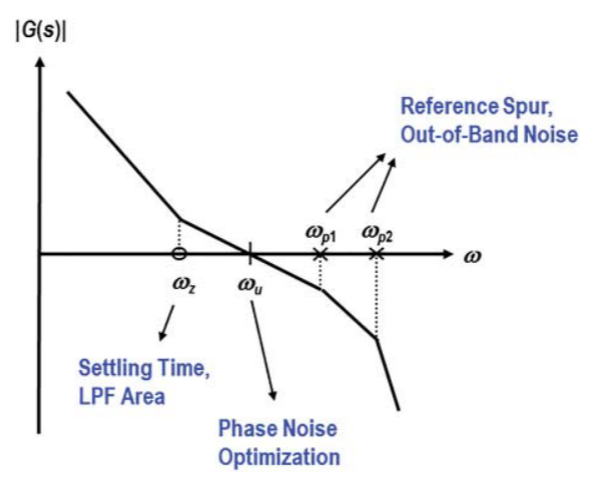

高阶极点， $\omega_{p1} ,\omega_{p2}$ ，恶化相位噪声，抑制参考杂散、带外噪声
当使用质量较差时，需要宽带宽的PLL抑制VCO低频噪声，所以不需要 $\omega_{p2}$ ，以便足够的相位裕度保证良好的稳定性（有线系统，3阶type 2 PLL）
当需要很好抑制带外杂散，则需要 $\omega_{p2}$ （无线系统，4阶type 2 PLL）
单位增益带宽 $\omega_u$ ，优化相位噪声
零点, $\omega_z$ ，决定PLL建立时间，LPF的面积（RC面积大）
