3dmax中布尔命令的方法

大家好！我是up主：基础建模

今天主要是说一说布尔是干什么的？

用模型来讲——在平面上插一个圆形的孔

听上去，是不是非常的简单

如果想在这个平面上插入一个圆形的孔

手动切线一定是很麻烦的，而且切得也不是非常的圆

所以这个时候用上了——布尔命令

看下面的操作吧！

第一步

创建平面

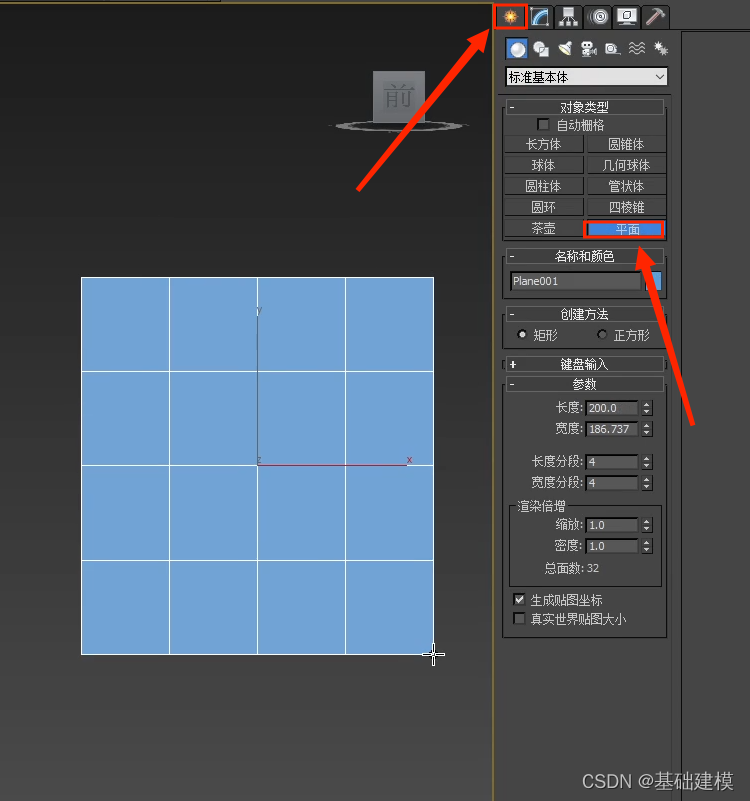

点击似小太阳图案的小图标——【创建】

选中【标准基本体】

在对象类型栏中找到——【平面】

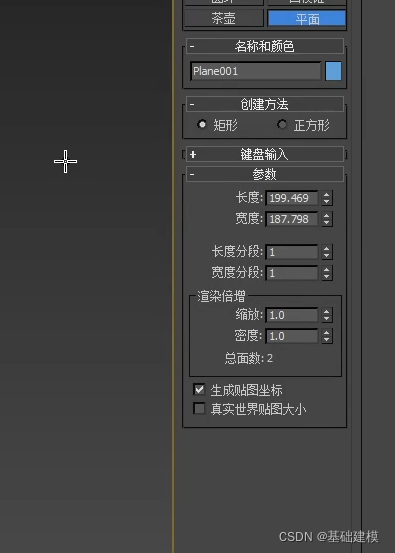

这个调参数环节，大家可以略过

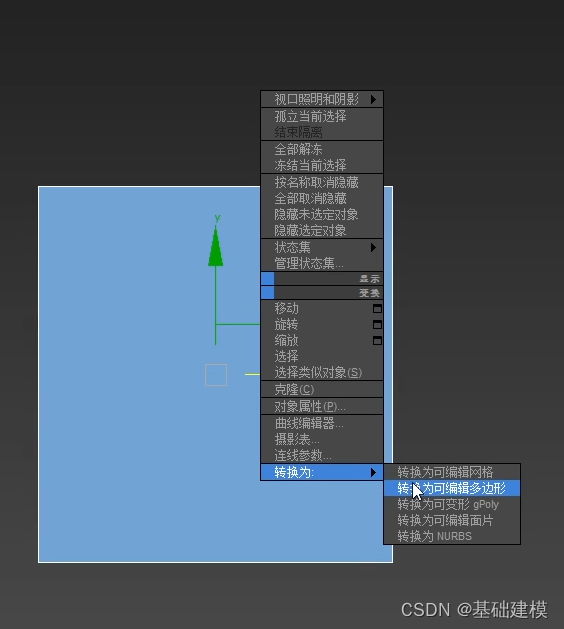

之后右键点击——【转换为】，选择【转换为可编辑多边形】

第二步

创建圆柱体

和上面一样，小编就不重复啦

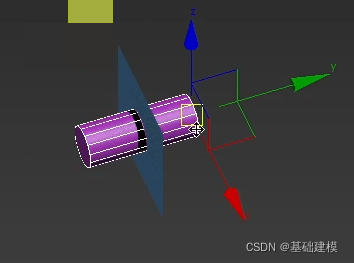

再点击圆柱体模型，将它穿过平面模型

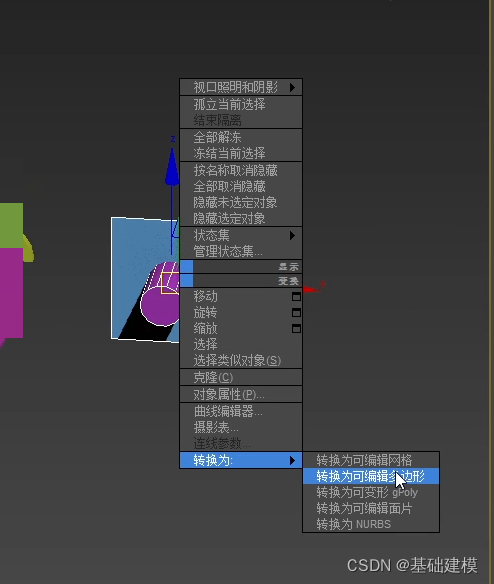

 之后将两个模型转为可编辑多边形

第三步

布尔命令

穿过之后，选择平面模型

再点击似小太阳图案的小图标——【创建】

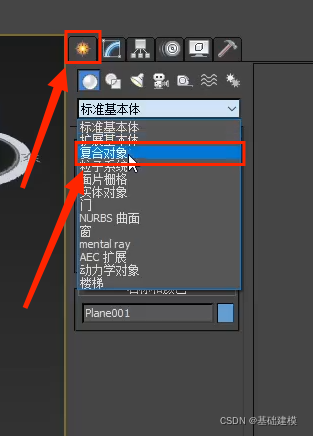

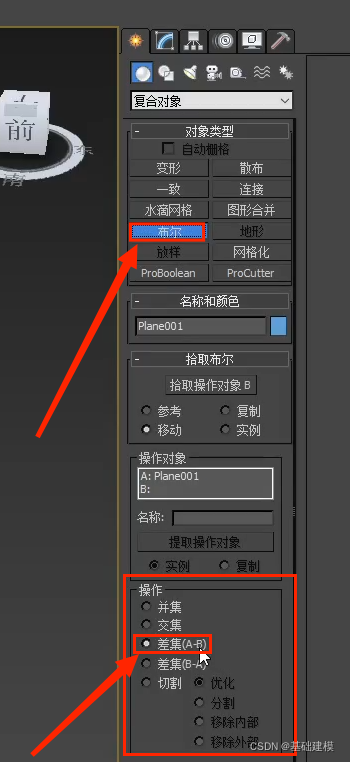

之后下拉【标准基本体】，点击【复合对象】

在对象类型栏中找到——【布尔】

激活【布尔】，之后在操作栏中选择【差集（A-B）】

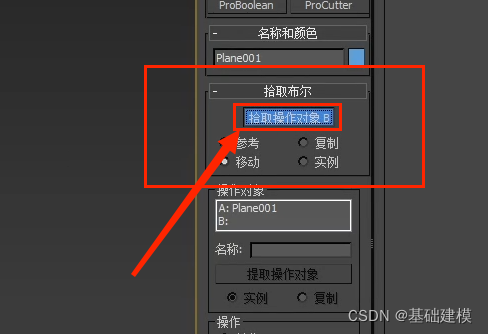

在拾取布尔栏中，点击——【拾取操作对象B】

之后再选择圆柱体模型，这样就搞定啦





提示：什么叫做【差集（A-B）】呢？

选中的物体（平面）是——A物体

没有选中的物体（圆柱体）是——B物体

【差集（A-B）】就是A物体的面积减去B物体于A物体交错的面积

也就是说，当B物体穿过A物体之后，在选中这个【差集（A-B）】，就可以减去B物体

小编是很少用【布尔命令】打圆洞的。

因为打洞的话，还有很多种方法，比如用切角——平滑，

今天只是用打圆洞举例，方便大家理解【布尔命令】

好啦！大家是否对布尔命令有了更深的了解呢，还有什么命令不了解的，可以找小编，下期安排！
