单相并网逆变器系统

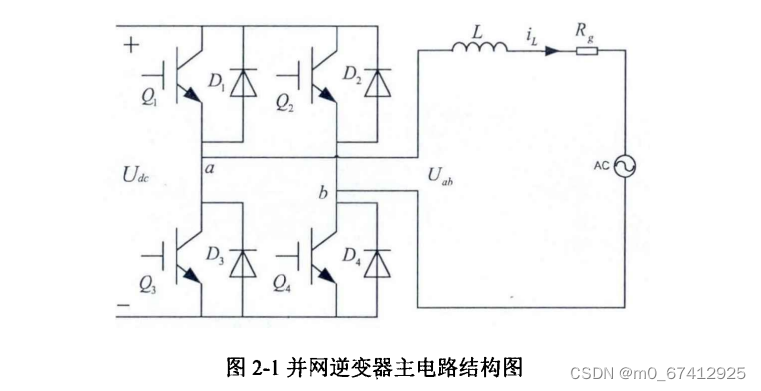

       并网逆变器是分布式发电电源与电网的中间桥梁，是新能源发电技术的核心，其有效的实现电能的传输和转换。并网逆变器的主电路结构图如图所示，功率开关管1、3组成一个桥臂，功率开关管 2、4组成另一个桥，每个功率开关管上有反并联二极管，逆变桥路产生的交流信号经滤波器生成标准的正弦波送入电网。滤波器有L型、LC 型、LCL型滤波器。

 单相并网逆变器的工作模态分析

为了简化分析，现作以下假设:
(1）器件特性理想：开关管1234，开瞬间完成，为理想功率开关管
(2) 直流电特性理想:逆变器的输入直流电为理想的电能，直流电没有纹波，稳定性强。
(3)电路特性理想:逆变器电路合理布线，不存在分布、寄生电感和电容单相并网逆变器有 4种工作模态，其中，前两个模态是产生正弦波正半周期的工作状态，后两个模态是产生正弦波负半周期的工作状态。

模态1:等效电路图如图 2-2 (a)所，功率开关管 14门极动信号到达，功率开关管14导通，而功率开关管 23的门级驱动信号与功率开关管14互补，则功率开关管 23 关断，直流侧电能向电网提供能量，同时变电路的交流侧的滤波电感储存能量，逆变器的输出电流呈指数增长

模态 2:等效电路图如图 2-2 (b) 所示，功率开关管1导通，功率开关管 2上的反并联二极管导通，功率开关管 23关断，直流电不向电网提供能量，逆变侧电感释放能量，则逆变器的输出电流呈指数减小。
模态 3:等效电路图如图 2-2(c)所，功率开关管 23门级驱动信号到达，功率开关管23导通，相应的功率开管14关断 ，直侧电能向加在电网两端，向电网提供能量，同时逆变电路的交流侧的滤波电感储存能量，逆变器的输出电流呈指数增长，此时电流的方向与模态 1的输出电流的方向相反。
模态 4:等效电路图如图2-2(d)所示，功率开关管2导通，功率开关管 4上的反并联二极管 D4导通，功率开关管 14依旧关断，分析同于模态2，只是输出电流的方向相反。
