投影镜头设计

投射比

播报

编辑

1、投射比是投影的常见参数，是镜头到画面距离除以画面的宽度。

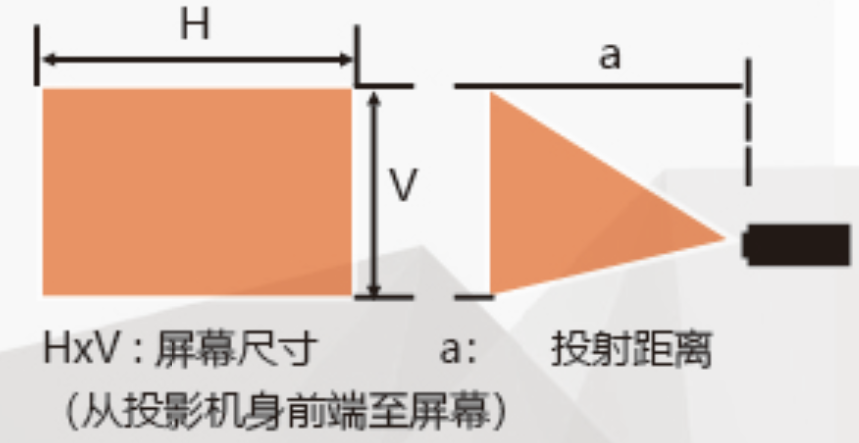

投射比计算

2、可以通过公式计算，可以知道投影机镜头与画面大小，和幕布距离的关系方便施工人员定位投影机安装位置。

投影的距离=投影机幕布的宽X投影机镜头的焦距

由公式套出：投影机幕布宽=投影距离÷投影机镜头的焦距

投影机镜头的焦距=投影距离÷投影机幕布宽

举个例子：投影机要在10米的距离投100寸的话求应该用哪个投影机镜头

可以这样算 10（米）÷2.03（米）=4.9（这个就是投影机镜头的投射比，小数点后面一位就行）

由此可以得出需要的镜头是长焦镜头只要投射比范围包括4.9:1就满足需求

f与F的意义

播报

编辑

1、F是镜头的透光度。F越小，镜头的透光性越好。比较好的可以做到F1.7大部分是标准镜头。短焦一般F2.0 F2.2 F2.4 F2.5

2、f是镜头的焦距越短投射比越小，越大投射比越大。

3、定焦镜头一般就一个F一个f，变焦镜头会有个范围值。

定焦与变焦

播报

编辑

1、定焦镜头就是只有一个投射比如0.73:1 一个焦距 一个F，投影画面大小不可变化，最多只有四个角可以微调。

2、变焦镜头，有投射比范围比如0.85-1.45:1，有焦距范围，有F变幻范围。投影画面可以变大变小。

解析度与分辨率

播报

编辑

1、投影镜头随着投影的芯片技术发展在升级

比如投影芯片分辨率有1024*768 1280*800 1920*1200 2840*2160

投影镜头也有相对应解析度的标准，高解析度可以往下兼容，低解析度镜头不能往上兼容。

2、越高的分辨率对镜头的解析度要求越高，要是高分辨率芯片投影机安装了低分辨的镜头播放出来的效果就只有低分辨率投影机的效果，所以投影机芯片分辨率要与投影镜头的解析度兼容，不然投影机画面效果会严重降低。

位移

播报

编辑

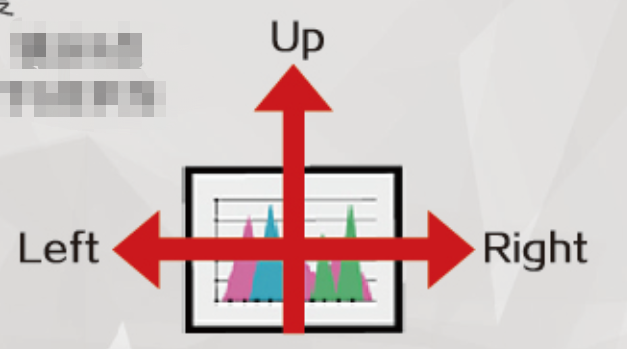

投影镜头位移

一般说的是专业工程投影机安装镜头后画面可以上下左右移动的范围，方便施工人员安装投影机，不需要安装特别精确，一般标准镜头与长焦镜头位移较大，上下50%，左右15%左右。短焦镜头的位移较少，上下20-30%，左右10%

支持亮度

播报

编辑

专业工程投影机从2010年后快速发展从5000-40000流明，光源从超高压汞灯到激光光源，亮度来越高对投影镜头的要求越来越高

所以每过5000流明对投影镜头材料都有不同的需求，在选配7000流明以上投影机的时候，需要询问供应商镜头是否支持高流明，不然可能出现镜头烧毁或者图像不稳定的情况。

跑焦与虚焦

播报

编辑

跑焦：一般指画面调试清楚，工作一段时间后四个角或者一条边的投影画面往周边扩展几个像素，这个是投影工作时光通过镜头，镜头受热热胀冷缩的物理现象引起的。

家用一般跑动1-3个像素点是合格。工程上高端投影一般可以控制在半个像素以内的跑动。

虚焦：一般指画面调试清楚，工作一段时间后画面整体或者一定区域发生画面聚焦不清楚，需要重新聚焦的现象，这个是投影工作时光通过镜头，镜头受热热胀冷缩的物理现象引起的，也是这款镜头不支持这么高的投影机亮度，或者是投影镜头位移太大，投射镜头受热不均匀导致。建议更换镜头。

亮度与均匀度

播报

编辑

投影机的亮度：“light out” 是投影机主要的技术指标, “light out”通常以光通量来表示，光通量是描述单位时间内光源辐射产生视觉响应强弱的能力，单位是流明。投影机表示光通量的国际标准单位是ANSI流明，ANSI流明是美国国家标准化协会制定的测量投影机光通量的方法，测定环境如下：

1、投影机全白画面开机半小时。打一个60寸画面，变焦镜头需要把最大投射比和最小投射比都测试一遍，亮度会有较大差别因为不同投射比情况下F数值不一样，透光率不一样。

2、用亮度计测量屏幕“田”字形九个交叉点上的各点照度，乘以面积，得到投影画面的9个点的亮度。

3、求出9个点亮度的平均值，就是ANSI流明也就是镜头的。

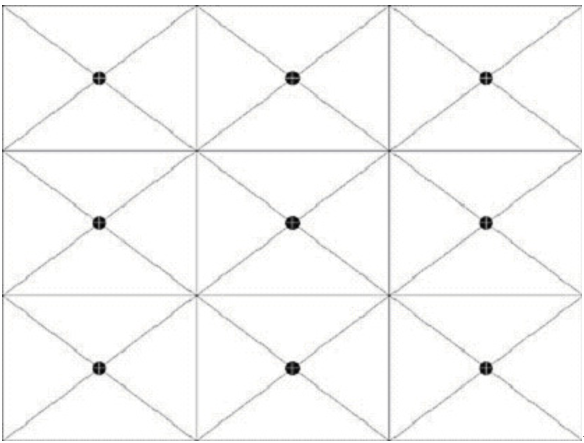

投影9点亮度测试

4、然后用9个点的亮度除以9个点的最高亮度的百分比求和除以9获得的百分比就是9点均匀度，一般90%亮度均匀度属于优秀。

5、9点亮度均匀度差的后果，特别在多机拼接融合上融合带很明显
