Materials Studio学习笔记（七）——聚合物分子链的构建

 本文学习笔记是参考B站UP主月只蓝的视频内容。

UP主的主页链接为

月只蓝的个人空间-月只蓝个人主页-哔哩哔哩视频

月只蓝的视频内容较为基础，适合初学者入门。

本文视频内容链接为： 【[月只蓝带你学Materials Studio] 建模篇第5讲 聚合物分子链的构建-哔哩哔哩】

1 聚合物分子链的构建

1.1 构建无机聚合物分子链的步骤

建构聚合物分子链的基本步骤：

1. 解读结构通式，构建重复单元。
2. 设置连接点：头原子和尾原子。
3. 设置聚合度、比例，完成构建。

其中第一步是关键步骤。

构建聚合物的时候，可以分为均聚物和无规共聚物。

1.2 使用Materials Studio软件的演示

（1）均聚物

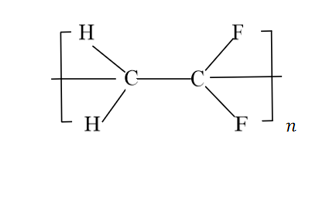

对于均聚物，为聚偏二氟乙烯（PVDF）化学式为：，化学通式为：

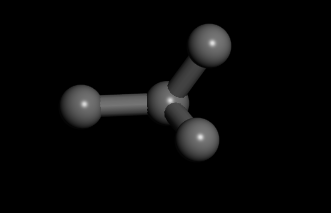

首先绘制单个重复单元的骨架，这里F原子先当C原子处理：

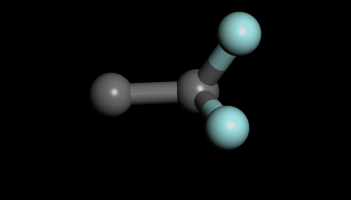

选择需要替换的C原子，将其替换为F原子，其中替换过程为点击上方选项栏中的Modify中的Modify Element中的Periodic Table中F：

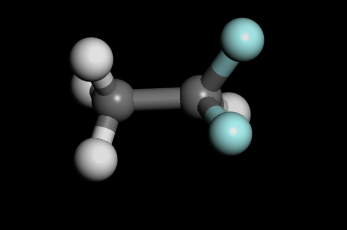

加氢：


 选择需要替换的原子，选择上方选项栏中Build，选择Build Polymers中的Repeat Unit：

 选择左边C原子相连的一个氢原子首原子：

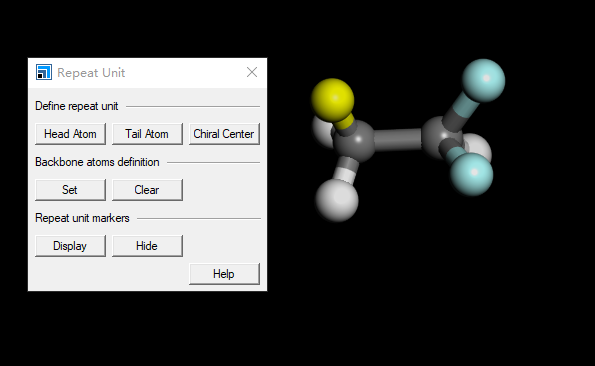

设置首原子只需要点击Head Atom即可。

选择右边C原子唯一相连的氢原子作为尾原子：

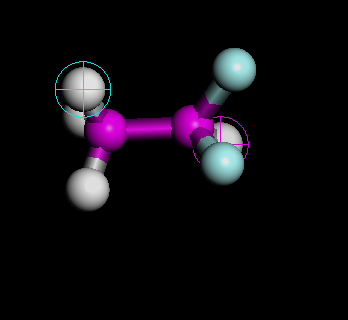

最终设置为：

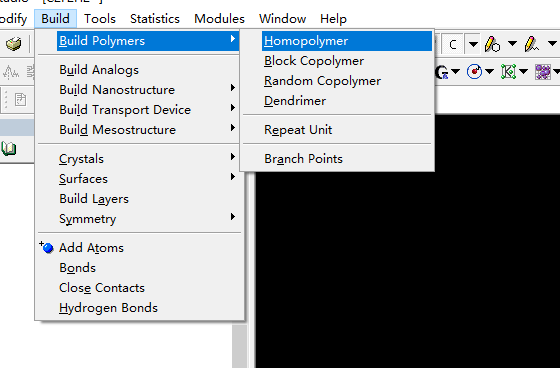

这个重复单元就做好了，下面开始绘制链，点击上面选项栏中Build，点击Build Polymers，再点击Homopolymer：

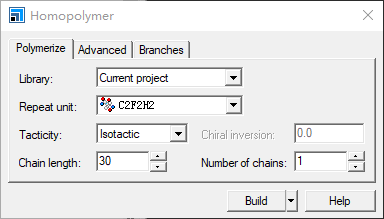

 将Polymerize选择Current project，将Repeat unit选择为刚才绘制的xsd文件，Chain length（链长）可以自己设定，这里设定为30，如下所示：

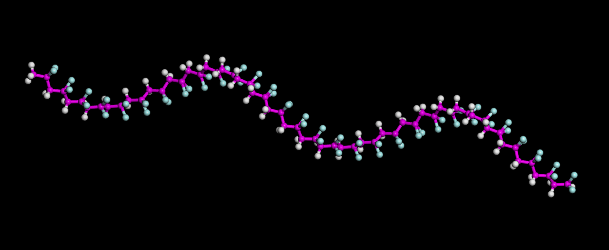

点击Build，最终结果为：

（2）无规共聚物

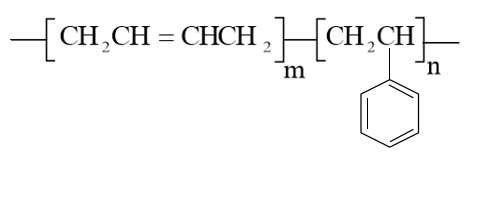

丁苯橡胶（SBR）化学式：，化学通式为：

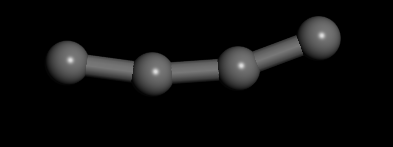

首先绘制第一个重复单元，新建一个xsd文件，绘制C骨架：

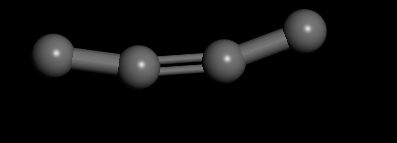

构建双键：

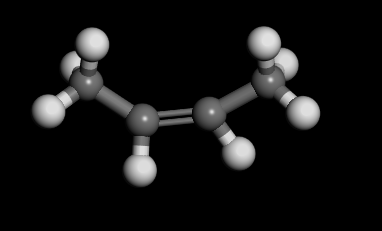

加氢 ：

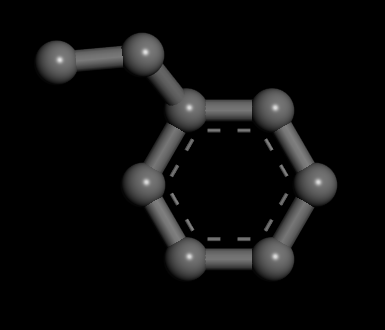

然后开始绘制第二个重复单元的C骨架，再次新建一个xsd文件，首先绘制C骨架，这里选择的是共振式：

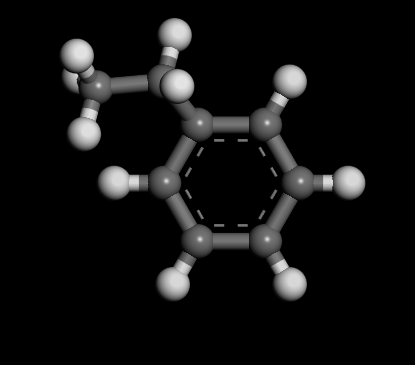

加氢：

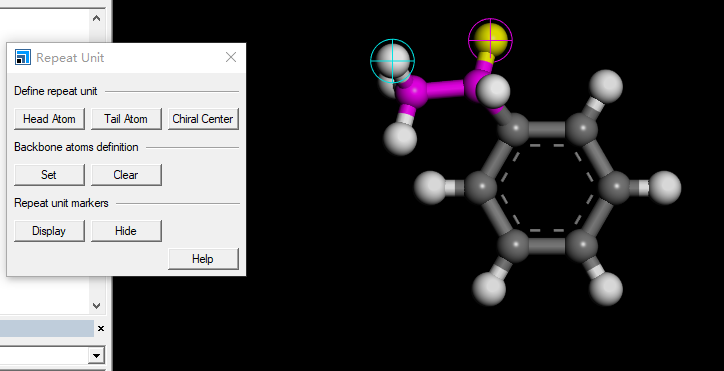

设置首原子：

设置尾原子：

这样完成两个重复单元构建。

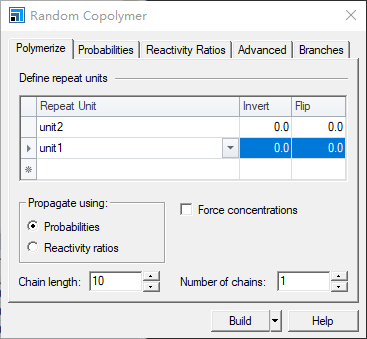

下面开始构建聚合物分子，点击上方Build选项栏中的Build Polymers，然后选择Random Coplymer选择Repeat Unit，再选择Current Project，选择上面两个重复单元，这里上面两个xsd文件中命名为unit1和unit2。

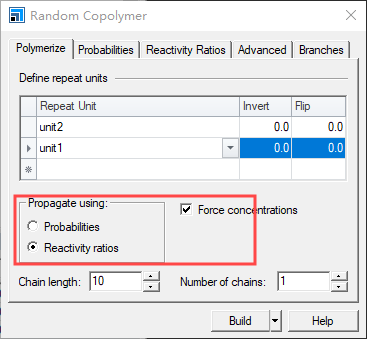

然后在Propagate using中Reactivity ratios，再点击Force concentrations，如下所示：

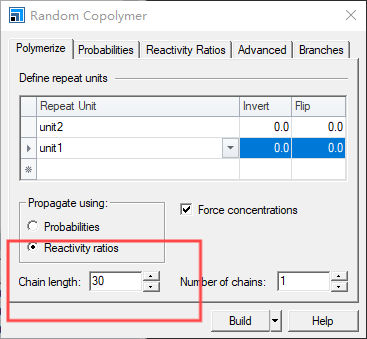

再对于Chain length进行设置，在这里设置为30：

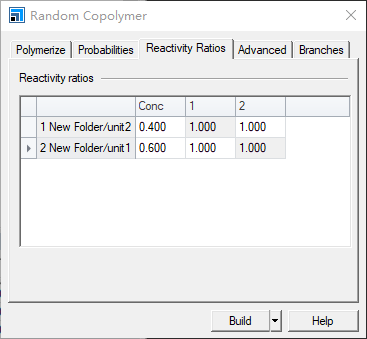

然后点击Reactivity Ratios可以设置两个重复单元的比例，原来的默认比例为1:1，这里可以设置为4:6，如下所示：

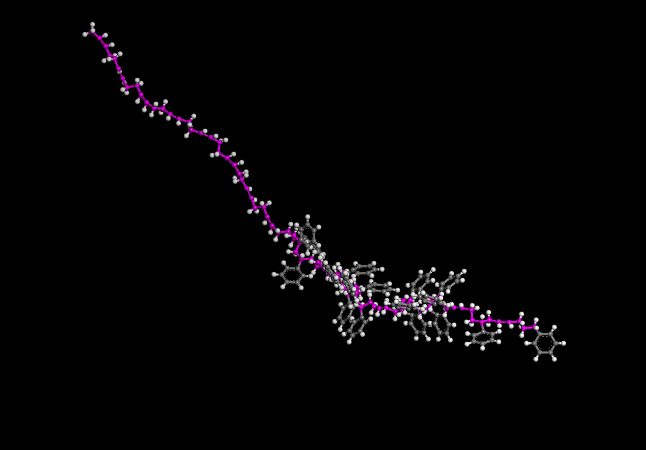

最终结果为：
