编写Tcl脚本创建整个Vivado工程并通过Git对Tcl脚本进行管理

JunFN8

已于 2023-04-19 18:12:51 修改

阅读量4.2k

点赞数 14

分类专栏： FPGA 【Xilinx】文章标签： git github 全文检索搜索引擎 fpga开发

于 2023-04-14 13:51:04 首次发布

本文链接：https://blog.csdn.net/m0_73063250/article/details/130096267

版权

FPGA 【Xilinx】专栏收录该内容

2 篇文章 1 订阅

订阅专栏

I.引文

简介

Tcl（Tool Command Language）是一种简单易学、高效的脚本语言，可用于多种应用程序和操作系统。Xilinx Vivado是一款用于FPGA开发的综合软件平台，其内部集成了Tcl Shell，可以通过编写Tcl脚本自动化完成Vivado的工程创建和配置，从而提高工作效率和代码复用性。本文将介绍如何使用Tcl脚本创建整个Vivado工程，并通过Git对Tcl脚本进行管理。

目的

本文的目的是介绍如何使用Tcl脚本自动化完成Vivado工程的创建和配置，并使用Git对Tcl脚本进行管理，以提高工作效率和代码复用性。

优势

使用Tcl脚本和Git管理Vivado工程有以下优势：

提高工作效率，省去手动创建和配置工程的繁琐过程。
方便维护，通过Git可以方便地追踪修改历史、协作开发和版本控制，避免出现冲突和错误。
可复用性强，通过Tcl脚本和Git可以轻松地复用已有的代码和工程，避免重复工作和浪费资源。
灵活性高，使用Tcl脚本可以自定义各种Vivado工程配置选项，使得工程的配置更加灵活，满足不同的项目需求。

II.Vivado Tcl Shell介绍

Tcl Shell是什么

Vivado Tcl Shell是一种内置在Vivado中的交互式解释器，它支持Tcl语言和Vivado Shell命令，用户可以通过Tcl脚本在Vivado Tcl Shell中执行各种命令，自动化地完成Vivado工程的创建、配置、仿真等操作。

Tcl Shell的优势

Vivado Tcl Shell有以下优势：

方便快捷，Tcl语言简单易学，用户可以通过Tcl脚本快速完成复杂的Vivado工程配置和操作。
高效准确，Tcl脚本可以保证配置的准确性和一致性，避免人为疏漏和错误。
可扩展性强，用户可以编写自己的Tcl脚本和命令，根据实际需求扩展Vivado Tcl Shell的功能

Tcl Shell命令举例

以下是一些常用的Vivado Tcl Shell命令：

create_project：创建一个新的Vivado工程。
add_files：向工程中添加源文件或IP核。
set_property：设置某个对象的属性。
add_bd_design：在Vivado Block Design中添加一个新的设计。
start_gui：启动Vivado GUI界面。
open_project：打开一个已存在的Vivado工程。
write_bd_tcl：将当前的Block Design保存为Tcl脚本文件。
write_project_tcl：将整个Vivado工程保存为Tcl脚本文件。
synthesize：对设计进行综合。
implement：对综合后的设计进行实现。
export_ip_user_files：导出IP核的用户文件。
run_simulation：运行仿真。

III. Tcl脚本创建Vivado工程

工程创建流程

创建Vivado工程通常需要以下步骤：

创建一个新的Vivado工程。

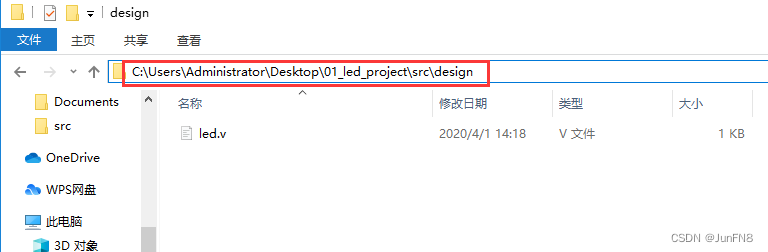

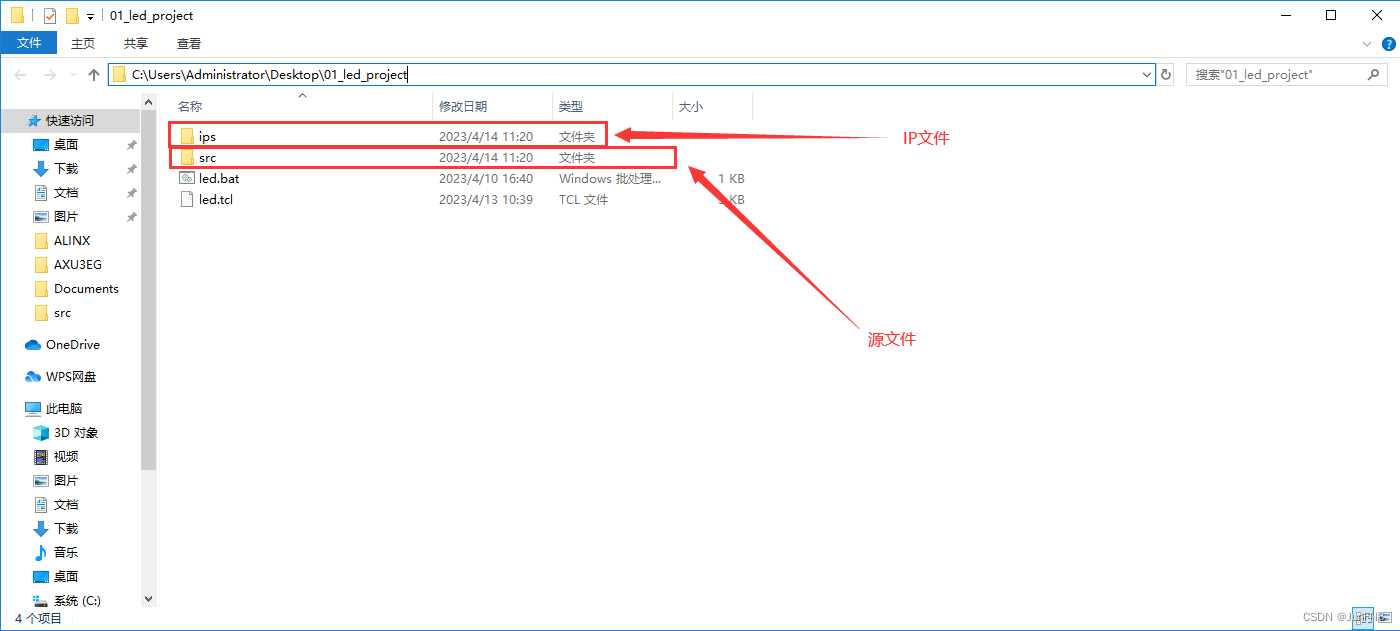

以下是本项目的项目结构：

 01_led_project
    ├── .git                     #git generation
    ├── led.bat
    ├── led.tcl                  # Project generator script
    ├── src/                     # Tracked source files
    │   ├── design/
    │   │    ├── *.v
    │   │    └── *.vhd

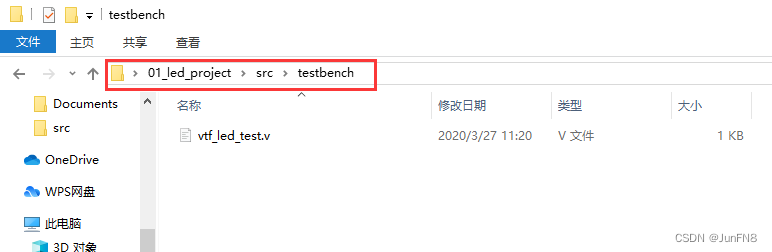

    │   ├── testbench/
    │   │    ├── *.v
    │   │    └── *.vhd
    │   ├── constraints/
    │   │    └── *.xdc
    │   └── ...
    ├── ips/                      # Tracked project-specific IP repository
    │   ├── sys_ip/
    │   │    │
    │   │    └─.xci
    │   ├── my_ip/
    │   └── ...
    └── vivado_led_project/          # Untracked generated files
        ├── project_name.xpr
        ├── project_name.cache/
        ├── project_name.hw/
        ├── project_name.sim/
        ├── project_name.srcs/
        │    ├── sources_1/
        │    │    ├── bd/             # BDs are regenerated from script
        │    │    │    ├── my_bd/
        │    │    │    └── ...
        │    │    └── new/            # .v file
        │    │    │      ├── .{v,vhd}
        │    │    │      └── ...
        │    │    └──ip/
        │    └── ...
        └── ...

向工程中添加需要的源文件和IP核。

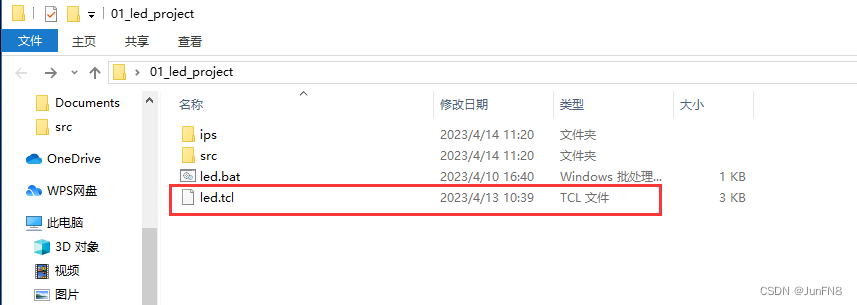

编写Tcl脚本用于生成vivado工程。

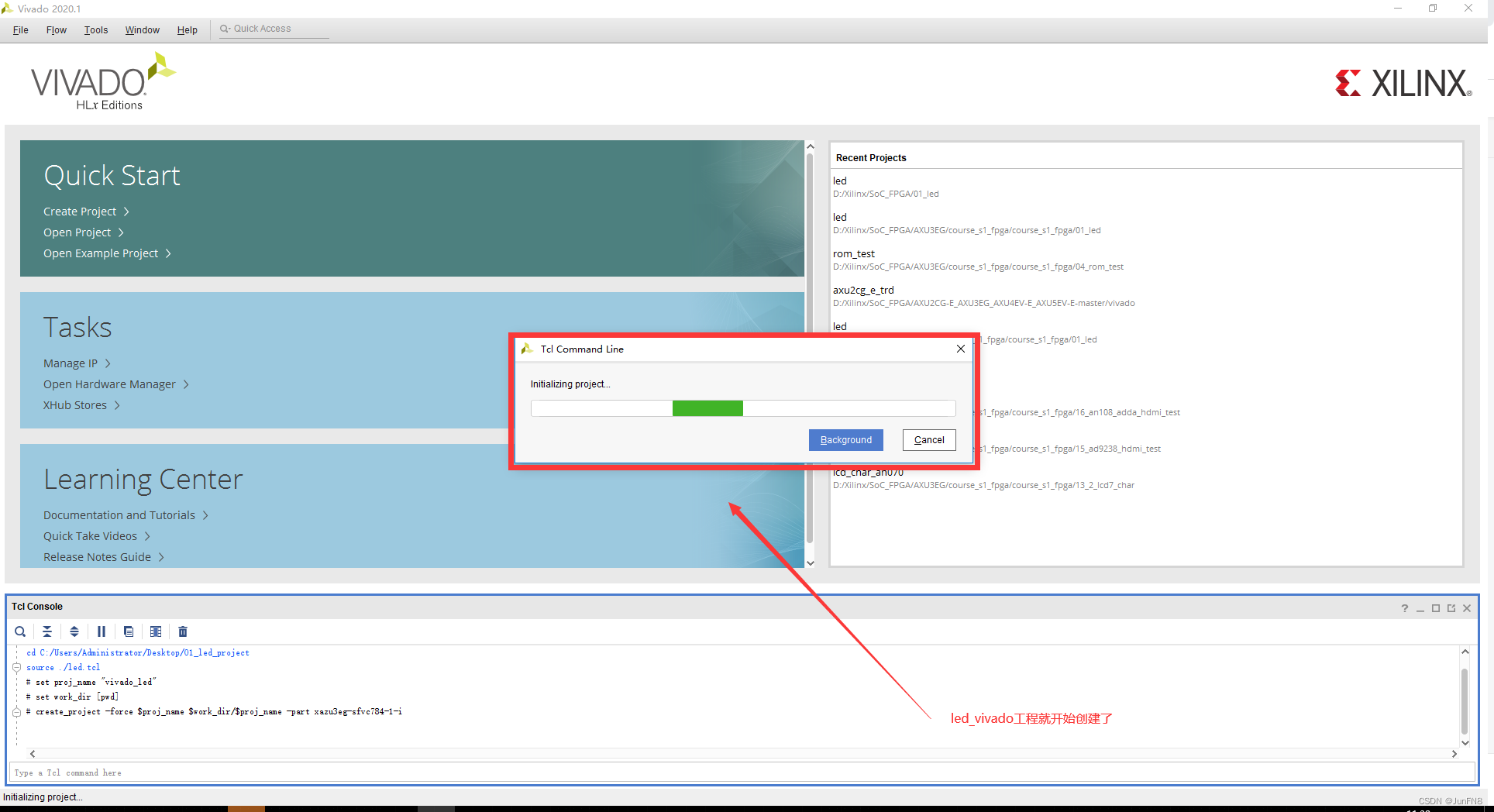

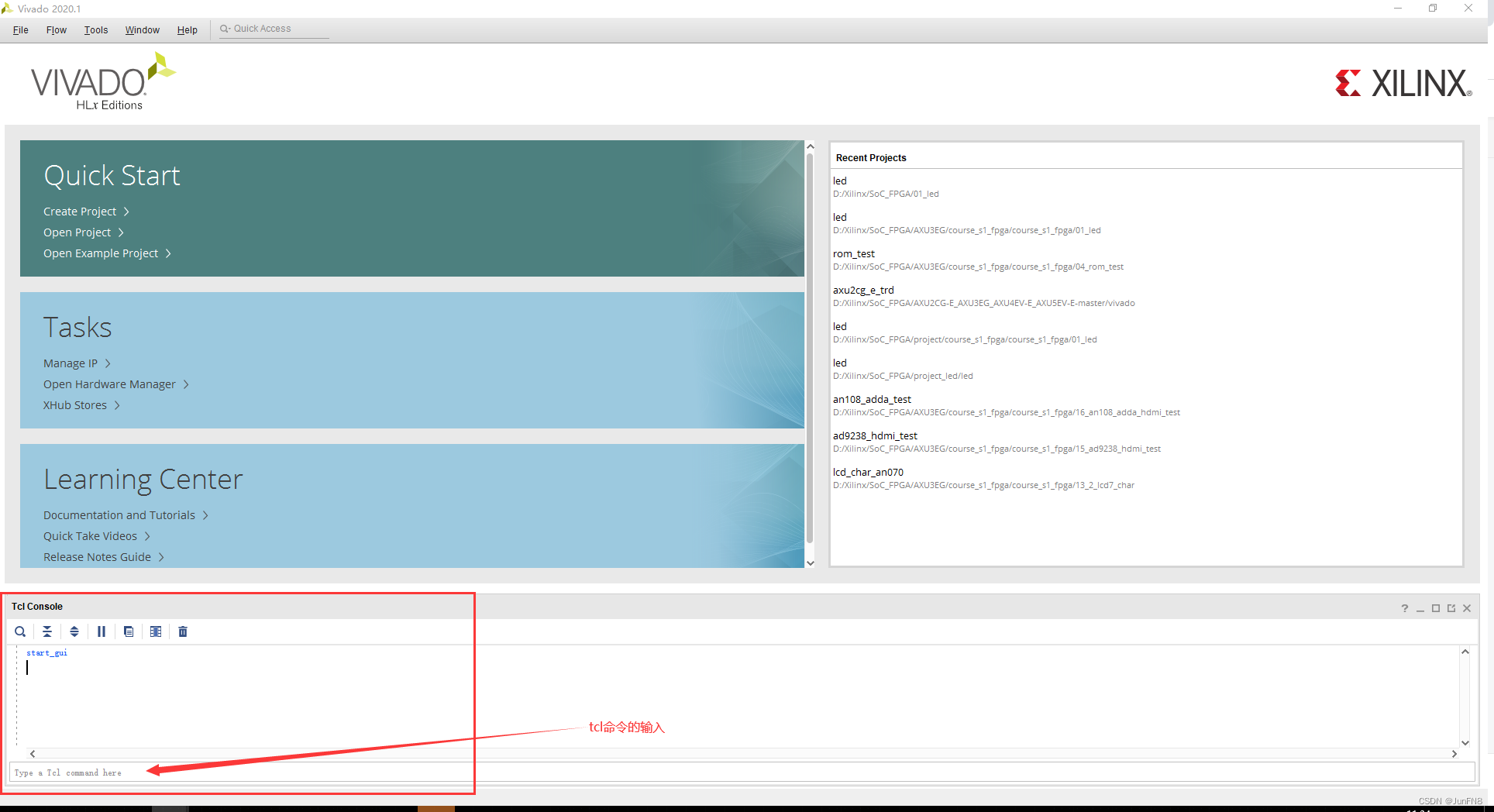

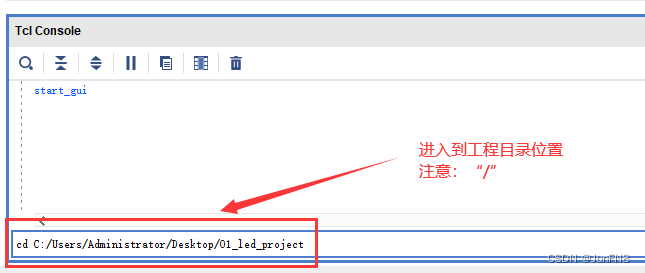

vivado工具中的Tcl控制台进行工程项目的创建。

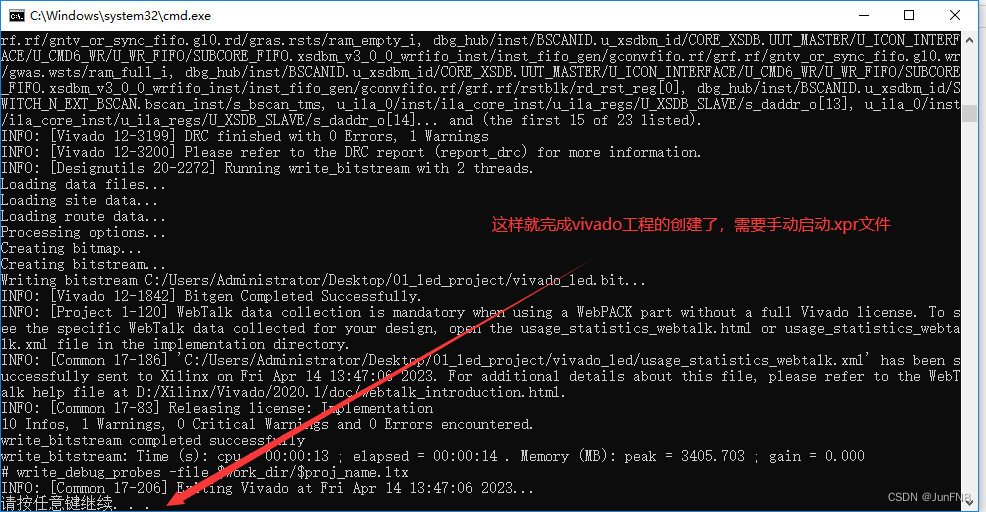

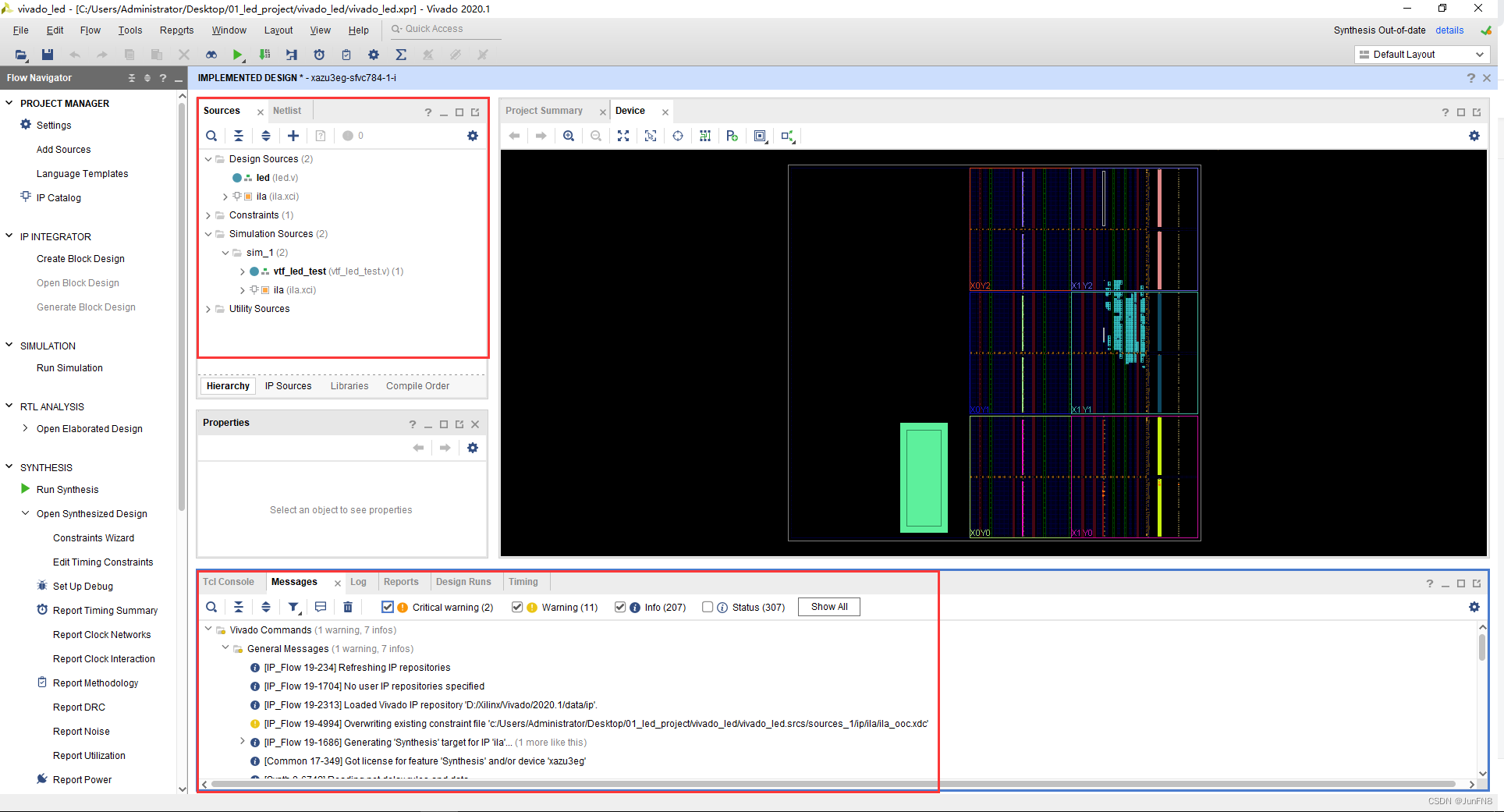

这样就算是创建工程完成了，可以发现源文件已经添加并且已经综合、生成bit流可以直接下板了

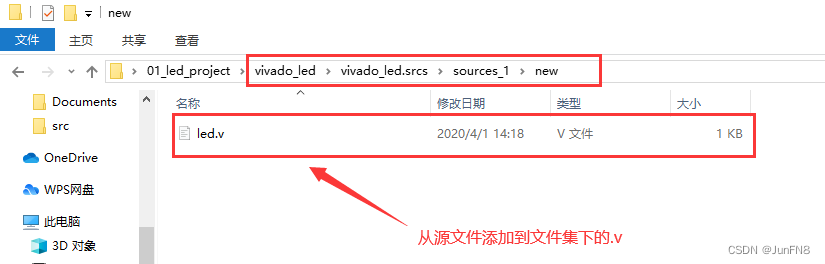

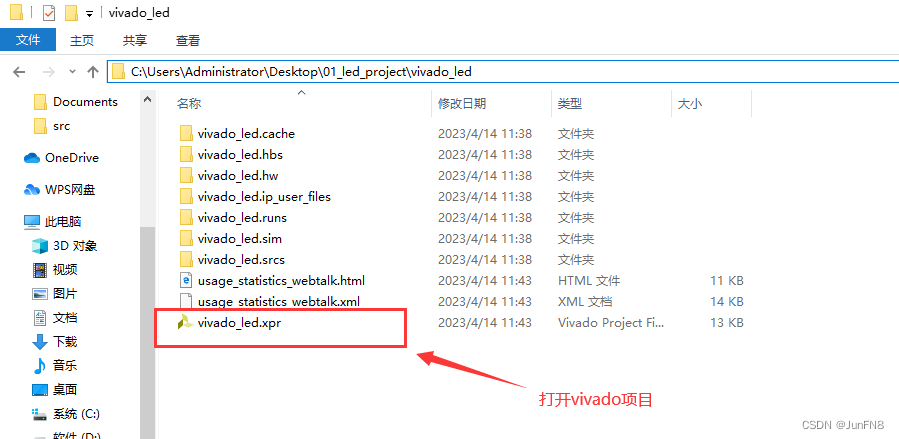

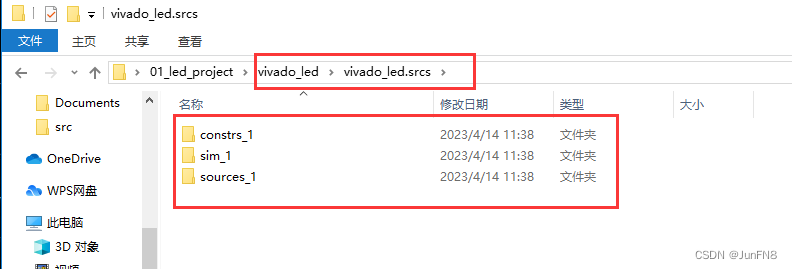

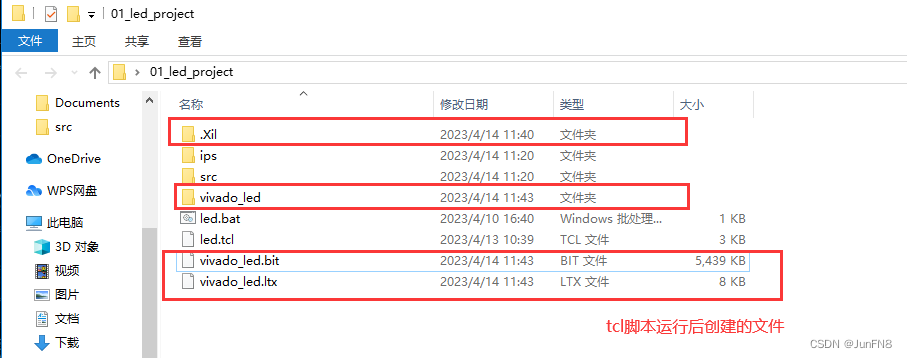

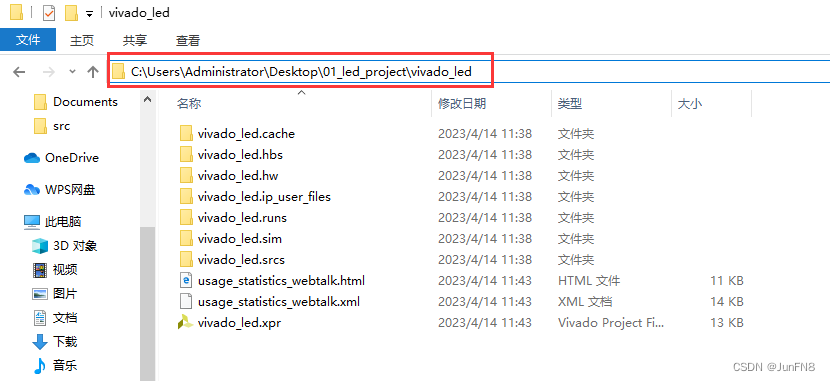

以下是vivado工程创建完成后文件夹的变化：

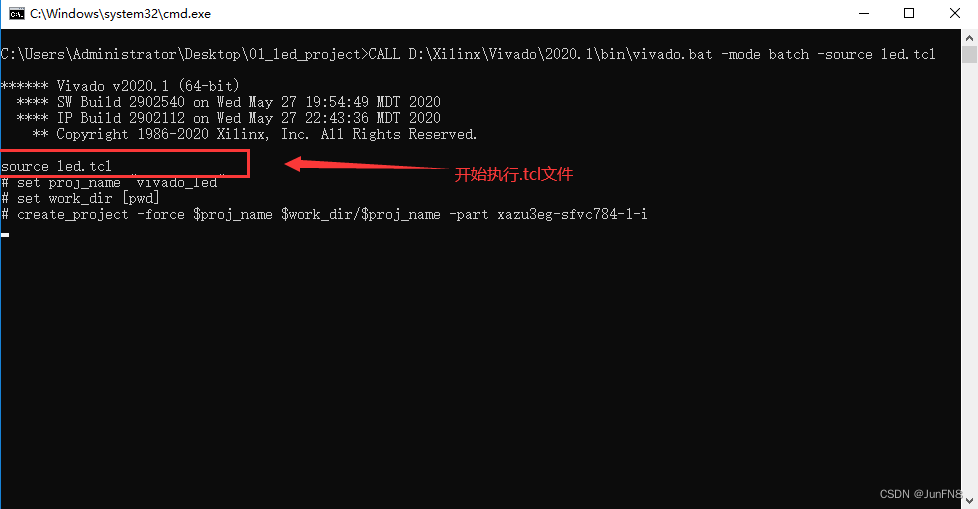

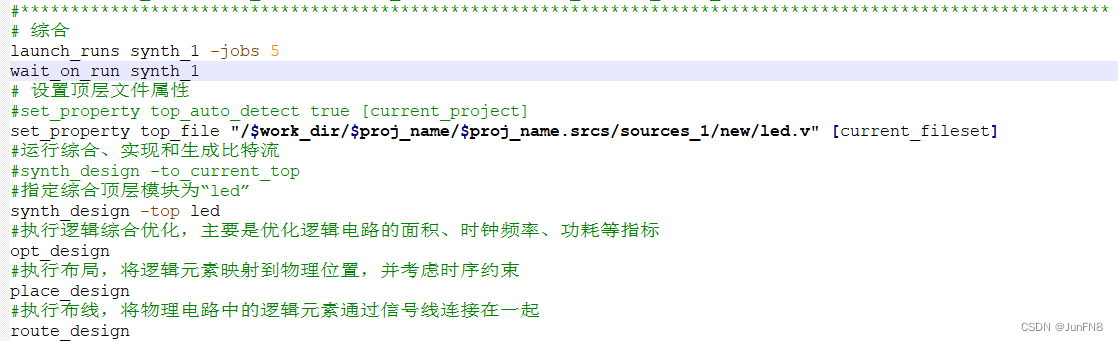

也可以双击运行.bat文件进行工程的创建，只是不会进入Vivado工具的GUI界面。

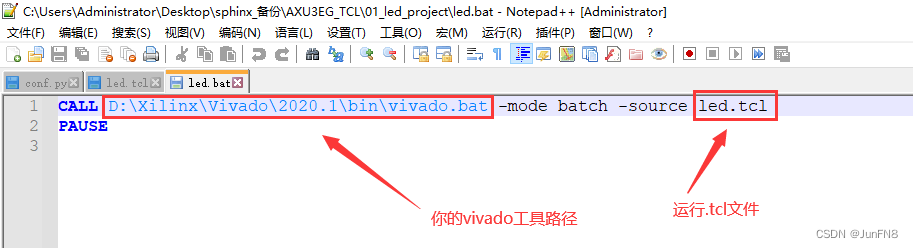

右键使用编辑器编辑.bat文件

Tcl脚本实现步骤

使用Tcl脚本自动化完成Vivado工程创建的步骤，一般需要以下步骤：

定义变量和路径，包括项目名称、工程路径、IP核路径等。
创建工程并设置工程属性，包括工程名称、工程路径、Vivado版本等。
添加源文件和IP核，可以使用add_files、add_ip等命令。
配置工程选项，包括综合、实现、仿真等选项，可以使用set_property等命令。
生成比特流文件和仿真波形，可以使用write_bitstream、run_simulation等命令。

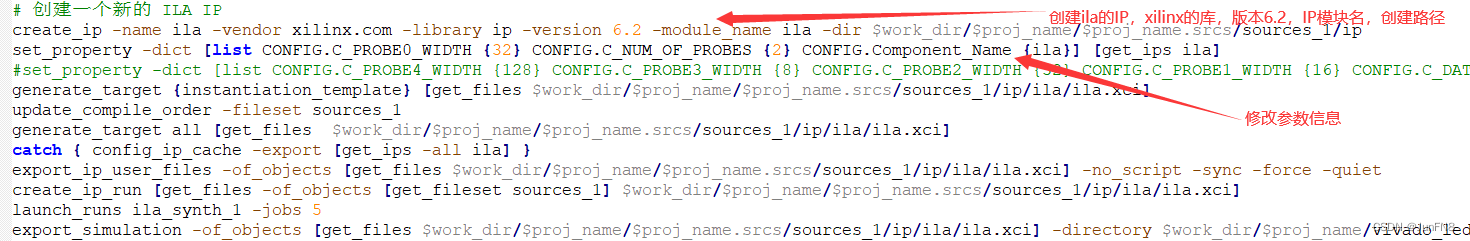

如果需要从0到1添加一个IP，以ILA为例

# 创建一个新的 ILA IP
create_ip -name ila -vendor xilinx.com -library ip -version 6.2 -module_name ila -dir $work_dir/$proj_name/$proj_name.srcs/sources_1/ip
set_property -dict [list CONFIG.C_PROBE0_WIDTH {32} CONFIG.C_NUM_OF_PROBES {2} CONFIG.Component_Name {ila}] [get_ips ila]
#set_property -dict [list CONFIG.C_PROBE4_WIDTH {128} CONFIG.C_PROBE3_WIDTH {8} CONFIG.C_PROBE2_WIDTH {32} CONFIG.C_PROBE1_WIDTH {16} CONFIG.C_DATA_DEPTH {2048} CONFIG.C_NUM_OF_PROBES {5} CONFIG.C_ENABLE_ILA_AXI_MON {false} CONFIG.C_MONITOR_TYPE {Native}] [get_ips ila_0]
generate_target {instantiation_template} [get_files $work_dir/$proj_name/$proj_name.srcs/sources_1/ip/ila/ila.xci]
update_compile_order -fileset sources_1
generate_target all [get_files  $work_dir/$proj_name/$proj_name.srcs/sources_1/ip/ila/ila.xci]
catch { config_ip_cache -export [get_ips -all ila] }
export_ip_user_files -of_objects [get_files $work_dir/$proj_name/$proj_name.srcs/sources_1/ip/ila/ila.xci] -no_script -sync -force -quiet
create_ip_run [get_files -of_objects [get_fileset sources_1] $work_dir/$proj_name/$proj_name.srcs/sources_1/ip/ila/ila.xci]
launch_runs ila_synth_1 -jobs 5
export_simulation -of_objects [get_files $work_dir/$proj_name/$proj_name.srcs/sources_1/ip/ila/ila.xci] -directory $work_dir/$proj_name/vivado_led.ip_user_files/sim_scripts -ip_user_files_dir $work_dir/$proj_name/vivado_led.ip_user_files -ipstatic_source_dir $work_dir/$proj_name/vivado_led.ip_user_files/ipstatic -lib_map_path [list {modelsim=$work_dir/$proj_name/vivado_led.cache/compile_simlib/modelsim} {questa=$work_dir/$proj_name/vivado_led.cache/compile_simlib/questa} {riviera=$work_dir/$proj_name/vivado_led.cache/compile_simlib/riviera} {activehdl=$work_dir/$proj_name/vivado_led.cache/compile_simlib/activehdl}] -use_ip_compiled_libs -force -quiet

代码示例

下面是一个简单的Tcl脚本示例，演示了如何创建一个新的led的Vivado工程以及详细的注释。


#设置项目名称和工作目录
set proj_name "vivado_led"
set work_dir [pwd]
#创建工程
#**********************************************************************************************************

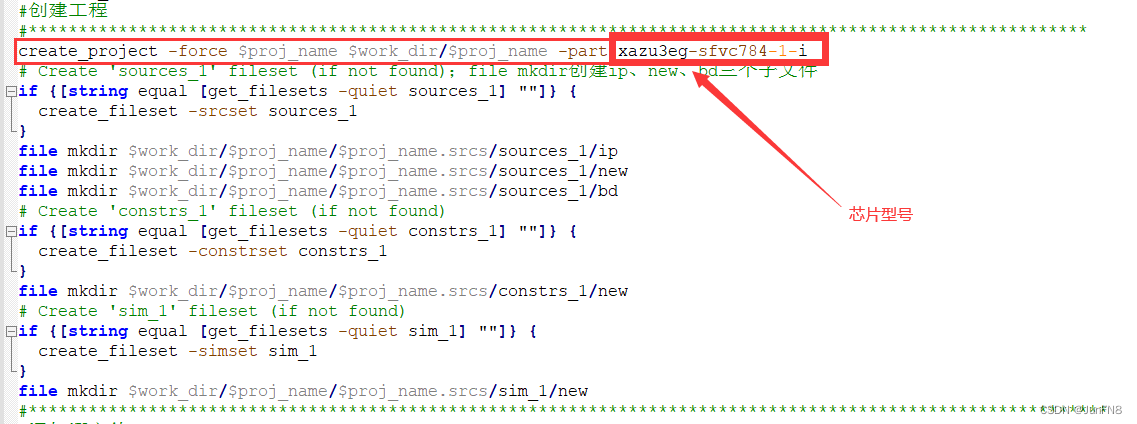

create_project -force $proj_name $work_dir/$proj_name -part xazu3eg-sfvc784-1-i
# Create 'sources_1' fileset (if not found)；file mkdir创建ip、new、bd三个子文件
if {[string equal [get_filesets -quiet sources_1] ""]} {
  create_fileset -srcset sources_1
}
file mkdir $work_dir/$proj_name/$proj_name.srcs/sources_1/ip
file mkdir $work_dir/$proj_name/$proj_name.srcs/sources_1/new
file mkdir $work_dir/$proj_name/$proj_name.srcs/sources_1/bd
# Create 'constrs_1' fileset (if not found)
if {[string equal [get_filesets -quiet constrs_1] ""]} {
  create_fileset -constrset constrs_1
}
file mkdir $work_dir/$proj_name/$proj_name.srcs/constrs_1/new
# Create 'sim_1' fileset (if not found)
if {[string equal [get_filesets -quiet sim_1] ""]} {
  create_fileset -simset sim_1
}
file mkdir $work_dir/$proj_name/$proj_name.srcs/sim_1/new
#************************************************************************************************************

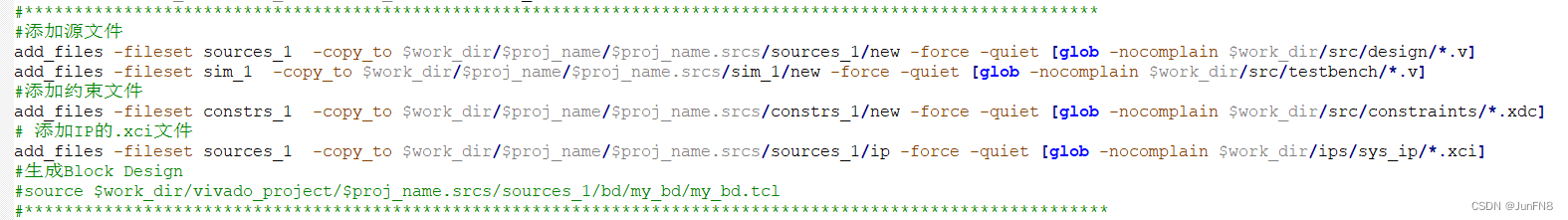

#添加源文件
add_files -fileset sources_1  -copy_to $work_dir/$proj_name/$proj_name.srcs/sources_1/new -force -quiet [glob -nocomplain $work_dir/src/design/*.v]
add_files -fileset sim_1  -copy_to $work_dir/$proj_name/$proj_name.srcs/sim_1/new -force -quiet [glob -nocomplain $work_dir/src/testbench/*.v]
#添加约束文件
add_files -fileset constrs_1  -copy_to $work_dir/$proj_name/$proj_name.srcs/constrs_1/new -force -quiet [glob -nocomplain $work_dir/src/constraints/*.xdc]
# 添加IP的.xci文件
add_files -fileset sources_1  -copy_to $work_dir/$proj_name/$proj_name.srcs/sources_1/ip -force -quiet [glob -nocomplain $work_dir/ips/sys_ip/*.xci]
#生成Block Design
#source $work_dir/vivado_project/$proj_name.srcs/sources_1/bd/my_bd/my_bd.tcl
#*************************************************************************************************************
# 综合
launch_runs synth_1 -jobs 5
wait_on_run synth_1
# 设置顶层文件属性
#set_property top_auto_detect true [current_project]
set_property top_file "/$work_dir/$proj_name/$proj_name.srcs/sources_1/new/led.v" [current_fileset]
#运行综合、实现和生成比特流
#synth_design -to_current_top
#指定综合顶层模块为“led”
synth_design -top led
#执行逻辑综合优化，主要是优化逻辑电路的面积、时钟频率、功耗等指标
opt_design
#执行布局，将逻辑元素映射到物理位置，并考虑时序约束
place_design
#执行布线，将物理电路中的逻辑元素通过信号线连接在一起
route_design
#将比特流写入到指定的文件中，即生成.bit文件。-force参数用于强制覆盖已有的文件
write_bitstream -force $work_dir/$proj_name.bit
#生成用于调试的信号探针，将信号探针写入到指定的文件中，即生成.ltx文件
write_debug_probes -file $work_dir/$proj_name.ltx

IV. Git管理Tcl脚本和Vivado工程

Git是什么

Git是一种分布式版本控制系统，可以记录文件的修改历史、协作开发和版本控制。Git的核心思想是将文件的修改历史保存在一个本地或远程的代码库中，每次修改都会生成一个新的提交，提交可以被视为文件的一个快照。Git还支持分支、合并等高级功能，使得协作开发变得更加灵活和效。

Git的优势

使用Git进行版本控制有以下优势：

完整的版本历史记录，可以回溯每一个版本的修改记录，方便排查错误和恢复代码。
多人协作开发，可以方便地管理多个开发者的代码贡献，协作开发更加高效。
分支管理，可以方便地管理和合并不同的代码分支，使得代码的开发和维护更加灵活和高效。
远程仓库，可以将代码仓库上传到远程服务器，方便协作开发和备份。

Git与Vivado工程集成

将Git与Vivado工程集成需要以下步骤：

创建Git仓库：在Vivado工程所在的目录下创建一个新的Git仓库。
添加文件：将Vivado工程的文件和Tcl脚本添加到Git仓库中。
提交更改：在对工程进行更改后，将更改提交到本地仓库。
推送到远程仓库：将本地仓库的更改推送到远程仓库中，以便多人协作开发和备份。

代码管理流程

使用Git进行代码管理的基本流程如下：

克隆代码仓库：从远程仓库中克隆代码到本地。
创建分支：在本地创建一个新的分支，以便进行新的代码开发或修改。
修改代码：对代码进行修改或添加新的功能。
提交代码：将代码更改提交到本地仓库中。
合并分支：将新的代码合并到主分支中。
推送到远程仓库：将本地仓库的更改推送到远程仓库中。

分支管理

使用Git进行分支管理可以使得代码的开发和维护更加灵活和高效。以下是一些常用分支管理令：

创建分支：git branch [branch_name]
切换分支：git checkout [branch_name]
合并分支：git merge [branch_name]
删除分支：git branch -d [branch_name]

提交代码

使用Git提交代码需要以下步骤：

添加修改文件到暂存区：git add [file_name]
提交更改到本地仓库：git commit -m "commit message"
推送更改到远程仓库：git push origin [branch_name]

V. 总结

本文介绍了如何使用Tcl脚本自动化完成Vivado工程的创建和配置，并通过Git进行代码管理，以提高工作效率和代码复用性。使用Tcl脚本和Git管理Vivado工程可以方便地追踪修改历史、协作开发和版本控制，避免出现冲突和错误，同时也可以实现工程代码的复用。在本文中，我们讨论了Vivado Tcl Shell的优势和常用命令，并介绍了如何使用Tcl脚本自动创建Vivado工程，并使用Git进行代码管理。
在实际项目中，使用Tcl脚本和Git管理Vivado工程可以极大地提高开发效率和代码质量，特别是对于重复性工作和多人协作开发场景。然而，在使用Tcl脚本自动化创建Vivado工程时，需要注意配置选项的正确性和一致性，以避免出现不可预期的错误。
总的来说，Tcl脚本和Git管理是Vivado工程开发中不可或缺的技术，能够帮助开发者提高工作效率和代码质量，同时也促进了代码的可重用性和协作开发的便捷性。

由此本文分享结束！

欢迎指正！
