自动对焦镜头的对焦马达

提到相机、镜头中的马达,相信大家首先想到的是自动对焦镜头的对焦马达

早期一些品牌选择机身驱动方案,目前绝大多数品牌均选择效率更高的镜头内置马达。(PENTAX近年来也开始在新镜头中配备对焦马达了)

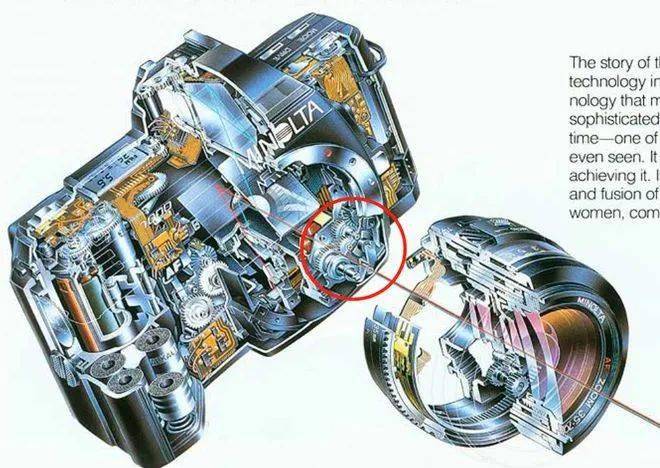

▲ 美能达AF7000就是采用机身驱动方案的AF单反(红圈处为驱动齿轮)

DC马达及其衍生品已经基本退出主流视野, 目前主要使用的对焦马达有STM步进马达、超声波马达,和以XD/VXD/SSVCM为代表的新型高性能马达。

▲ 早期低端镜头使用的DC马达

首先我们先对STM、USM和线性马达有个初步认知。

STM(Stepping motor)步进马达:响应速度快、控制精度高、架构简单易于小型化等,但对焦速度一般、噪音也会稍大一些。

USM(Ultrasonic Motor)是超声波马达:扭力大、噪音低等,但排线易断裂,噪音上也不如线性马达。

线性马达:效率更高、重量更轻,工作时也更平滑安静。

接下来,我们对对焦马达进行深入了解,我们继续往下看 👇👇👇

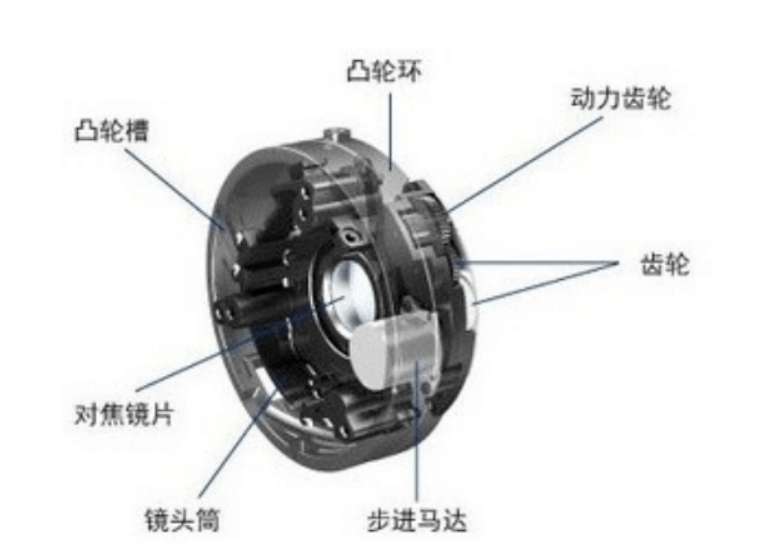

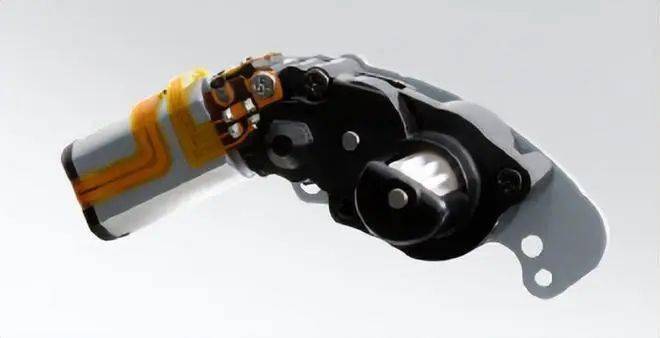

▲ 佳能STM+齿轮型的技术示意图

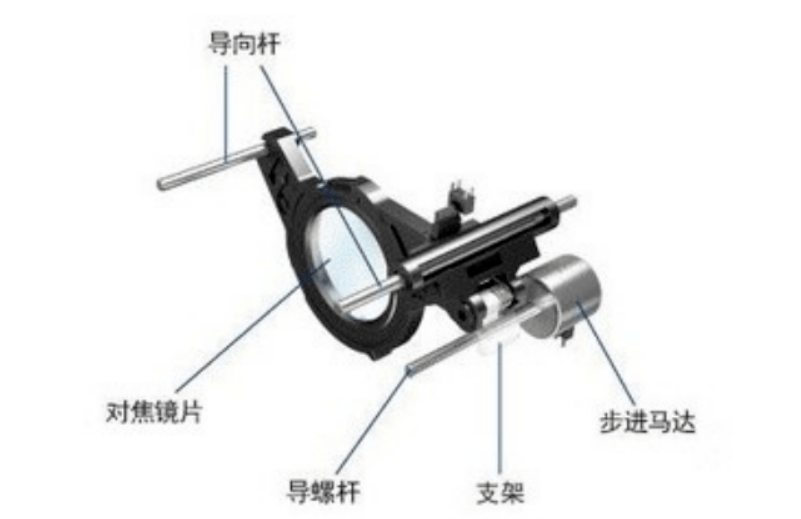

▲佳能STM+导螺杆型的技术示意图

01

STM步进马达

它有齿轮型和导螺杆型两种结构。

齿轮型结构:类似以前的直流马达,对焦速度一般,噪音也略大。

导螺杆型结构:很接近线性马达,对焦更平衡安静。

常见的STM类型,如RF35mm F1.8 微距 IS STM、RF50mm F1.8 STM、RF85mm F2 微距 IS STM采用的是STM+齿轮型结构,RF24-105mm F4-7.1 IS STM、RF600mm F11 IS STM、RF800mm F11 IS STM采用的是STM+导螺杆型结构。

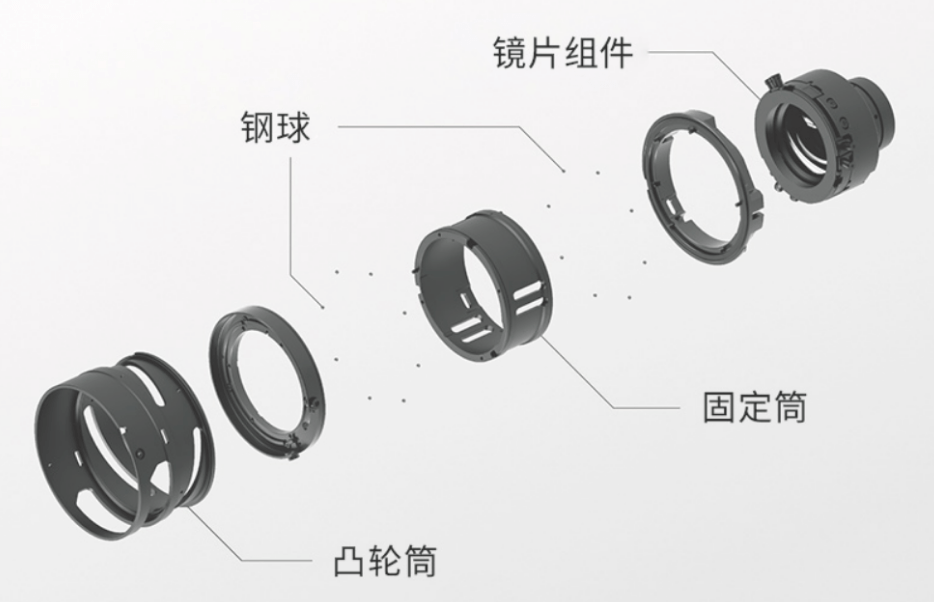

▲腾龙SP 35/1.4 Di VC USD的技术示意图

02

USM超声波马达

超声波马达有3种,分别是:

环形超声波马达:扭力大,常用于远摄、超远摄等笨重的对焦镜组,但响应速度不如线性马达和步进马达。

微型超声波马达:体积小、重量轻,成本低,常在尼康金圈头上使用。

直线驱动超声波马达:工作噪音很轻,适合视频拍摄使用,但驱动力不如环形超声波马达,比如佳能NANO USM和索尼DDSSM。

03

线性马达

线性马达是微单镜头的发展所需,效率更高,重量也更轻,工作是更加平滑安静。在索尼的"LM"和富士的"LM"镜头中产用了线性马达。

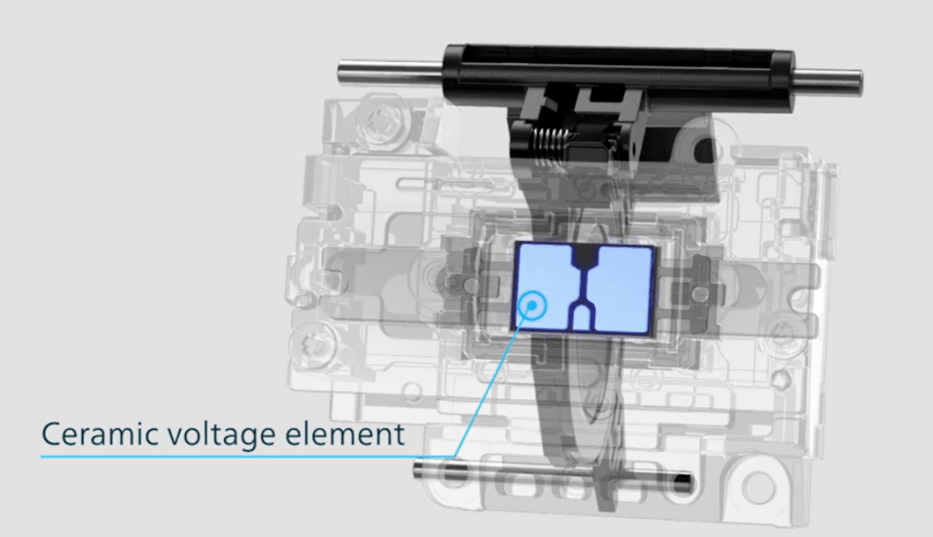

▲佳能NANO USM的技术示意图

直驱超声波是比“LM”更高级一些的线性马达。对于这项技术,佳能称之为NANO USM,索尼称之为DDSSM(直驱SSM)。

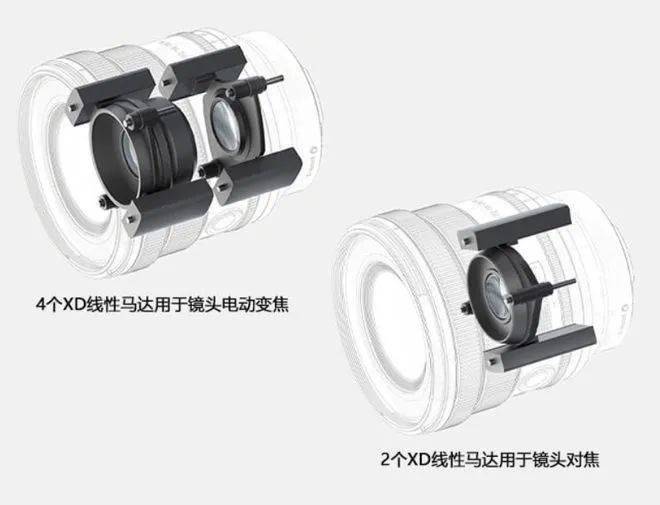

▲ 索尼FE PZ 16-35mm F4 G的XD马达分别用于电动变焦和对焦

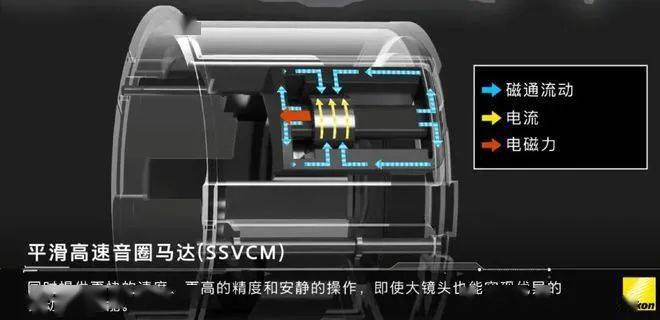

▲ 尼康SSVCM马达

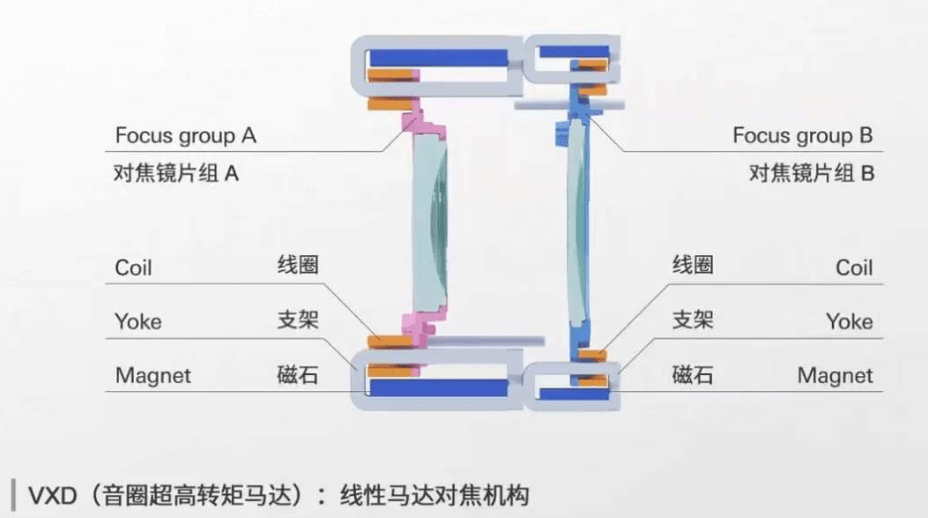

▲ 腾龙VXD的技术示意图

目前最先进的线性马达应该是索尼XD、尼康SSVCM和腾龙VXD(此为ET个人看法),其中尼康SSVCM和腾龙VXD都包含了音圈和磁场。
