💥1 概述

基于伪谱法的一维非理想悬臂梁与固支梁动力学分析研究

摘要

本文研究一维非理想悬臂梁与固支梁的自由振动。根据 Euler-Bernoulli 梁理论，自由振动由四阶常微分方程描述，该方程可转化为特征值问题以计算固有频率。解析法求解固有频率过程冗长且依赖具体边界条件。为此，我们采用基于第一类 Chebyshev 多项式的伪谱法构建正问题求解器，直接计算给定非理想边界（通过输入左/右衰减参数 kL、kR）时梁的固有频率。同时设计相应的反问题求解器，以实测固有频率为输入，反推损伤参数。全部代码以 MATLAB 编写，计算精度高，且可方便地扩展至其他梁构型。

1. 引言

机械振动分析在工程实践中占据核心地位，涵盖设备振动源识别、结构动态特性评估及设计优化等多个方面。对于梁结构而言，其振动特性直接关联到设备的稳定性与寿命。传统解析法在求解非理想边界条件下梁的振动问题时，往往面临计算复杂度高、边界条件处理困难等挑战。伪谱法作为一种高效的数值方法，通过将连续问题离散化为代数方程组，显著提升了计算效率与精度，尤其适用于处理复杂边界条件下的振动问题。

2. 理论基础

2.1 Euler-Bernoulli梁理论

Euler-Bernoulli梁理论假设梁在弯曲过程中横截面保持平面且垂直于中性轴，忽略剪切变形与转动惯量的影响。该理论下，梁的自由振动可通过四阶偏微分方程描述：

2.2 伪谱法原理

伪谱法通过选取全局基函数（如Chebyshev多项式）对空间变量进行离散，将偏微分方程转化为常微分方程组。其核心步骤包括：

空间离散：在计算域内选取Chebyshev节点，将连续问题离散为节点上的代数方程。
微分矩阵构建：利用Chebyshev多项式的导数性质，构造微分矩阵以近似空间导数。
方程转化：将偏微分方程转化为关于节点值的常微分方程组。
边界条件处理：通过修正微分矩阵或添加约束方程，精确满足非理想边界条件。

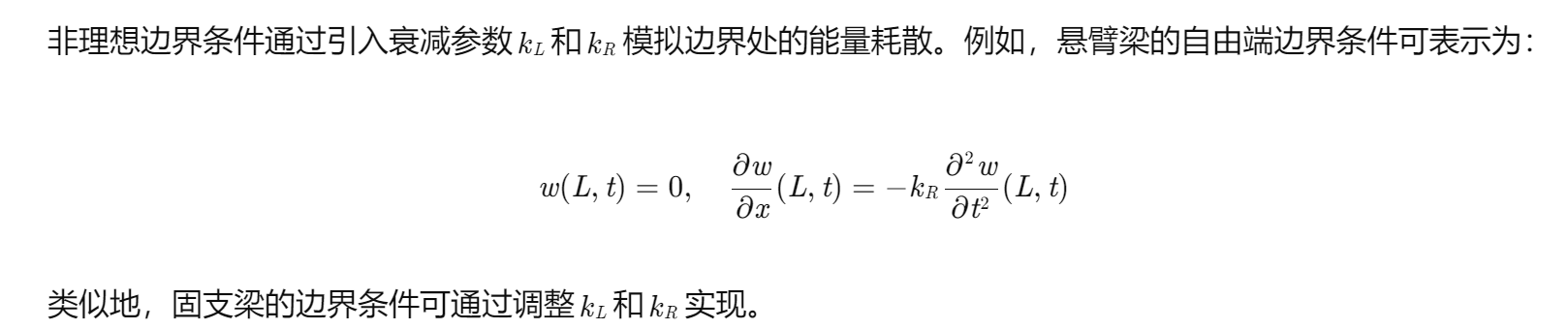

2.3 非理想边界条件建模

3. 正问题求解器设计

3.1 Chebyshev节点选取与微分矩阵构建

3.2 边界条件处理

通过修正微分矩阵的最后几行，将非理想边界条件融入方程组。例如，对于悬臂梁的自由端，修正后的微分矩阵需满足位移与斜率为零的条件，同时引入衰减项。

3.3 特征值问题求解

将离散化后的方程组转化为广义特征值问题：

4. 反问题求解器设计

4.1 反问题建模

反问题旨在根据实测固有频率反推损伤参数（如裂纹位置、刚度退化等）。建立参数化模型，将损伤参数作为未知量，构建目标函数：

4.2 优化算法选择

采用Levenberg-Marquardt算法或遗传算法等全局优化方法，结合正问题求解器计算目标函数梯度，实现损伤参数的高效反演。

5. 结论与展望

本文聚焦于一维非理想悬臂梁与固支梁的自由振动特性研究。依据Euler-Bernoulli梁理论，梁的自由振动可通过四阶常微分方程精确描述，该方程可进一步转化为特征值问题以求解固有频率。然而，传统解析法求解固有频率的过程复杂且高度依赖具体边界条件。为克服这一局限，本文创新性地采用基于第一类Chebyshev多项式的伪谱法构建正问题求解器，能够直接计算给定非理想边界（通过输入左/右衰减参数kL、kR）时梁的固有频率。同时，设计反问题求解器，以实测固有频率为输入，高效反推损伤参数。全部算法以MATLAB实现，确保计算精度并便于扩展至其他梁构型。

本文提出的基于伪谱法的正反问题求解器，实现了非理想边界条件下梁结构振动特性的高效分析。MATLAB实现确保了计算精度与可扩展性，为工程损伤检测提供了有力工具。未来工作将拓展至三维梁、复合材料梁及多物理场耦合问题，进一步提升方法的适用性与鲁棒性。

📚2 运行结果

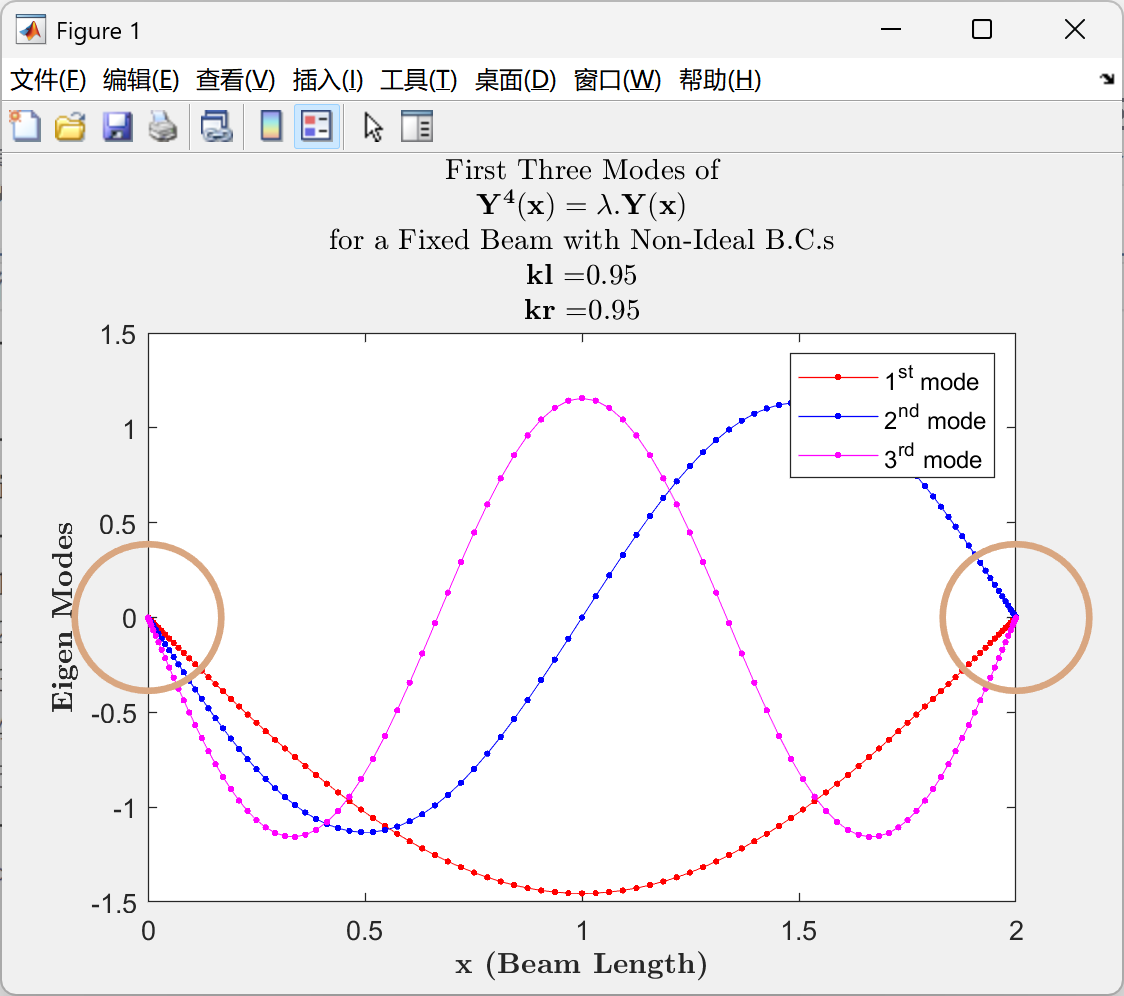

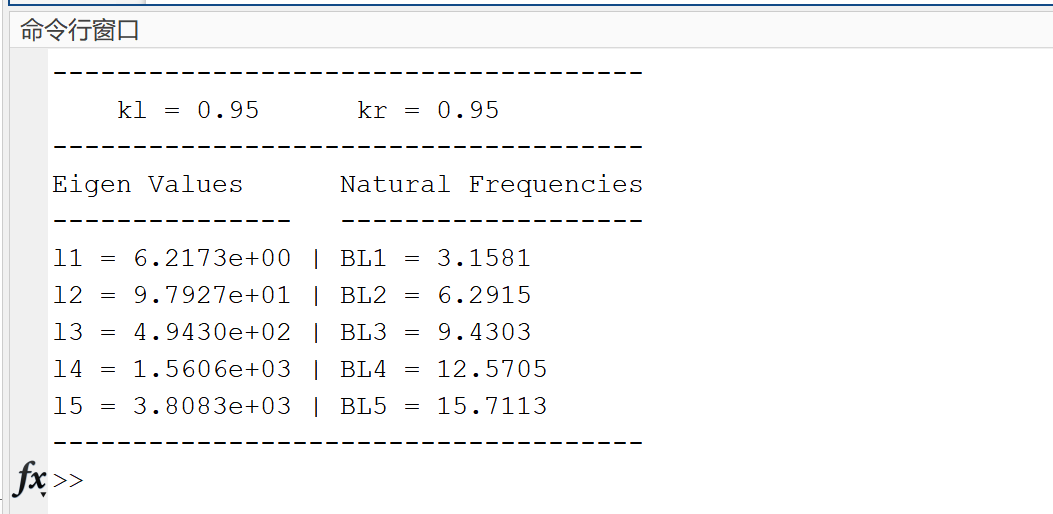

2.1 非理想边界条件下的固支梁仿真

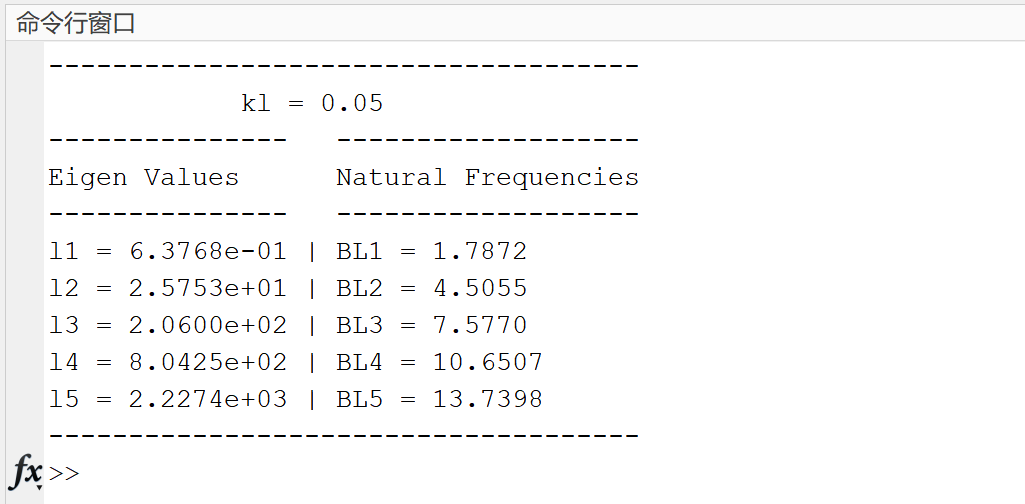

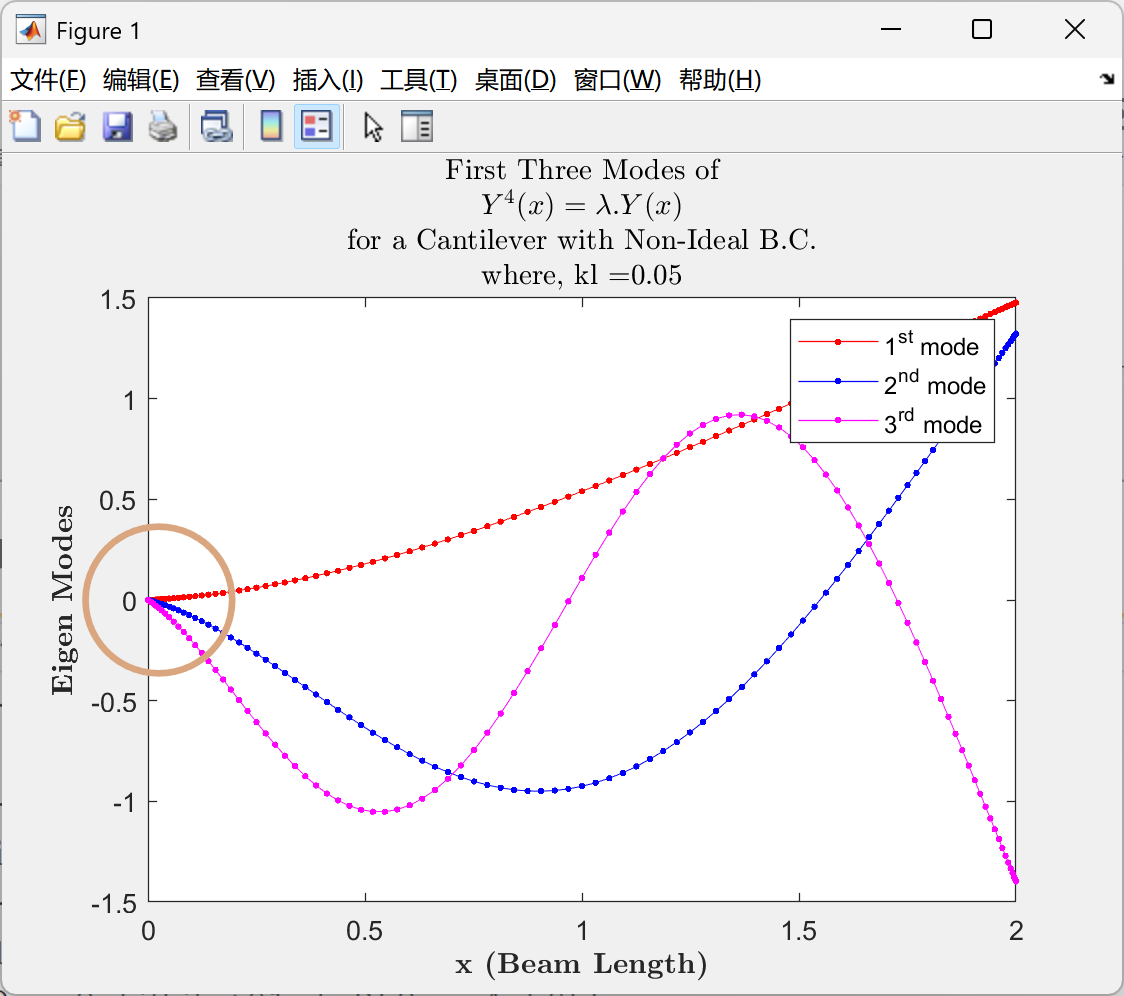

2.2 非理想边界条件下的悬臂梁仿真

部分代码：

% Fresh Start
clear; close all; clc;

% Initiate Variables
L=2;
n =100;
kl_f = 0.05;
kl_step = 0.001;

for kl = 0.00:kl_step:kl_f

    % Create Chebyshev Points
    x = - cos((0:n).*(pi/n)).';
    % Create matrix T
    T = ones(n+1,n+1);
    T(:,2) = x;
    % Create matrix Tp
    Tp = zeros(n+1,n+1);
    Tp(:,2) = 1;
    % Create matrix Tp2
    Tp2 = zeros(n+1,n+1);
    % Create matrix Tp3
    Tp3 = zeros(n+1,n+1);
    % Create matrix Tp4
    Tp4 = zeros(n+1,n+1);
    % Loop to get T,Tp,Tpp Matrices
    for i=3:n+1
        T(:,i) = 2*x.*T(:,i-1)-T(:,i-2);
        Tp(:,i) = 2*T(:,i-1) + 2*x.*Tp(:,i-1) - Tp(:,i-2);
        Tp2(:,i) = 4*Tp(:,i-1) + 2*x.*Tp2(:,i-1) - Tp2(:,i-2);
        Tp3(:,i) = 6*Tp2(:,i-1) + 2*x.*Tp3(:,i-1) - Tp3(:,i-2);
        Tp4(:,i) = 8*Tp3(:,i-1) + 2*x.*Tp4(:,i-1) - Tp4(:,i-2);
    end
    % Solve for A.x = lambda.B.x
    % Form matrix A
    A = Tp4;
    A(1,:) = T(1,:);
    A(2,:) = (1.0-kl)*Tp(1,:)-kl*L*Tp2(1,:);
    A(n,:) = Tp2(n+1,:);
    A(n+1,:) = Tp3(n+1,:);
    % Form matrix B
    B = T;
    B(1,:) = 0;
    B(2,:) = 0;
    B(n,:) = 0;
    B(n+1,:) = 0;
    % Get Eigen Values
    [V,D]=eig(A\B);
    l_s = diag(D);
    l = (16/(L.^4)).*(1./l_s);
    [~,ind]=sort(l);
    % Display Eigenfunctions
    U = T*V(:,ind);
    xstar = (L/2)*(x+1);

    % Generating Plots for Modes
    plot(xstar,U(:,1),'-r.');hold on;
    plot(xstar,U(:,2),'-b.');hold on;
    plot(xstar,U(:,3),'-m.');hold on;
    plot(0.025,0,'ko','MarkerSize',55,'MarkerEdgeColor',...
        [0.85,0.65,0.5],'LineWidth',2.5)
    legend({'1^{st} mode','2^{nd} mode','3^{rd} mode'});
    xlabel('{\bf x (Beam Length)}','Interpreter','latex')
    ylabel('{\bf Eigen Modes}','Interpreter','latex')
    if kl ~= 0
        title({'First Three Modes of','$Y^{4}(x)=\lambda.Y(x)$',...
            'for a Cantilever with Non-Ideal B.C.',...
            strcat('where, kl =',num2str(kl))},'Interpreter','latex')
    else
        title({'First Three Modes of','${\bf Y^{4}(x)=\lambda.Y(x)}$',...
            'for a Cantilever with Ideal B.C.',...
            'where, {\bf kl = 0}'},'Interpreter','latex')
    end
    hold off;

    pause(eps)

end

% Validating Data
fprintf('-------------------------------------\n')
fprintf('            kl = %.2f\n',kl)
fprintf('---------------   -------------------\n')
fprintf('Eigen Values      Natural Frequencies\n')
fprintf('---------------   -------------------\n')
fprintf('l1 = %.4e | BL1 = %.4f\n', l(1), L*nthroot(l(1),4))
fprintf('l2 = %.4e | BL2 = %.4f\n', l(2), L*nthroot(l(2),4))
fprintf('l3 = %.4e | BL3 = %.4f\n', l(3), L*nthroot(l(3),4))
fprintf('l4 = %.4e | BL4 = %.4f\n', l(4), L*nthroot(l(4),4))
fprintf('l5 = %.4e | BL5 = %.4f\n', l(5), L*nthroot(l(5),4))
fprintf('-------------------------------------\n')
