触发器电路仿真与硬件实现

一、RS锁存器

（一）原理

RS锁存器，我们可以简单将它理解为一个存储单元，可以存储一位数据（0或者1）

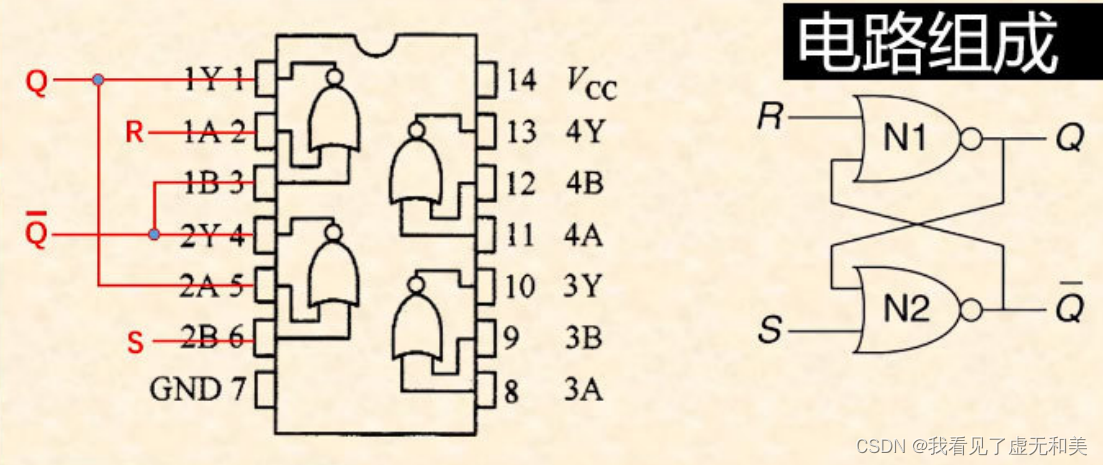

基本的RS锁存器可以用两个与非门或者或非门实现，这里借用ls7400四与非门芯片的两个与非门即可实现：

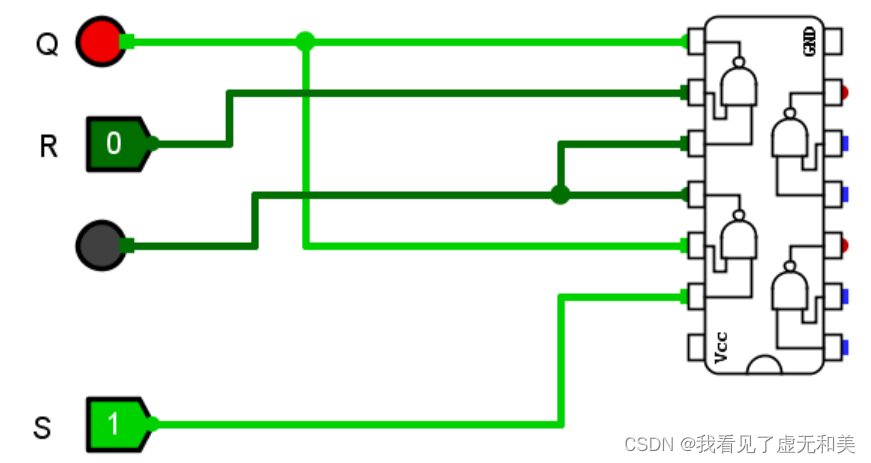

在logisim中可进行仿真验证并理解：

RS触发器中的R表示Reset（复位），S表示Set（置位），说RS触发器输出1，那么就是指Q输出1
对于与非门的RS触发器，即：
R=1、S=0时，那么Q=0
R=0、S=1时，那么Q=1
R=0、S=0时，那么Q保持上个状态
R=1、S=1时，禁止、不稳状态

（二）实验操作

按图接线即可：

二、D型触发器相关

前面RS触发器当输入R=1，S=1的情况时，输出是不确定的状态，这种情况比较棘手。为了解决这个问题，引入了D触发器。

（一）D触发器

1.原理

大致原理如下

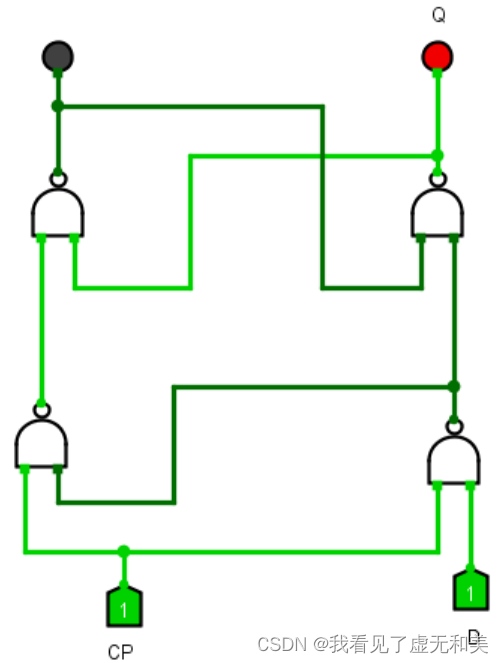

在logisim中可进行仿真验证并理解：

2.实验操作

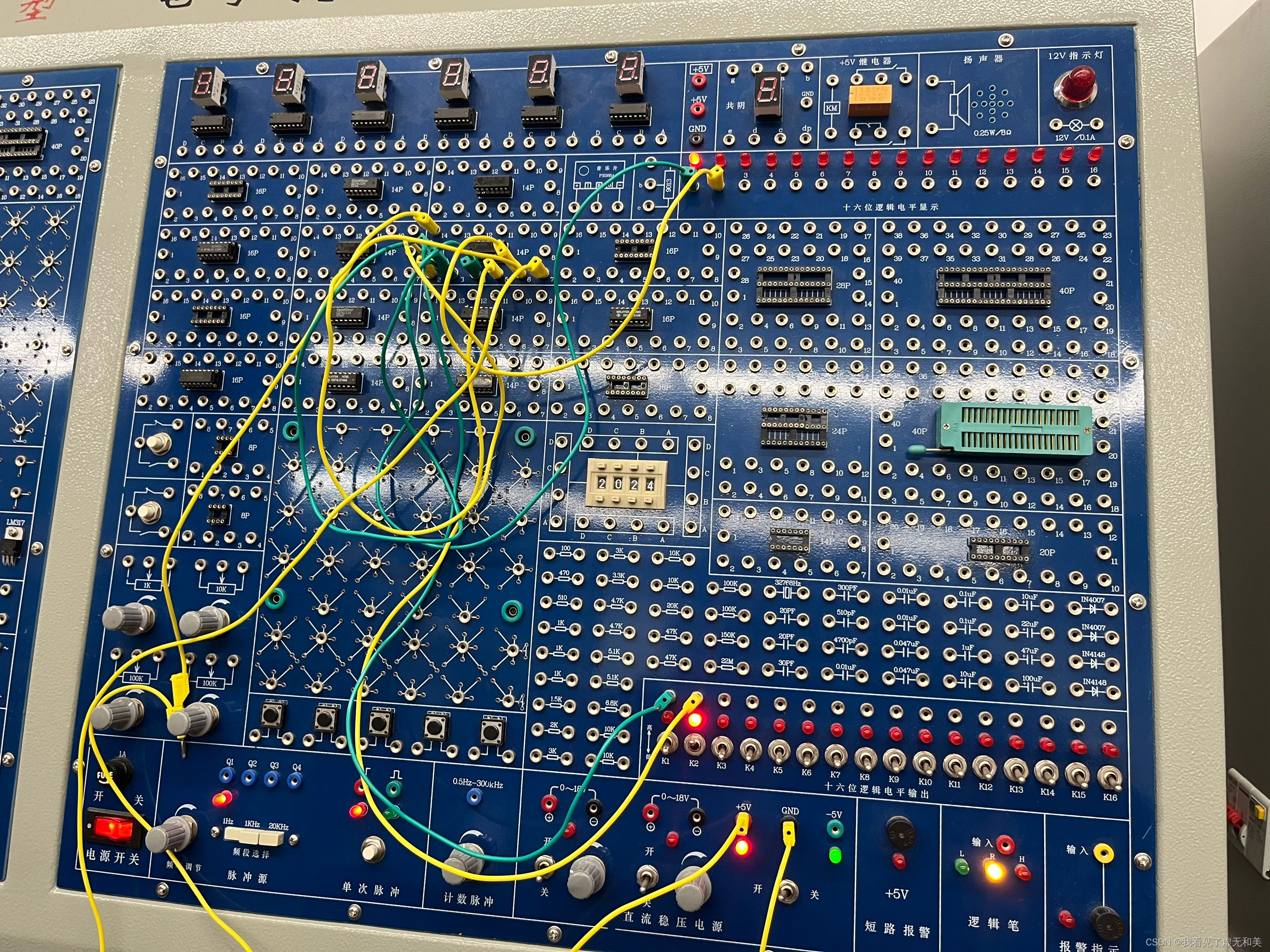

如图

（二）维持阻塞D触发器

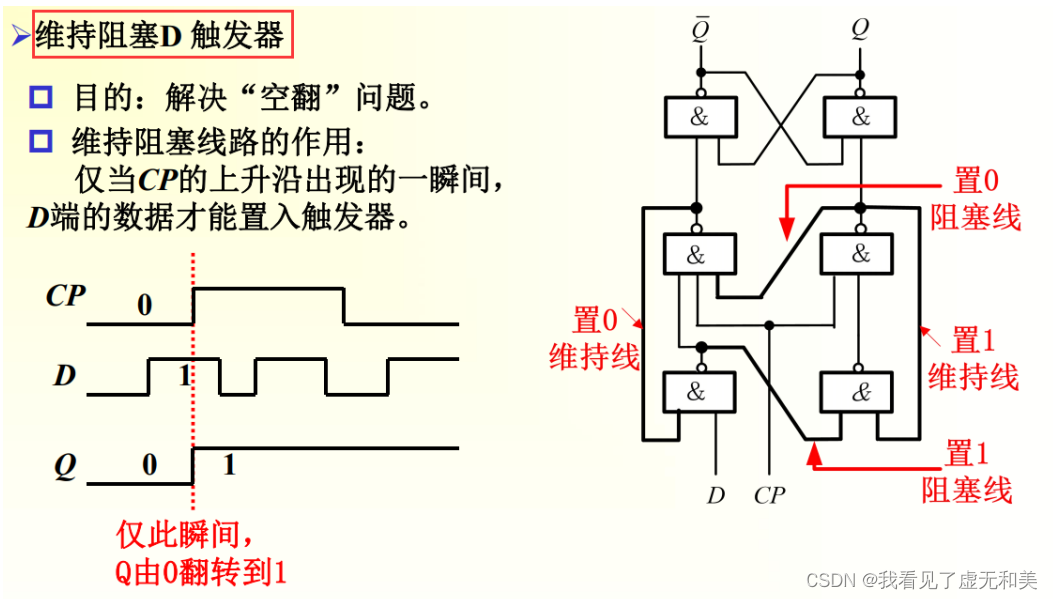

1.原理

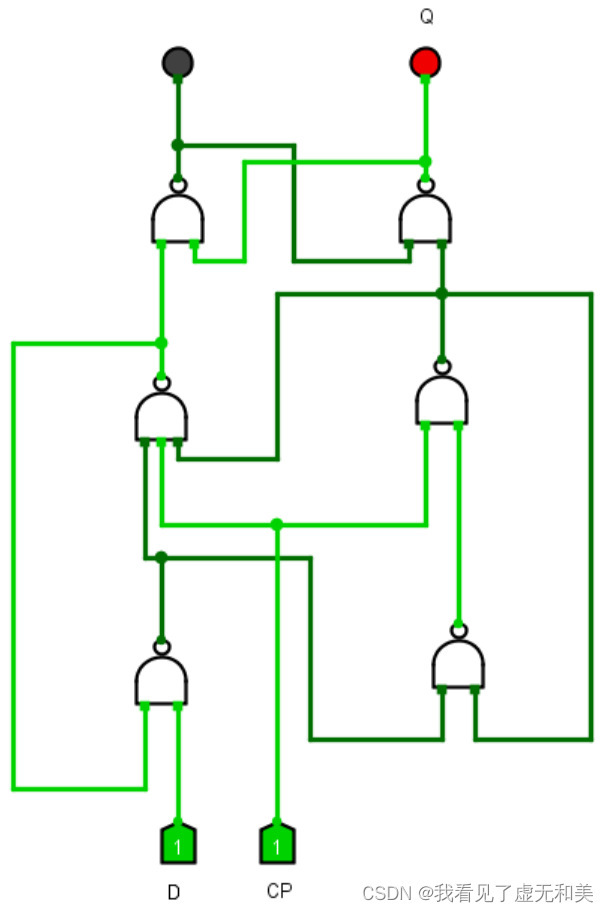

在logisim中可进行仿真验证并理解：

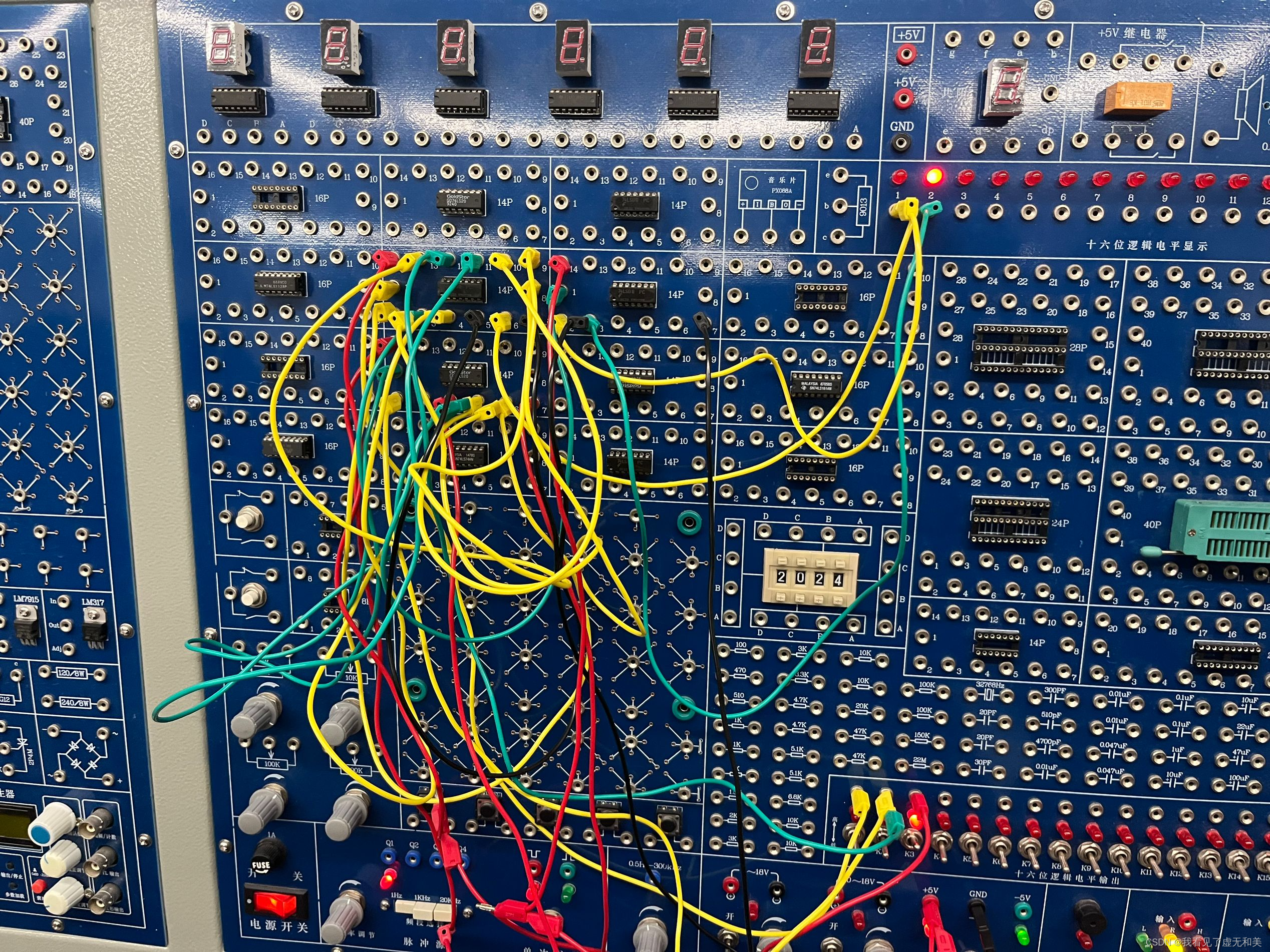

2.实验操作
