使用与非门搭建RS和D锁存器实验

一、RS锁存器

下图为Logisim进行的仿真图

RS锁存器由两个与非门组成，RS触发器中的R表示Reset(复位），5表示set(置位）
在上面的“RS触发器特征表”中：0表示低电平，1表示高电平。
对于或非门的RS触发器，

即：
•R=1、S=0时，那么Q=0
•R=0、S=1时，那么Q=1
。R=0、S=0时，那么Q保持上个状态
•R=1、S=1时，禁止、不稳状态
所谓高电平有效，就是说某引1脚施加高电平时，该引脚的功能就触发了
虽然RS触发器输出有Q和‘Q（它们的值反相），但是平时沟通时是以Q为默认，比如说RS触发器输出 1，那么就是指Q输出1

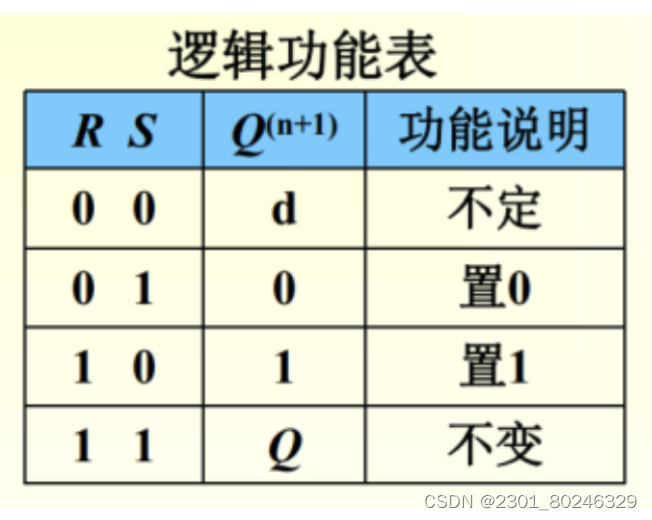

下图为逻辑表

二、D锁存器

下图为Logisim进行的仿真图，第二个是用7400做的（方便硬件连接）

上图为D锁存器结构图，由4个与非门组成，其工作原理为：

1、CP=0；S的变化不能传到右边俩个与非门，Q保持现有状态。

2、CP=1；S经左边俩个与非门转换成一对互补信号送到右边俩个与非门，改变Q的状态。

在CP=1情况下，若S=0，则Q=0；若S=1，则Q=1。


控制台硬件连线

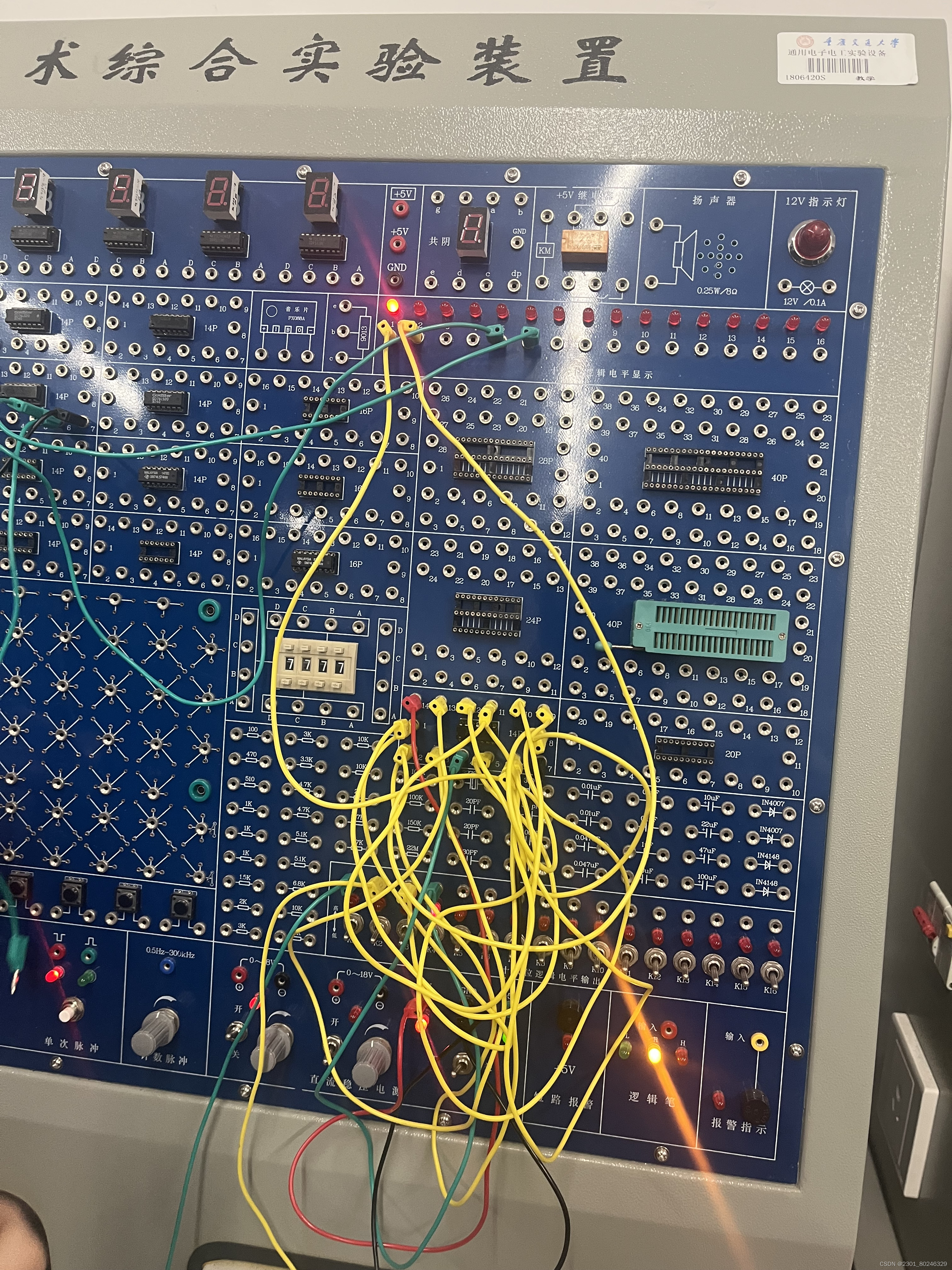

下图控制台连线并验证

线有点乱，不过经过测验即可验证输入输出关系
