引言

HC05是一款低成本、低功耗的蓝牙串口模块，基于CSR8675蓝牙芯片，支持蓝牙4.2规范。它通过UART接口与主控芯片通信，可实现无线串口数据传输，广泛应用于物联网设备、智能家居、远程控制等领域。本文将详解HC05的工作原理，并提供完整的STM32代码实现方案。

一、HC05模块核心特性

1.1 模块参数概览

项目	规格
工作电压	3.3V-5V
通信协议	Bluetooth 4.2
数据速率	最大2Mbps
UART接口波特率	可配置（300-115200bps）
配对方式	AT指令配对/自动配对
有效距离	10米（空旷环境）

1.2 引脚定义

- VCC：5V电源输入
- GND：地线
- TX：蓝牙模块接收端 → 主控发送端
- RX：蓝牙模块发送端 → 主控接收端
- EN：使能引脚（高电平启用）
- STATE：状态指示灯（常亮=配对成功，闪烁=配对中）

二、AT指令配置详解

2.1 基础AT指令表

指令	说明	示例
AT	测试指令	AT → 回显OK
AT+NAME=	设置模块名称	AT+NAME=MyBluetoothModule
AT+BAUD=	设置通信波特率	AT+BAUD=115200
AT+MODE=	设置工作模式（0=透传，1=AT模式）	AT+MODE=0
AT+PAIR=	设置配对密码	AT+PAIR=1234
AT+DISC	进入配对模式	触发配对流程

2.2 进入AT模式的两种方法。

方法一：先按住按键不放，再给模块上电。此时LED 2S闪一次，进入AT模式。波特率固定为38400。

方法二：模块直接上电。此时LED灯快闪(1s两次)。再按下按键，模块也会进入AT指令，此时LED还是快闪。这个时候的波特率和自己设置的一样,默认为9600。1位停止位，无奇偶校验。

三、代码模拟（基于STM32）

//CH05.c

#include "stm32f10x.h"                  // Device header
#include "stdio.h"
#include "stdarg.h"
#include "string.h"

uint8_t HC05_RxData;
uint8_t HC05_RxFlag;
extern uint8_t RxSTA;

void HC05_Init()
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	// 配置 USART1 Tx (PA9) 为复用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	// 配置 USART1 Rx (PA10) 为上拉输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	USART_InitTypeDef USART_InitStructure;
    USART_InitStructure.USART_BaudRate = 9600;
	// 设置串口波特率为9600bps，通信双方需协商一致
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	// 设置数据帧字长为8位，对应一个字节长度
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	// 设置停止位为1位，用于标记数据帧结束
	USART_InitStructure.USART_Parity = USART_Parity_No;
	// 关闭奇偶校验功能，简化通信协议
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	// 禁用硬件流控制（RTS/CTS），适用于无流控需求的场景
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
	// 同时使能接收（Rx）和发送（Tx）模式，实现全双工通信
    USART_Init(USART1, &USART_InitStructure);

	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
	// 使能USART1的接收中断（RXNE中断），当接收数据寄存器非空时触发中断请求
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	// 设置中断优先级分组为2，即2位抢占优先级 + 2位子优先级（共4级抢占、4级子优先级）
	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	// 指定中断源为USART1中断通道
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	// 使能USART1中断通道
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	// 设置抢占优先级为1（分组2中最高优先级为3，最低为0）
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	// 设置子优先级为1（分组2中子优先级范围0-3，数值越小优先级越高）
	NVIC_Init(&NVIC_InitStructure);

	USART_Cmd(USART1,ENABLE);
}

void HC05_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);
	while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
}

void HC05_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)
	{
		HC05_SendByte(Array[i]);
	}
}

void HC05_SendString(char *String)
{
	uint8_t i;
	for(i = 0; String[i] != '\0'; i++)
	{
		HC05_SendByte(String[i]);
	}
}

uint32_t HC05_Pow(uint32_t X,uint32_t Y)
{
	uint32_t Result = 1;
	while(Y--)
	{
		Result *= X;
	}
	return Result;
}

void HC05_SendNumber(uint32_t Number, uint8_t length)
{
	uint8_t i;
	for(i = 0; i < length; i ++)
	{
		HC05_SendByte(Number / HC05_Pow(10, length - i - 1) % 10 + '0');
	}
}

//int fputc(int ch, FILE *f)
//{
//	HC05_SendByte(ch);
//	return ch;
//}

//void HC05_Printf(char *format, ...)
//{
//	char String[100];
//	va_list arg;
//	va_start(arg, format);
//	vsprintf(String, format, arg);
//	va_end(arg);
//	HC05_SendString(String);
//}

uint8_t HC05_GetRxFlag()
{
	if(HC05_RxFlag == 1)
	{
		HC05_RxFlag = 0;
		return 1;
	}
	return 0;
}

uint8_t HC05_GetRxData()
{
	return HC05_RxData;
}

void USART1_IRQHandler()
{
	if(USART_GetFlagStatus(USART1, USART_IT_RXNE) == SET)
	{
		HC05_RxData = USART_ReceiveData(USART1);
		HC05_RxFlag = 1;
		USART_ClearITPendingBit(USART1, USART_IT_RXNE);
	}
}

void HC05_GetData(char *Buf)
{
	uint32_t count = 0, a = 0;
	memset(Buf, 0, sizeof(Buf));

	while(count < 10000)
	{
		if(HC05_GetRxFlag() == 1)
		{
			Buf[a] = HC05_GetRxData();
			a++;
			count = 0;
			RxSTA = 0;
		}
		count++;
	}
}

//CH05.h

#ifndef __HC05_H_
#define __HC05_H_

#include <stdio.h>

void HC05_Init();
void HC05_SendByte(uint8_t Byte);
void HC05_SendArray(uint8_t *Array, uint16_t Length);
void HC05_SendString(char *String);
uint32_t HC05_Pow(uint32_t X,uint32_t Y);
void HC05_SendNumber(uint32_t Number, uint8_t length);
//void HC05_Printf(char *format, ...);
uint8_t HC05_GetRxFlag();
uint8_t HC05_GetRxData();
void HC05_GetData(char *Buf);

#endif

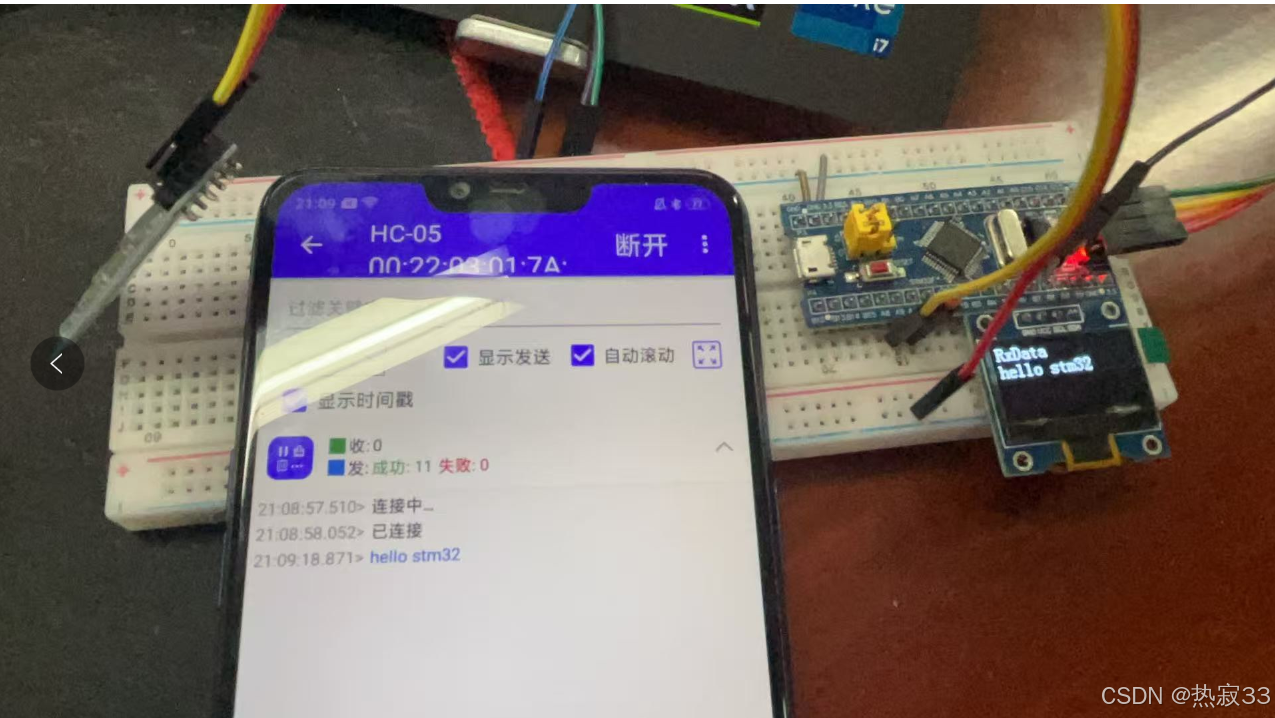

//main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "HC05.h"

uint8_t RxSTA = 1;
char RxData[100] = "None";

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化

	HC05_Init();
	OLED_ShowString(1,1,"RxData");
	while (1)
	{
		HC05_GetData(RxData);
		if(RxSTA == 0)
		{
			OLED_Clear();
			OLED_ShowString(1,1,"RxData");
			OLED_ShowString(2,1,RxData);
			RxSTA = 1;
		}
	}
}
