STM32--RTC实时时钟（详解）

前言：

一、RTC简介

STM32的RTC指的是实时时钟（Real-Time Clock），它是一种用于计时和日期记录的硬件模块。在STM32微控制器中，RTC模块是由一个32位的计数器和一组用于保存日期和时间的寄存器组成的。

RTC模块具有很高的精度和稳定性，并且能够在微控制器断电时继续运行，从而保持准确的时间和日期信息。它通常用于需要精确定时和实时数据记录的应用场景，例如时钟、日历、定时器、闹钟、数据采集等。

STM32的RTC模块提供了一系列的功能，包括时钟频率配置、时间和日期的设置与读取、闹钟的设置与触发、定时器功能、中断控制等。通过配置和使用RTC模块，开发者可以实现各种与时间相关的功能和应用。

二、RTC特点

三、RTC时钟

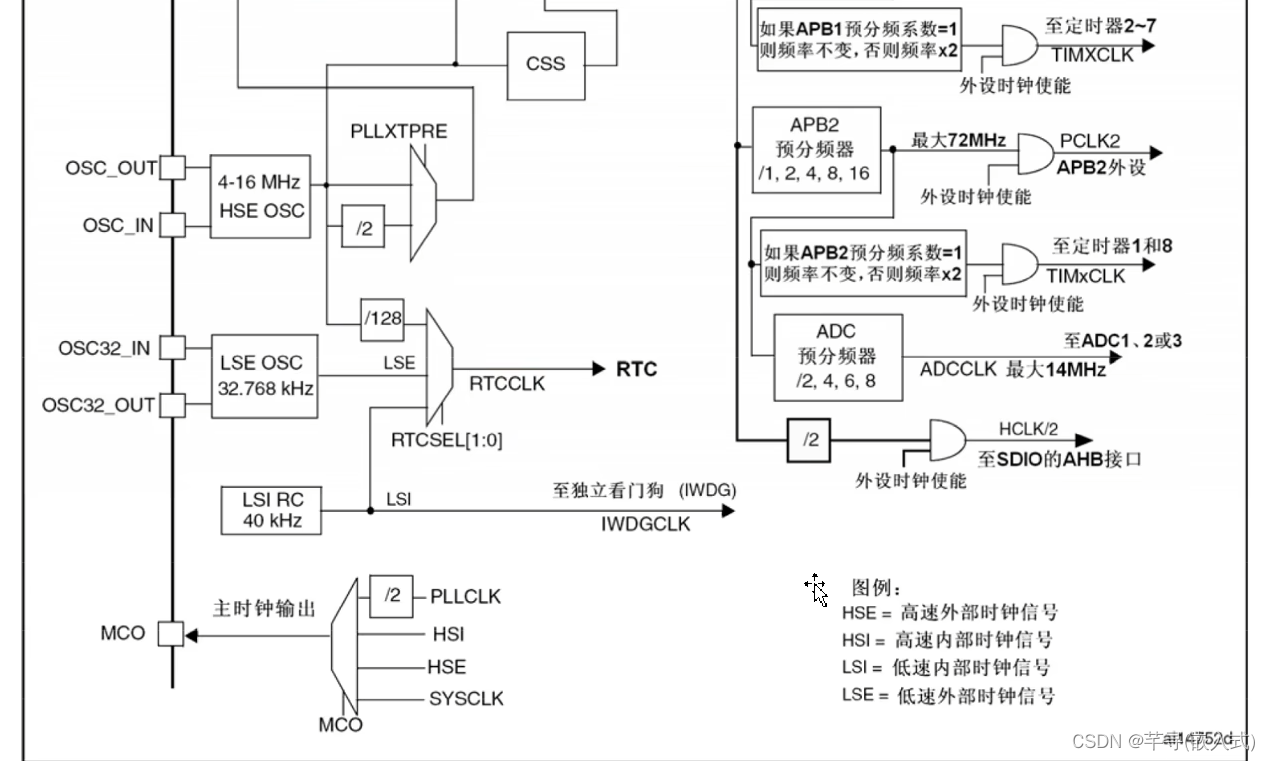

RTC的时钟来源主要有三路，但一般选择中间的那一路。因为它有备用电池供电，可以实现主电源掉电仍然走时；而且32.768kHz正好是2的15次方，经过一个15位的分频器的自然溢出（15位计数器记到最大值32768后自然溢出），就能很方便得到1Hz的频率。

四、BKP简介

BKP本质上是RAM存储器，掉电丢失；

TAMPER：在引脚产生上升沿或者下降沿的时候产生侵入事件；

五、BKP基本结构

小容量和中容量只有DR1~DR10；大容量和互联型有DR1~DR42；

六、RTC框图

RTC_PRL：计数目标（写入n，就是n+1分频）；

RTC_DIV：自减计数器，每来一个输入时钟，DIV的值自减一次，减到0后再来一个时钟，从PRL获取到重装值继续自减；

RTC_CNT：Unix时间戳的秒计数器；

RTC_ALR：闹钟寄存器， 当CNT=ALR时会产生RTC_Alarm闹钟信号，就能进入右边的中断系统；同时也可以让STM32退出待机模式；

中断：RTC_Second，秒中断：开启后每秒进一次RTC中断；RTC_Overflow，溢出中断：CNT溢出；RTC_Alarm，闹钟中断：CNT=ALR时会触发中断，同时也可以让STM32退出待机模式；

七、RTC基本结构

八、RTC操作注意事项
