从原理的视角，一文彻底弄懂FPGA的查找表（LUT）、CLB

我学东西有个特点，喜欢从原理的层面彻底弄懂一个知识点，这几天想弄明白FPGA的查找表，但发现很多博文写的很模糊，看了以后仍然不是很明白。当然，可能是作者自己弄懂了，但没有站在新人的角度来详细的解释。通过多方资料查找，终于把原理彻底搞懂，在此记录一下吧。如果朋友看了我的文章后，仍然不明白的，欢迎随时交流。

背景知识

我最早接触逻辑门是在初中物理的一堂课上，当时课本的小知识栏讲了一个家用自动晾衣架，原理挺简单，就是晚上或者下雨天晾衣架可以自动收回。当时觉得这种与非门电路太奇妙了！
假如我们用A表示白天，用$\overline{A}$表示晚上，用B表示晴天，用$\overline{B}$表示阴天或雨天。用y表示晾衣架的控制，为1时收回，为0时伸出。
我们可以据此得到一个真值表

A	B		y
0	0	$\overline{A}\overline{B}$	1
0	1	$\overline{A}B$	1
1	0	$A\overline{B}$	1
1	1	$AB$	0

逻辑表达式写为

$y=\overline{A}\overline{B}+\overline{A}B+A\overline{B}$

这就是晾衣架收回的条件。

这个控制逻辑如果用查找表如何设计呢？我们先设计4个bit的RAM，RAM里存储的数据就是1110， 然后A和B分别控制双路选择器，连接方式见下图，选择器的输出结果为y。

FPGA的LUT

继续上面的思路，假如我要实现

$y=（AandB）orC$

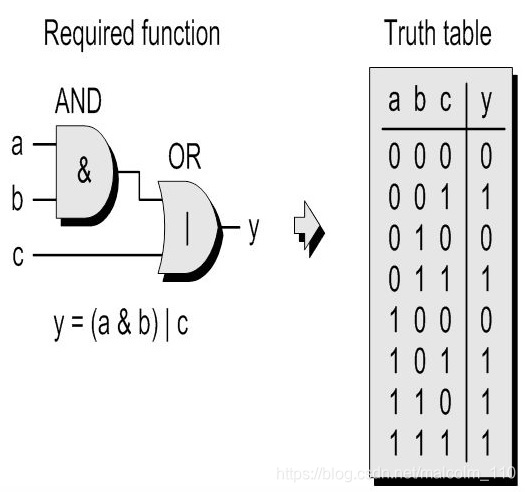

把它的真值表列出来就是如下结果

那么我的查找表RAM只需要8bit，填入01010111即可。
从这两个例子我们应该能够想到，对于FPGA器件，要实现一定的逻辑功能，只需要往查找表单元的RAM里写入对应的真值表输出值即可。

对于下面4输入的一个逻辑，想要实现
$y=\overline{abcd}+abcd+ab\overline{cd}$
查找表RAM的 配置值为0x8009 即 1000 0000 0000 1001

Xinlinx的FPGA查找表一般设计为6个输入，那么就需要64bit的RAM来存储6个变量所有的可能组合，这个查找表也可以作为两个5输入的查找表使用。

在FPGA的开发中，可以用直接配置LUT的方式实现逻辑功能。
比如要实现二输入的 NAND gate

在verilog中我们一般写成这样

y=~(a&b)

转化成 LUT 的方式可能是这样

// LUT6: 6-input Look-Up Table with general output
// 7 Series
// Xilinx HDL Libraries Guide, version 2012.2
LUT6 #(
.INIT(64'h0000000000000007) // Specify LUT Contents
) LUT6_inst (
.O(y), // LUT general output
.I0(a), // LUT input
.I1(b), // LUT input
.I2(0), // LUT input
.I3(0), // LUT input
.I4(0), // LUT input
.I5(0) // LUT input
);
// End of LUT6_inst instantiation

FPGA的CLB

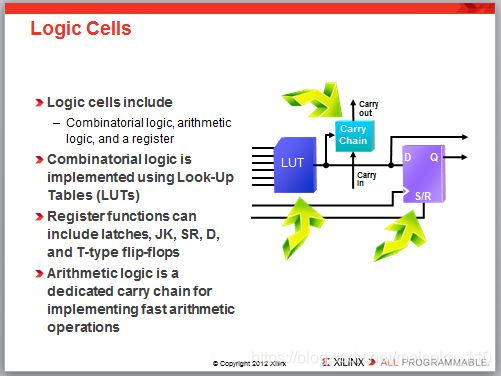

从上面的介绍我们可以看出，查找表是一些组合逻辑电路，主要是用RAM+MUX2来实现一定的组合逻辑功能。我们知道逻辑电路都会有延时，所以为了确保电路的工作稳定，还需要有同步单元才行。

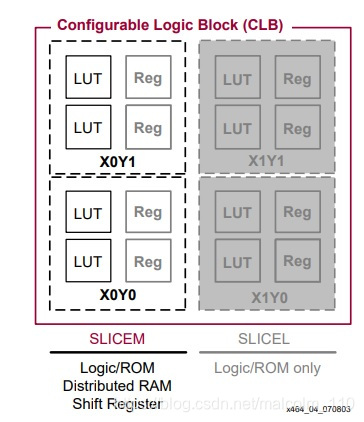

在FPGA中，每个5输入的查找表后面有一个触发器，那么6输入的查找表有两个触发器。每四个6输入的查找表加2个触发器以及一个进位加法运算器组成一个slice，两个slice组成一个CLB单元。
slice 又分为SLICEM和SLICEL，M的意思是memory，L的意思是logic，区别是SLICEM除了做查找表用之外，还可以用作RAM，这种叫做分散式RAM单元(Distributed RAM)。初次之外，SLICEM还可以用作移位寄存器，本篇就不做展开，等以后再叙吧。SLICEL只能做查找表用。

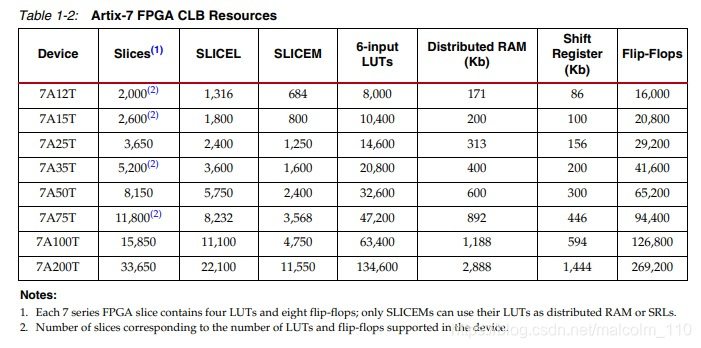

说到这里，我们应该能读懂FPGA的手册中关于资源的描述了。从中可以看出SLICE的数量等于SLICEM+SLICEL.

到这里就可以明白FPGA大致是如何组成的了，FPGA是一个复杂度极高的集成器件，后续更深入的理解请关注我的其它博文。有用的话点个赞吧。
