最坏情况电路分析

数学工具用于最坏情况电路分析

• 推导电路方程
• 通过最坏情况电路分析（WCCA）、极值分析（EVA）、统计公差分析（RSS）、蒙特卡洛模拟（MCA）和灵敏度分析（SA）等方法分析电路的容差
• 生成设计报告

最坏情况电路分析的使用

Worst-Case Circuit Analysis（WCCA）是一系列技术手段，用于评估电子电路在极端环境或工作条件下的性能。WCCA 能够显示参数变化对电路性能的影响，帮助工程师设计出能够在整个生命周期内保持合规的系统。通过 WCCA 分析，可以确定电路在极端条件下的性能表现，从而确保电路设计的可靠性和安全性。

使用 Maple 或 Maple Flow来管理您的最坏情况分析项目，可以帮助您节省时间并降低错误率，让您能够识别出由于温度、电压、电流等参数的最小-最大变化可能引起的潜在问题。在 WCCA 方程中使用变量来代表这些参数，可以方便地进行更改并实时更新工作表中的结果。

• 选择 Maple Flow：如果您需要一个数学工具，完成计算和生成报告，高效地整合计算和方程到您的 WCCA 报告中。
• 选择 Maple：如果您不仅仅需要计算和生成报告，还希望支持高级分析和编程、GUI 应用程序、更好地控制报告格式、连接到其他设计工具等。

使用 Maple Flow进行 WCCA

Maple Flow 提供了一个用户友好的、自由格式的计算环境，帮助您轻松准备 WCCA 报告。

• 以清晰、专业的版式格式化您的 WCCA 报告，包括注释、图像和参考文献
• 推导出电路方程，并以易于阅读的自然数学符号展示它们
• 您的数学运算是实时的。当设计项目中的参数发生变化时，结果会自动更新

电子工程师喜爱 Maple Flow 的原因：

“它消除了单位转换错误“
在定义变量时指定单位，确保它们在报告中正确传递。

“求解器命令触手可及”
随时访问超过 5000 个高效的数学函数，节省进行极值分析（EVA）、蒙特卡洛、参数分析和统计回归分析的时间。

“我可以轻松导入元器件参考数据列表”
从电子表格和文本文件中导入数据，直接用于 WCCA 计算。

下载免费试用版 Maple Flow 软件

Mathcad 迁移助手

使用 Maple 进行 WCCA

Maple 是一个功能强大的工程计算工具，它能够加速并提高 WCCA 流程的效率，并且可以与您现有的工具链无缝对接。

• 在 Maple 单一工具中集合所有计算步骤，用于准备、分析和展示方程和结果
• 利用 Maple 执行所有可能的数学运算和计算任务，其功能远超常规所需
• 与您的电子工程工具链相连，轻松将电路网表数据和元器件属性数据文件整合到您的方程中

电子工程师喜爱 Maple 的原因：

“工具间的成果传递避免了手动输入错误”
通过创建 Maple 工作表，可以在电路设计工具的参数更新时自动同步，并实时反馈到您的应力分析、降额限制、物料清单和最终结果中，确保设计规格变更时的准确性。

“创建可重用的设计模板帮助我节省了大量时间”
在 Maple 中构建可重用的电路方程库和特定分析功能，可快速用于新的项目。

下载免费试用版 Maple 软件

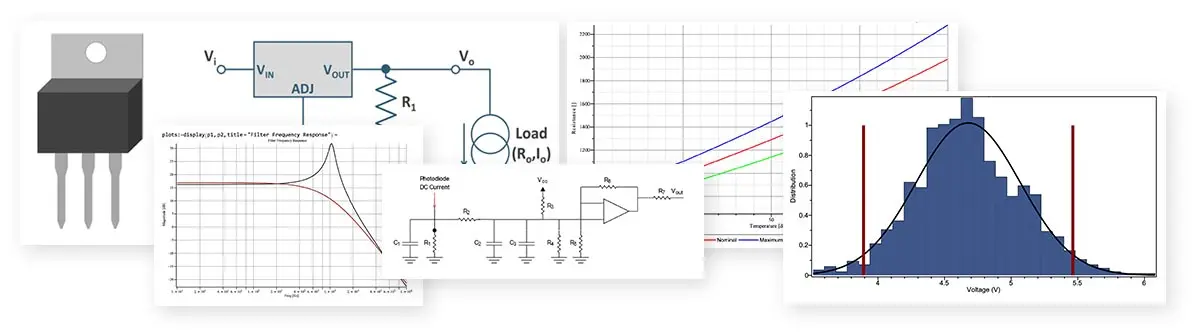

加速基于数学的分析

Maple Flow 和 Maple 中用于绘图和方程的高级数学命令让更新分析和生成结果的工作流程更简单、速度更快。Maple 还提供了高级编程语言，可以进一步深化您的数据分析您可以轻松实现以下基于数学的技术：

• 极值分析 (EVA)
  • 对电路在所有元器件参数极端值组合情况下的行为进行仿真。例如，一个标称值为 5Ω、容差为 ±5% 的电阻，会在 4.75Ω 和 5.25Ω 的极端值下进行仿真，并且与所有其他元器件的极端值组合进行综合考量。
  • 可以实施对称和非对称的容差仿真。

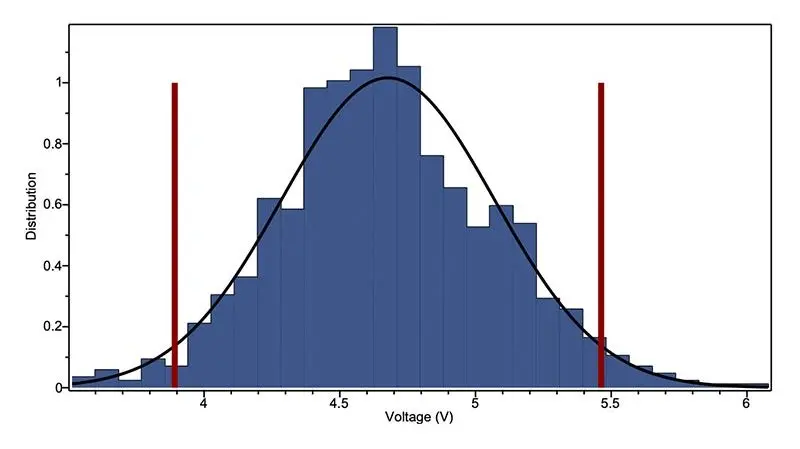

• 蒙特卡洛分析 (MCA)
  • 从分布中随机选择参数，并对电路进行仿真，次数可以从 1,000 次到 100,000 次不等。
  • 您可以生成直方图，计算最小值和最大值，查看结果的统计分布等。
• 灵敏度分析 (SA)
  • 您可以计算电路相对于每个元器件参数的符号或数值偏导数。这些可以用来微调电路方程。
  • 您可以完成频分析，包括相位和幅度图表。
• 统计公差分析 (RSS) 分析
  • 使用了统计方法，假设大多数元器件位于容差区域的中间，而不是极端值。
• 优化
  • 您可以在特定范围内变化元器件值来优化电路方程。

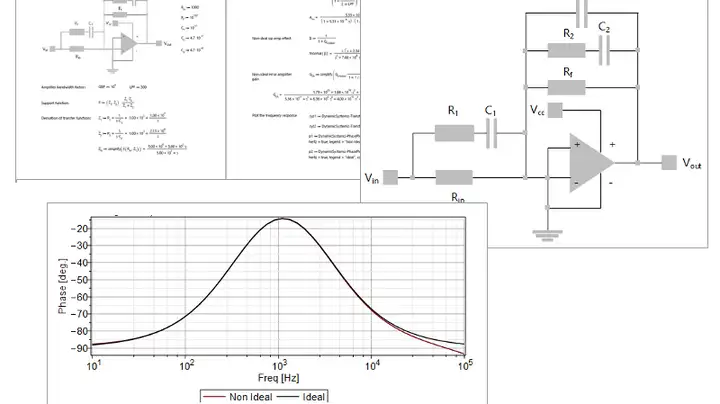

您还可以通过应用 Kirchoff 的电流和电压定律，符号方式地推导电路方程。结果方程可以符号方式重新排列和化简。如果方程是传递函数，您可以从传递函数生成相位图和幅图。

根据分析结果，可以对电路进行重新设计，以最小化由于参数变化导致的故障（或者，将最初设计过度的电路通过使用成本更低、容差更宽的元器件来降低制造成本）

应用下载

1. 提高不利工况下的可靠

WCCA 的目标是在最极端的条件下，以及在不规范应用的情况下，确保设备能够可靠运行。在采购元器件前，工程师可以执行极值分析（EVA），量化元器件参数的数学敏感度，并在 Maple Flow 中记录参数的极值。这种方法减少了对测试的依赖，因为测试结果仅适用于特定批次，并且在将元器件置于极端条件（例如温度、电压、功率等）时，可能会对硬件造成过度的应力。

下载应用

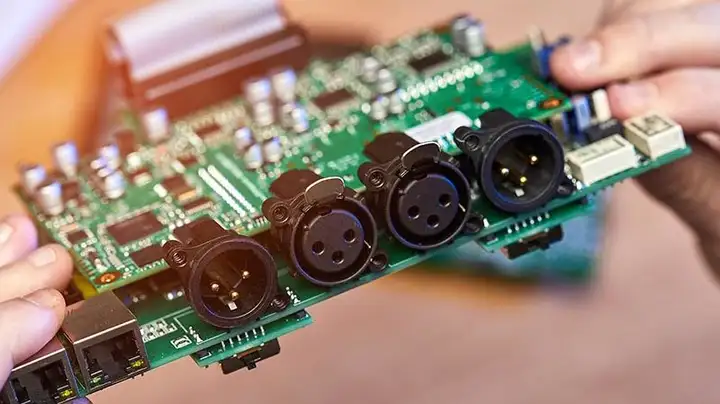

2. 理解影响最大的部件

有些元器件对电路功能性能的影响比其他元器件更大。电源、连接器和接口在正常运行时就可能导致输出变化，但每个组件都有其贡献效果。灵敏度分析（SA）用于发现特定电路特性随着组件输入值变化而变化的程度。结果将指导电路的设计规范，并可以用来突出显示哪些部件应该优先考虑进行质量保证或额外测试。

下载应用

3. 控制制造过程中的波动

电子元器件（例如电阻器和电容器）是大批量生产的。原材料或加工质量的不一致性可能会影响元器件的性能。考虑到电路中元器件的数量以及它们参数的分布，电路可能无法按照设计要求运行。这种风险必须在设计过程中及早识别、管理和减轻。

性能波动可能具有统计分布特点（例如，一批电阻器的电阻可能由正态分布描述）。工程师可以使用 Maple Flow 的计算能力来执行统计公差分析（RSS）或蒙特卡洛分析（MCA），以评估部件容差并确定电路设计的裕度。

下载应用

4. 识别设计关注和性能阈值

Maple Flow 是编写电路设计考虑因素的理想工具。在灵活的纸张式工作表上，添加设计说明、方程和图表。重要的设计部分，如安全阈值、材料性能特性，以及关于老化和环境条件的假设，都可以清晰地呈现，以创建一个精美的专业技术文档。

下载应用

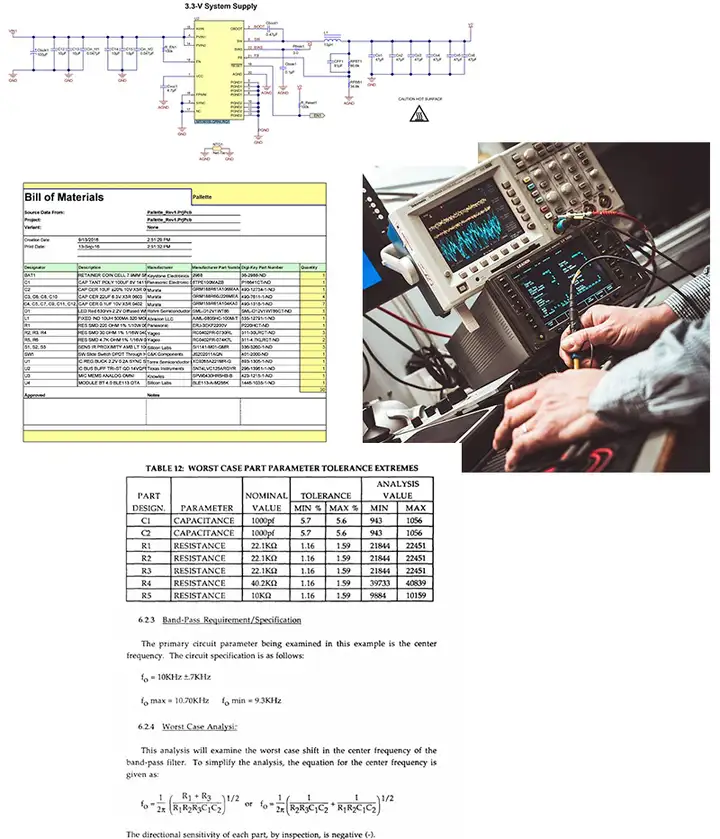

5. 使用 Maple 改进 WCCA 工作流流程

完成最坏情况电路分析（WCCA）评估和分析的工作量很大，越早越好，因为分析结果会影响关键的设计决策。因此，负责 WCCA 的电气工程师追求的不仅是计算的速度和准确性，还有在项目需求变化或更换部件时的快速响应能力。鉴于工程师们通常需要在多种电气设计软件(如 AltiumTM, LTSpice 等),之间切换，自动化和精简设计文档流程显得尤为重要。
此时，Maple 作为世界一流的工程计算软件，能够帮助管理和精确处理底层的方程和表达式。Maple 软件提供了灵活的集成方案，能够从多个来源导入电气工程数据和组件属性列表，并且内置了脚本来加速WCCA报告的制作。
以下是提升整体流程效率的几个关键点：

• 捕捉电路设计的关键信息，如网络拓扑、子系统变量和源负载信息，并利用 Maple 及其免费的 Syrup 函数包来解析这些信息，为进一步分析做好准备。
• 通过减少在不同计算工具间传递结果所需的工具数量，显著简化工作流程。如果工程师在 Maple 中定义了参数，并执行了所有的应力分析和降额计算，那么可以在同一个工具中生成包含材料清单在内的综合报告。
• 建立一个网络驱动器上的组件数据和程序存储库，实现 Maple 对属性表的动态链接，确保参数值（最小值、标称值、最大值）能够自动输入到方程和分析中。
• 利用 Maple 内置的优化和参数扫描工具，可以大幅节省处理方程和求解器的时间，特别是在处理子电路、进行应力分析和确定降额极限时。
• 清晰地展示数据和分析结果，便于同行评审或跨团队分享工作。Maple 工作表中的节摘要表格能够凸显关键发现，并且随着设计标准的变动或组件选择的更新而自动刷新。

一旦电子工程师熟练使用 Maple 并将其纳入日常工具链，他们将显著减少因单位转换和手动输入导致的错误，并极大加快 WCCA 报告的编制速度——以往需要数周准备的报告，现在仅需几天即可完成。

下载免费试用版 Maple 软件

了解更多关于 WCCA 的内容
