🔥 内容介绍

摘要: 本文探讨了双脉冲固体火箭发动机外弹道轨迹的Matlab仿真方法。首先，建立了双脉冲固体火箭发动机的动力学模型，考虑了推力脉冲特性、空气阻力、重力以及地球自转的影响。随后，利用Matlab中的数值积分算法，对火箭的运动方程进行求解，模拟了火箭在不同初始条件和参数下的飞行轨迹。最后，通过仿真结果分析，探讨了关键参数对火箭外弹道的影响，并验证了模型的有效性。

关键词: 双脉冲固体火箭发动机；外弹道；Matlab仿真；数值积分；空气动力学

1. 引言

双脉冲固体火箭发动机以其结构简单、可靠性高、存储寿命长等优点，广泛应用于空间飞行器姿态控制、卫星轨道机动以及战术导弹等领域。准确预测双脉冲固体火箭发动机的飞行轨迹，对于其设计、控制和应用至关重要。传统的分析方法往往过于简化，难以精确反映实际飞行情况。随着计算机技术的发展，利用Matlab等数值仿真工具进行外弹道模拟成为一种有效手段。本文基于六自由度动力学模型，采用Matlab软件对双脉冲固体火箭发动机的外弹道进行仿真，分析了不同参数对飞行轨迹的影响，为火箭设计和应用提供参考。

2. 动力学模型建立

本文建立的双脉冲固体火箭发动机六自由度动力学模型考虑了以下因素：

推力模型: 双脉冲固体火箭发动机的推力并非连续，而是由两个独立的脉冲组成。每个脉冲的推力大小和持续时间可以根据实际情况设定。本文采用时间相关的推力函数来描述推力变化，例如：
```
F(t) = F_max * (u(t-t1) - u(t-t2))
```
其中，F_max 为最大推力，t1 和 t2 分别为脉冲起始和结束时间，u(t) 为单位阶跃函数。更复杂的推力曲线可以根据实际发动机数据拟合得到。
空气阻力模型: 空气阻力是影响火箭外弹道的重要因素。本文采用标准的空气阻力模型：

D = 0.5 * ρ * V^2 * S * Cd

其中，ρ 为空气密度（与高度有关），V 为火箭速度，S 为火箭参考面积，Cd 为空气阻力系数（可能与马赫数有关）。空气密度可以根据标准大气模型计算。
重力模型: 考虑地球的重力加速度，其大小和方向会随着火箭的位置变化而变化。本文采用WGS-84椭球模型计算重力加速度。
地球自转: 地球自转会对火箭的运动轨迹产生影响，尤其是在长距离飞行时。本文考虑科里奥利力的影响，将其加入运动方程。

基于上述因素，可以建立火箭的六自由度运动方程，该方程组是一个非线性微分方程组，需要采用数值方法求解。

3. Matlab仿真与数值求解

利用Matlab的ode45函数，可以高效地求解火箭的运动方程。ode45函数是一种基于龙格-库塔法的数值积分算法，能够以较高的精度求解常微分方程组。在编写Matlab程序时，需要首先定义运动方程，然后调用ode45函数进行数值积分，得到火箭在不同时间点的位移、速度、姿态等信息。

程序中需要设置初始条件，例如火箭的初始位置、速度、姿态角以及发动机参数（推力大小、脉冲持续时间等）。通过改变这些参数，可以模拟不同飞行条件下的火箭轨迹。

4. 仿真结果与分析

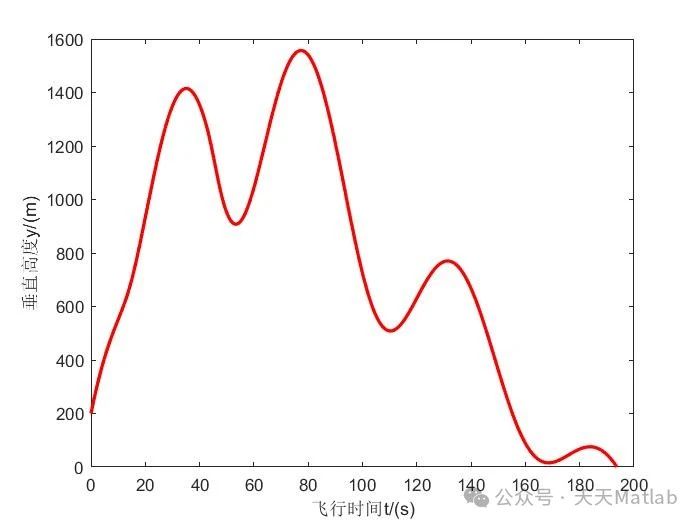

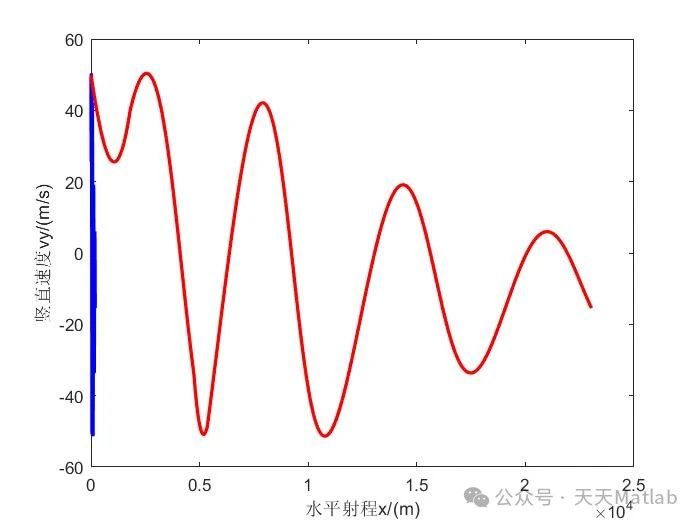

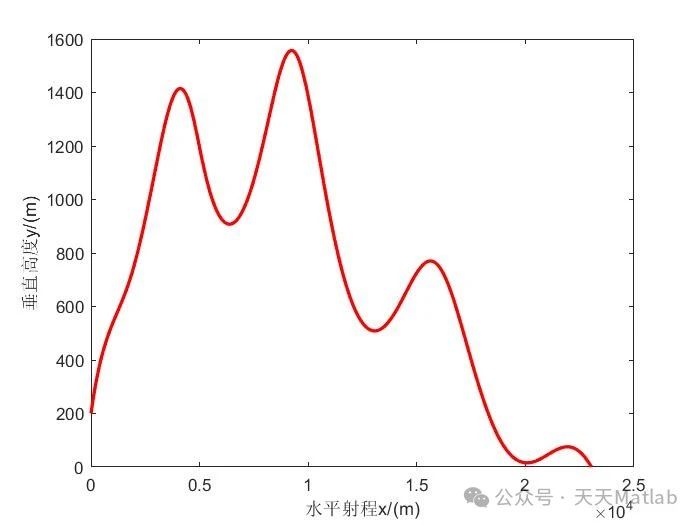

通过Matlab仿真，可以得到火箭的三维飞行轨迹、速度变化曲线、姿态变化曲线等。通过分析这些结果，可以研究不同参数对火箭外弹道的的影响，例如：

推力大小和脉冲时间间隔对射程的影响: 更大的推力或更长的脉冲持续时间通常会导致更远的射程。脉冲时间间隔也会显著影响最终落点。
发射角度对射程和高度的影响: 不同的发射角度会产生不同的飞行轨迹，从而影响射程和最大高度。
空气阻力系数对飞行轨迹的影响: 空气阻力会显著影响火箭的飞行速度和射程。

此外，仿真结果可以用来验证动力学模型的有效性，并为火箭的设计和控制提供依据。可以通过与实际飞行数据或风洞实验数据进行对比，评估模型的精度。

5. 结论

本文基于六自由度动力学模型，利用Matlab软件对双脉冲固体火箭发动机的外弹道进行了仿真。通过建立考虑推力脉冲、空气阻力、重力以及地球自转的动力学模型，并采用ode45函数进行数值积分，模拟了火箭在不同初始条件和参数下的飞行轨迹。仿真结果分析表明，关键参数对火箭外弹道有显著影响，本文提出的仿真方法可以有效地预测双脉冲固体火箭发动机的飞行轨迹，为火箭设计和应用提供参考。未来的工作可以考虑更复杂的因素，例如风的影响、发动机推力偏差等，以提高模型的精度和实用性。同时，可以探索更高级的数值积分算法和优化方法，以提高仿真效率。
