【波束形成】基于matlab的时域圆阵波束形成（窄带信号）

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

时域圆阵波束形成技术在阵列信号处理领域占据着重要地位，尤其在窄带信号处理中应用广泛。其核心思想是利用圆形阵列的特殊几何结构，通过对接收信号进行空间滤波，实现对目标信号的增强和干扰信号的抑制。本文将详细阐述窄带信号时域圆阵波束形成的基本原理、常用算法以及性能分析，并探讨其应用前景与局限性。

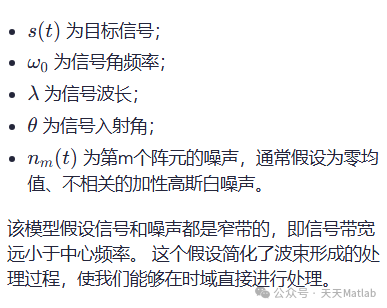

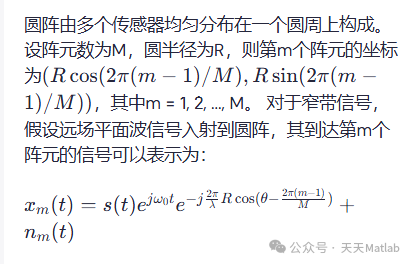

一、圆阵结构及信号模型

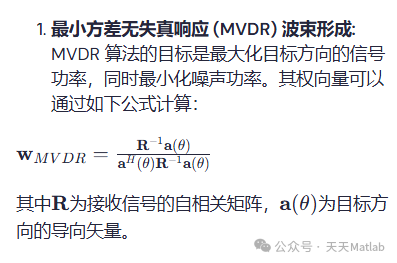

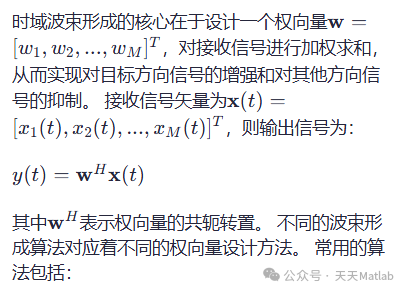

二、时域波束形成算法

三、性能分析

圆阵波束形成的性能受到多个因素的影响，包括：

• 阵元数M: 阵元数越多，波束宽度越窄，空间分辨率越高，抗干扰能力越强。

• 信噪比 (SNR): 信噪比越高，波束形成的性能越好。

• 阵元间距: 阵元间距的选择需要考虑空间采样定理，避免栅瓣效应。

• 算法选择: 不同的波束形成算法具有不同的性能特点，需要根据实际情况选择合适的算法。

此外，圆阵波束形成的性能还受到多径效应、阵元误差等因素的影响。

四、应用前景与局限性

时域圆阵波束形成技术在许多领域都有广泛的应用，例如：

• 雷达系统: 用于目标检测、参数估计和跟踪。

• 声呐系统: 用于水下目标探测和定位。

• 无线通信: 用于干扰抑制和波束赋形。

然而，时域圆阵波束形成技术也存在一些局限性：

• 计算复杂度: 尤其在阵元数较多时，计算复杂度较高。

• 对阵列误差敏感: 阵元位置误差会影响波束形成的性能。

• 对多径效应敏感: 多径效应会造成波束形成性能下降。

五、结论

时域圆阵波束形成是窄带信号处理中一种重要的技术，其利用圆阵的特殊几何结构，通过设计合适的权向量实现对目标信号的增强和干扰信号的抑制。 本文对窄带信号时域圆阵波束形成的基本原理、常用算法、性能分析以及应用前景和局限性进行了详细的阐述。 未来研究可以关注如何提高算法的效率，降低对阵列误差和多径效应的敏感性，以及拓展其在更多领域的应用。 例如，结合自适应算法，改进对非平稳噪声的处理能力，以及深入研究非均匀圆阵的波束形成技术等，都是值得进一步研究的方向。

📣 部分代码

ar all

close all

style=1;

method=[1];

if (style==1) disp('信号类型：圆阵窄带信号');

else disp('信号类型：圆阵宽带信号');

end

lenm=length(method);

for k=1:lenm

    if (method(k)==1)

        disp('算法：时延波束形成')

    elseif(method(k)==2)

        disp('算法：相移波束形成')

    elseif(method(k)==3)

        disp('算法：频域波束形成');

    end

end

thita=90;  %%信号入射方位

signal_scan=360; %%生成信号时可接收信号的开角范围

N=64;

dthita=5.625;%%波束形成时，搜索角度旋转步长

scan=120;%%波束形成时的开角范围

disp(['仿真信号入射方位：' num2str(thita) '度']);

disp(['制造信号的开角范围：' num2str(signal_scan) '度']);

disp(['搜索角度旋转步长：' num2str(dthita) '度']);

disp(['波束形成时的开角范围：' num2str(scan) '度']);

c=1500;

f0=3000;

fs=24000%%24000;%20*f0;

T=0.05%%0.34;%;

B=2000;

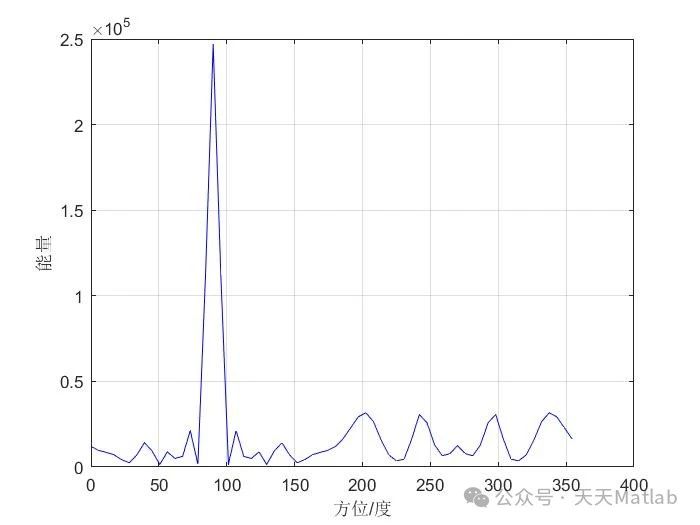

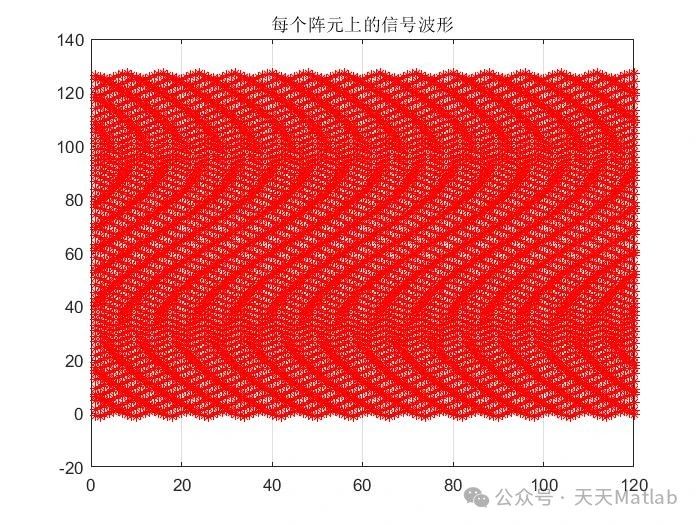

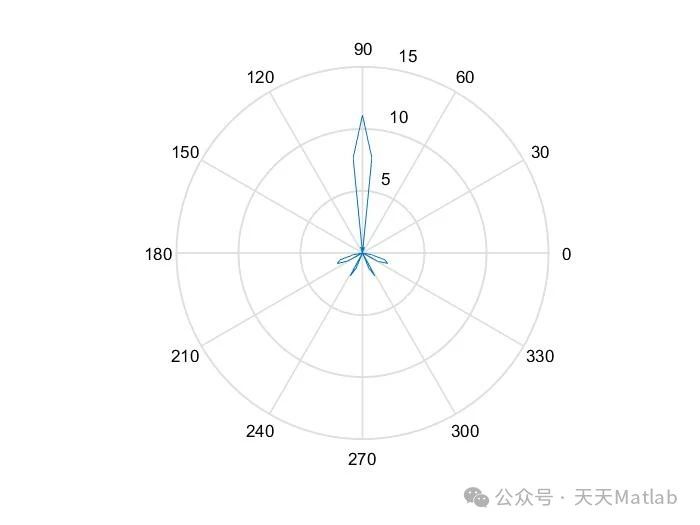

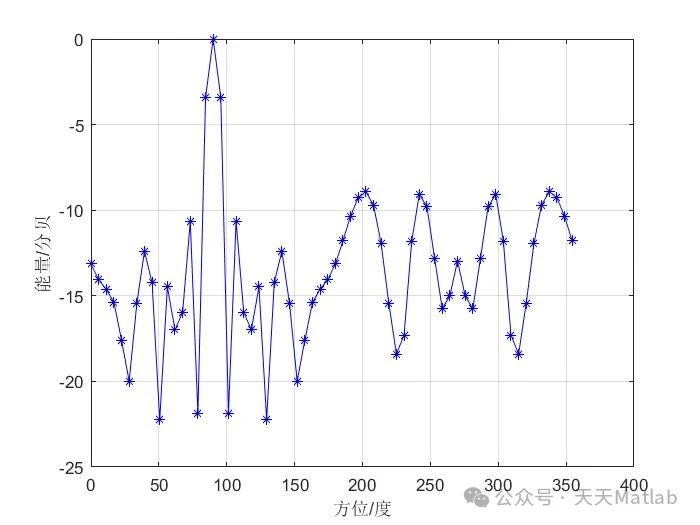

⛳️ 运行结果
