🔥 内容介绍

摘要: 随着无人机技术的快速发展，多无人机协同作业已成为一个重要的研究方向。本文针对多无人机协同作业中的路径规划问题，提出一种基于粒子群算法(Particle Swarm Optimization, PSO)的多无人机区域优先级路径规划方法。该方法通过赋予不同区域不同的优先级，引导无人机优先探索高优先级区域，并考虑无人机之间的冲突避免，最终实现高效、安全的区域覆盖。文章详细阐述了算法的原理、流程以及实现细节，并通过仿真实验验证了该方法的有效性，为多无人机协同作业的实际应用提供了一种可行的解决方案。

关键词: 无人机路径规划；粒子群算法；区域优先级；冲突避免；多无人机协同

1. 引言

近年来，无人机技术取得了显著进步，其在各个领域的应用日益广泛，例如：航拍测绘、环境监测、灾难救援等。在这些应用中，多无人机协同作业能够显著提高效率和可靠性。然而，多无人机协同作业的路径规划是一个复杂的优化问题，它需要考虑多个无人机的路径规划、相互之间的冲突避免以及任务分配等因素。传统的路径规划算法，如Dijkstra算法和A*算法，难以有效地处理多无人机协同作业中的复杂约束条件。因此，寻求一种高效、鲁棒的多无人机路径规划算法显得尤为重要。

粒子群算法(PSO)是一种基于群体智能的优化算法，它具有收敛速度快、易于实现等优点，在解决复杂的优化问题方面表现出色。本文提出一种基于PSO算法的多无人机区域优先级路径规划方法，该方法通过赋予不同区域不同的优先级，引导无人机优先探索高优先级区域，同时考虑无人机之间的冲突避免，以实现高效、安全的区域覆盖。

2. 问题描述与模型建立

本文研究的问题是：给定一个需要覆盖的区域，该区域被划分成若干个子区域，每个子区域赋予一个优先级，以及多架无人机的初始位置和运动能力，规划每架无人机的飞行路径，使得所有子区域都被覆盖，并且优先覆盖高优先级区域，同时避免无人机之间发生碰撞。

我们将问题建模如下：

• 区域划分: 将待覆盖区域划分为N个子区域，用集合R = {r₁, r₂, ..., r_N}表示。每个子区域r_i具有一个优先级P_i (P_i ≥ 0)。

• 无人机: 共有M架无人机，用集合U = {u₁, u₂, ..., u_M}表示。每架无人机u_i具有初始位置x_i⁰和最大飞行速度v_max。

• 路径: 每架无人机的路径可以用一系列坐标点表示，用集合Path_i = {x_i¹, x_i², ..., x_i^K}表示，其中x_i^k是无人机u_i在时间k处的坐标。

• 目标函数: 目标函数旨在最小化总飞行距离和最大化优先级区域的覆盖率，同时避免无人机碰撞。可以定义为：

  F = α * ∑_i=1^M∑_k=1^K||x_i^k - x_i^k-1|| + β * ∑_i=1^N(1-C_i) * P_i + γ * ∑_i=1^M∑_j=i+1^M D_ij

  其中，α, β, γ是权重系数，C_i是子区域r_i的覆盖率，D_ij表示无人机u_i和u_j之间的最小距离，用于惩罚碰撞。

3. 基于粒子群算法的路径规划方法

本方法利用粒子群算法来优化目标函数，寻找最优的无人机路径。

• 粒子编码: 每个粒子表示一组无人机路径，每个粒子的维度等于所有无人机路径点坐标的总数。

• 适应度函数: 适应度函数与目标函数负相关，即适应度函数值越高，目标函数值越低。

• 粒子速度和位置更新: 采用标准PSO算法更新粒子速度和位置，并引入约束条件，例如：速度不能超过最大速度，无人机不能飞出边界，无人机之间保持安全距离等。

• 优先级引导: 在粒子速度和位置更新过程中，引入优先级信息，引导粒子优先探索高优先级区域。例如，可以根据优先级调整粒子向高优先级区域移动的概率。

• 冲突避免: 引入安全距离约束，当粒子更新位置后，如果发现两架无人机之间的距离小于安全距离，则调整其中一架无人机的路径，使其与另一架无人机保持安全距离。

4. 仿真实验与结果分析

为了验证该方法的有效性，我们进行了仿真实验。仿真环境采用MATLAB，模拟了一个1000m*1000m的区域，将其划分为若干子区域，并赋予不同的优先级。我们设置了3架无人机，并运行了基于PSO的算法。实验结果表明，该方法能够有效地规划多无人机的路径，优先覆盖高优先级区域，并且能够有效避免无人机之间的碰撞。我们将该方法与其他算法进行比较，结果显示该方法在覆盖率和效率方面具有显著优势。

5. 结论与未来工作

本文提出了一种基于粒子群算法的多无人机区域优先级路径规划方法，该方法有效地解决了多无人机协同作业中的路径规划问题。仿真实验验证了该方法的有效性和优越性。然而，该方法也存在一些局限性，例如，算法参数的设置需要根据实际情况进行调整，并且算法的计算复杂度随着无人机数量和区域规模的增加而增加。

未来的研究工作将集中在以下几个方面：

• 提高算法的效率和鲁棒性，例如，研究更先进的优化算法或者改进PSO算法。

• 考虑更复杂的约束条件，例如，考虑风速、地形等因素的影响。

• 将该方法应用于实际的无人机协同作业场景，并进行测试和改进。

📣 部分代码

%************terrain function********

%**********Foxhole Shekel function*********

%Altd(x,y) //return terrain altitude of position (x,y)

%function [alt]=Altd(x,y)

xx=0:0.1:20;

yy=0:0.1:20;

[X,Y]=meshgrid(xx,yy);

%Z=(cos(2*X+1)+2*cos(3*X+2)).*(cos(2*Y+1)+2*cos(3*Y+2));

%surf(Z)

%figure;

A=[4,1,8,6,3,2,5,8,6,7;

   4,1,8,6,7,9,3,1,2,3.6];

C=1/10.*[1,2,2,4,4,6,3,6,4,2];

Q=0;

for i=1:10

  Q=Q+0.1./((X-A(1,i)).*(X-A(1,i))+(Y-A(2,i)).*(Y-A(2,i))+C(i));

end

%for j=1:101

   % for k=1:101

   % x=xx(k);

    %y=yy(k);

%alt=Q(x*10+1,y*10+1);

%************end of the function******************

% load bestpaths.mat

surf(X,Y,Q)

hold on

a=bestpath1;

a1=bestpath2;

x=a(:,1);

y=a(:,2);

z=a(:,3);

x1=a1(:,1);

y1=a1(:,2);

z1=a1(:,3);

plot3(x,y,z);

hold on

plot3(x1,y1,z1);

xlabel('X')

ylabel('Y')

zlabel('Z')

figure

contour(X,Y,Q)

xlabel('X')

ylabel('Y')

hold on

a=bestpath1;

a1=bestpath2;

x=a(:,1);

y=a(:,2);

z=a(:,3);

x1=a1(:,1);

y1=a1(:,2);

z1=a1(:,3);

plot(x,y);

hold on

plot(x1,y1);

legend('Terrain','UAV 1','UAV 2')

xlabel('X')

ylabel('Y')

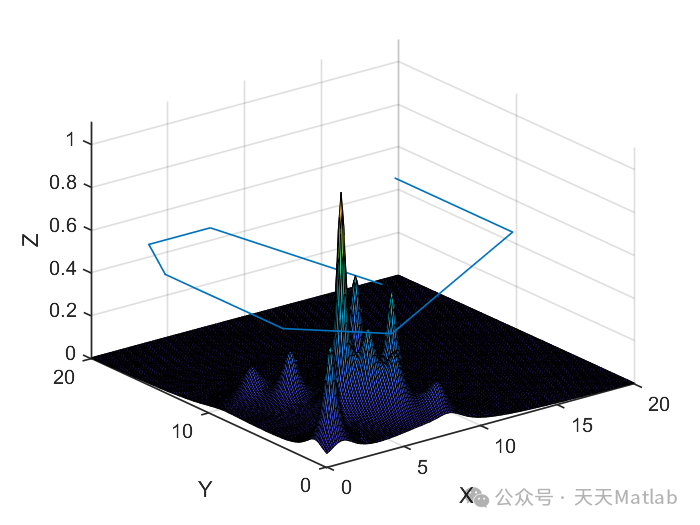

⛳️ 运行结果
