目标跟踪是计算机视觉、机器人导航、自动驾驶等领域的核心问题之一。其目标是从噪声观测数据中估计目标的状态，如位置、速度等。卡尔曼滤波（KF）作为一种高效的递归估计算法，在解决线性系统状态估计问题上表现出色。然而，现实世界中许多目标运动模型和观测模型都呈现出非线性特性。为了应对这一挑战，扩展卡尔曼滤波（EKF）应运而生，通过对非线性函数进行线性化逼近，将卡尔曼滤波的思想扩展到非线性系统。本文详细探讨了基于扩展卡尔曼滤波（EKF）实现目标滤波跟踪的理论基础、算法流程，并分析了其优缺点及适用场景，同时讨论了EKF在目标跟踪中的局限性及未来发展方向。

1. 引言

在许多实际应用中，我们需要对运动的目标进行持续跟踪和定位，例如，监控系统中的行人跟踪、自动驾驶中的车辆跟踪、导弹防御系统中的目标跟踪等。这些应用都需要准确地估计目标的状态，即使观测数据存在噪声和不确定性。目标跟踪的核心问题在于如何利用不完美的观测数据，通过合适的算法来逼近目标的真实状态。

传统的滤波方法，如均值滤波、中值滤波等，主要侧重于信号的平滑处理，无法有效处理目标运动过程中状态的动态变化。卡尔曼滤波（KF）作为一种强大的递归滤波器，可以根据系统模型和观测数据，估计出最优的目标状态。然而，KF算法要求系统模型和观测模型都是线性的，这在实际应用中往往无法满足。因此，针对非线性系统，扩展卡尔曼滤波（EKF）被提出，它通过对非线性函数进行泰勒展开，并取一阶近似，从而将非线性问题转化为线性问题，以便应用卡尔曼滤波的思想。

本文旨在深入探讨基于扩展卡尔曼滤波（EKF）实现目标滤波跟踪的原理、方法和应用，同时分析其局限性并探讨未来改进的方向。

2. 卡尔曼滤波（KF）的回顾

在深入研究EKF之前，有必要回顾一下卡尔曼滤波的基本原理。卡尔曼滤波是一种递归算法，它使用系统模型和观测数据来估计系统的状态，其核心思想是通过预测和更新两个步骤来不断迭代。

2.1 卡尔曼滤波的系统模型

卡尔曼滤波假设系统可以用以下两个方程来描述：

• 状态方程（系统模型）:

  x_k = F_k x_k-1 + B_k u_k + w_k

  其中，x_k 是k时刻的状态向量，F_k 是状态转移矩阵，u_k 是控制向量，B_k 是控制矩阵，w_k 是系统噪声，通常假设为均值为0，协方差矩阵为Q_k的高斯白噪声。

• 观测方程（观测模型）:

  z_k = H_k x_k + v_k

  其中，z_k 是k时刻的观测向量，H_k 是观测矩阵，v_k 是观测噪声，通常假设为均值为0，协方差矩阵为R_k的高斯白噪声。

2.2 卡尔曼滤波的算法流程

卡尔曼滤波算法主要包含以下两个步骤：

• 预测 (Prediction):

  • 状态预测: x̂_k|k-1 = F_k x̂_k-1|k-1 + B_k u_k

  • 协方差预测: P_k|k-1 = F_k P_k-1|k-1 F_k^T + Q_k

• 更新 (Update):

  • 卡尔曼增益: K_k = P_k|k-1 H_k^T (H_k P_k|k-1 H_k^T + R_k)^-1

  • 状态更新: x̂_k|k = x̂_k|k-1 + K_k (z_k - H_k x̂_k|k-1)

  • 协方差更新: P_k|k = (I - K_k H_k) P_k|k-1

其中，x̂_k|k-1 表示k时刻基于k-1时刻信息的预测状态，x̂_k|k 表示k时刻的更新状态，P_k|k-1表示预测状态的协方差，P_k|k 表示更新状态的协方差，K_k 表示卡尔曼增益，它决定了观测信息在状态更新中的权重。

3. 扩展卡尔曼滤波（EKF）

在实际应用中，目标运动模型和观测模型往往是非线性的，无法直接应用卡尔曼滤波。为了解决这一问题，扩展卡尔曼滤波（EKF）被提出。EKF通过对非线性函数进行泰勒展开，并保留一阶项，从而将非线性问题近似为线性问题，然后应用卡尔曼滤波的框架。

3.1 EKF的系统模型

EKF的系统模型可以表示为：

• 状态方程:

  x_k = f(x_k-1, u_k) + w_k

  其中，f() 是非线性状态转移函数。

• 观测方程:

  z_k = h(x_k) + v_k

  其中，h() 是非线性观测函数。

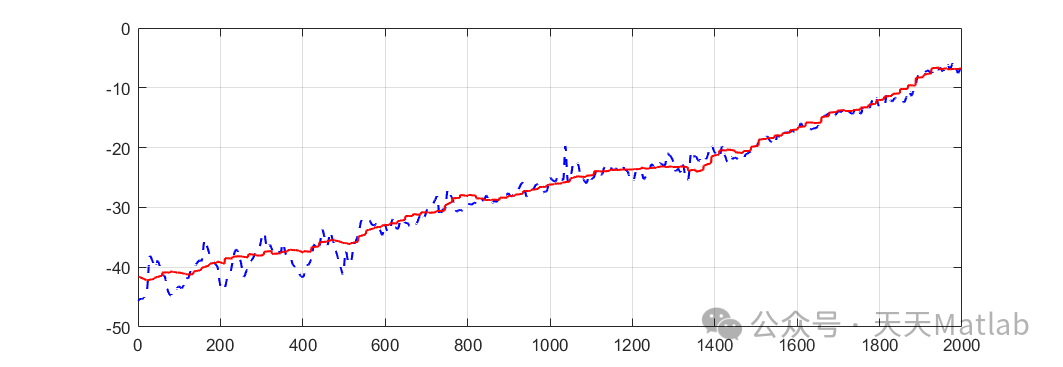

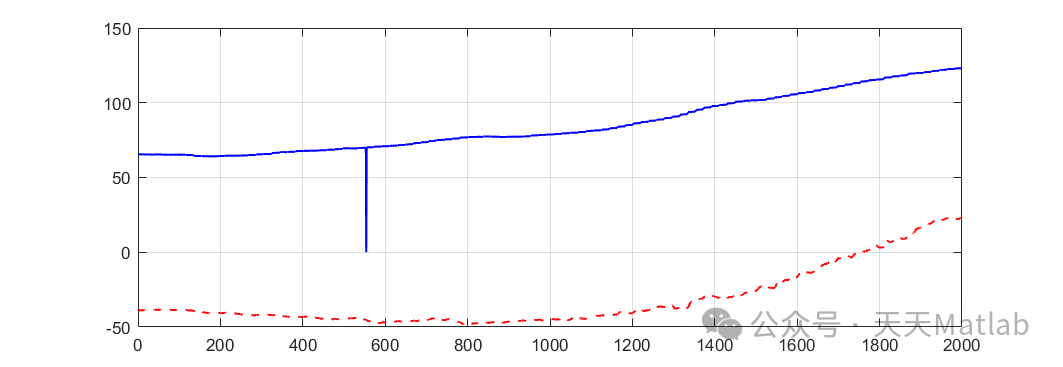

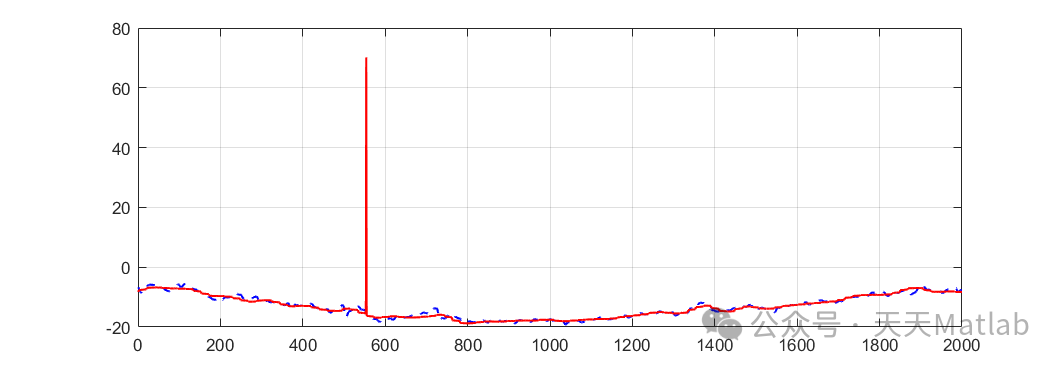

⛳️ 运行结果
