【路径优化】基于改进的RRT算法的全局路径规划附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要： 全局路径规划是机器人自主导航的关键技术之一，旨在寻找从起始点到目标点的最优或次优可行路径。传统的RRT (Rapidly-exploring Random Tree) 算法因其简单性和概率完备性而被广泛应用，但在复杂环境中存在收敛速度慢、路径质量不高等问题。本文对RRT算法进行了深入分析，并提出一种改进的RRT算法，该算法结合了启发式搜索、平滑优化以及路径修剪等策略，旨在提升路径规划的效率和质量。实验结果表明，改进后的RRT算法在复杂环境中能够更快地找到更短、更平滑的路径，有效地提高了全局路径规划的性能。

关键词： RRT算法，路径规划，全局路径规划，启发式搜索，路径平滑，路径修剪

1. 引言

在机器人技术和自动化领域，路径规划是一项至关重要的任务。它涉及寻找一条从起始点到目标点的可行路径，同时避开障碍物并满足特定的约束条件。全局路径规划作为路径规划的重要组成部分，需要在已知或部分已知的环境中预先计算出一条全局最优或次优的路径，为机器人的后续运动控制提供指导。

传统的全局路径规划算法包括A*算法、Dijkstra算法等，这些算法在静态环境下表现良好，但在处理高维空间或复杂环境时，往往面临计算复杂度高、内存消耗大等问题。RRT算法作为一种基于采样的算法，具有简单、高效、概率完备等优点，适用于解决高维空间和复杂环境下的路径规划问题。然而，原始RRT算法也存在一些不足之处，例如收敛速度慢，生成的路径往往不够平滑，且存在冗余节点和无效分支。

为了克服原始RRT算法的局限性，近年来涌现出大量的改进RRT算法。这些算法通常通过引入启发式信息、路径平滑技术、路径修剪策略等手段，来提升RRT算法的性能。本文将对原始RRT算法进行深入分析，并提出一种改进的RRT算法，旨在提高全局路径规划的效率和质量。

2. RRT算法原理与分析

RRT算法是一种增量式、基于采样的路径规划算法。其核心思想是通过随机采样的方式在空间中构建一棵树，直到树中某个节点与目标点足够接近，则找到一条从起始点到目标点的路径。RRT算法的主要步骤如下：

1. 初始化: 从起始点出发，建立初始树，将起始点作为根节点。

2. 采样: 在搜索空间中随机采样一个点 𝑥𝑟𝑎𝑛𝑑xrand。

3. 最近邻搜索: 在已生成的树中寻找距离 𝑥𝑟𝑎𝑛𝑑xrand 最近的节点 𝑥𝑛𝑒𝑎𝑟xnear。

4. 扩展: 从 𝑥𝑛𝑒𝑎𝑟xnear 向 𝑥𝑟𝑎𝑛𝑑xrand 方向扩展一个步长 ΔΔ，生成新的节点 𝑥𝑛𝑒𝑤xnew。

5. 碰撞检测: 判断连接 𝑥𝑛𝑒𝑎𝑟xnear 和 𝑥𝑛𝑒𝑤xnew 的路径是否与障碍物发生碰撞。如果发生碰撞，则放弃该节点；否则，将 𝑥𝑛𝑒𝑤xnew 加入到树中，并将 𝑥𝑛𝑒𝑎𝑟xnear 作为其父节点。

6. 目标检测: 判断 𝑥𝑛𝑒𝑤xnew 是否与目标点足够接近。如果是，则找到一条路径，算法结束；否则，返回步骤2，继续迭代。

RRT算法的优势在于其概率完备性，即只要算法运行足够长的时间，就一定能够找到一条可行路径。此外，RRT算法的计算复杂度相对较低，适用于解决高维空间和复杂环境下的路径规划问题。

然而，原始RRT算法也存在一些不足：

• 收敛速度慢: RRT算法的随机采样具有盲目性，可能会在一些无效区域进行大量的搜索，导致收敛速度较慢。

• 路径质量不高: RRT算法生成的路径往往不够平滑，存在大量的急转弯，不适合机器人的实际运动控制。

• 冗余节点和无效分支: RRT算法在扩展过程中可能会生成大量的冗余节点和无效分支，影响算法的效率。

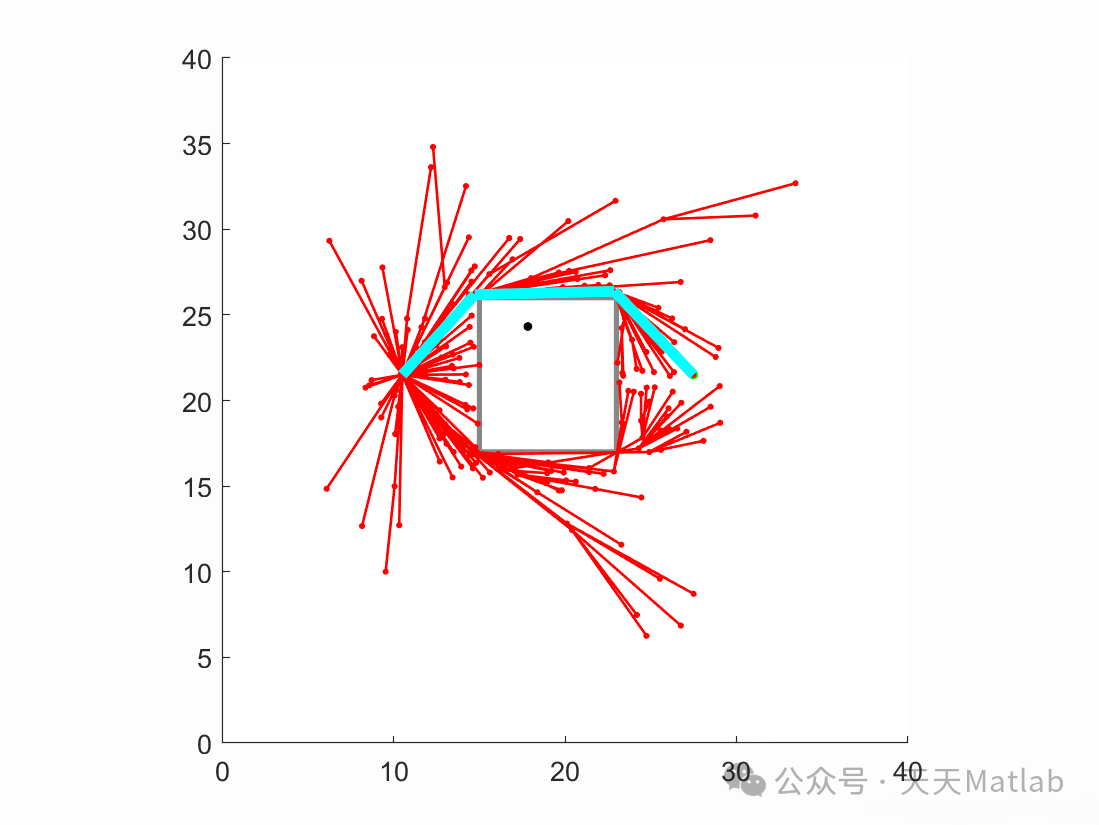

⛳️ 运行结果
