【Matlab仿真】基于粒子群PSO优化MPC模型预测的车辆横向轨迹跟踪Matlab仿真

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

摘要：车辆横向轨迹跟踪是自动驾驶领域的一项关键技术，其目标是精确控制车辆沿着期望路径行驶。模型预测控制（MPC）作为一种先进的控制策略，因其能显式地处理约束和预测未来行为的特点，被广泛应用于车辆轨迹跟踪。然而，传统MPC方法需要仔细调整权重参数，这往往耗时且缺乏效率。本文探讨了一种结合粒子群优化（PSO）算法的MPC方法，以优化车辆横向轨迹跟踪的性能。该方法利用PSO算法自动寻优MPC控制器的权重参数，显著提升了轨迹跟踪的精度和鲁棒性。通过Matlab仿真，验证了所提出的基于PSO优化的MPC控制策略在车辆横向轨迹跟踪任务中的有效性。

关键词：模型预测控制（MPC），粒子群优化（PSO），车辆横向轨迹跟踪，自动驾驶，Matlab仿真

1. 引言

随着人工智能和汽车工业的蓬勃发展，自动驾驶技术日益成熟，并逐步走向实际应用。在自动驾驶的诸多关键技术中，车辆轨迹跟踪尤为重要，它直接关系到车辆行驶的安全性、舒适性和效率。车辆轨迹跟踪的任务是在给定参考路径的情况下，通过控制车辆的方向盘转角或横向加速度，使车辆尽可能精确地沿着期望路径行驶。

模型预测控制（MPC）作为一种先进的控制策略，近年来在车辆控制领域得到了广泛应用。MPC的核心思想是基于车辆的动力学模型预测未来一段时间内的车辆状态，并通过优化算法求解最优控制序列。与传统的PID控制等方法相比，MPC能够显式地处理车辆的约束条件（如最大转向角、最大加速度等），并能根据未来路径的走向进行预测，从而实现更优的控制性能。

然而，MPC控制器的性能很大程度上取决于其权重参数的选择。这些权重参数直接影响着控制目标函数中各项指标（如跟踪误差、控制输入量等）的相对重要性。传统的权重参数调整方法通常依赖于经验和反复试验，过程繁琐且难以找到最优解。

为了解决上述问题，本文提出了一种基于粒子群优化（PSO）算法的MPC控制策略。PSO算法是一种基于群体智能的优化算法，具有结构简单、易于实现、收敛速度快等优点。本文利用PSO算法自动寻优MPC控制器的权重参数，以最小化车辆横向跟踪误差为目标，从而提高轨迹跟踪的精度和鲁棒性。

2. 车辆横向运动模型

为了设计MPC控制器，首先需要建立车辆的横向运动模型。考虑到模型的复杂度和控制精度，本文采用线性二自由度车辆模型，忽略车辆的纵向速度变化，仅考虑横向位移、横摆角速度和前轮转角之间的关系。

该模型可以描述为：

ini

x_dot = v * cos(psi) - vy * sin(psi)
y_dot = v * sin(psi) + vy * cos(psi)
psi_dot = r
vy_dot = (Fyf * cos(delta) + Fyr - m * v * r) / m
r_dot = (lf * Fyf * cos(delta) - lr * Fyr) / Iz

其中：

• x, y

   表示车辆的横纵坐标；

• psi

   表示车辆的横摆角；

• v

   表示车辆的纵向速度（假设为常数）；

• vy

   表示车辆的横向速度；

• r

   表示车辆的横摆角速度；

• delta

   表示前轮转角；

• lf, lr

   分别表示车辆前轮到重心和后轮到重心的距离；

• m

   表示车辆质量；

• Iz

   表示车辆绕z轴的转动惯量；

• Fyf, Fyr

   分别表示车辆前轮和后轮的侧向力。

为了方便MPC控制器的设计，将上述非线性模型进行线性化。假设车辆在较小的横摆角和滑移角范围内运行，则可以将cos(psi)近似为1，sin(psi)近似为psi，并将侧向力Fyf和Fyr近似为轮胎滑移角的线性函数。线性化后的状态空间模型可以表示为：

ini

x_dot = A * x + B * u
y = C * x

其中：

• x = [y, psi, vy, r]

   为状态向量；

• u = [delta]

   为控制输入；

• y = [y]

   为输出向量；

• A, B, C

   为相应的状态空间矩阵。

通过离散化上述连续状态空间模型，可以得到离散状态空间模型，用于MPC控制器的预测。

3. 基于PSO优化的MPC控制器设计

3.1 模型预测控制（MPC）

MPC的核心思想是在每个控制周期内，基于车辆的离散状态空间模型，预测未来一段时间内的车辆状态，并通过优化算法求解最优控制序列。MPC的优化目标通常是最小化车辆的跟踪误差和控制输入量。

MPC的目标函数可以表示为：

ini

J = Σ[ (x(k+i|t) - x_ref(k+i|t))^T * Q * (x(k+i|t) - x_ref(k+i|t)) + u(k+i-1|t)^T * R * u(k+i-1|t) ]

其中：

• x(k+i|t)

   表示在当前时刻t预测的未来第i个时刻的状态向量；

• x_ref(k+i|t)

   表示未来第i个时刻的参考状态向量；

• u(k+i-1|t)

   表示在当前时刻t预测的未来第i-1个时刻的控制输入；

• Q

   和 R 分别是状态误差权重矩阵和控制输入权重矩阵，均为正定矩阵；

• Σ 表示从i=1到预测步长N的求和。

MPC还需要考虑车辆的约束条件，例如：

• 控制输入约束：-delta_max <= delta <= delta_max

• 状态约束：例如限制车辆的横向位移等。

通过求解上述优化问题，可以得到最优控制序列u(t), u(t+1), ..., u(t+N-1)。然而，MPC只将序列中的第一个控制输入u(t)应用于实际车辆，并在下一个控制周期内重复上述过程，形成闭环控制。

3.2 粒子群优化（PSO）

粒子群优化（PSO）是一种基于群体智能的优化算法，灵感来源于鸟群觅食行为。在PSO中，每个个体被视为一个粒子，粒子在搜索空间中移动，寻找最优解。每个粒子都有自己的位置和速度，并根据自身的最佳位置（pbest）和整个群体中的最佳位置（gbest）来更新自己的位置和速度。

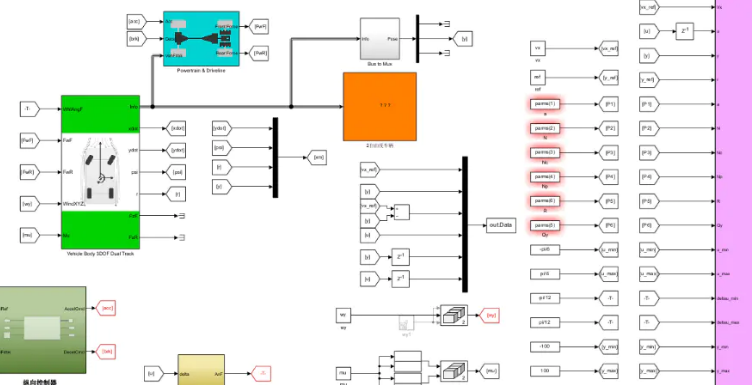

⛳️ 运行结果
