TI毫米波雷达芯片(AWR2243)MIMO模式设置

本文详细介绍了AWR2243毫米波雷达传感器支持的MIMO模式,包括TDM和BPM模式。在TDM模式下,发射天线依次发射信号,而在BPM模式中,多个发射天线通过相位编码同时发射。使用MMWaveStudio进行MIMO模式设置,并展示了数据采集过程和波形示例。通过对不同模式的工作原理和配置步骤的阐述,帮助读者理解AWR2243在MIMO模式下的应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1. AWR 2243 支持的MIMO模式

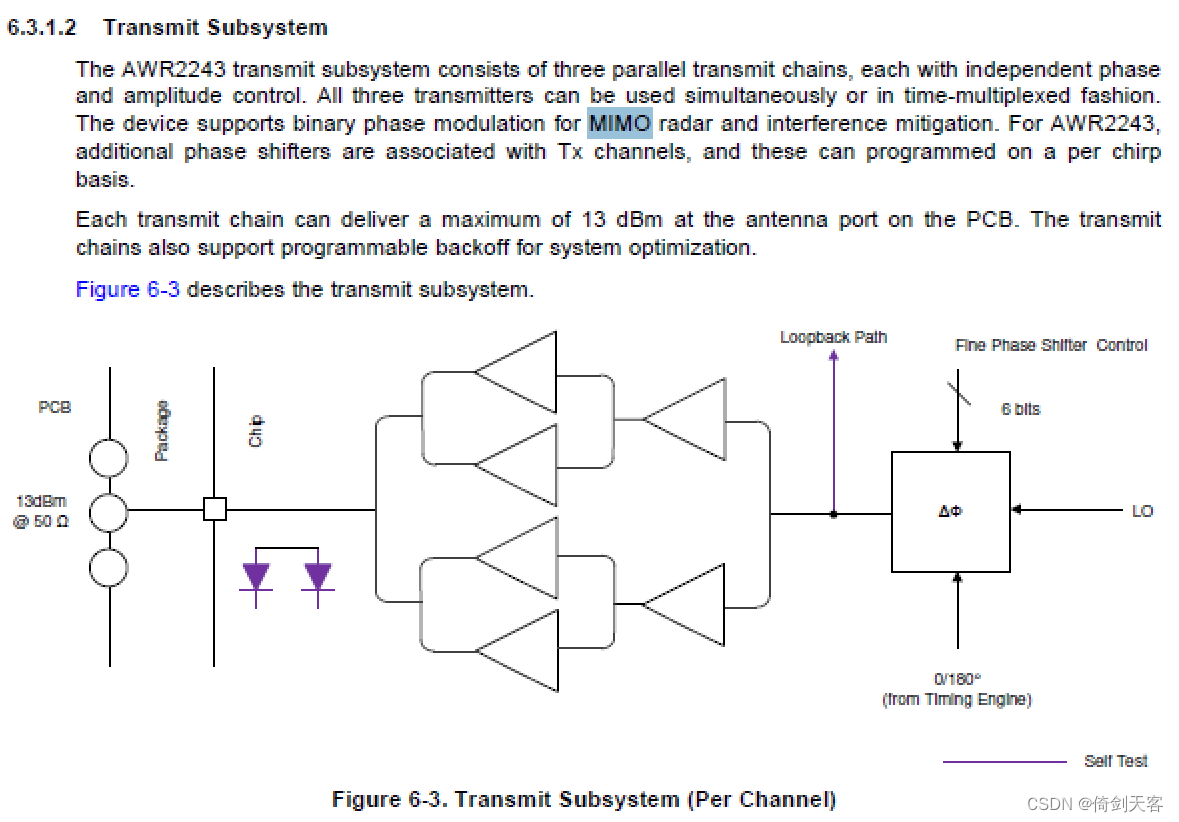

awr 2243为三发四收, 支持时分多路复用(TDM)MIMO模式,以及三个发射天线同时工作的BPM-MIMO模式(二进制调制相位调制),对于AWR2243,发射天线与移相器相连,从而可以实现对每个chirp的相位调制。在这里插入图片描述

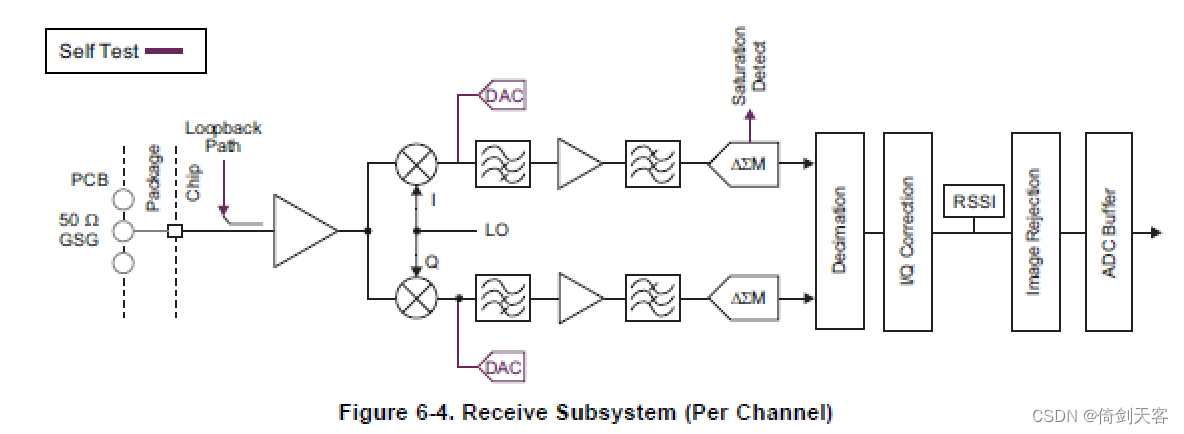

这里补充一下,AWR2243支持复数采样,即接收机部分采用正交混频器和双路IF和ADC链路获取 I 路、Q路采样。接收机如下图所示:
在这里插入图片描述

2. 用MMWave Studio 实现MIMO模式设置及数据采集

2.1 TDM模式

TDM-MIMO模式是最简单和常用的MIMO工作模式,在TDM模式下,不同发射天线依次发射信号(不能同时工作),某一天线的发射信号可被多个接收天线接收。

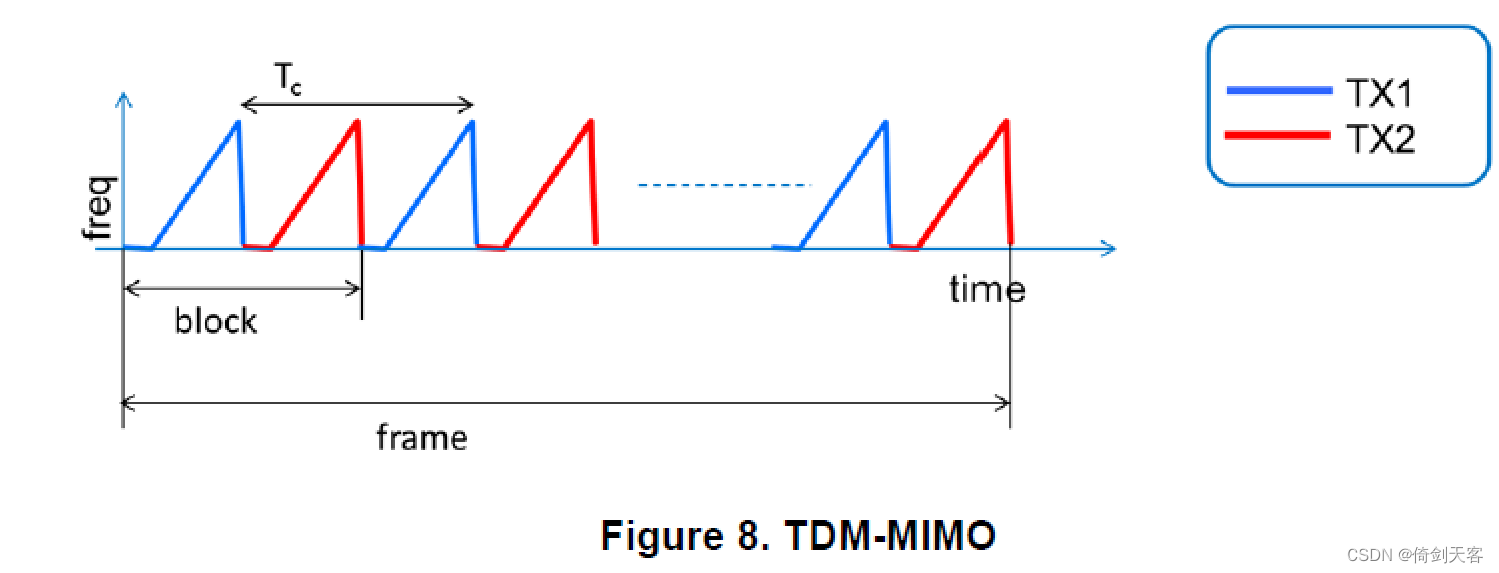

下图以两个发射天线为例给出了TDM-MIMO模式下两个天线发射信号的关系。
在这里插入图片描述

对于AWR2243,用mmWave Studio 进行TDM模式设置方法如下图所示:

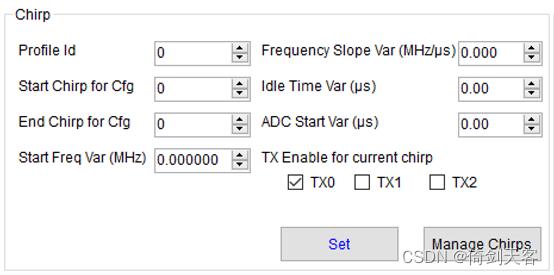

(1)天线1:
在这里插入图片描述

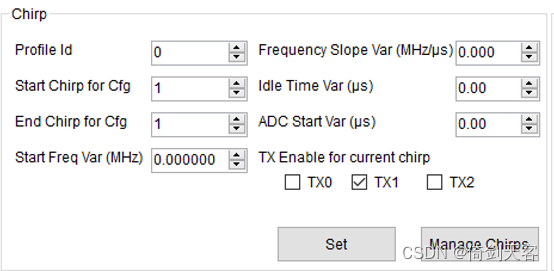

(2)天线2:
在这里插入图片描述

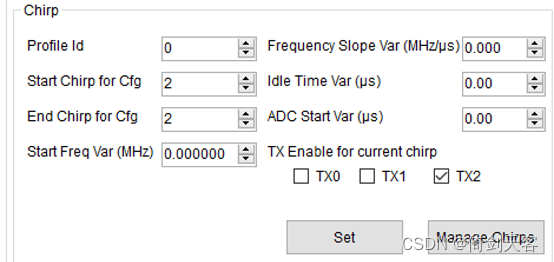

(3)天线3:
在这里插入图片描述
(4)frame设置
在这里插入图片描述

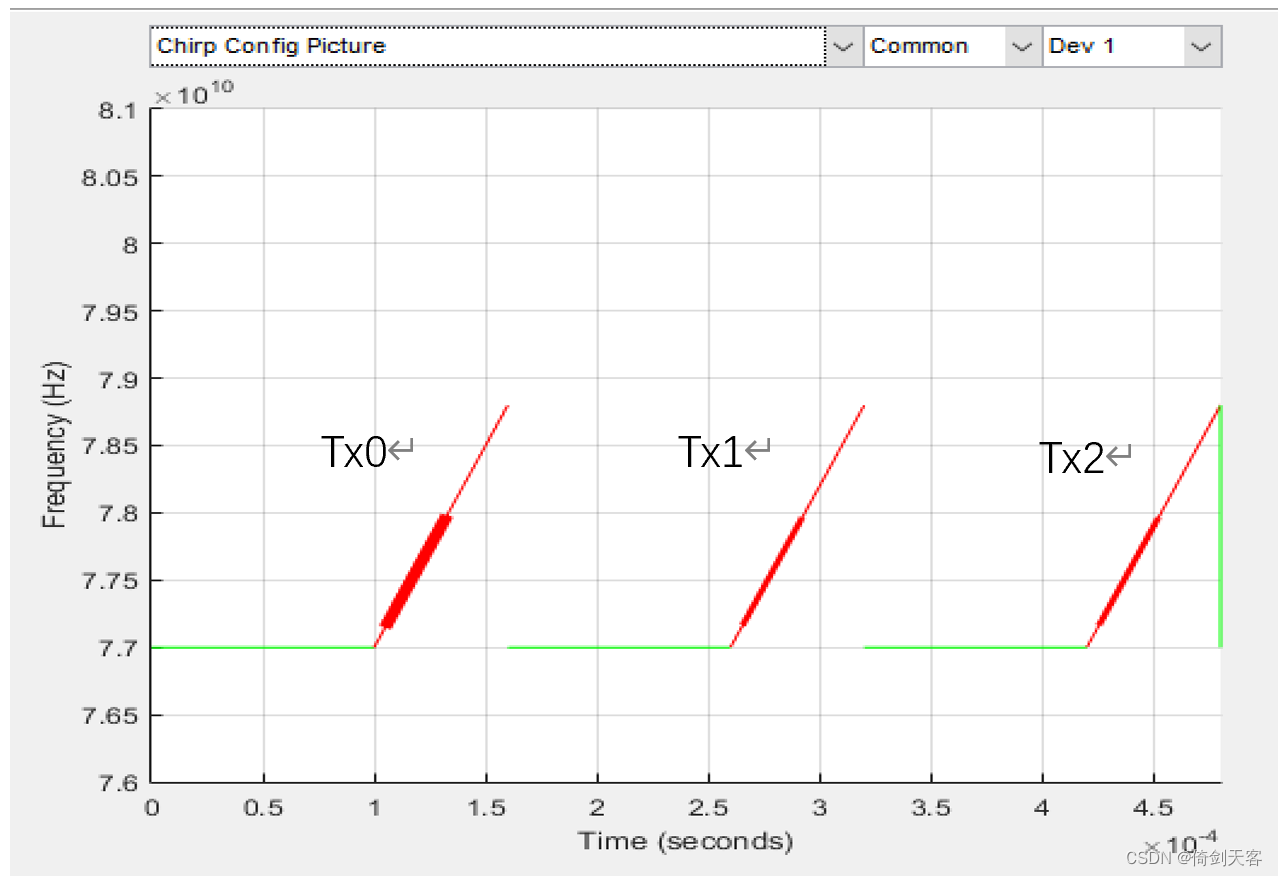

设置后波形如下:
在这里插入图片描述

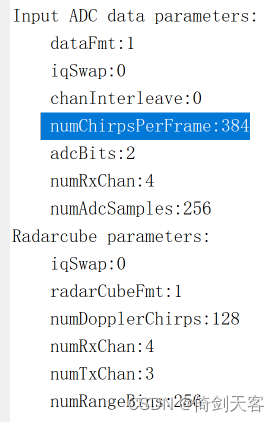

数据大小如下:
在这里插入图片描述
其中: 384 = 128*3个通道

2.2 BPM模式

BPM 模式允许多个发射天线同时发射信号,不同发射天线通过相位编码进行区分(正交)。不同发射天线的相位可以设置为0°或180°,分别对应原chirp乘以1或-1。

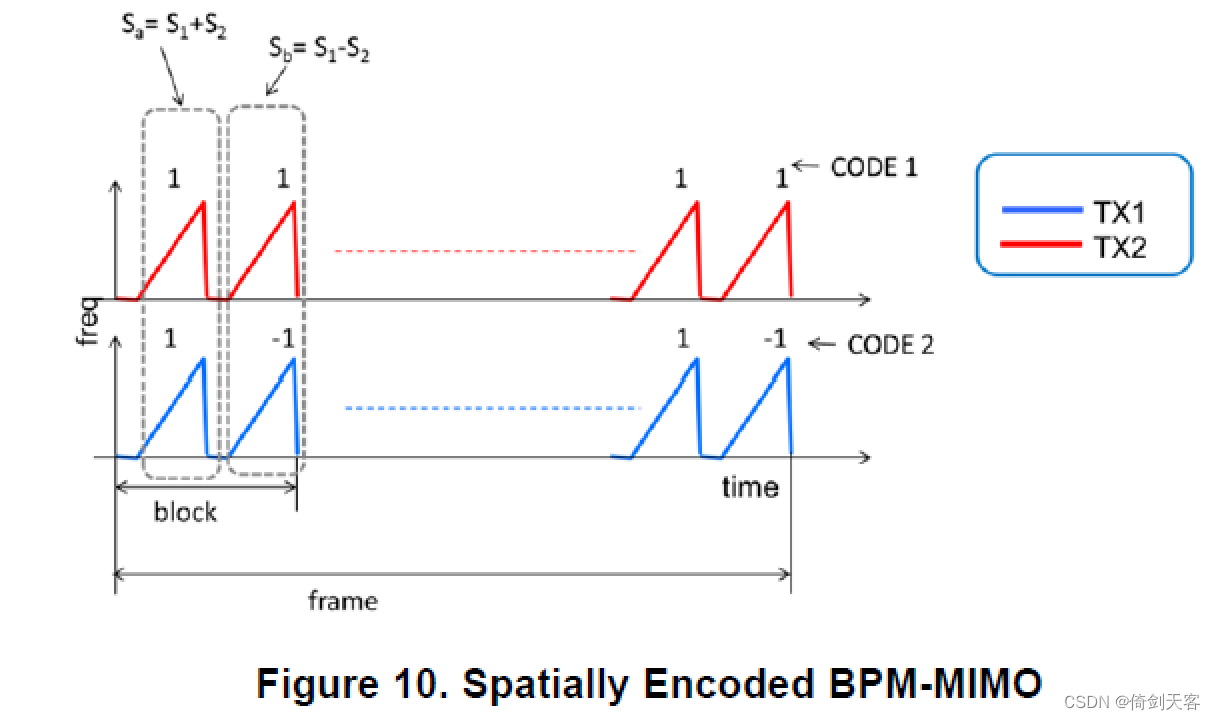

以两个发射天线为例,BPM-MIMO模式下的信号发射形式如下图所示,其中TX1的编码为[1 1],TX2的编码为[1 -1]。假设TX1发射信号为s1,TX2发射信号为s2,第一个chirp周期内接收天线的接收信号为sa,第二个chirp周期内接收天线的接收信号为sb,则sa=s1+s2,sb=s1-s2;因此可以反演出,s1=(sa+sb)/2,s2=(sa-sb)/2。
在这里插入图片描述
