在汽车ECU软件开发过程中，当需要进行软件集成时，软件不管通过何种语言或者何种工具配置完成，会发现集成编译后会生成多种文件格式，比如.i、.o、HEX、A2L、ELF、MAP、out和bin等，这些文件是不同开发阶段生成的核心文件，每个文件的内容和用途各有不同。

大家可最常见的是HEX文件或者S19文件，因为它是可以烧录到ECU的文件，软件人员和测试人员经常用到，当然作为最重要的交付物，其实从项目管理，质量，开发和测试的各种各样的人员都会接触到。还有A2L文件，标定和测试人员也是经常需要使用的，除此之外，其他文件可能相对来说会陌生一点，但这些都是在软件开发各个环境中会被使用到的重要文件，了解它们将会非常助于软件开发与测试，包括烧录、问题分析和标定测试等操作。

因此为了大家能够更好地理解和使用好这些文件，本文将对此逐一进行详细介绍与对比。

1 HEX文件

HEX（Intel HEX 或 Motorola S-record）是一种十六进制格式的二进制文件，包含机器码、地址信息和校验和，用于将软件烧录到ECU的Flash存储器中。

如图所示，HEX文件每一行均以“:”开头，表明记录的开始，“：”之后,每至少2个字符表示一组16进制数据，格式形如:BBAAAATTHHHH....HHHCC，其中：

BB：表示此行数据长度字节数，也就是HHHHH的数量；
AAAA：表示数据记录的地址（根据类型不同分别基地址、段地址或者偏移地址）；
TT：表示记录类型：00：本行是数据记录；01：HEX文件结束；02：标识扩展段地址记录，后面所有数据地址需要加上段地址左移4位；03：开始段地址记录；04：标识扩展线性地址记录-后面所有数据地址+线性地址左移16位，将该地址左移16 位后作为基地址，并且表示在下一个04类型行出现之前都要使用该地址作为基地址；05：开始线性地址记录。
HHHH....HHH：字节顺序根据芯片大小端和字长决定；
CC：本行的校验码，每次更新都要重新计算。

这里我再看一个Hex语句的例子，如下所示：

:10000000FF226F120008AB120008AD120008AF12C0:00000001FF

第一行：16字节数据，地址0x0000，类型为数据记录。

第二行：结束记录（类型0x01），标记文件结束。

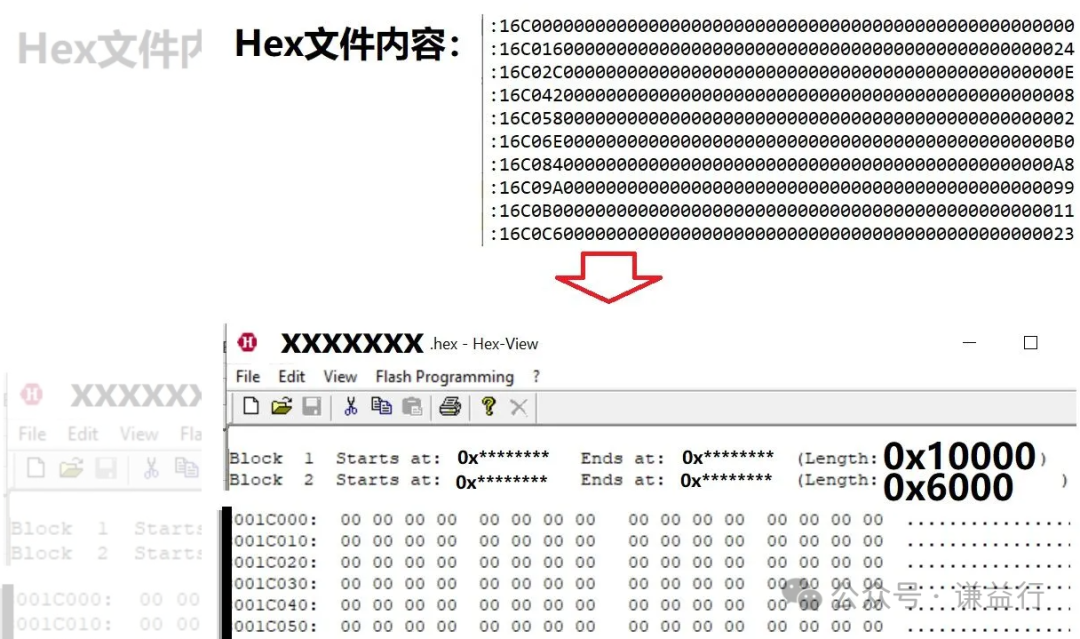

就上图所示，Hex文件可以使用相应的工具进行解析，比如Hexview，这样每一行语句都很清晰。Hex文件是ECU软件最主要的刷写文件格式之一（另一个种是S19文件，本文不赘述），它通过工具链（如GNU的objcopy）从ELF文件转换生成，可以通过烧录工具（如J-Flash、UDE和Lauterbach等调试器）或者基于UDS服务的CAN刷写方法烧录到ECU的Flash。

2 A2L文件

A2L文件是汽车控制器中用于定义ECU标定和测量数据的标准文件格式，它是根据ASAP2（Automotive Standard for Calibration and Measurement）标准协议，用于描述 ECU中的变量、数据类型、存储结构和计算方法等信息。A2L文件是标定工程师与ECU之间沟通的桥梁，使得标定工程师可以通过上位机软件（如 INCA或CANape）对ECU进行标定和测量。

Source: A2L文件详解：结构、内容与关键元素解析

A2L文件为文本格式，包含以下关键模块：

模块头（MODULE）：ECU基本信息（名称、版本、通信协议）。
测量参数（MEASUREMENT）：变量名称、数据类型、地址、精度、单位等。
标定参数（CHARACTERISTIC）：可调整的标定量（如PID参数）。
特征曲线（CURVE/MAP）：多维标定表（如喷油脉宽MAP）。
地址映射（IF_DATA）：通信接口配置（如CAN ID、XCP协议参数）。

下面这段代码就示意了A2L文件中所定义的一个观测量 EngineSpeed（发动机转速）：

/begin MODULE EngineControl    /begin MEASUREMENT EngineSpeed      "Engine RPM"      UWORD          /* 数据类型：无符号16位 */      0x20001000     /* 内存地址 */      RPM            /* 单位 */      0.125          /* 转换系数（原始值*0.125 = 实际转速） */    /end MEASUREMENT  /end MODULE

A2L是通过标定工具链（比如Vector CANape、ETAS INCA）从ELF或MAP文件自动提取符号地址生成，然后标定工具CANape或INCA通过A2L文件与ECU建立通信，从而可以实时读取观测变量以及实时调整标定参数。

3 ELF文件

ELF（Executable and Linkable Format）是一种标准文件格式，是编译和链接过程生成的核心文件，包含可执行代码、调试信息及内存布局数据，用于调试和分析程序。

Source: ELF解析工具 —— 使用介绍_elf文件用什么打开

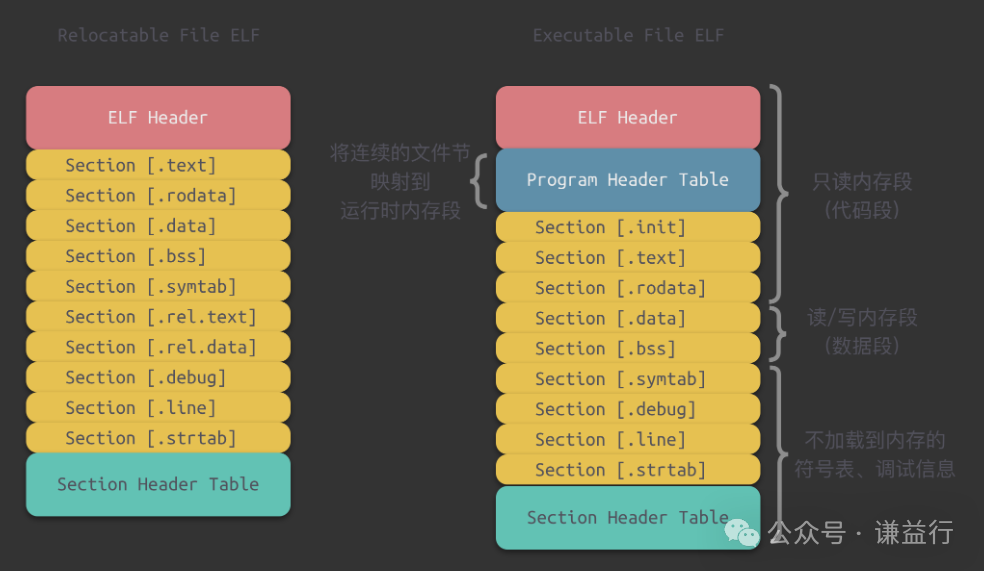

ELF文件由以下部分组成：

文件头（ELF Header）：用来描述文件的基本属性和结构，包括标识文件类型（32/64位）、目标架构（如ARM）和入口地址等。
程序头表（Program Headers）：指导操作系统或加载器如何将文件内容加载到内存。
节头表（Section Headers）描述文件中的各个节（Section）信息，如代码、数据、符号表等，其关键组成有：

- .text：代码段，即存放可执行机器指令。
- .data：已初始化的全局变量和静态变量。
- .bss：未初始化的全局变量（仅占位符，不占文件空间）。
- .rodata：只读数据（如常量字符串）。
- .symtab：符号表（函数和变量名称及地址）。
- .debug：调试信息（源码行号、变量类型等）。

段（Segments）：链接器将多个节合并为段（如LOAD段），供加载器使用。

Source: 计算机那些事(4)——ELF文件结构

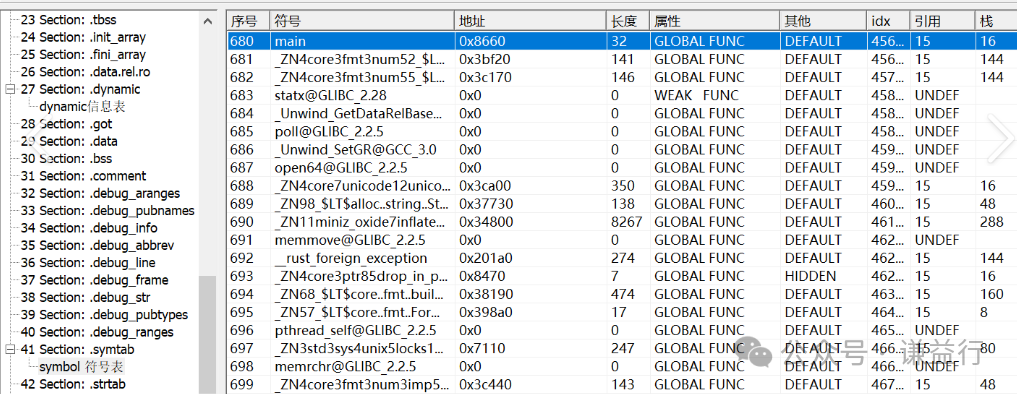

ELF文件是由编译器（如GCC、ARMCC）生成，链接器（如ld）进一步处理目标文件最终生成，ELF文件常用于调试与故障排查，比如调试器（GDB、Lauterbach Trace32）通过ELF的符号表和调试信息定位源码问题，以及通过符号地址（如0x20001000）实时读取RAM中的变量值。

ELF转换为HEX或BIN文件以烧录软件，ELF中的程序头表指定了代码段（.text）的加载地址（如0x08000000），确保烧录工具正确写入Flash。

另外，因为ELF的段地址（如.text在0x08000000）需与链接器脚本（.ld）定义的内存区域一致，因此还可以通过ELF文件的段大小，检查Flash或RAM是否超出芯片容量。

4 MAP文件

MAP文件由链接器生成，记录程序的内存分配详情，包括代码段、数据段地址及符号地址。MAP文件就是通过编译器编译之后，程序、数据及IO空间的一种映射文件,一般情况下，遇到内存越界，或者是溢出等情况，可以先进行MAP文件的分析,因为从MAP文件，可以了解到一些函数的大小，以及其入口等等重要信息。

MAP文件通常包含以下信息：

内存区域划分：Flash和RAM的起始地址及大小。
段地址分配：
- .text段地址：0x08000000（Flash）。
- .data段地址：0x20000000（RAM）。
符号地址：函数和变量的绝对地址（如main() at 0x08001000）。
内存占用统计：各段占用的空间大小（如.text = 1024 bytes）。

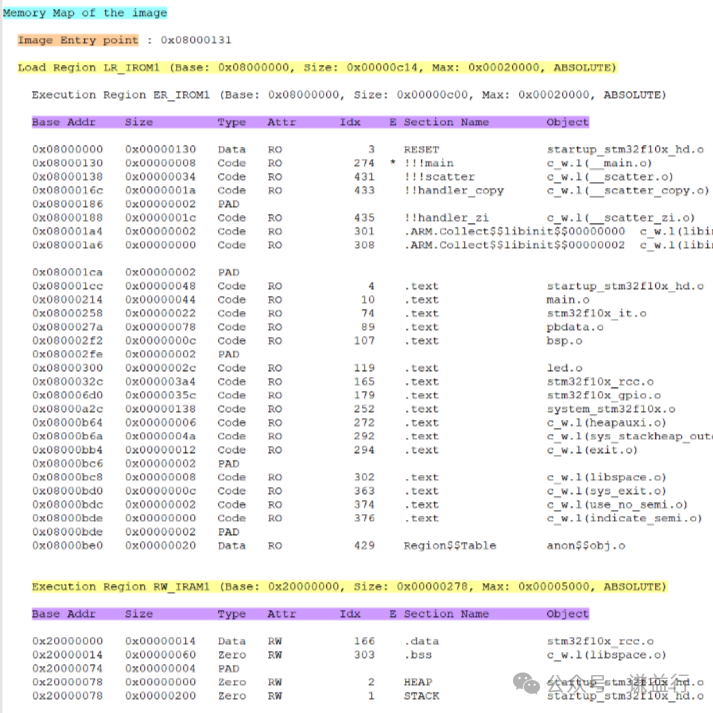

.text           0x08000000     0x2000  main           0x08000100     0x50      EngineSpeed    0x20001000     0x2

5 相互联系

在汽车ECU（电子控制单元）开发中，HEX、A2L、ELF和 MAP 文件扮演不同的角色，它们之间并不是孤立的，彼此之间存在紧密联系。

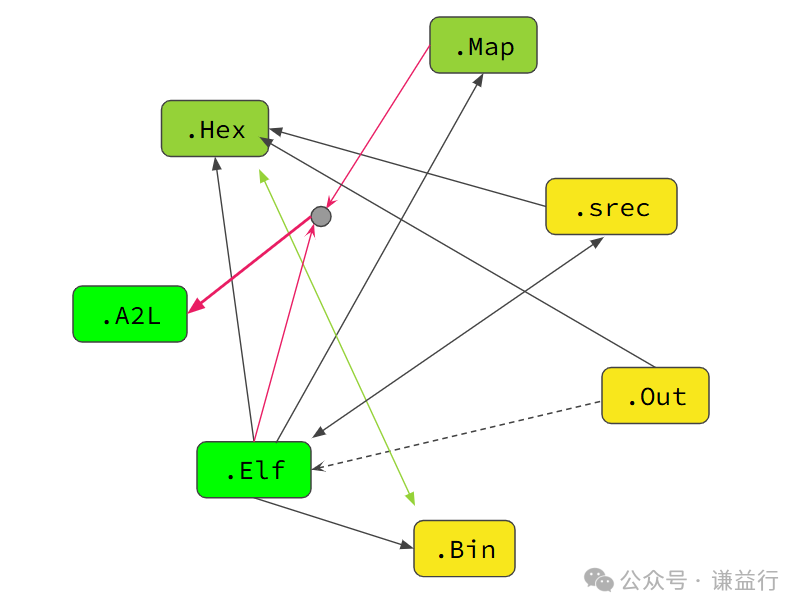

首先，从ECU软件Build过程来说，当我们将.c .h文件的源码使用编译器build时，这些文件依次被生成，先是源码编译生成ELF文件，然后链接生成MAP文件，再转换为Hex文件，供烧录到ECU的Flash使用，最后提取符号信息，生成A2L文件，供标定测量使用。

Source: .A2L, .elf, .Hex 和.Map等文件的区别与联系

最后是关于标定与调试的协同。因为A2L文件与ELF文件的地址一致性，A2L中的变量地址（如EngineSpeed = 0x20001000）必须与ELF/MAP文件中的地址完全一致，否则标定工具会读写错误内存；若编译器优化删除了“未使用”变量，需在代码中标记volatile或禁用优化，否则A2L地址失效。调试器加载ELF文件，在源码级别设置断点，观察变量FuelInjection的值（地址0x20002000）；若变量值异常，结合MAP文件排查内存冲突或溢出。

以上就是本文全部内容，最后通过下表回顾全文内容，即：

文件类型	用途	内容	生成工具	使用场景
Hex	烧录固件	二进制机器码的十六进制表示（含地址、校验和）	编译器工具链（如objcopy从ELF转换）	烧录工具（如J-Flash）写入ECU的Flash存储器
A2L	标定与测量	ECU变量、参数的内存地址、标定协议（ASAP2标准）	标定工具或脚本（基于ELF/map文件生成）	标定工具（如INCA、CANape）实时读写ECU变量
ELF	调试与符号信息	可执行代码 + 符号表 + 调试信息（函数名、变量地址等）	编译器（如GCC、ARMCC）	调试器（如GDB、Trace32）分析程序逻辑与内存问题
map	内存布局分析	代码段、数据段地址、函数/变量地址、内存占用统计	链接器（如LD）	优化内存分配、排查内存溢出或冲突
