概述

本文主要介绍STM32 F103 RC ADC模块的使用方法，笔者通过使用STM32Cube工具配置ADC模块的参数，并使能DMA通道，使其作为ADC数据的存储和读取通道，然后生成工程，并编写用户代码，实现实时采样ADC channel数据功能。

1 使用STM32Cube配置工程

1.1 软件版本信息

软件名称	版本信息
STM32Cube	STM32CubeMX 6.11
STM32 HAL	STM32Cube_FW_F1_V1.8.5
KEIL（编译软件）	Version: 5.38.0.0

1.2 配置ADC参数

使能ADC IN 端口，如果该IN告警为红色，说明该端口不可用

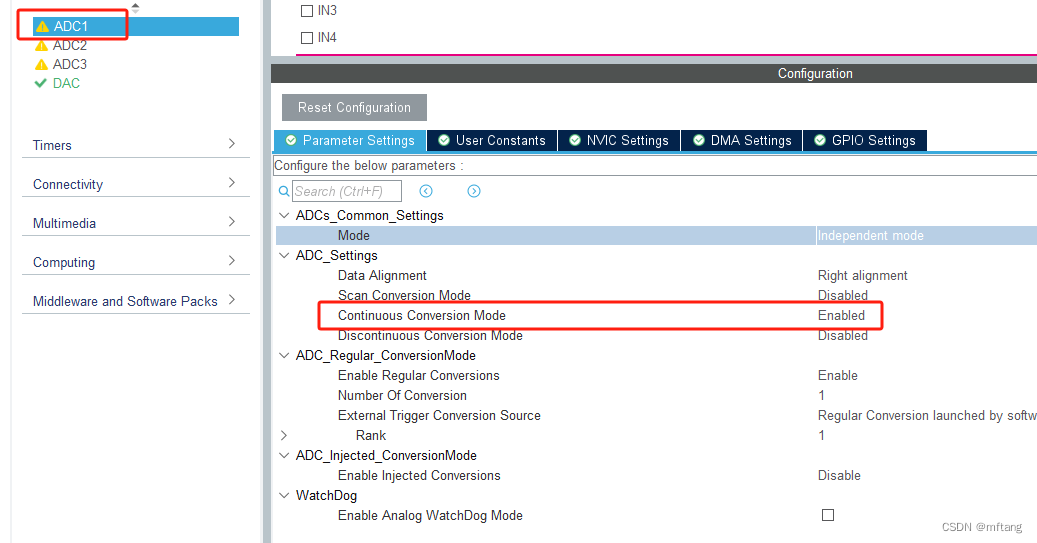

 选择完成端口后，就可以配置ADC通道参数，注意必须使能下列选项

1.3 配置DMA参数

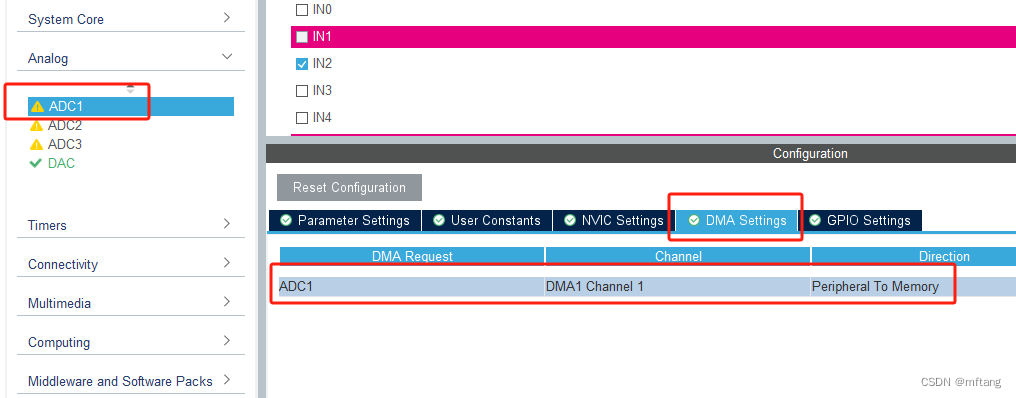

点击ADC1的DMA面板，添加DMA通道信息

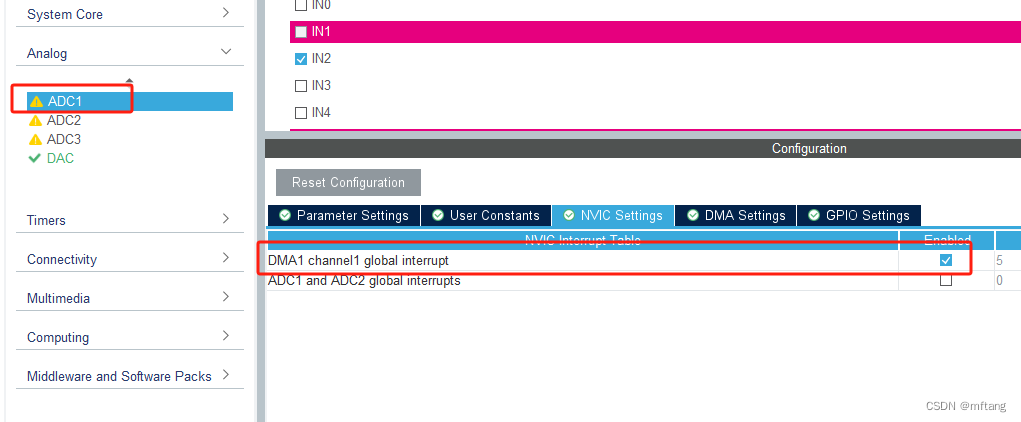

同时使能DMA对应的中断函数

2 功能实现

2.1 GENERATE工程

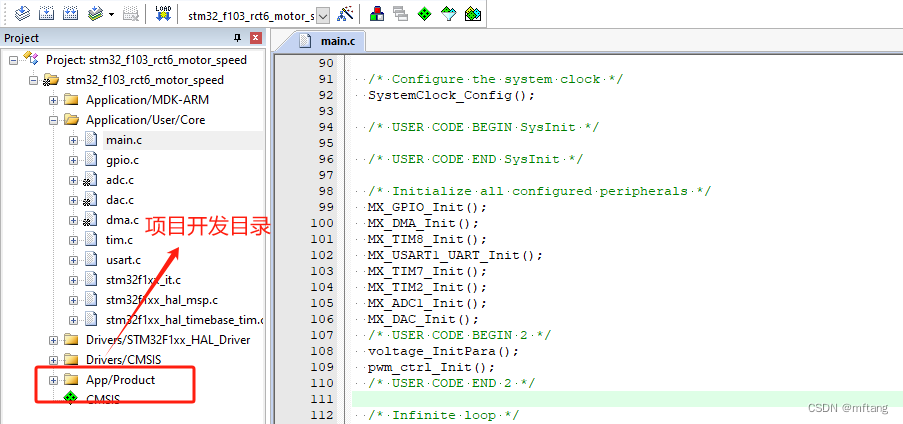

在STM32Cube中完成项目参数配置后就可以点击GENERATE生成项目文件，打开项目文件，其文件结构如下：
