英飞凌功率MOSFET SPICE 瞬态仿真不收敛问题解决（基于TINA）

背景：
英飞凌功率MOSFET SPICE仿真容易出现不收敛问题，这个对于IGBT和SIC的管子应该是一样的，在瞬态仿真分析中，出现如下图所示的报错，Convergence problem。

原因分析：
spice是为线性电路设计的，例如运算放大器、线性电源等，不是专门仿真开关电路的。在瞬态仿真时，仿真器是要不断迭代求解的，开关导致的电压快速跳变，容易在迭代计算时出现不收敛的问题。

解决方法：
出现不收敛，有两个方法可以尝试：1. 减少时间的步长。 2.降低仿真的精度（其实影响大不），让计算容易收敛。

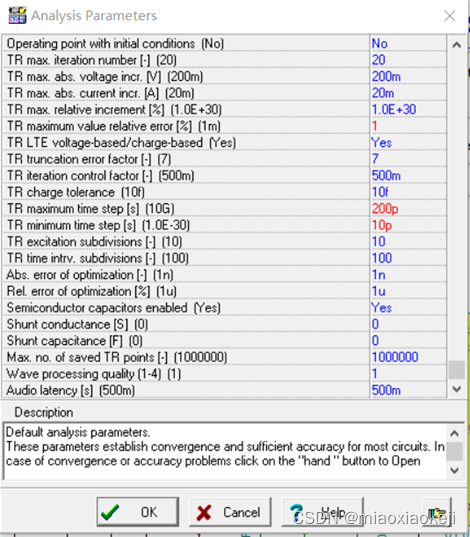

下图是在Tina -> Analysis -> Analysis parameters中修改的时间步长和仿真误差（就是红色字体那三个做了修改）。大家可以结合自己的设计，调整下这个参数。

如果还解决不了，可以尝试修改其他TR开头的参数，参考Analysis parameters -> Help菜单中各个参数的定义，毕竟做工程就是要研究这些参数么。

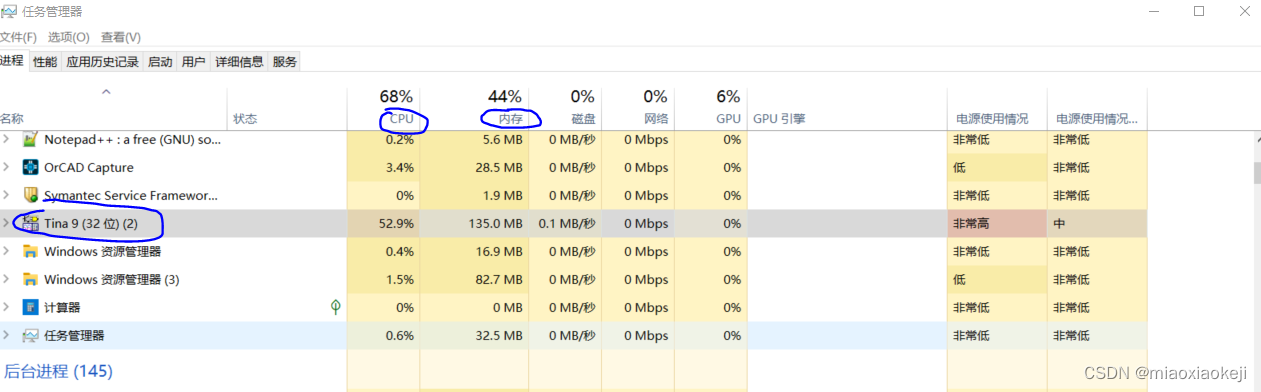

还有个坑要注意，由于时间步长减少，会消耗更多的计算机内存，如果运行多次内存消耗过大，会报“Out of memory”.解决方法是：保存工程、重启TINA软件

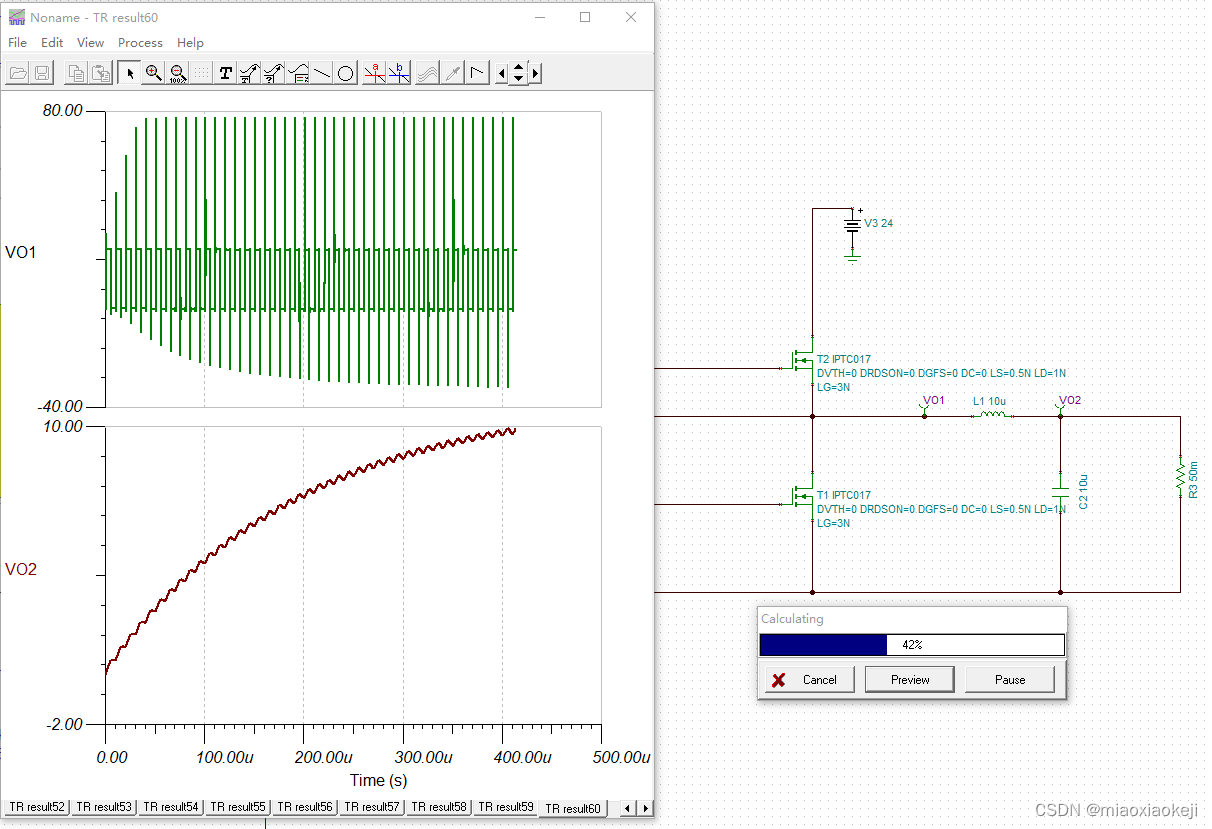

下面是瞬态仿真的结果，折腾了两天终于能运行了（就是运行速度有点慢^^）！

下面就是优化过冲和其他电路性能了，期待再和大家继续分享
