modelsim中添加xilinx ip库

总体过程分两步：
1）编译xilinx vivado中的ip lib
2）添加1）中编译生成的lib到modelsim

1 编译 ip lib

1.1 打开vivado，在tools中现在compile simulation libraries

1.2 编译设定，根据个人情况设定，我的设定个如下：

2 添加编译好的lib到modelsim中

在modelsim安装路径下有一个modelsim.ini文件，需要取消其只读属性，然后用记事本将其打开（由于格式不太喜欢我用的是UE），找到“modelsim_lib = $MODEL_TECH/…/modelsim_lib”处准备添加ip库路径。

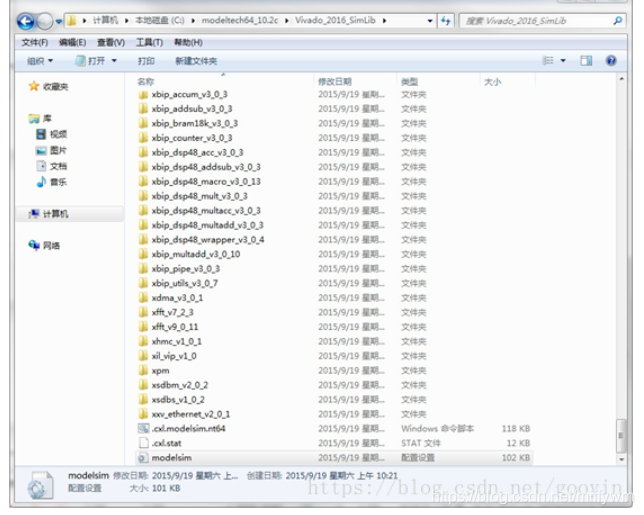

找到刚才编译ip库的文件夹，目录下也会有一个modelsim.ini文件，如下图所示：

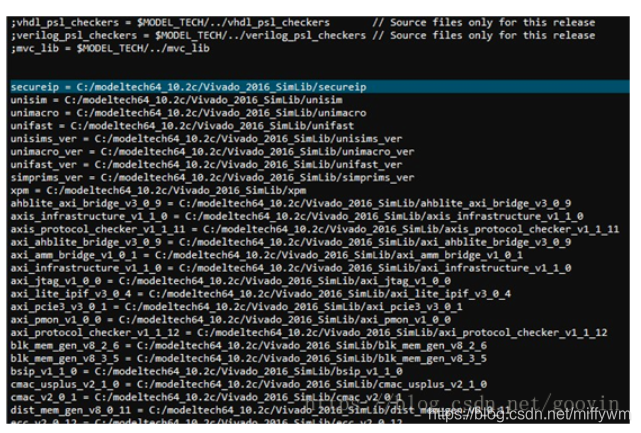

打开库路径下的modelsim.ini文件并找到“;mvc_lib = $MODEL_TECH/…/mvc_lib”，如下图所示：

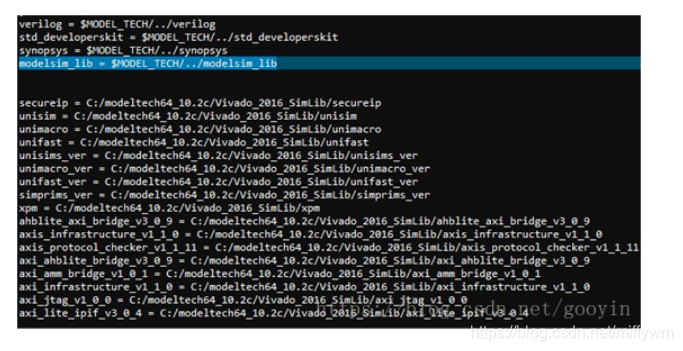

下面对应的都是编译好的IP所处的路径，将这些全部复制，然后打开modelsim安装路径下的modelsim.ini文件并完成粘贴，如下图所示：

总结一下其实整个过程很简单，首先在指定路径下编译xilinx的ip，vivado会在该路径下生成一个modelsim.ini文件，该文件包含了ip对应的路径；打开modelsim的安装路径下的modelsim.ini文件并将ip路径粘贴进来就可以了。

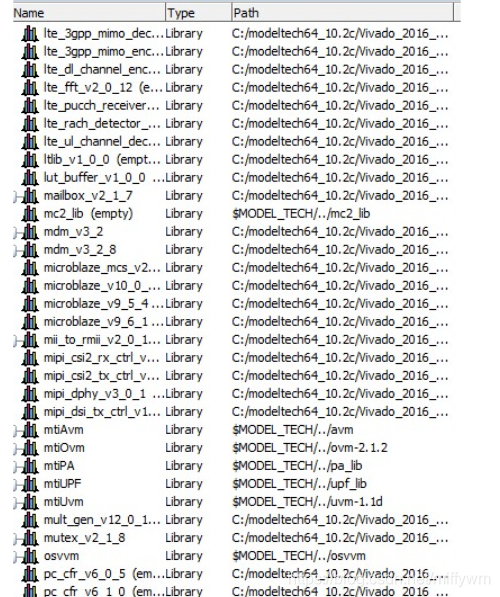

添加完ip的modelsim打开后会多了许多库，如下图所示（不是完整截图）
