RTK 实时动态定位

RTK（实时动态定位，Real-Time Kinematic）是一种高精度的卫星导航定位技术，通过差分校正方法，将GNSS（全球导航卫星系统）的定位精度从米级提升至厘米级（通常1-3厘米），广泛应用于测绘、无人机、自动驾驶、精准农业等领域。



RTK是当前高精度定位的核心技术，通过载波相位差分将GNSS精度提升至厘米级，广泛应用于测绘、无人机、自动驾驶等领域。未来，随着多频多系统支持、AI优化和5G通信的发展，RTK将在更多场景中发挥关键作用。

1. RTK的基本原理

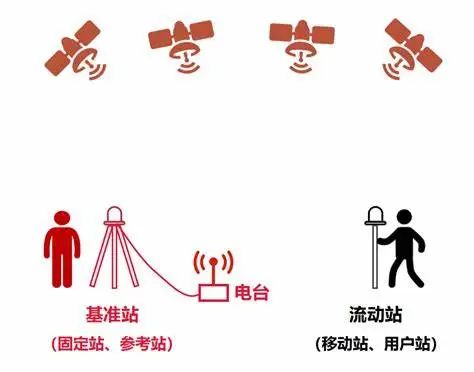

RTK的核心思想是利用**基准站（参考站）和流动站（移动接收机）**的协同工作，消除GNSS信号中的公共误差（如电离层延迟、卫星钟差、轨道误差等），实现高精度定位。

关键组成部分

1. 基准站（Base Station）

• 固定安装在已知坐标点（精确测量获得）。

• 实时接收GNSS信号，计算误差修正数据（差分改正数）。

• 通过无线电（UHF）、4G/5G或网络RTK（CORS）发送给流动站。

2. 流动站（Rover）

• 移动设备（如无人机、农机、测量仪）。

• 接收GNSS信号和基准站的差分数据，实时计算高精度位置。

3. 数据通信链路

• 无线电（短距离，如UHF电台）。

• 网络RTK（长距离，如NTRIP协议+4G/5G）。



2. RTK的工作流程

1. 基准站采集数据

• 基准站接收GNSS信号，计算伪距和载波相位观测值。

2. 误差计算与差分改正

• 基准站对比已知坐标和GNSS观测值，计算误差修正参数。

3. 数据发送至流动站

• 通过无线电或网络传输差分数据（RTCM格式）。

4. 流动站实时解算

• 结合自身GNSS观测值和差分数据，进行高精度定位。



3. RTK的关键技术

(1) 载波相位差分

• GNSS信号包含伪距（C/A码）和载波相位（L1/L2频段）。

• RTK利用载波相位（波长更短，精度更高）进行解算。

• 需解决**整周模糊度（Integer Ambiguity）**问题（通过LAMBDA算法等）。

(2) 网络RTK（CORS）

• 替代单基准站，利用多个基准站组成的连续运行参考站系统（CORS）。

• 通过云端计算区域误差模型（如VRS、MAC、FKP），提高覆盖范围和可靠性。

• 适用于大范围高精度应用（如自动驾驶、测绘）。

(3) 多频GNSS支持

• 双频（L1+L2）或三频（L1+L2+L5）接收机可减少电离层延迟影响，提高稳定性。

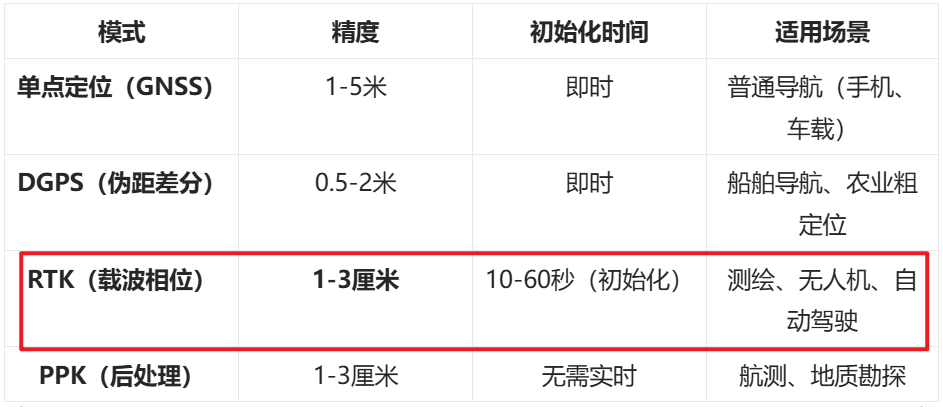

4. RTK的精度与性能



5. RTK的应用领域

(1) 测绘与工程测量

• 地形测绘、道路放样、建筑施工（如全站仪替代方案）。

• 地籍测量、矿山监测。

(2) 无人机（UAV）与航测

• 高精度航线规划（如倾斜摄影、LiDAR测绘）。

• 农业植保无人机（精准喷洒）。

(3) 自动驾驶与高精地图

• 车辆定位（结合IMU+RTK，实现车道级导航）。

• 高精地图采集（如百度、高德地图的测绘车）。

(4) 精准农业

• 农机自动驾驶（如无人拖拉机、播种机）。

• 变量施肥、精准灌溉。

(5) 地质灾害监测

• 滑坡、沉降监测（结合GNSS+RTK长期观测）。

6. RTK的局限性

1. 依赖基准站

• 距离基准站越远，精度下降（通常有效范围<10km，网络RTK可扩展）。

2. 初始化时间

• 需解决整周模糊度，冷启动时可能需要数十秒。

3. 信号遮挡影响

• 高楼、树林等环境可能导致失锁，需结合IMU/视觉辅助。

4. 成本较高

• 专业RTK设备价格远高于普通GNSS接收机。

7. RTK的未来发展趋势

1. 多系统融合

• 支持北斗/GPS/Galileo/GLONASS多频多系统，提高可靠性。

2. 低功耗小型化

• 芯片化RTK模块（如u-blox F9P），推动消费级应用（如无人机、机器人）。

3. AI+RTK

• 结合机器学习优化模糊度解算，缩短初始化时间。

4. 5G+RTK

• 利用5G低延迟特性，提升网络RTK的实时性。
