基于LLD的S32K3 FLS使用

0、简介

本文介绍了S32K3 FLS(Flash Driver Module)的使用,应用场景为在已有模块中加入FLS,环境如下:

MCU:NXP S32k312
在这里插入图片描述

编译器:S32 Design Studio for S32 Platform 3.5
在这里插入图片描述
仿真器:JLINK-V11

RTD版本:SW32K3_RTD_4.4_2.0.1_DS_updatesite_D2207.zip
(tips:3.0.0之后没有S32K312例程)

1、打开工程

方式1:基于RTD中LLD的example新建工程

在这里插入图片描述

方式2:当前已有工程

在这里插入图片描述

2、配置外设

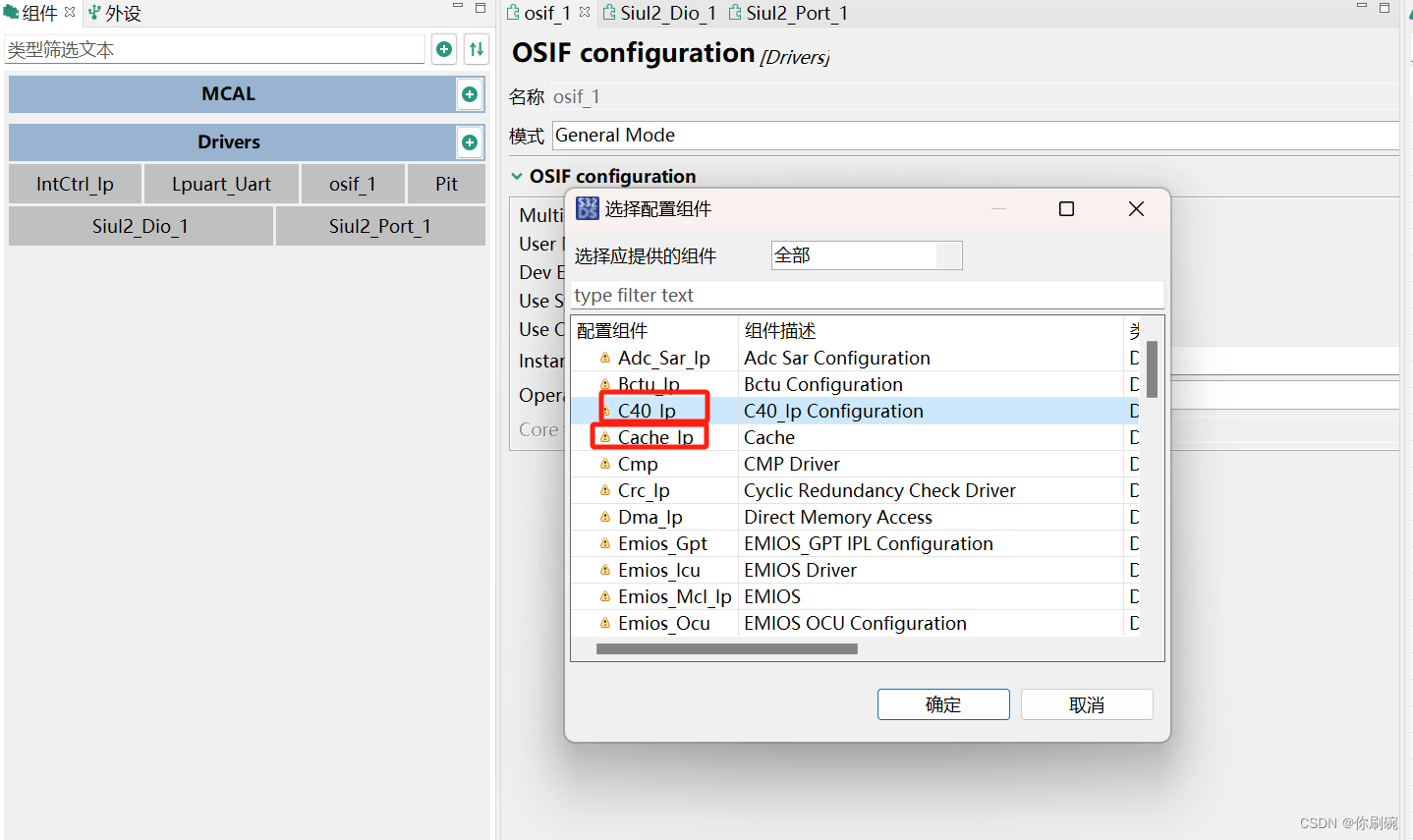

2.1、添加c40外设

在这里插入图片描述
tips:添加C40_IP后Cache_IP自动添加。

2.2、配置外设

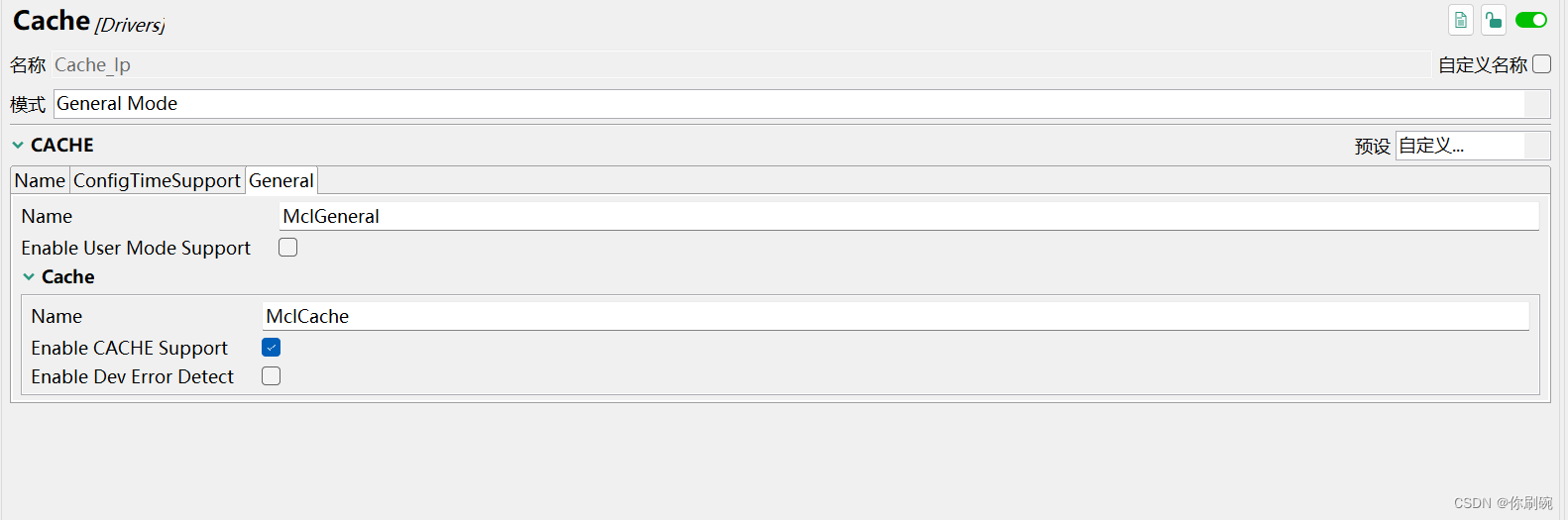

第1步、cache配置

在这里插入图片描述

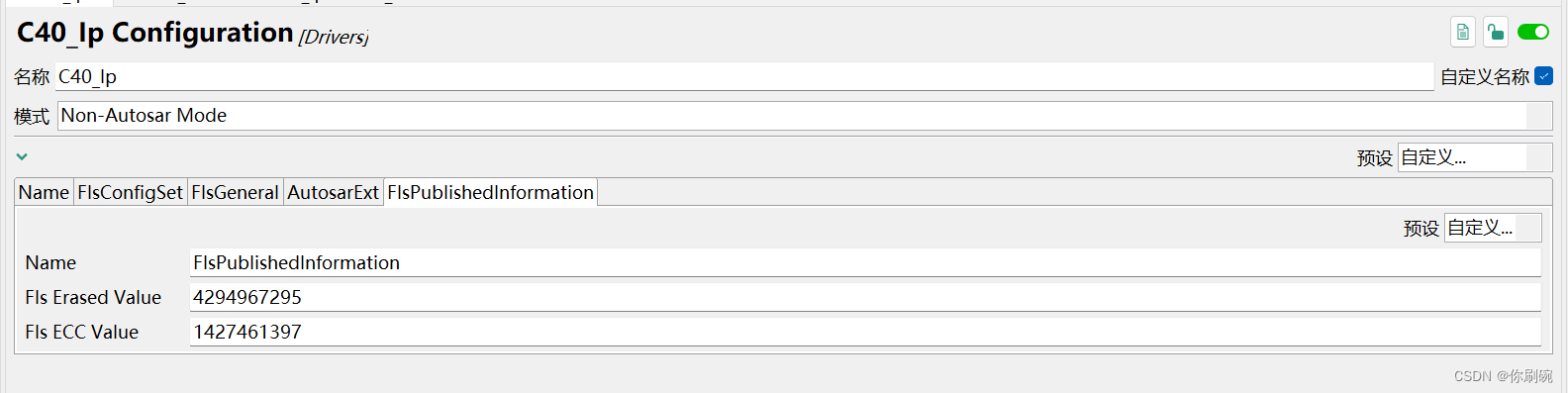

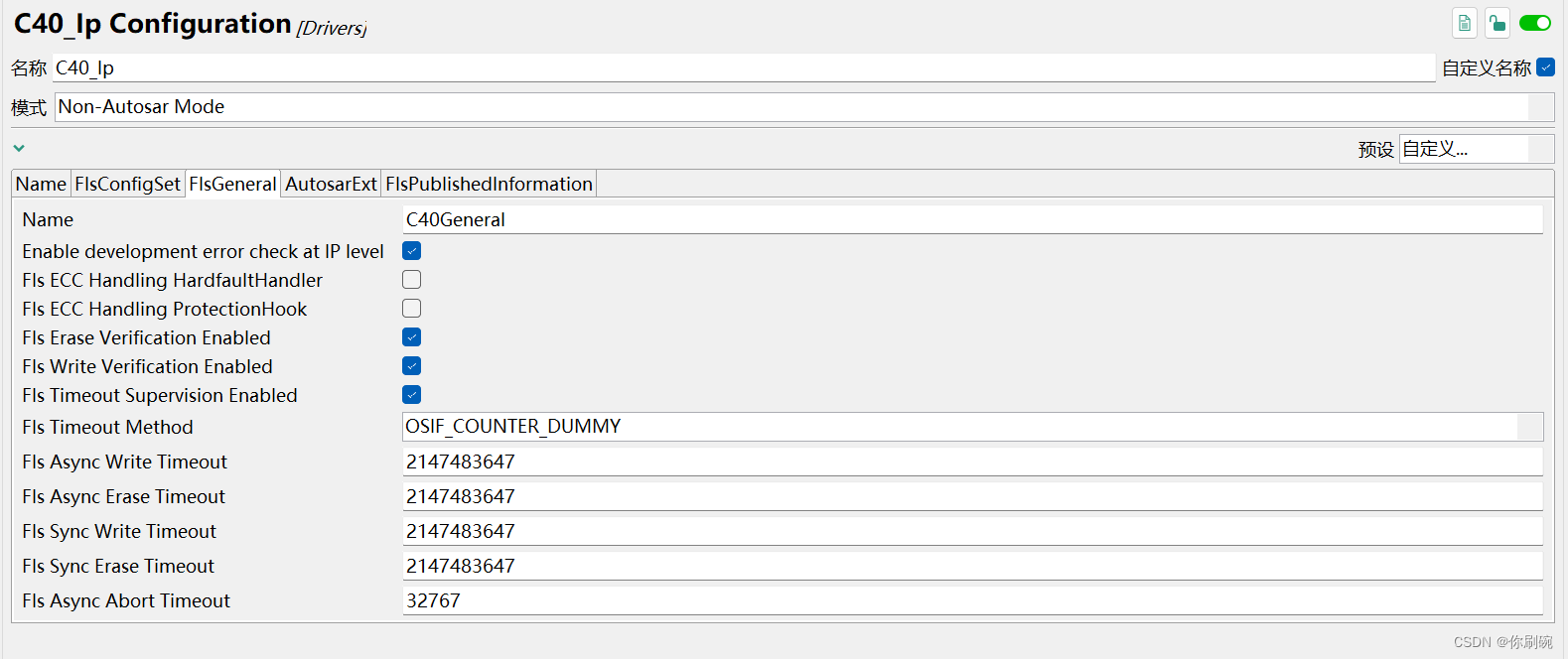

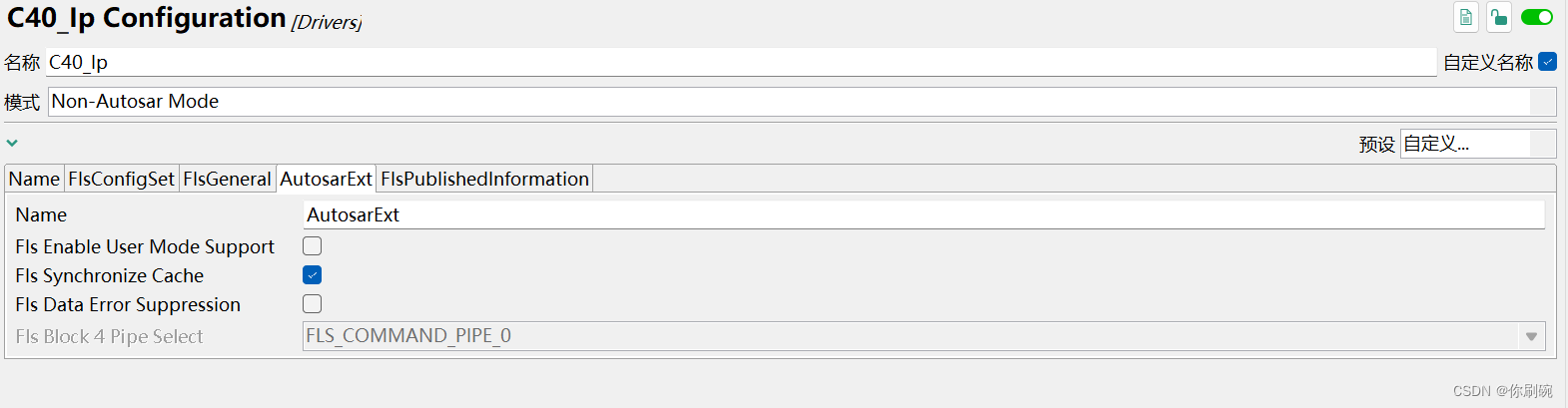

第2步、C40配置

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

3、编写程序

3.1、添加头文件及宏定义

#include "C40_Ip.h"

#define FLS_MASTER_ID                0U
#define FLS_BUF_SIZE                 80U
#define FLS_SECTOR_ADDR              0x10000000U
#define FLS_SECTOR_TEST              C40_DATA_ARRAY_0_BLOCK_2_S000

3.2、擦写、写入、读取


	uint8_t testArr[] = {1, 2, 3, 4, 5, 6, 7, 8};
	uint8_t readBackArr[8];
	C40_Ip_StatusType C40Status;
	Clock_Ip_StatusType ClockStatus;

    /* Initialize C40 driver */
    C40Status = C40_Ip_Init(&C40ConfigSet_BOARD_InitPeripherals_InitCfg);
    Assert(STATUS_C40_IP_SUCCESS == C40Status);

    /* Unlock sector if needed */
    if (STATUS_C40_IP_SECTOR_PROTECTED == C40_Ip_GetLock(FLS_SECTOR_TEST))
    {
        C40_Ip_ClearLock(FLS_SECTOR_TEST, FLS_MASTER_ID);
    }

    /* Erase sector */
    C40_Ip_MainInterfaceSectorErase(FLS_SECTOR_TEST, FLS_MASTER_ID);
    do
    {
        C40Status = C40_Ip_MainInterfaceSectorEraseStatus();
    }
    while (STATUS_C40_IP_BUSY == C40Status);

    /* Check job result */
    Assert(STATUS_C40_IP_SUCCESS == C40Status);

    /* Write data */
    C40_Ip_MainInterfaceWrite(FLS_SECTOR_ADDR, FLS_BUF_SIZE, testArr, FLS_MASTER_ID);
    do
    {
        C40Status = C40_Ip_MainInterfaceWriteStatus();
    }
    while (STATUS_C40_IP_BUSY == C40Status);
    /* Check job result */
    Assert(STATUS_C40_IP_SUCCESS == C40Status);

    /* Compare the data in memory with TxBuffer */
    C40Status = C40_Ip_Compare(FLS_SECTOR_ADDR, FLS_BUF_SIZE, testArr);
    /* Check job result */
    Assert(STATUS_C40_IP_SUCCESS == C40Status);

    /* Read data */
    C40Status = C40_Ip_Read(FLS_SECTOR_ADDR, FLS_BUF_SIZE, readBackArr);
    /* Check job result */
    Assert(STATUS_C40_IP_SUCCESS == C40Status);

    /* Verify data */
    for (uint8_t i = 0U; i < FLS_BUF_SIZE; i++)
    {
        Assert(testArr[i] == readBackArr[i]);
    }

tips1:库函数位于 工程\RTD\include 下

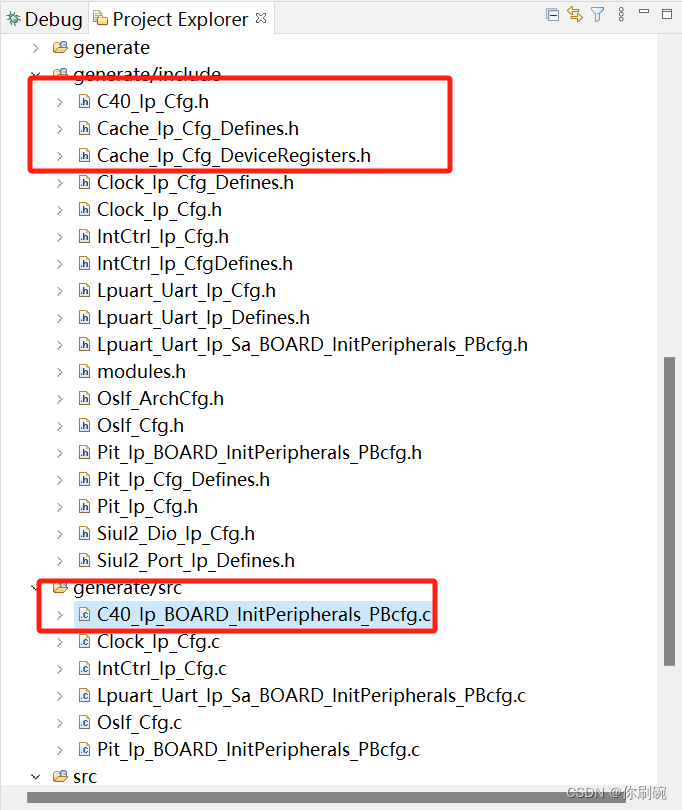

tips2:生成的配置文件位于 工程/generate/src 下 ,例如:
#pic_center =250x

3、现象

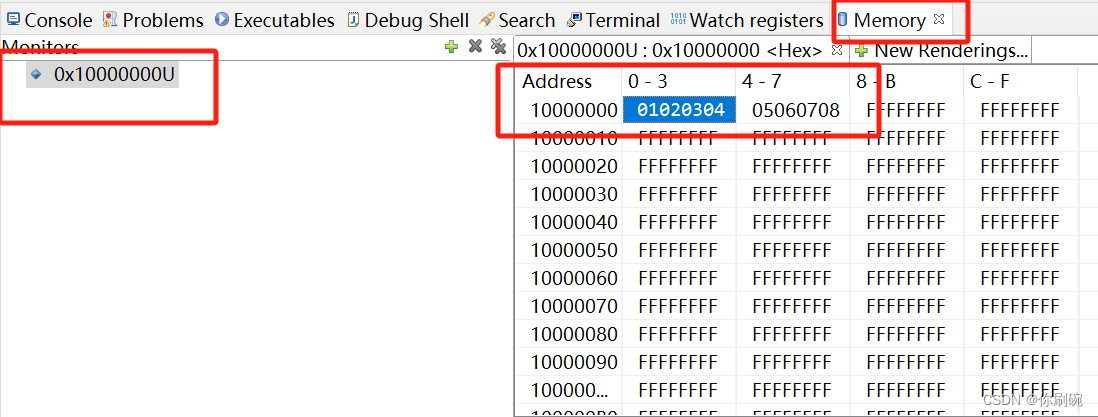

程序并未Assert。且调试时查看memory可以看到写入的数组数据:
在这里插入图片描述
