VSC-HVDC直流输电仿真模型中的双环控制及理想直流波形输出,基于双环控制的VSC-HVDC直流输电仿真模型及其理想交流侧电压电流输出效果

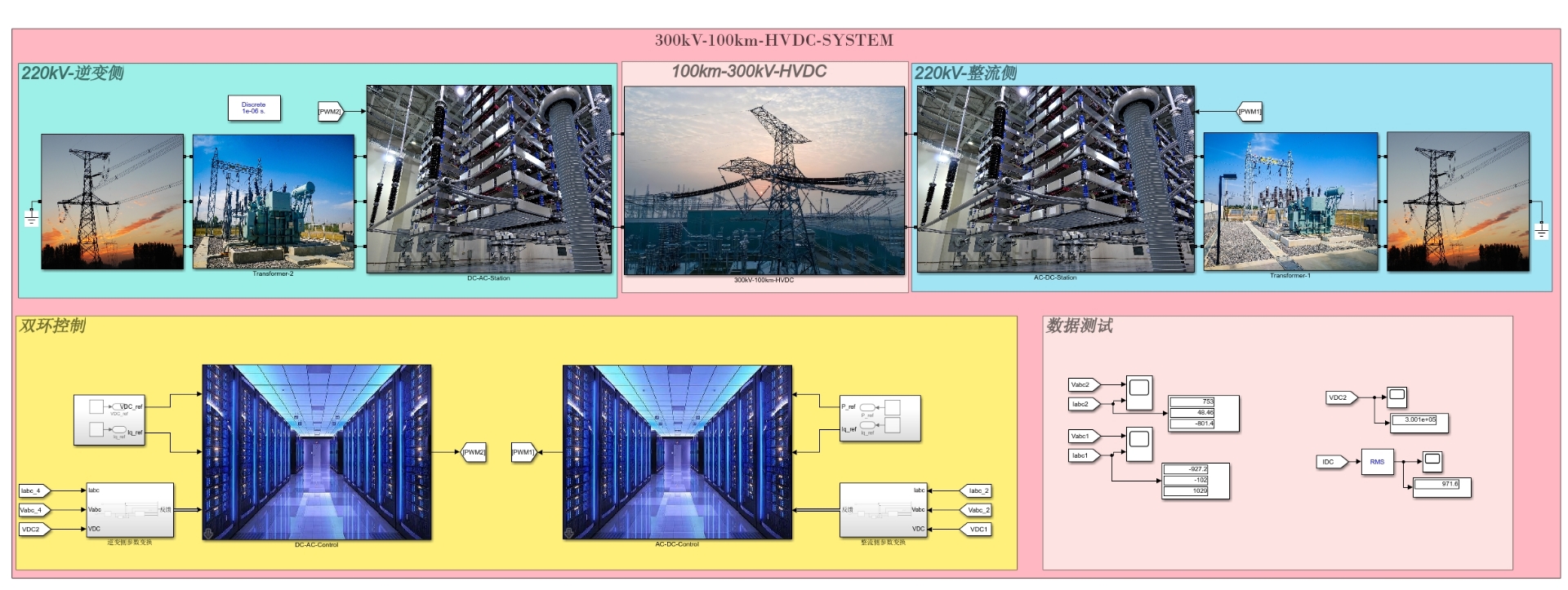

双端VSC-HVDC直流输电仿真模型
matlab2021a,采用双环控制,
电压环和电流环,电压环采用直流电压参与PI调节,电流内环包括PI调节器与前馈解耦,
整流侧与逆变侧为VSC两电平器件。

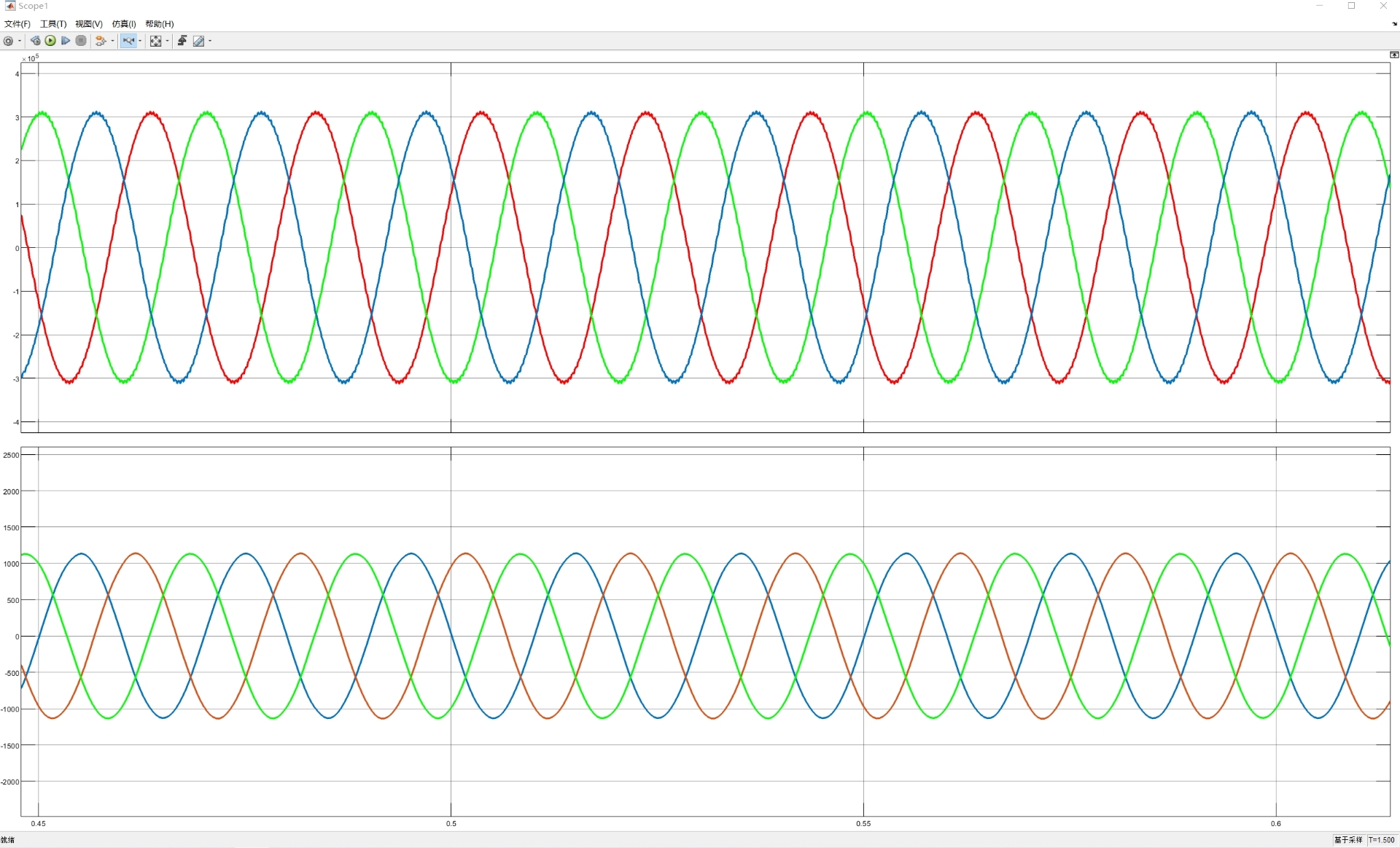

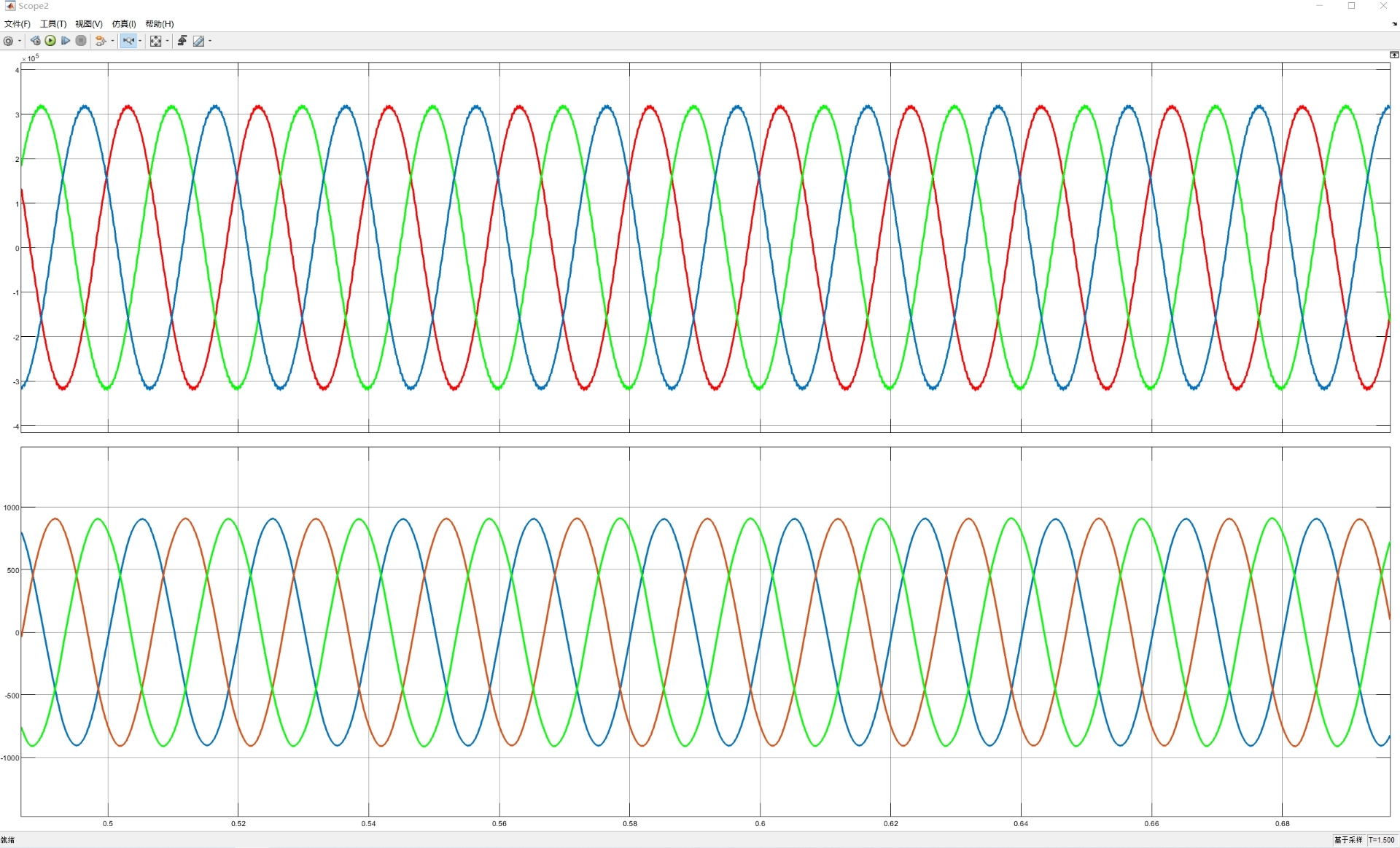

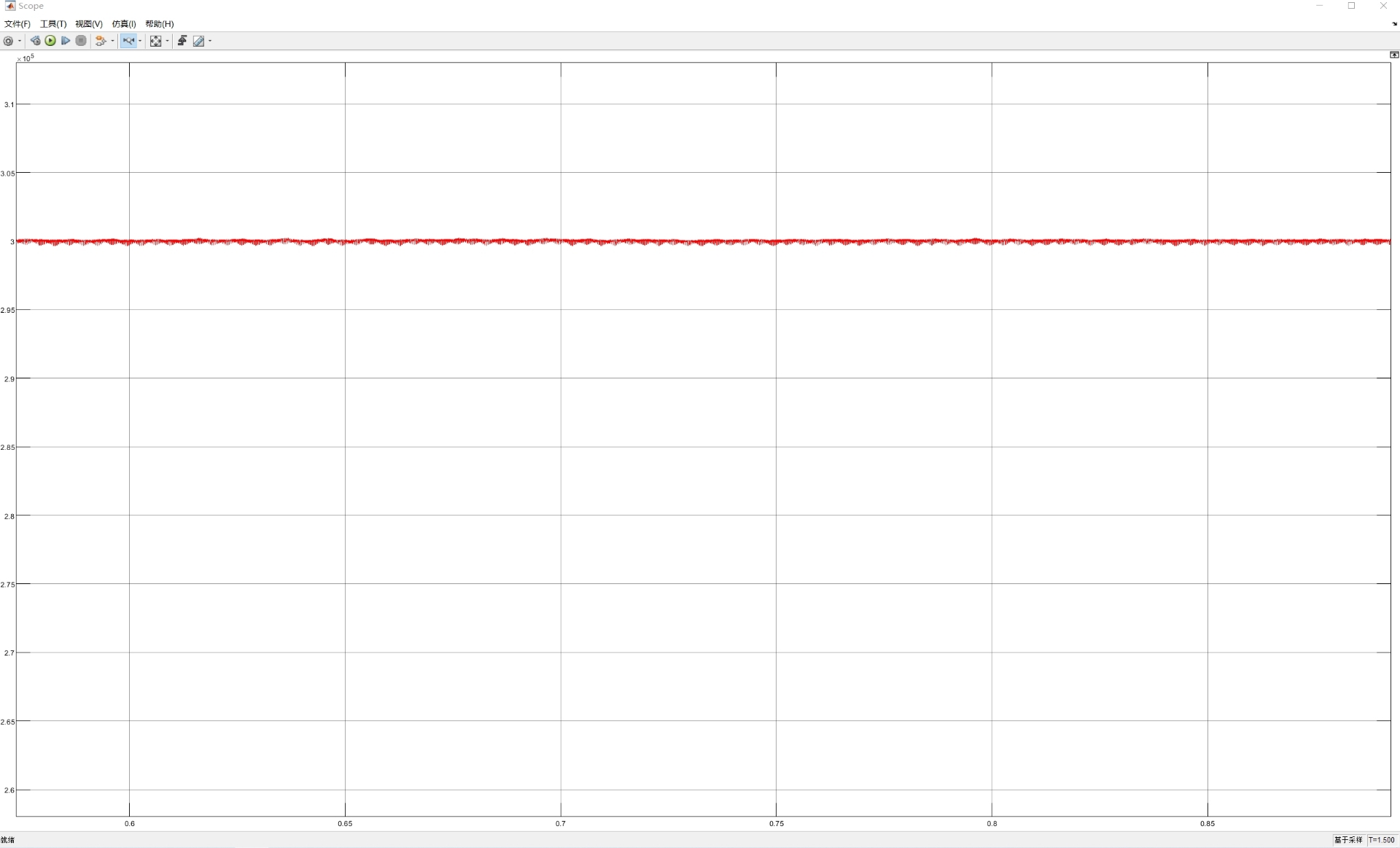

直流波形输出效果理想,交流侧电压电流均为对称的三相电压电流,

ID:2545684639072616

小镇仿真店


双端VSC-HVDC直流输电仿真模型是一种利用matlab2021a开发的仿真模型,采用双环控制结构。其中,电压环和电流环是该模型的两个重要控制环节。在电压环方面,该模型采用直流电压参与PI调节,以实现对直流电压的控制。而在电流环方面,该模型采用了PI调节器与前馈解耦的结构,以实现对电流的控制。

在双端VSC-HVDC直流输电仿真模型中,整流侧和逆变侧分别采用了VSC两电平器件。VSC是指可变速控制器,它是一种能够将交流电转换为直流电,或将直流电转换为交流电的装置。在整流侧,VSC将交流电转换为直流电,而在逆变侧,VSC将直流电转换为交流电。这种双向的电能转换使得直流输电系统更加灵活和高效。

双端VSC-HVDC直流输电仿真模型的直流波形输出效果非常理想。它能够保持交流侧电压和电流均为对称的三相电压和电流。这种对称性是非常重要的,它能够保证系统的稳定性和可靠性。

在实际应用中,双端VSC-HVDC直流输电系统具有广泛的应用前景。它可以用于远距离的大容量电力输送,也可以用于电力系统的互联互通。相比传统的交流输电系统,双端VSC-HVDC直流输电系统具有更低的传输损耗和更高的送电效率。此外,它还具有可控性强、调度灵活、故障容忍度高等特点,能够适应各种复杂的电力系统运行环境。

总之,双端VSC-HVDC直流输电仿真模型是一种基于matlab2021a开发的仿真模型,采用双环控制结构,通过电压环和电流环实现对电压和电流的精确控制。该模型的直流波形输出效果理想,交流侧电压和电流均为对称的三相电压和电流。这种模型在实际应用中具有广泛的应用前景,能够实现远距离的大容量电力输送,提高电力系统的效率和可靠性。

相关的代码,程序地址如下:http://fansik.cn/684639072616.html

描述 200 MVA(+/- 100 kV DC)强制换向电压源转换器(VSC)互连用于将功率从230 kV,2000 MVA,50 Hz系统传输到另一个相同的AC系统。整流器逆变器是使用闭合IGBT /二极管的三级中性点钳位(NPC)VSC转换器。正弦脉冲宽度调制(SPWM)切换使用频率为基频27倍(1350 Hz)的单相三角载波。与转换器一起,该站包括AC:降压Yg-D变压器,AC滤波器,转换器电抗器;在直流:电容器,直流滤波器。不模拟变压器分接开关特性。 40 Mvar并联交流滤波器是围绕两个主要谐波的第27第54高通调谐。 0.15 p.u.转换器反应器0.15 p.u.变压器漏电抗允许VSC输出电压相对于AC系统公共耦合点(PCC)(站1的总线B1站2的B2)的相位幅度发生偏移,并允许控制变换器的有功无功功率输出。储存器DC电容器连接到VSC端子。它们会影响系统动态直流的电压纹波。高频阻塞滤波器被调谐到三次谐波,即存在于正极负极电压中的主谐波。整流器逆变器通过75km电缆(即2π部分)两个8mH平滑电抗器相互连接。断路器用于在逆变器AC施加三相接地故障。在站1系统中使用三相可编程电压源模块来施加电压下降。 离散控制系统产生三个正弦调制信号,这三个正弦调制信号是桥相电压的参考值。可以计算调制信号的幅度相位以控制:PCC处的无功实际AC功率流,或PCC处的无功功率流极对极直流电压。也可以控制PCC处的AC电压幅度,但是该选项不包括在我们的模型中。用户手册的“VSC-Based HVDC Link”案例研究中提供了控制系统的描述。电源系统控制系统都被离散化,采样时间Ts_Power = 7.406e-6s,Ts_control = 74.06e-6s。它们是承运期的倍数。请注意,模型的“模型初始化”功能会自动在MATLAB®工作空间中设置这两个采样时间。
