小白也能看得懂——开关电源中的“过压自锁电路”

更多电路设计，PCB设计分享及分析，可关注本人微信公众号“核桃设计分享”！

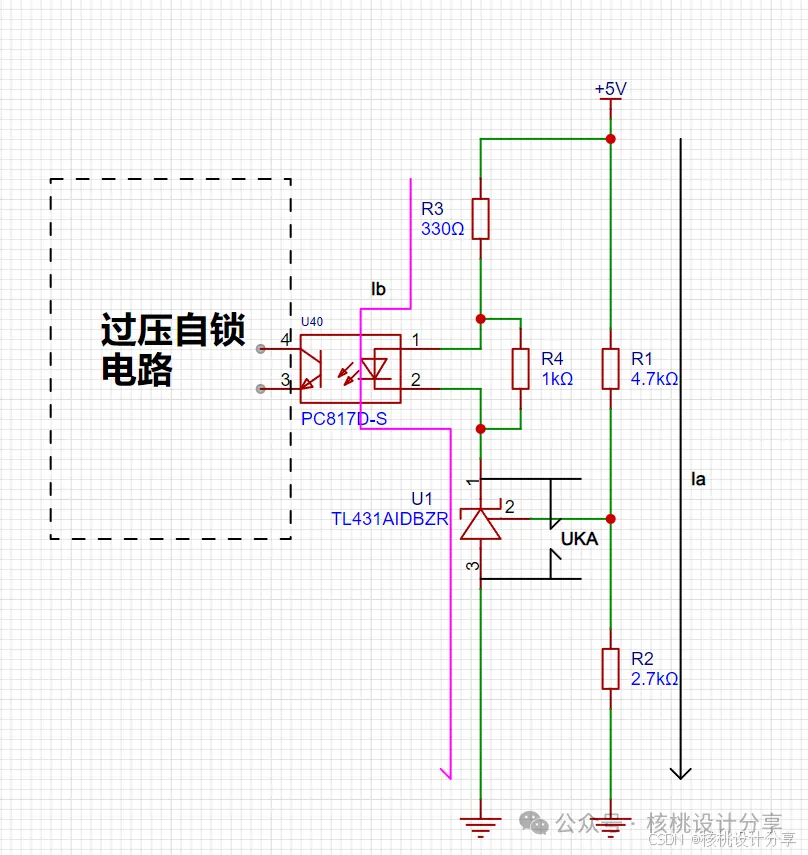

前面的文章中核桃有和大伙探讨过开关电源中的过压保护电路，不清楚的小伙伴可以戳这里：

开关电源中的“神器”-TL431过压保护电路如何计算？

这一章呢，核桃和大伙唠唠开关电源中的“过压自锁电路”是如何实现的，原理非常简单！

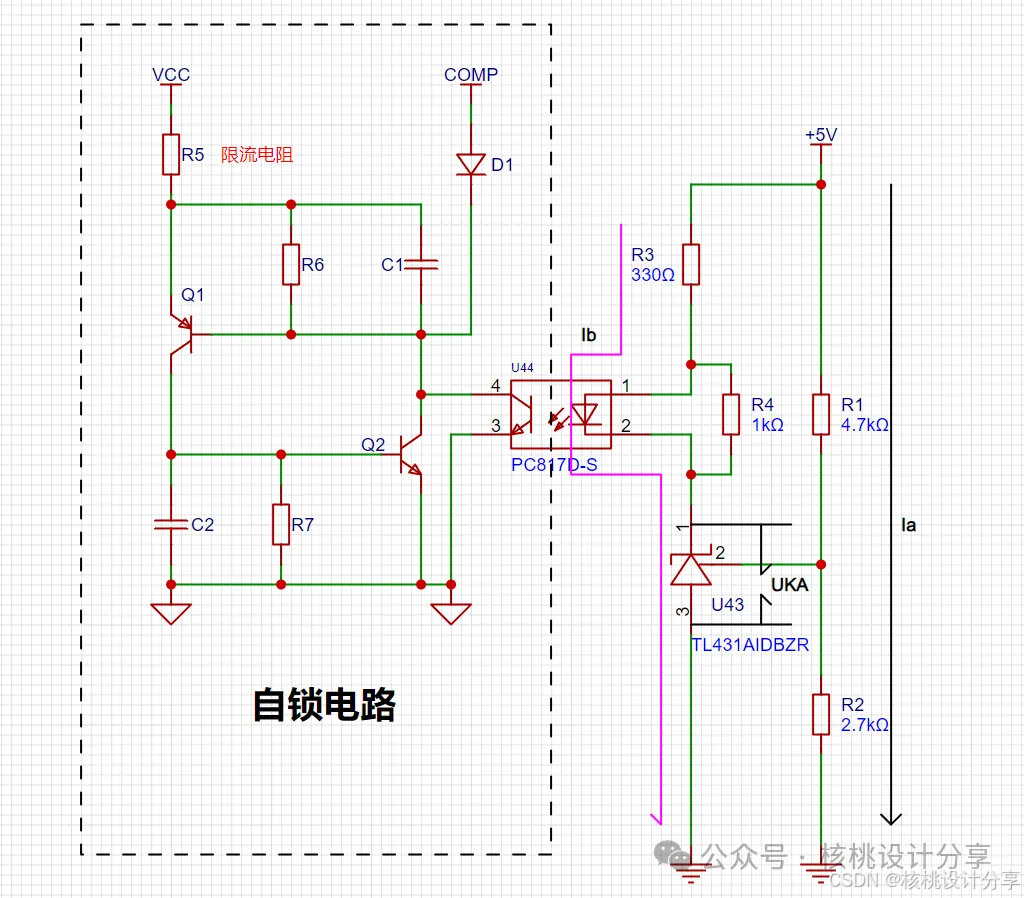

先看图，如下图1所示：

图1

那为什么要使用自锁电路？

在开关电源中如果输出出现过压的现象的话，单单靠过压检测电路是无法真正实现电路的保护和器件的保护的，故很多开关电源中都会加入“自锁电路”

“自锁电路”，顾名思义，就是一有故障就直接“锁死”，得故障排除或者重新上电后才能解锁，这样就可以有效的避免故障面的扩大，更好的保护器件和负载！

图1的自锁电路详解：

（1）当没有过压的情况下，也就是光耦的光敏三极管没有导通时，由于R6电阻的存在，所以PNP三极管Q1的基极上拉到高电平，Q1截止。此时NPN三极管Q2的基极为低电平，同样也是截止。

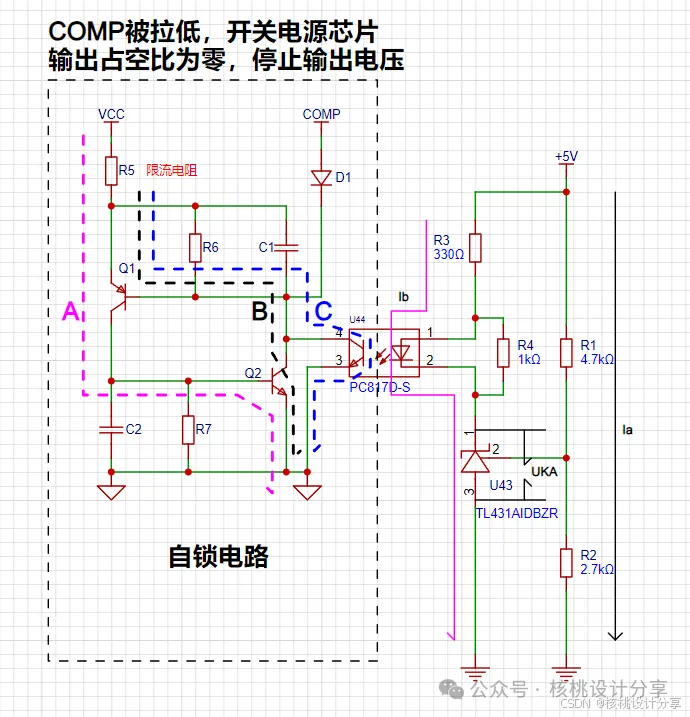

（2）当出现过压的时候，光耦的光敏三极管导通，PNP三极管Q1基极电平被拉低，同时Q1导通致使Q2的基极变为高电平，从而使Q2也导通。根据二极管的单向导通特性，COMP的电位就会被拉低。

（3）只要有了一次的触发（也就是过压），Q1导通→Q2导通→Q1导通→Q2导通→Q1导通→Q2导通→Q1导通→Q2导通..............会一直循环下去！

自锁的过程：只要光耦的光敏三极管导通，那自锁电路中的两个三极管就会一直循环导通下去，效果就像是“锁住”一样，所以只有VCC没电（重新上电）才能“解锁”，故才称为“自锁电路”！

好了，这章就先写到这吧！你学费了吗

！
