RS-232接口简介

本文介绍RS-232接口。

1.电气指标

在使用和调试RS-232接口时，需了解接口信号电平。

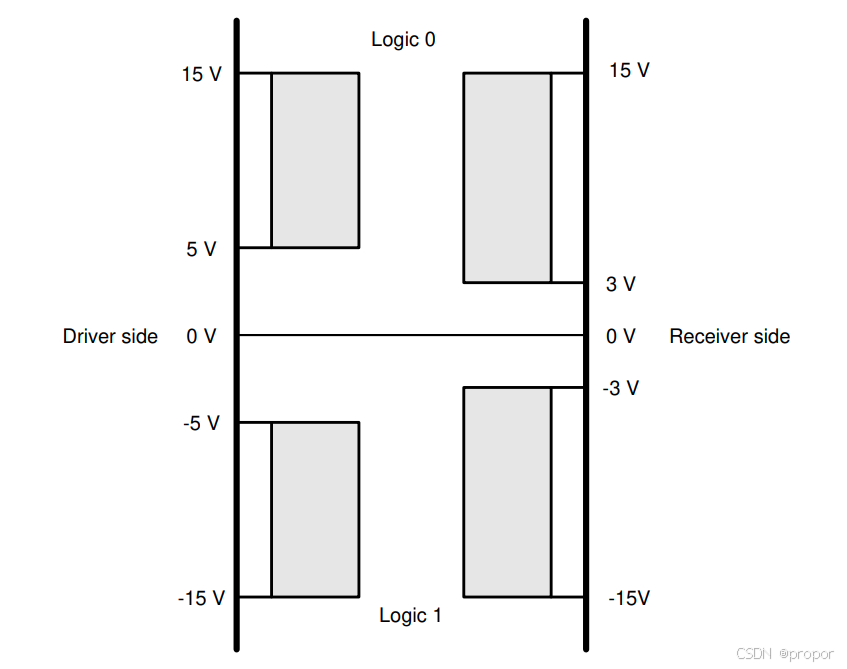

相对于GND而言，有效的RS-232电平介于+3V至+15V之间，或-3V至-15V之间。如下图所示。

从图中可知，

驱动端：

1)当电压介于+5V至+15V之间时，驱动器输出为逻辑0。

2)当电压介于-5V至-15V之间时，驱动器输出为逻辑1。

接收端：

1)当电压介于+3V至+15V之间时，接收器视为逻辑0。

2)当电压介于-3V至-15V之间时，接收器视为逻辑1。

接收端的逻辑电平范围是比驱动端稍大一些的。

常用的电平转换芯片MAX3232内部包含电荷泵电路（升压电路）
