保持噪声容限概念：

静态噪声容限（SNM）是衡量存储单元稳定性的参数。SNM是SRAM单元在数据丢失或破坏之前可以忍受的最大噪声。

保持噪声容限测试方法：

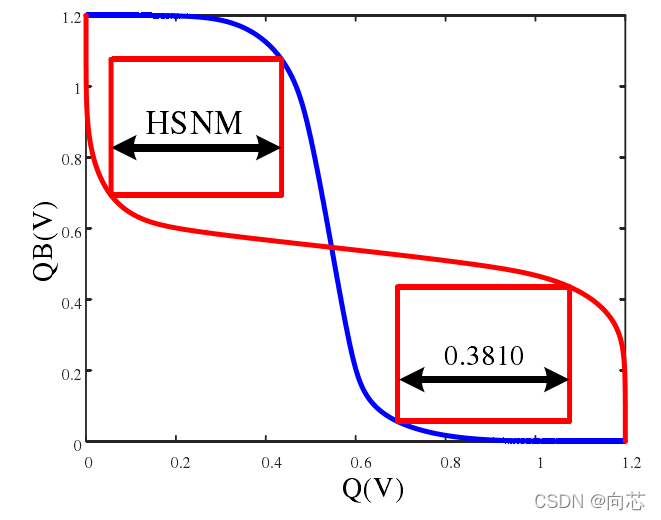

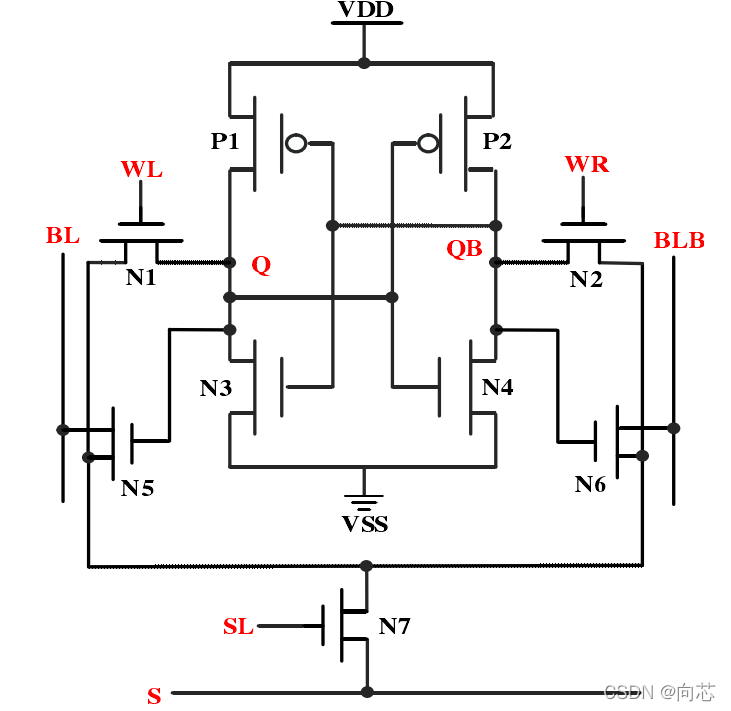

在进行保持噪声容限分析时，将WL、WR、BL和BLB都置为低电平。给QB初值“1.2V”，Q初值“0”，给Q点加噪声var，观察QB点的电压变化。得出仿真数据后通过MATLAB软件绘制出保持噪声曲线（HSNM）。下图为存储单元进行保持噪声容限分析的蝴蝶曲线图。由图可知，改进后的双字9T SRAM存储单元的保持噪声容限为0.3810。
