正点原子DS100手持示波器介绍和拆解

介绍

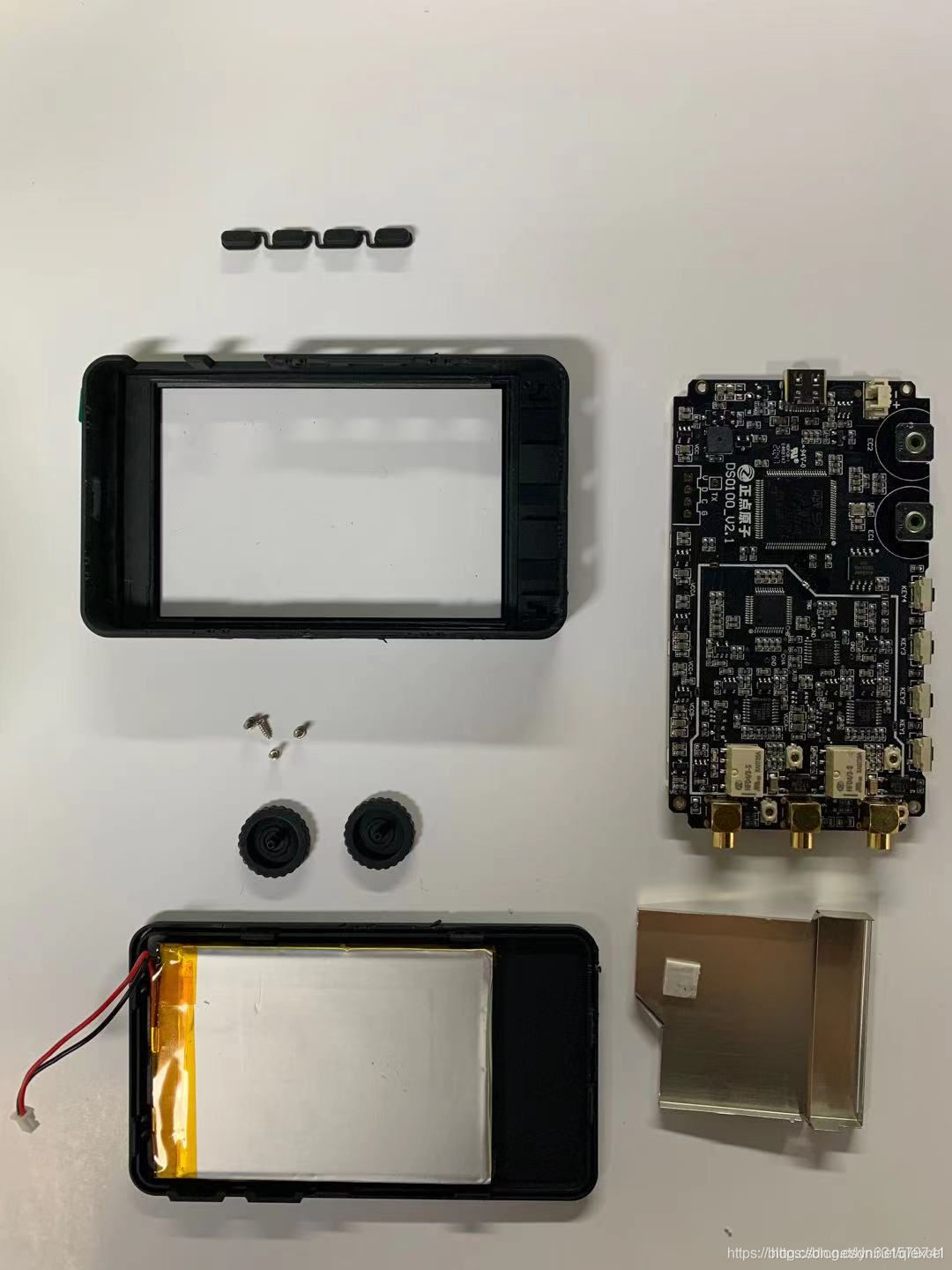

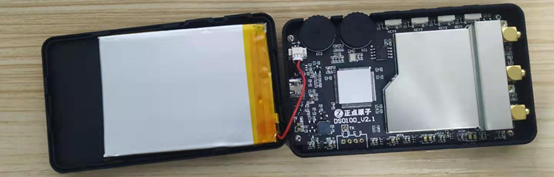

拆机

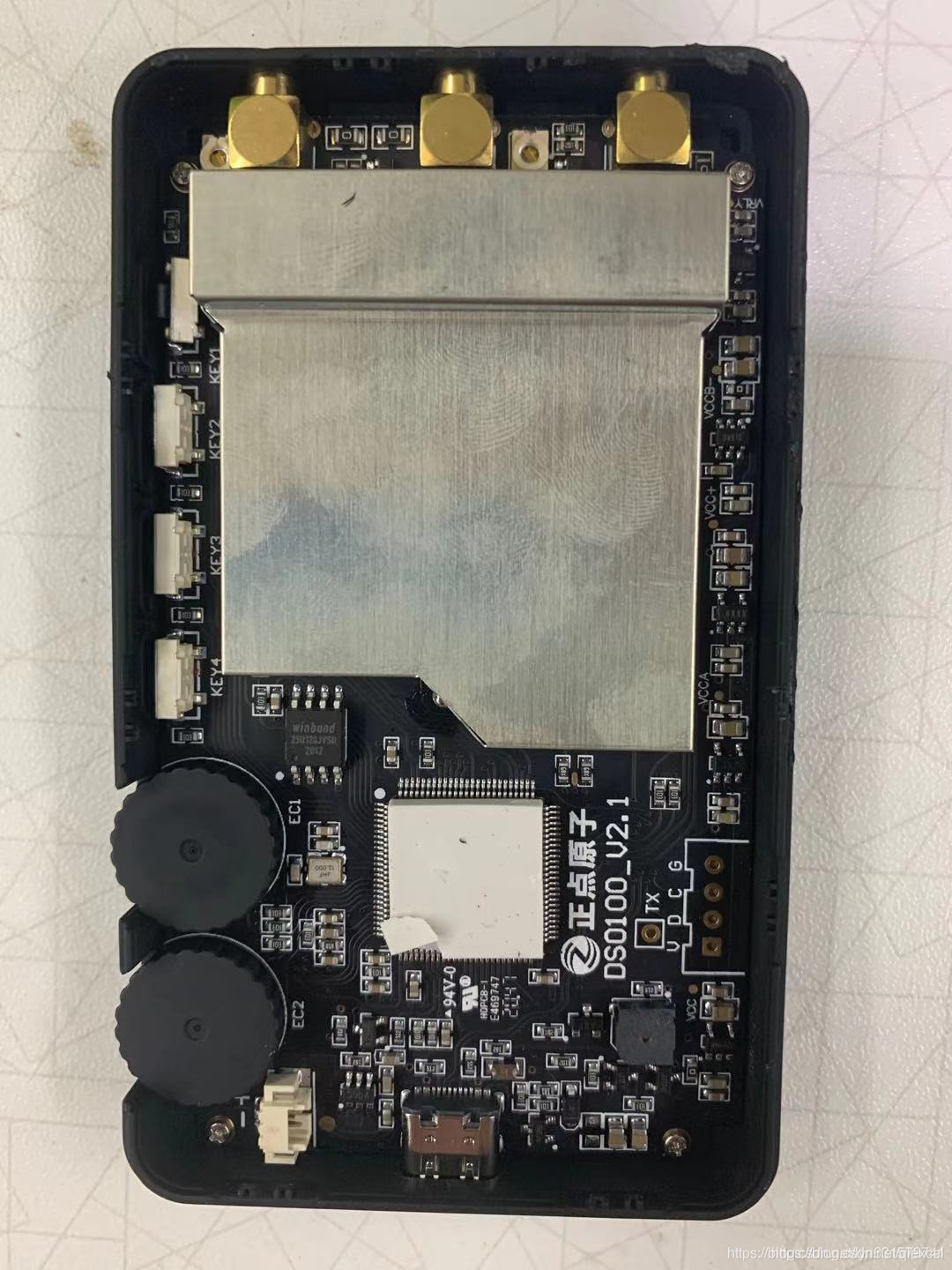

模拟输入部分使用屏蔽罩

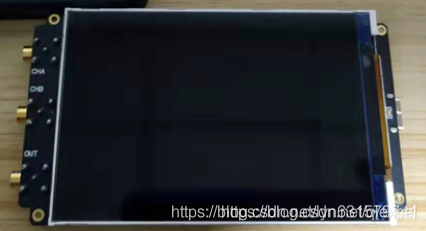

屏幕

3.5寸普通TFT屏幕，分辨率是480*320

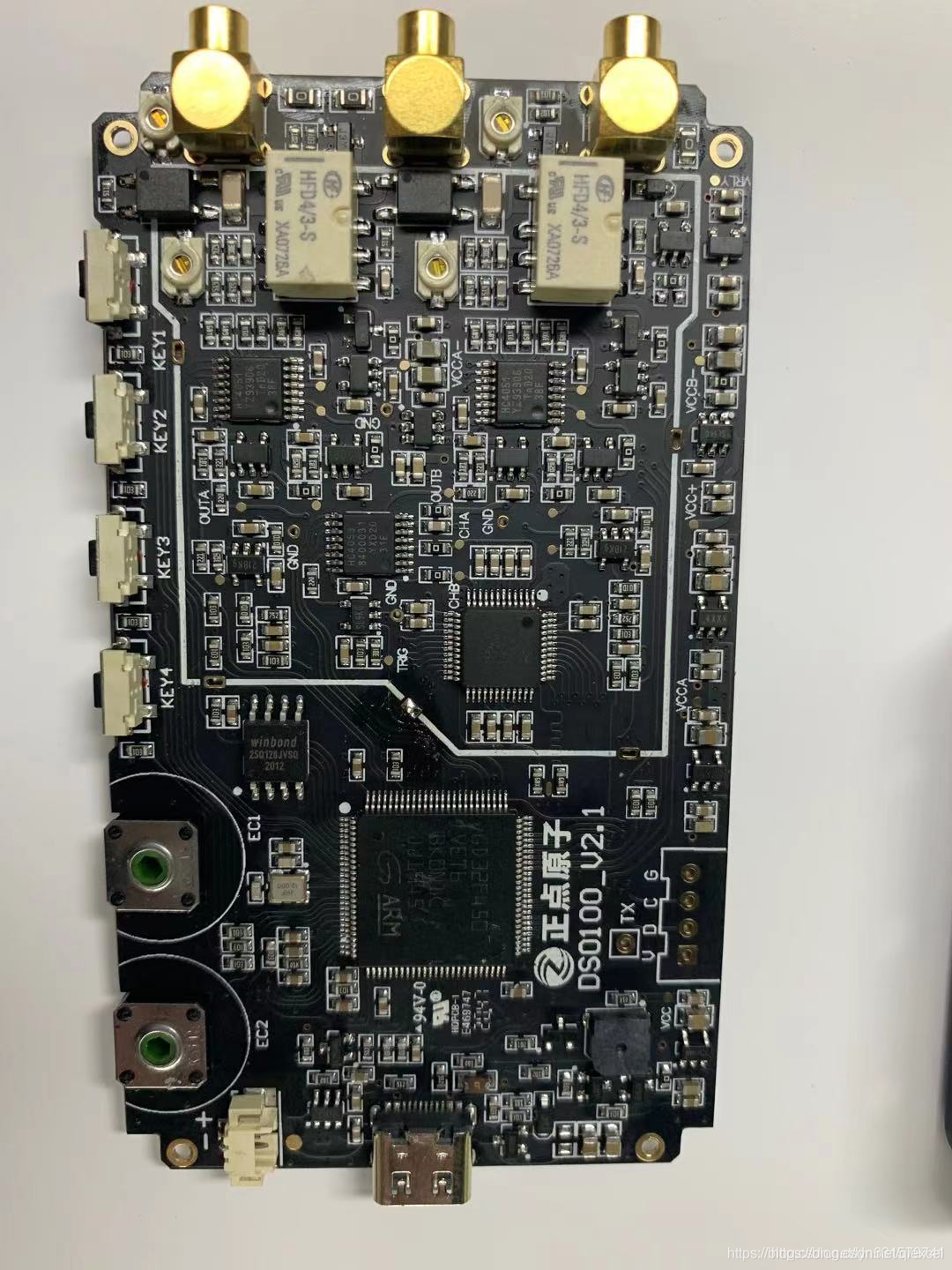

主板

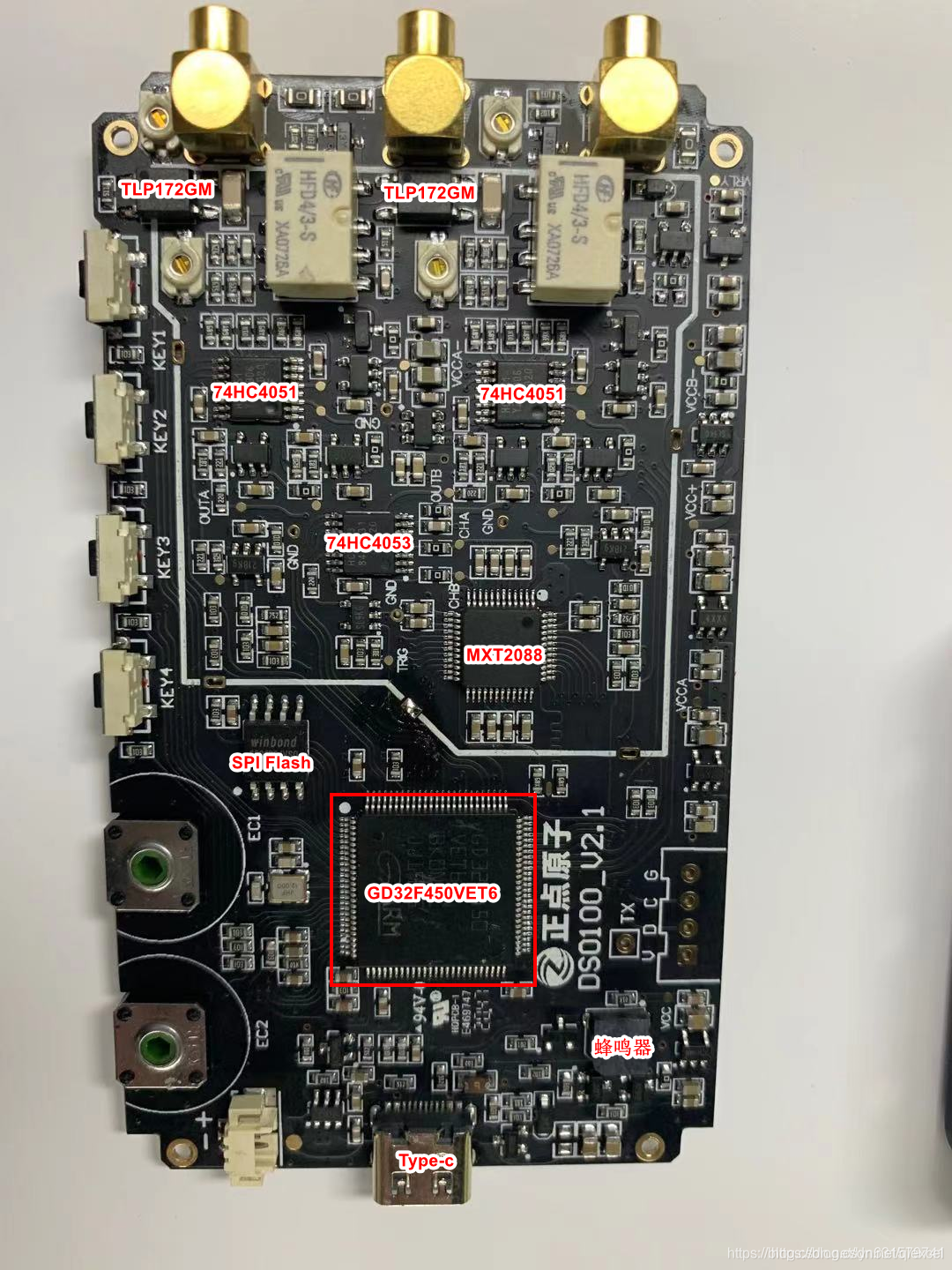

芯片方案：
GD32F450VET6：主控，200MHz，Flash 512K，RAM 256K。
Winbond 25Q128：容量128Mbit，用来存储波形图片，通过USB虚拟U盘显示。
MXT2088：双通道 8bitADC 采样率100MSPS，国产替代AD9288。MXT2088超频到125MHz工作，两个通道交叉采样就可以达到250M的采样率了，可能不稳定。
TLP172GM：TOSHIBA 的光耦继电器，用来控制直流耦合、交流耦合切换。
HFD4/3-S：双刀双掷固态信号继电器，用来控制信号衰减。
HC4051：八选一模拟开关。
HC4053：三路二选一模拟开关。两种模拟开关用来调节运放的反馈电阻，进而调节运放的放大倍数，具体怎么调节，可以参考。
