NMOS和PMOS作电源开关

区别

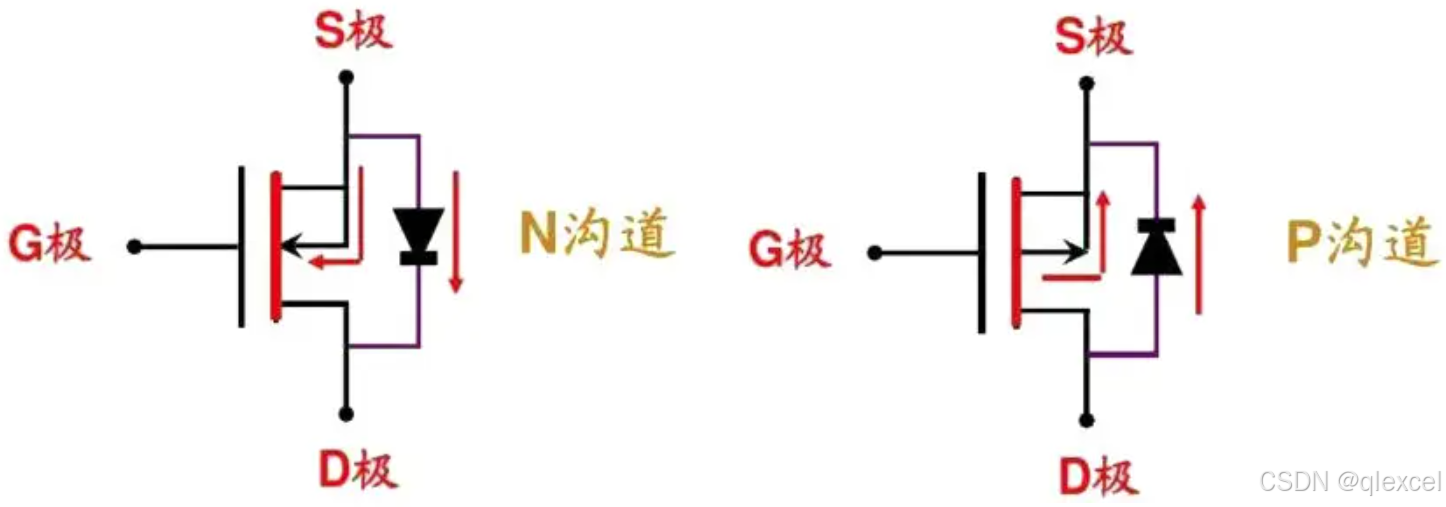

NMOS低边开关电路切换的是对地的导通,PMOS作为高边开关电路切换的是对电源的导通。
在这里插入图片描述

NMOS

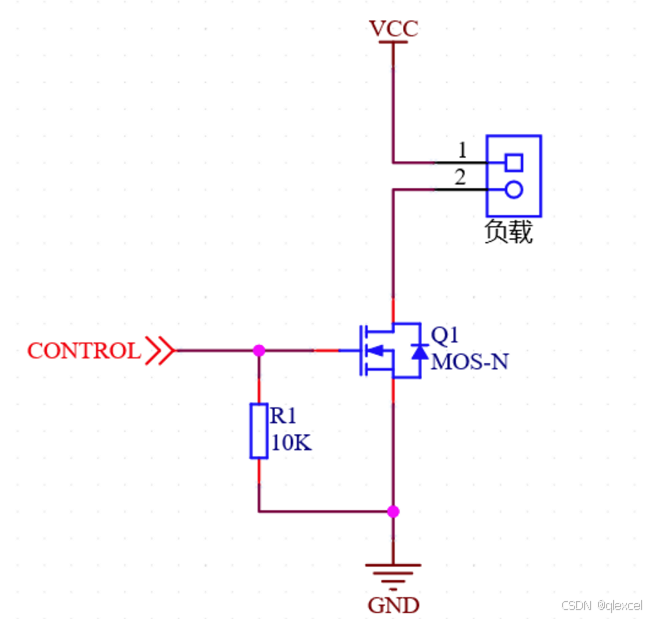

控制负载的一端是否对地导通:
在这里插入图片描述
CONTROL的高电平电压需要大于NMOS的VGS。

泄放电阻 R1
上面这个电路中,通常都会在NMOS的G极、S极间,并联一个10K左右的电阻。这个电阻通常被叫做泄放电阻,用来泄放GS极间的电荷。加它的原因是因为MOS的GS极间的阻值非常高,通常为M欧以上,并且GS间还有结电容,这就导致GS一旦充电,就很难释放掉。如果没有这个泄放电阻,在G极通入高电平,负载会工作,而将G极上的控制信号拿开,由于结电容的存在,GS间的电压会维持在导通阀值以上很长一段时间,负载仍会继续工作。而加了泄放电阻,会加快泄放速度,使电路功能更加合理易用。

NMOS高侧驱动

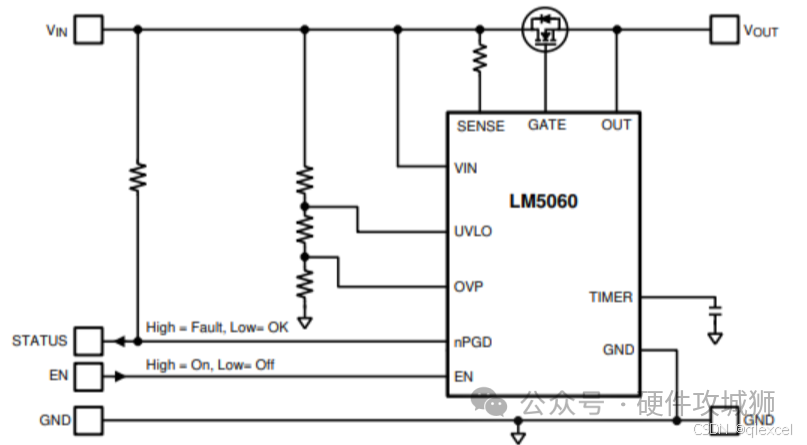

集成电荷泵的NMOS高侧驱动

一种是内部集成电荷泵的。可允许高侧NMOS的持续开通,即允许100%占空比输入。性能稳定,但栅极驱动器芯片的成本略高。
在这里插入图片描述

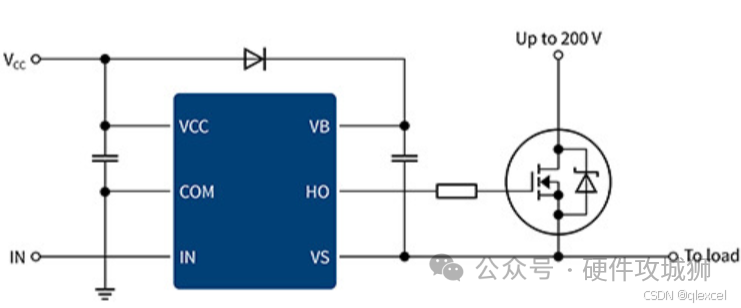

电容浮栅自举

另一种是通过电容浮栅自举。需要输入信号为PWM,通常只允许99%占空比输入,以在空闲时间给自举电容充电。这种应用需要限制PWM信号的占空比,不能100%占空比输入,不能高侧持续导通。
在这里插入图片描述

PMOS

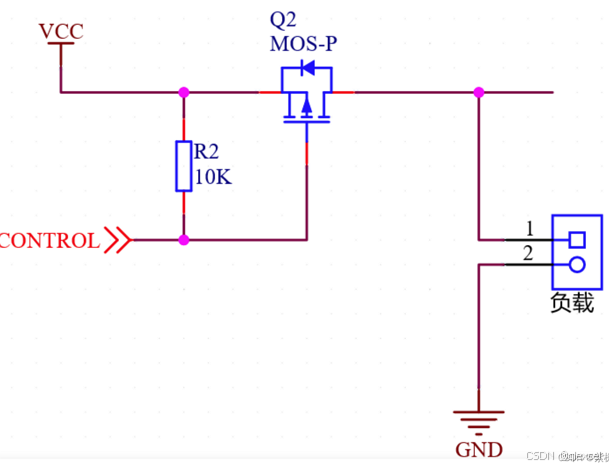

控制负载的一端是否对电源正极导通:
在这里插入图片描述
CONTROL的高电平电压需要等于VCC,此时PMOS关闭。

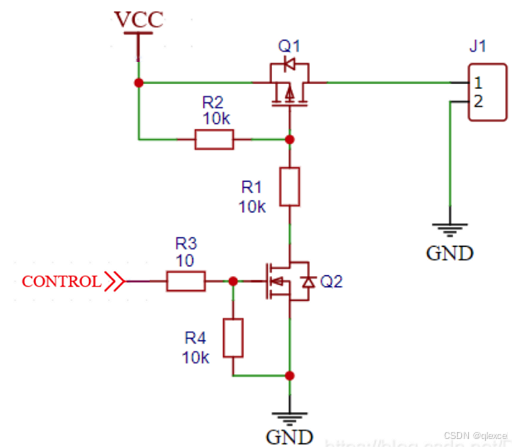

如果CONTROL高电平电压到不了VCC,那就需要再加一个再加一级NMOS。
当Q2关闭,PMOS的S极电压等于G极,PMOS关闭。
当Q2打开,PMOS的G极电压等于VCC/2,PMOS打开。
在这里插入图片描述

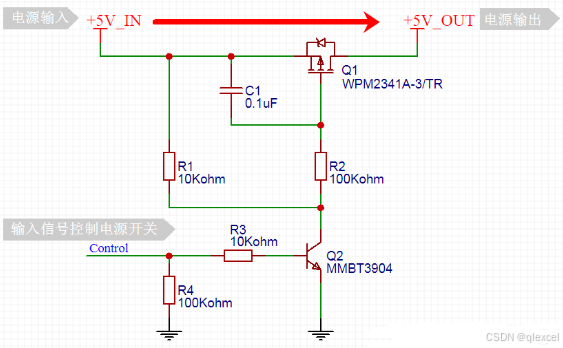

NMOS也可以换成三极管,增加阻容还可以构成软开启、软关断。
在这里插入图片描述
当Q2关闭,PMOS的G极和S极电压相同,C1电压0V。
当Q2打开,PMOS的G极变成0V,C1会缓慢充电,PMOS的G极和S极压差也是缓慢上升的构成软开启。
当C1有电后,当Q2再关闭,C1的电也会慢慢降低,构成软关断。
调节C1、R2的值,可以修改软启动的时间。

### NMOS PMOS 的配合使用原理 在互补金属氧化物半导体 (CMOS) 技术中,NMOS PMOS 场效应晶体管通常成对工来实现高效的逻辑门其他电路功能。当这两个类型的 MOSFET 结合在一起时,可以构建出具有低静态功耗高噪声容限的数字电路。 对于基本的 CMOS 反相器结构而言,在输入信号为低电平时,PMOS 导通而 NMOS 关断;此时 Vout 被拉至电源电压 Vdd 处于高电平状态[^1]。相反地,如果输入变为高,则情况反转——NMOS 开启并把输出节点接地到 GND 或者接近它,与此同时 PMOS 截止不导通电流通过其通道部分。 这种组合不仅能够提供良好的开关特性,而且由于两个器件不会在同一时间都处于饱区(即同时导通),因此大大减少了待机模式下的功率损耗。 ### 应用场景与电路设计实例 #### 数字集成电路中的应用 - **反相器**:这是最简单的例子之一,展示了如何利用一对 N/P-MOS 来创建一个非门逻辑元件。 ```circuitikz \begin{circuitikz} % Drawing the circuit here... \end{circuitikz} ``` - **传输门**:由一个 NMOS 一个 PMOS 组成,用于双向数据传递路径控制。这类组件广泛应用于多路复用器、解码器以及其他需要精确切换信号的应用场合。 #### 功率管理领域内的角色 - **低压降稳压器(LDO)**:采用复合配置方式将 PMOS 为主调整元件,而 NMOS 则负责辅助调节或保护机制。 - **DC/DC转换器**:同步整流技术里会见到 NMOS PMOS 协同工的身影,它们共同用以提高效率减少能量损失。
