介绍

在高压PCB设计中,开关电源PCB设计中要注意电气间隙和爬电距离,距离不够会引起漏电。

通用标准(不同行业有区别,如灯具,电动车等),需要经过认证的产品:按照标准查表设计
GB4943.1对应EC60950.1(IEC62368-1)
GB/T16935.1-2008对应IEC60664.1
IPC-2221

在这里插入图片描述
在这里插入图片描述

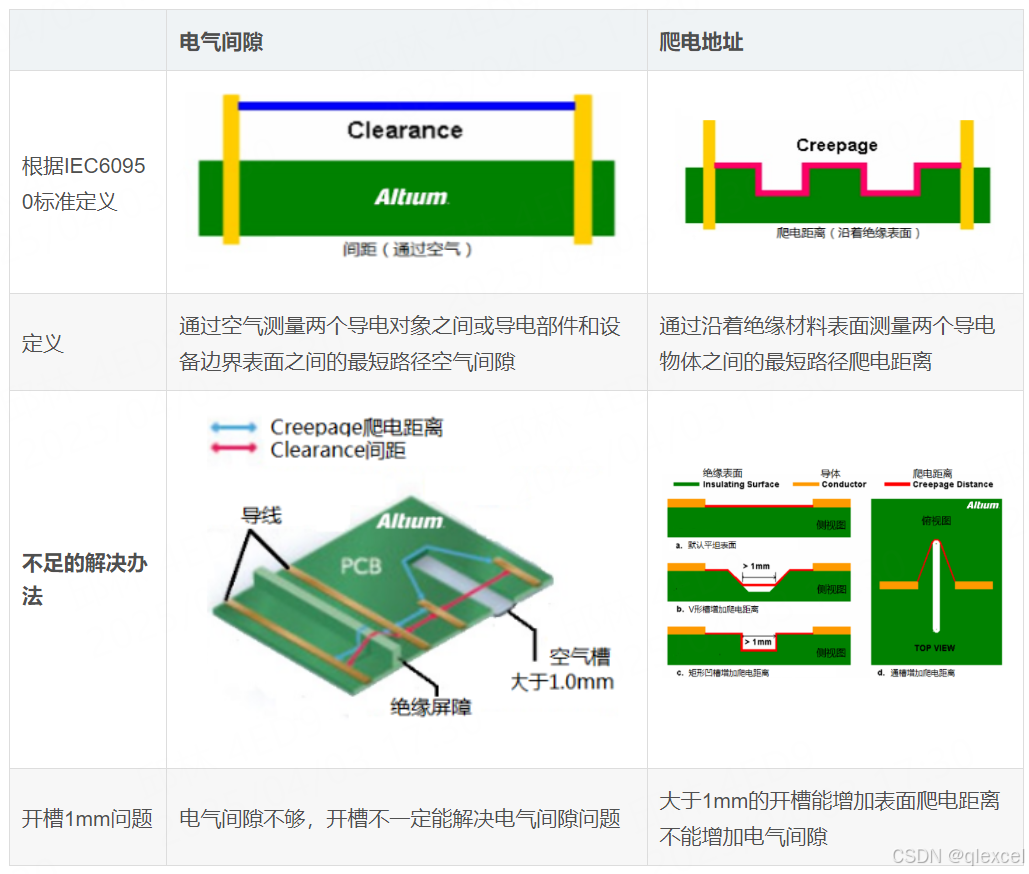

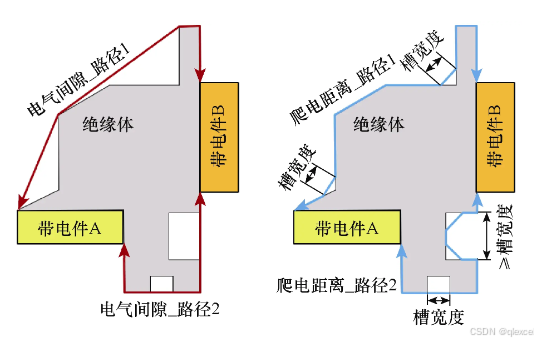

电气间隙和爬电距离在PCB的设计中,影响电气性能,安全和可靠性
电气间隙和爬电距离与电压,绝缘材料(介电常数,耐电弧性能),温湿度,污染,导电有关。
在这里插入图片描述

电气间隙不足解决方案

1、通过绝缘材料并且在可能的情况下通过双侧搭建实现间隔;
2、高低电压隔离,顶部放置高电压,底部放置低电压。

爬电距离不足的解决方案

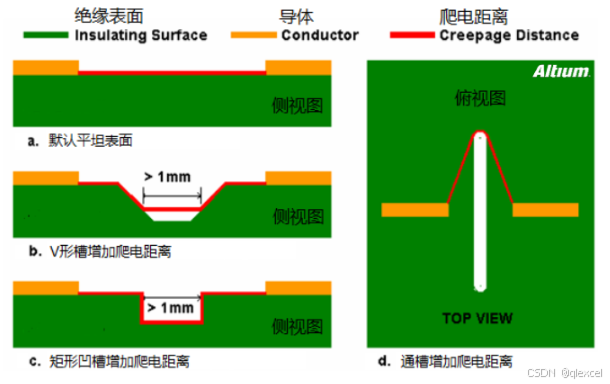

a图表示多层表面,电爬距离是在节点之间PCB表面上测量;
b图表示V形槽可以增加节点之间的表面距离,增加的长度仅沿沿岸测量其减少到1mm宽度的点;
c图表示多层,进一步可以增加表面距离,但宽度必须为1mm或更大,加工成本更贵;
d图表示在PCB上直接开,槽大于1mm的槽们可以藏家表面距离,简单实用。
在这里插入图片描述

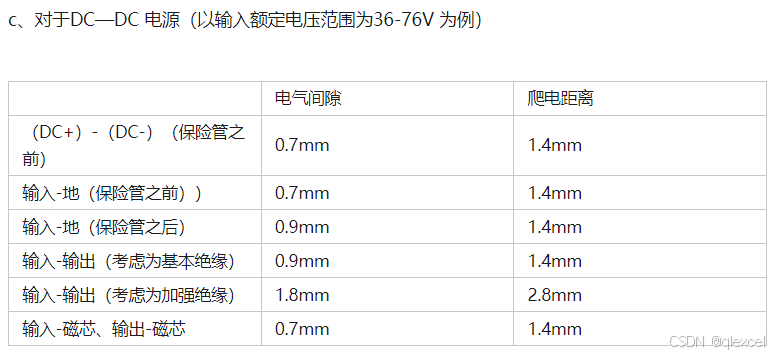

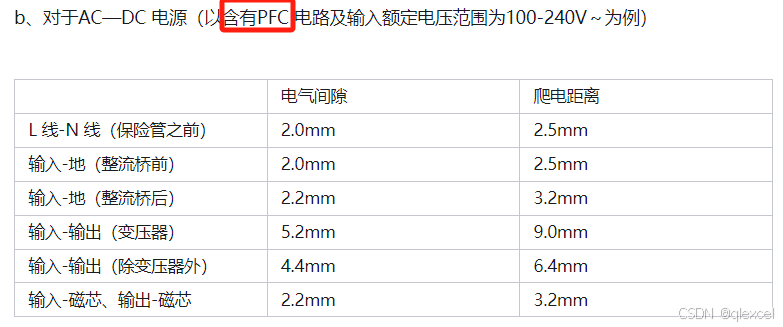

PCB电气隔离距离参考

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

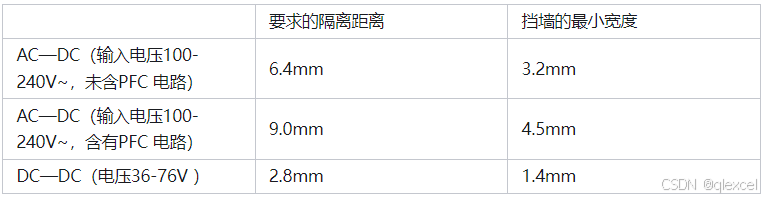

变压器内部的电气隔离距离参考

变压器内部的电气隔离距离是指变压器挡墙的宽度的总和,如果变压器挡墙的宽度为3mm,那么变压器的电气隔离距离等于6mm(变压器挡墙的宽度相同)。如果变压器没有墙,那么变压器的隔离距离就等于所用胶纸的厚度。另外,对于AC-DC电源,变压器初、间结构应用三层胶纸隔离,DC-DC电源,只可用二层胶纸隔离。以下数值未包括裕量:
在这里插入图片描述

注:变压器的引脚如果没有套上绝缘套管,那么在引脚处的隔离距离也可能绕过胶纸加护墙的厚度,所以变压器的引脚需要套上绝缘套管且套管要穿越挡墙。

在这里插入图片描述

在这里插入图片描述

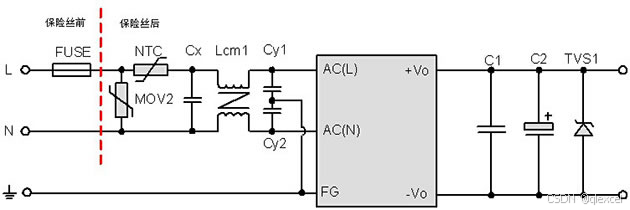

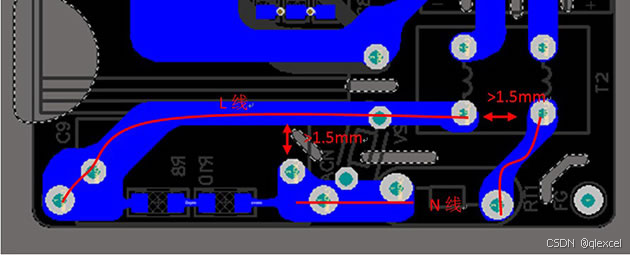

保险丝前面L、N线之间的电气间隙=2.0mm。
保险丝后面L、N线之间的电气间隙=1.5mm。
在这里插入图片描述
在这里插入图片描述

220V电气间隙和爬升电距离结论

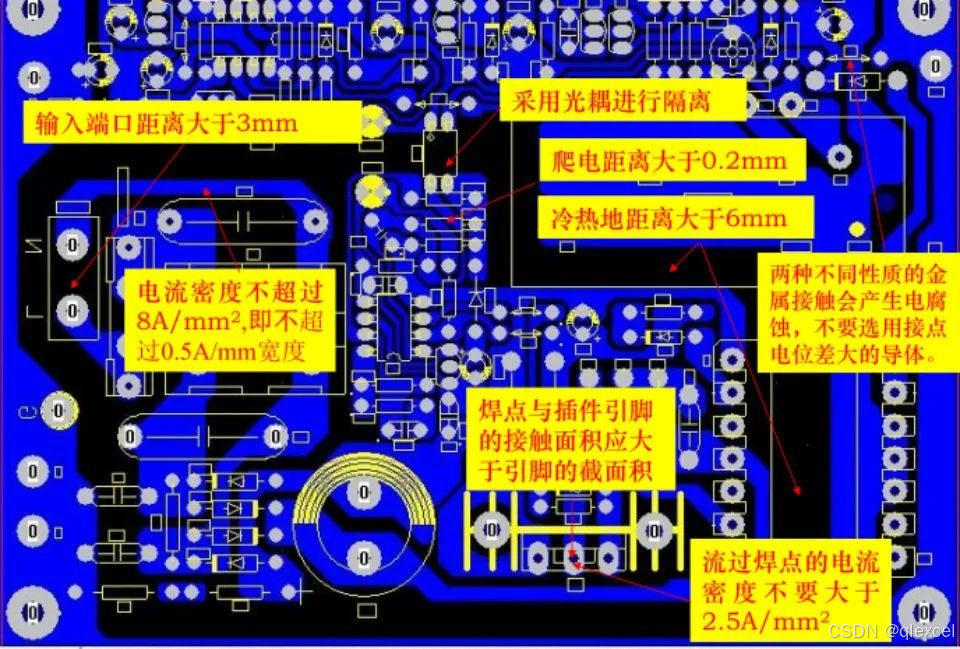

电气间隙>2mm
爬电距离>2.5mm

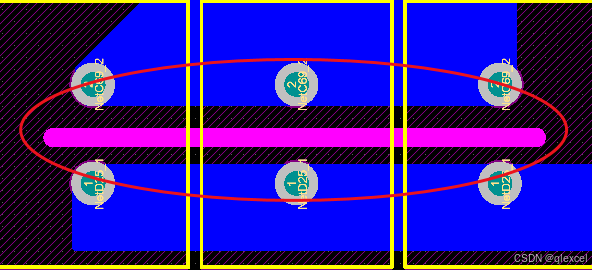

如果遇到无法满足爬电距离的位置,开>1mm槽满足设计需求,防止漏电。
在这里插入图片描述

### PCB设计中的电气间隙距离 #### 定义与概念 在PCB设计中,电气间隙是指两导体之间最短的空间直线距离;而距离则是指沿绝缘材料表面测量的两个导部分间的最短路径长度[^3]。 #### 计算依据 通常情况下,距离遵循每100伏特对应1毫米的原则来估算。然而,在实际应用中应参照具体的安全标准如GB 4943来进行精确计算。该国家标准指出仅当涉及功能性绝缘时允许减少电气间隙距离的要求,并需通过特定测试验证其安全性[^2]。 #### 影响因素 环境条件显著影响所需设置的最小安全间距。例如,在高污染等级环境下工作的路板应当增大这些参数以防止潜在的风险。另外值得注意的是,随着海拔升高,空气密度降低会使得击穿场强变弱从而增加了必要的电气间隙尺寸,但是这并不适用于距离的规定[^4]。 #### 设计建议 为了确保足够的保护水平并顺利获得产品认证,设计师应该严格遵守适用的标准文件内给出的数据表格以及任何附加说明。如果发现根据工作压查得的结果不一致,则采用两者之中较大的数值作为最终的设计值。 ```python def calculate_clearence(voltage, altitude=2000): base_value = voltage / 100 * 1.0 # 基础比例关系 if altitude > 2000: adjustment_factor = (altitude - 2000) / 3000 + 1 return round(base_value * adjustment_factor, 2) else: return round(base_value, 2) print(f"Example clearence at sea level for 250V: {calculate_clearence(250)} mm") ```
