基于unet的裂缝分割检测

裂缝分割（Crack Segmentation）

本文介绍了针对路面和混凝土材料的裂缝分割问题的解决方案。文章详细描述了所采用的方法、实验数据集以及结果展示。我的方法基于UNet网络，并结合了两种流行的架构进行迁移学习：VGG16和ResNet101。实验结果表明，大规模的裂缝分割数据集有助于提升模型在实际应用中的性能。

目录

1. 推理结果预览
2. 概述
3. 数据集
4. 依赖项
5. 测试图像收集
6. 推理
7. 训练
8. 结果
9. 引用

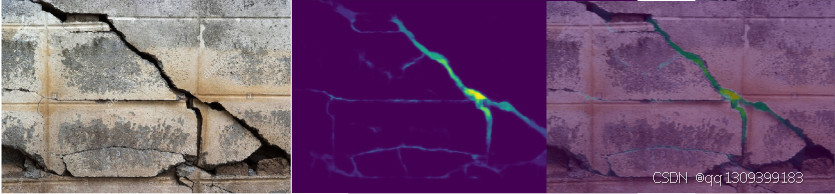

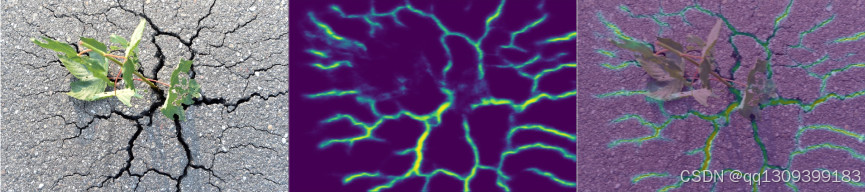

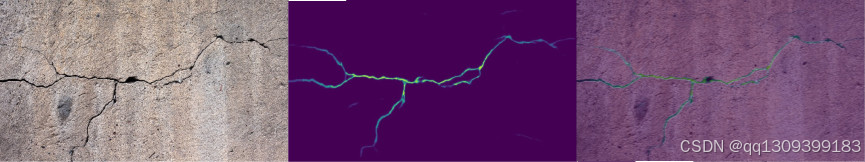

推理结果预览

以下是几个测试案例的结果。更多测试案例结果请查看./test_results文件夹中的图像。

概述

裂缝分割是结构检测中的重要任务。例如，在桥梁检测项目中，无人机被控制围绕桥梁飞行，拍摄桥梁表面的照片。这些照片随后由计算机处理，以检测桥梁表面可能受损的区域。模型的准确性越高，处理这些图像所需的人力就越少。否则，操作员将不得不逐一检查每张图像，这既枯燥又容易出错。该任务的一个挑战是模型对噪声和其他物体（如裂缝上的苔藓、瓷砖线等）的敏感性。在本项目中，我标注了来自大学裂缝数据集的300多张高分辨率图像，并合并了互联网上可用的9个不同的裂缝分割数据集。实验结果表明，该模型能够区分裂缝、树木、瓷砖线和其他现实中的噪声。

数据集

据我所知，本项目使用的数据集是目前最大的裂缝分割数据集。它包含约11,200张图像，这些图像是从12个可用的裂缝分割数据集中合并而来的。

每张图像的文件名前缀被分配为其所属数据集的名称。还有一些图像没有裂缝像素，可以通过文件名模式noncrack*进行过滤。

所有图像都被调整为$448\times 448$的尺寸。

images和masks文件夹包含所有图像。train和test文件夹包含从上述两个文件夹中拆分出的训练和测试图像。拆分是分层的，以确保每个数据集在训练和测试文件夹中的比例相似。

依赖项

conda create --name crack
conda install -c anaconda pytorch-gpu
conda install -c conda-forge opencv
conda install matplotlib scipy numpy tqdm pillow

推理

1. 下载预训练模型unet_vgg16或unet_resnet_101。
2. 将下载的模型放在./models文件夹下。
3. 运行以下代码：

python inference_unet.py -in_dir ./test_images -model_path ./models/model_unet_resnet_101_best.pt -out_dir ./test_result

测试图像收集

该模型在图像中几乎只有裂缝像素和混凝土背景的情况下表现良好。然而，现实中往往并非如此，许多不同的物体可能会同时出现在图像中。因此，为了评估裂缝模型的鲁棒性，我尝试提出几种可能发生的实际案例。这些图像可以在同一仓库的./test_imgs文件夹中找到。

• 纯裂缝：理想情况下，图像中只有裂缝物体。
• 类似裂缝：包含看起来像裂缝的细节的图像。
• 带苔藓的裂缝：裂缝上有苔藓。这些情况在现实中经常发生。
• 带噪声的裂缝：背景（墙壁、混凝土）不平整。
• 大背景中的裂缝：背景大而多样。例如，整个房屋或街道上有人。

纯裂缝	类似裂缝	带苔藓的裂缝
纯裂缝
无裂

训练

1. 从链接下载数据集。
2. 运行训练代码。
3. 执行以下命令：

python train_unet.py -data_dir PATH_TO_THE_DATASET_FOLDER -model_dir PATH_TO_MODEL_DIRECTORY -model_type resnet_101

结果

最佳结果由UNet_Resnet_101实现，IoU和Dice指标如下：

模型	IoU（均值，标准差）	Dice（均值，标准差）
UNet_VGG16	0.4687, 0.2217	0.6033, 0.2382
UNet_Resnet_101	0.3861, 0.2123	0.51877, 0.2538
