前言

  本篇安装高云的开发软件Gowin,并且描述了一个基于高云fpga的程序的开发环境和完整的下载运行过程。


Gowin软件

概述

  Gowin 软件是广东高云半导体股份有限公司的 FPGA 开发软件。

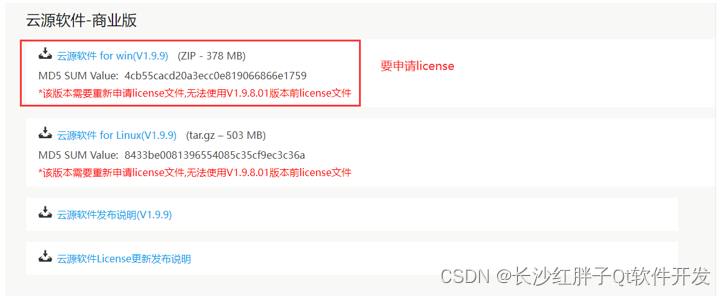

下载地址

  http://www.gowinsemi.com.cn
  在这里插入图片描述

  在这里插入图片描述

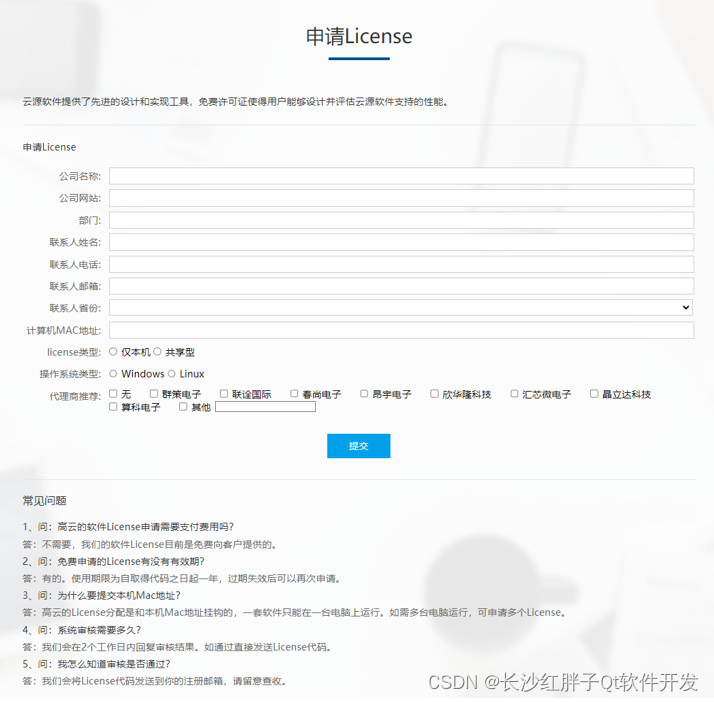

申请license

  申请license地址:http://www.gowinsemi.com.cn/faq_view.aspx
  在这里插入图片描述

  这个过程也有一个和谐的方式,可查看:
  http://www.corecourse.cn/forum.php?mod=viewthread&tid=29510
  下载好软件、获取到license后就是安装软件了。

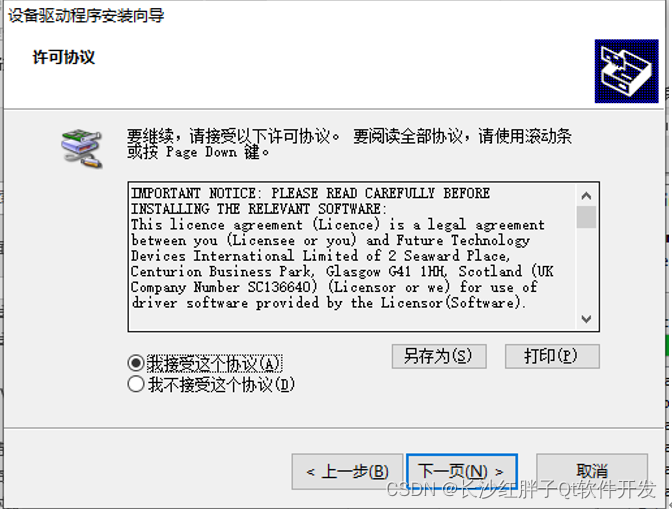

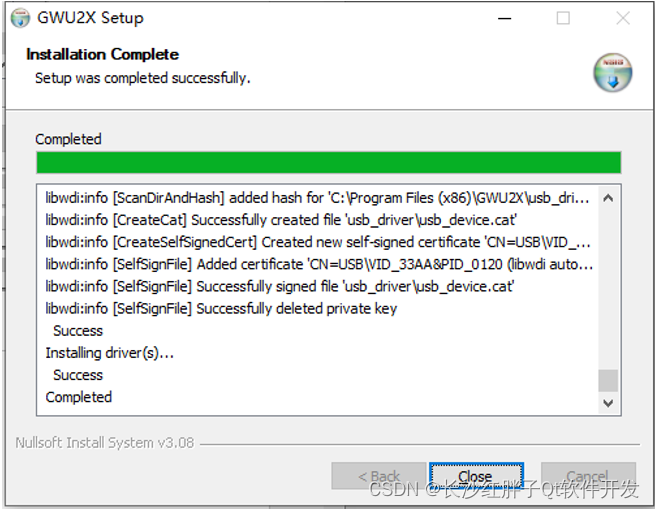

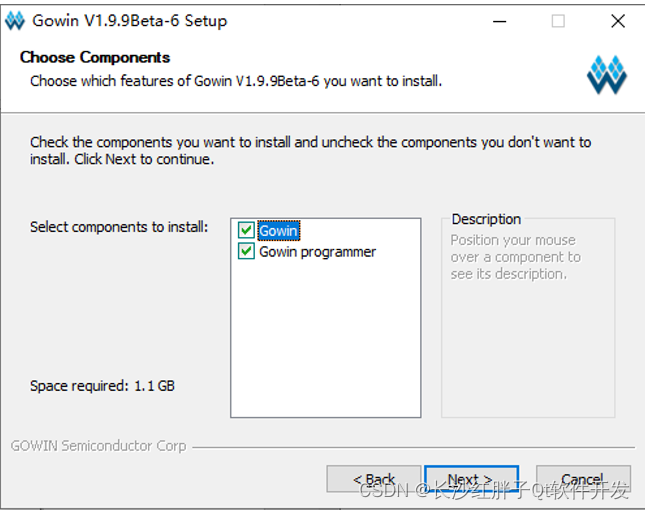

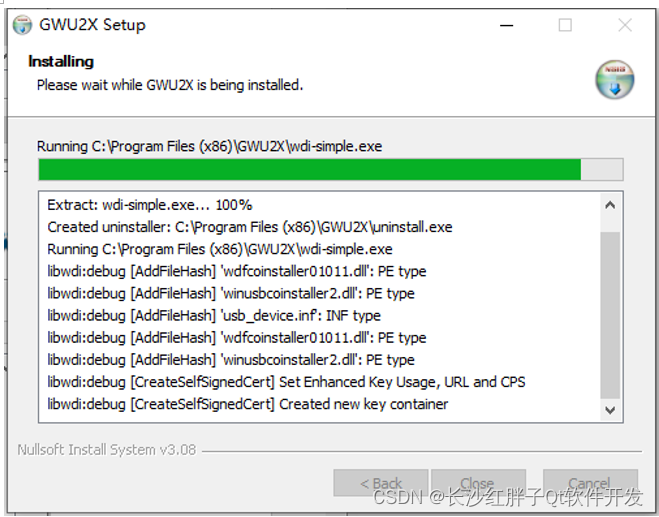

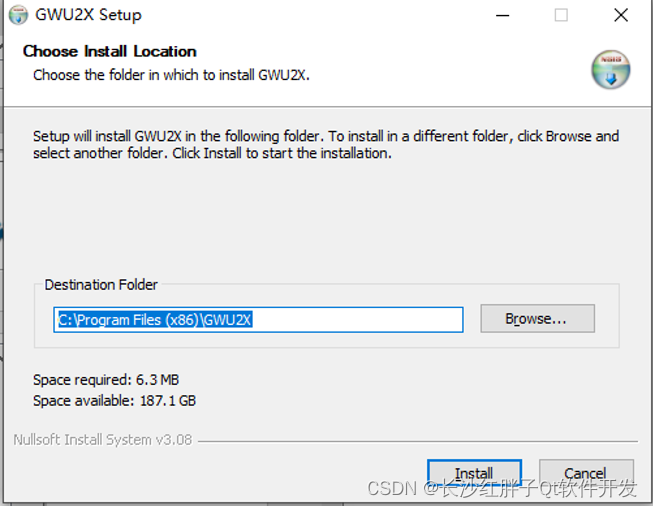

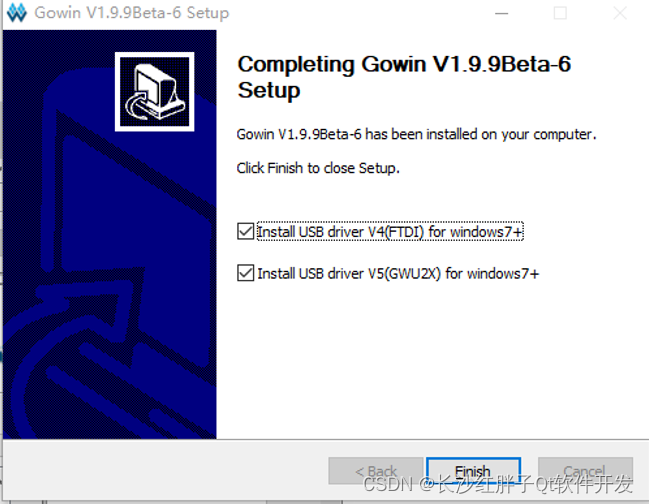

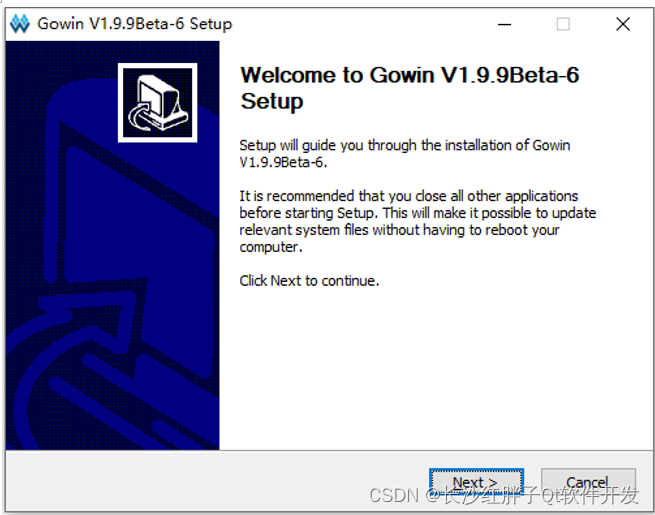

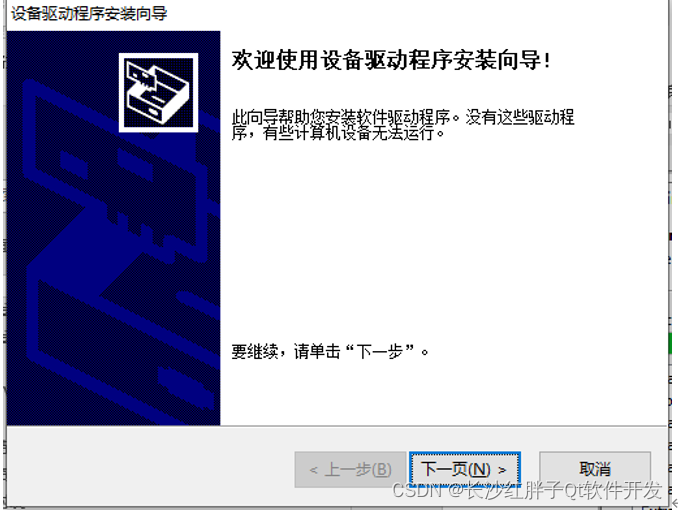

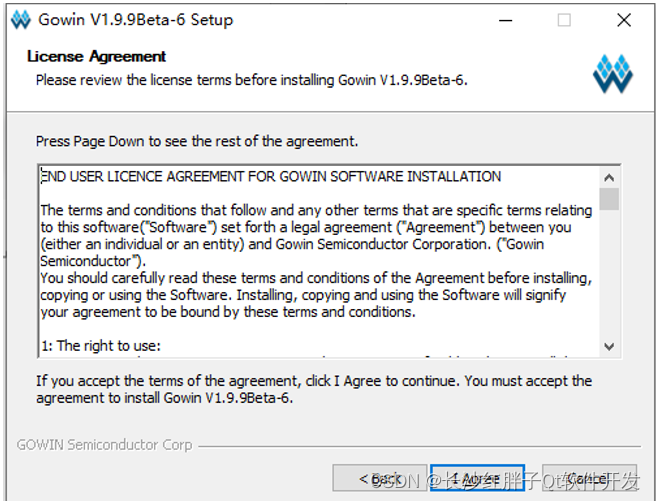

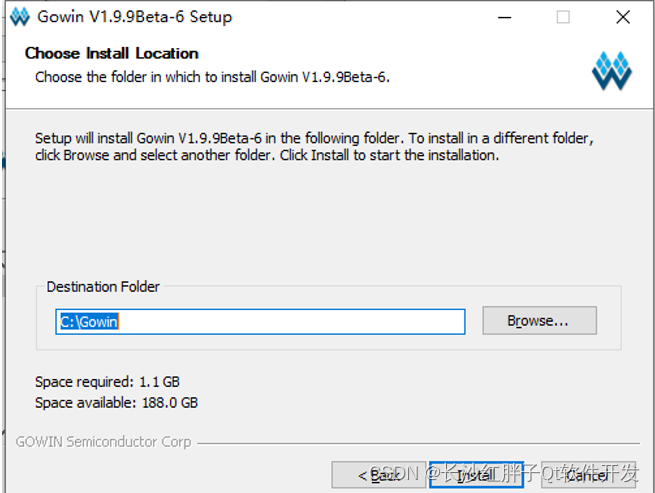

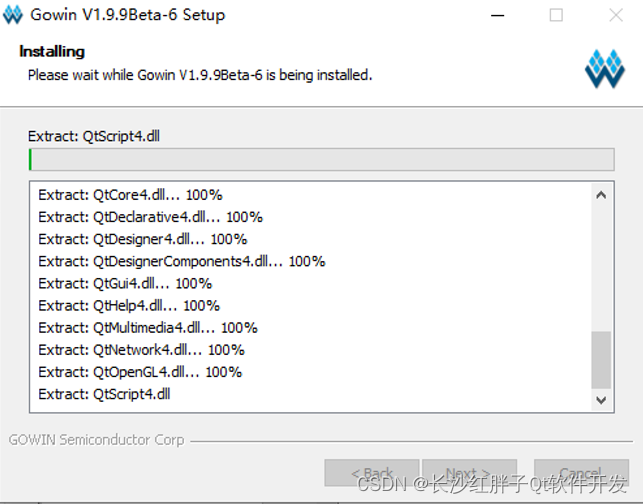

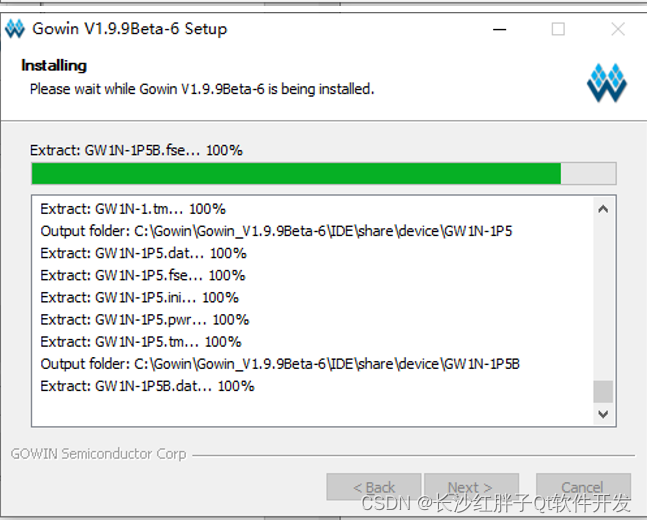

安装Gowin软件

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

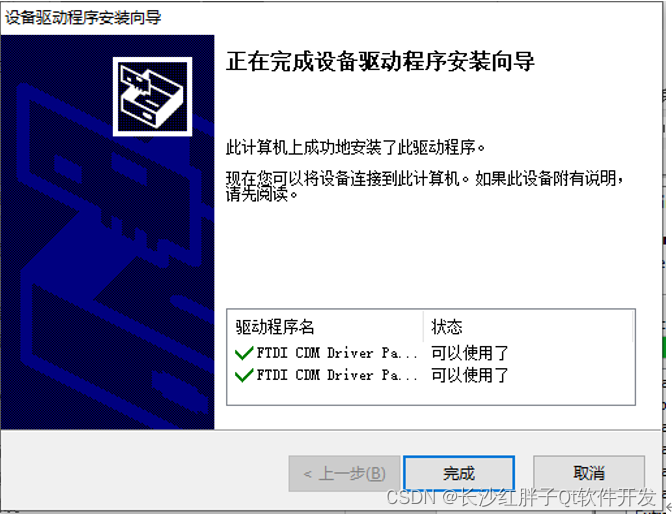

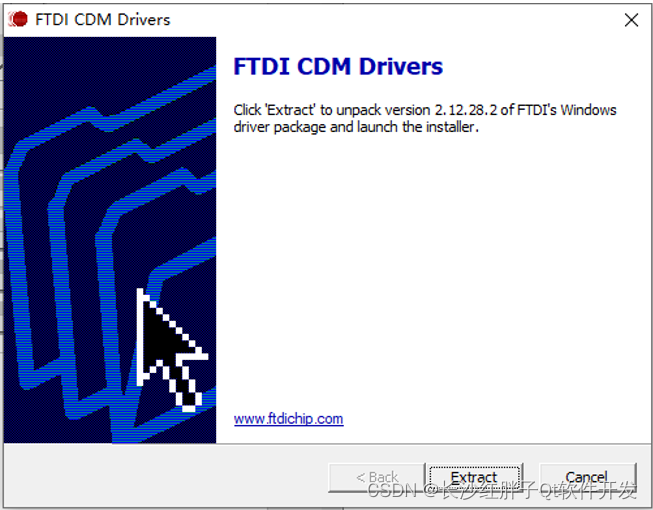

  在这里插入图片描述

  然后,就没有然后了,直接没了,是安装完成了。

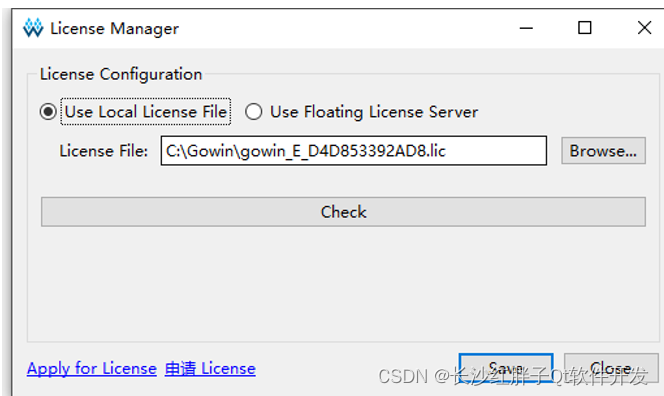

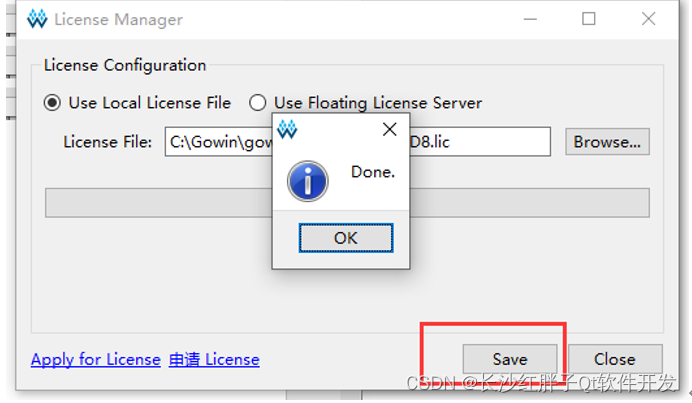

License注册

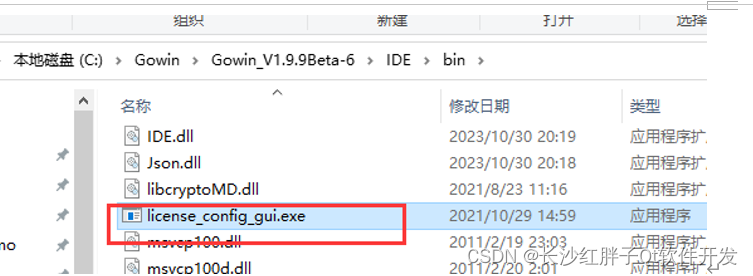

  这是没有license,打开安装目录下:
  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

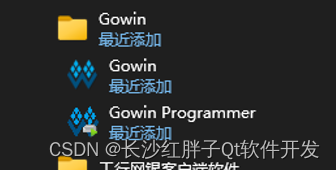

启动软件

  在这里插入图片描述

  拖出来,放到“开始”屏幕上:
  在这里插入图片描述

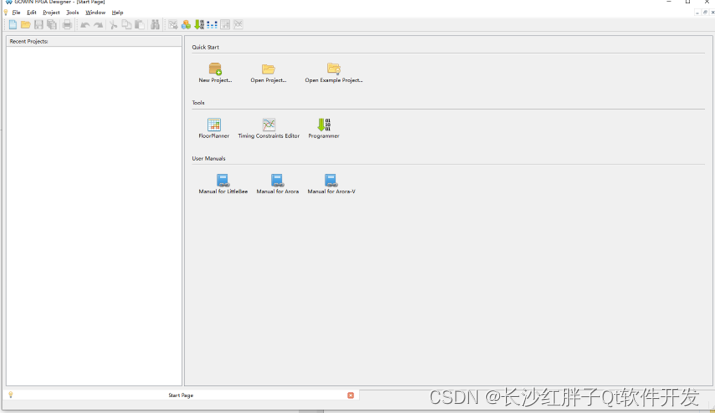

  点击打开:
  在这里插入图片描述

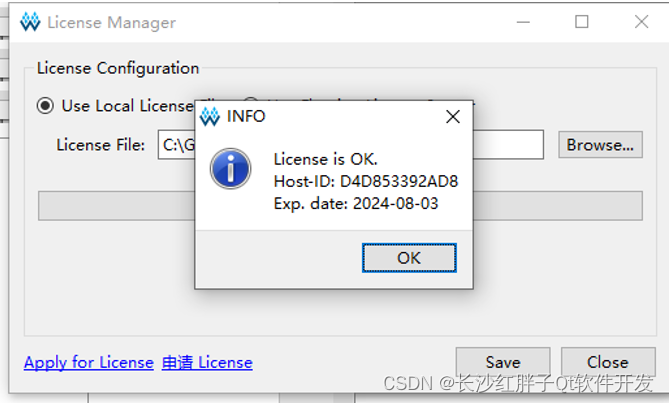

  以上是注册license失败了或者未注册,退回去,继续注册。
  在这里插入图片描述

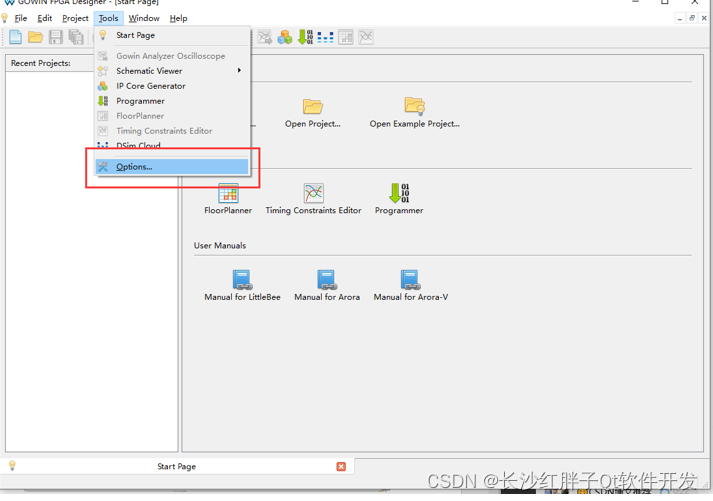

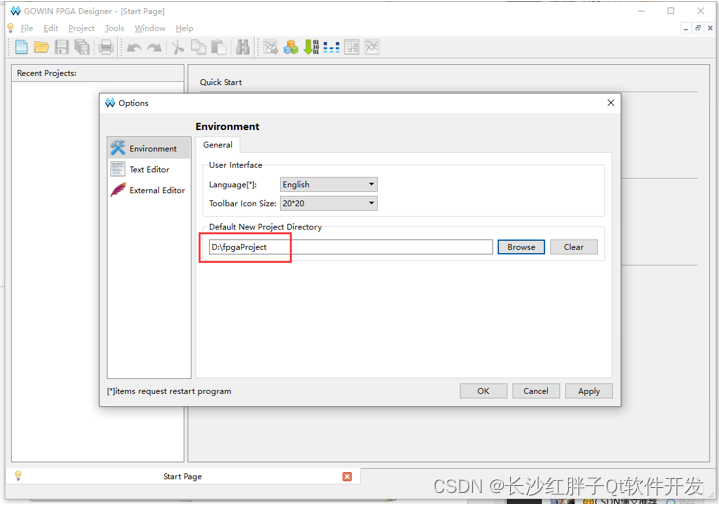

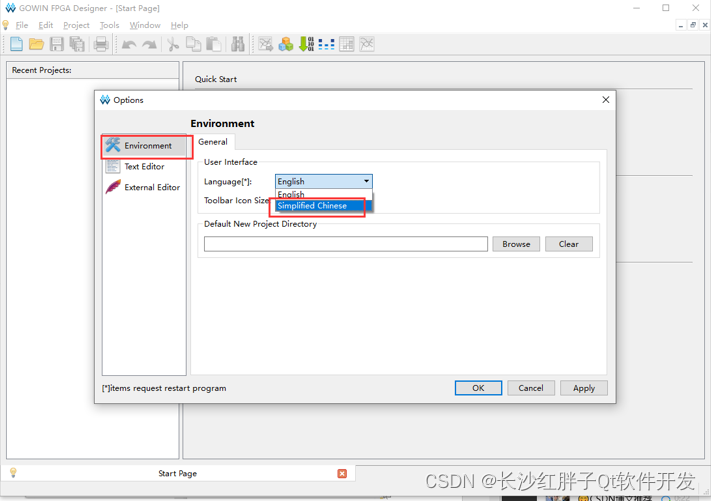

配置中文和新建工程默认路径

   在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述
  在这里插入图片描述


Fpga开发过程

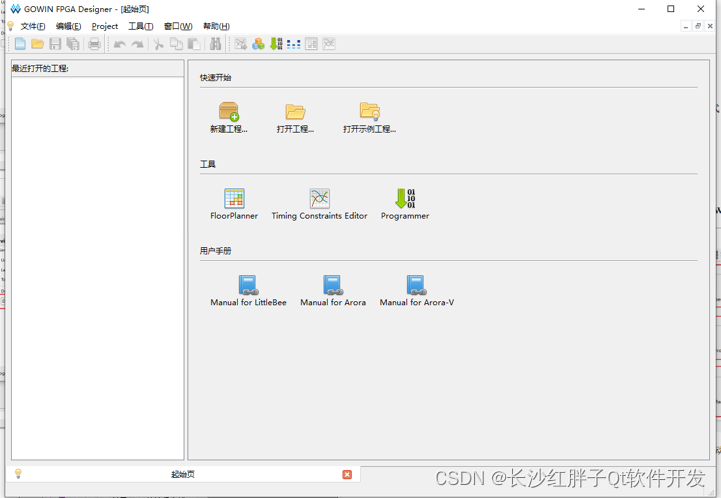

步骤一:打开软件

  在这里插入图片描述

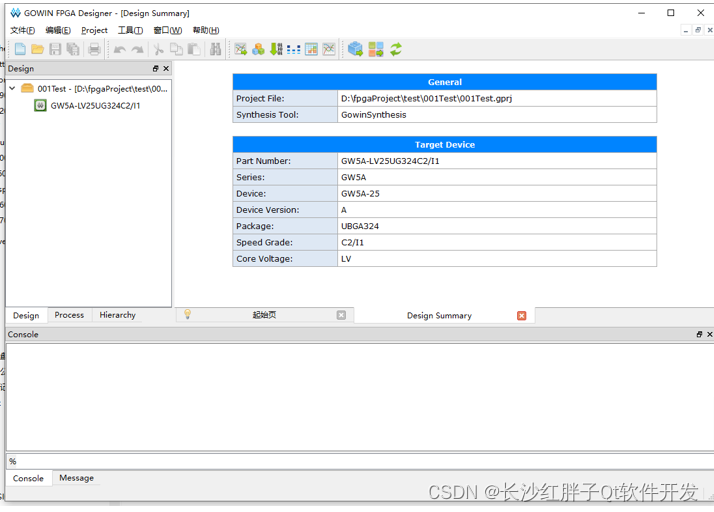

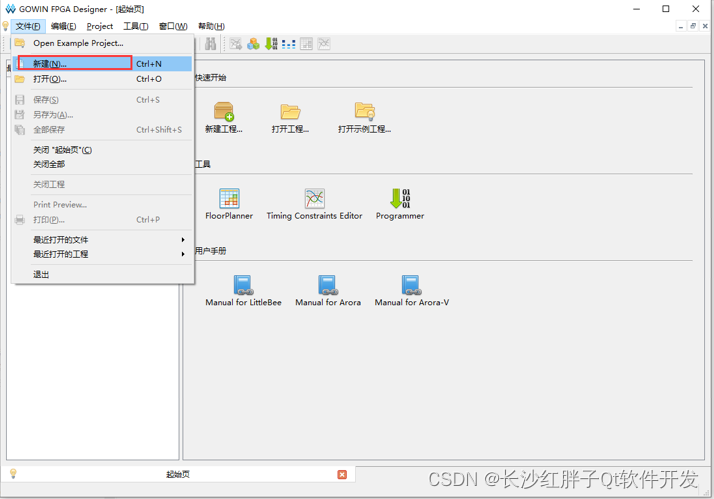

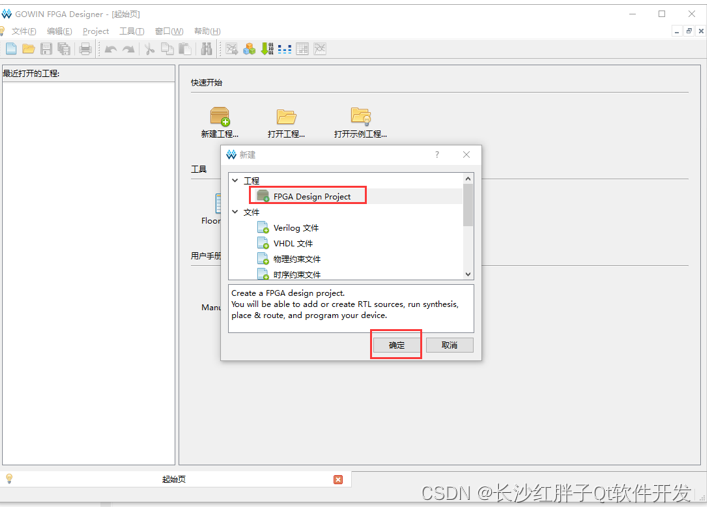

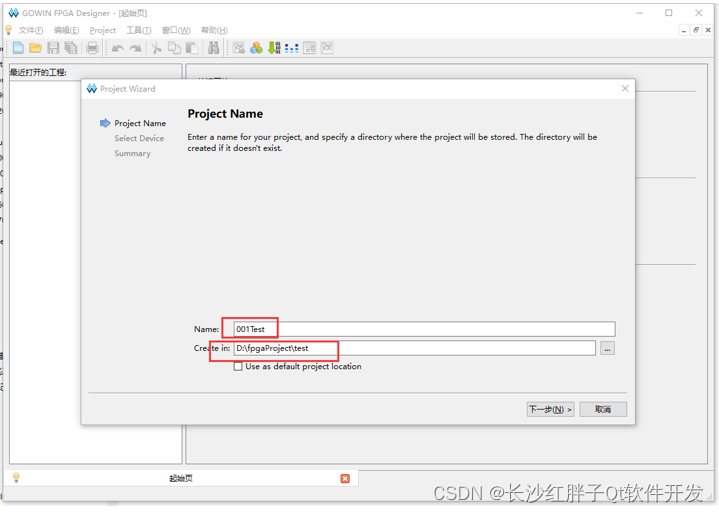

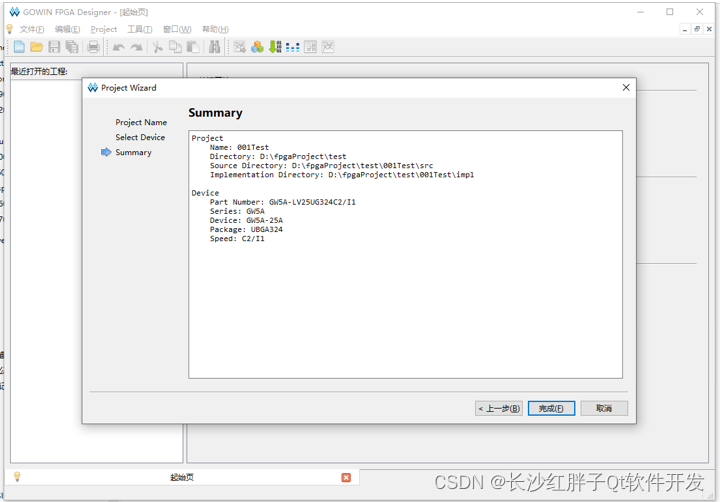

步骤二:创建工程/打开工程

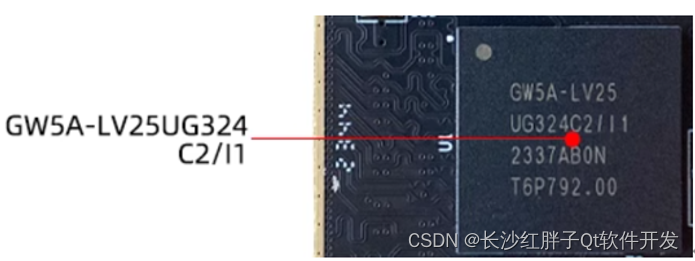

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

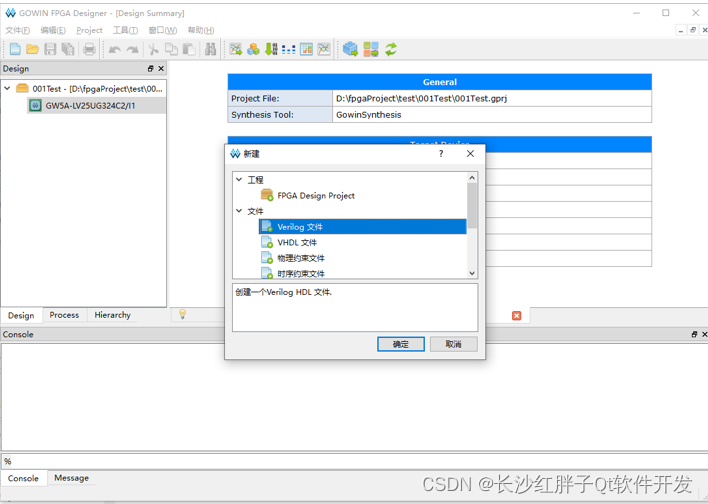

步骤三:编辑/添加verilog源文件

  这里添加一个verilog的程序源码,从demo里面随便拿一个(这是一个反转led灯的demo程序源码):
  在这里插入图片描述

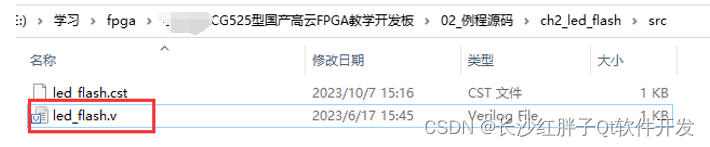

  复制到工程的src下:
  在这里插入图片描述

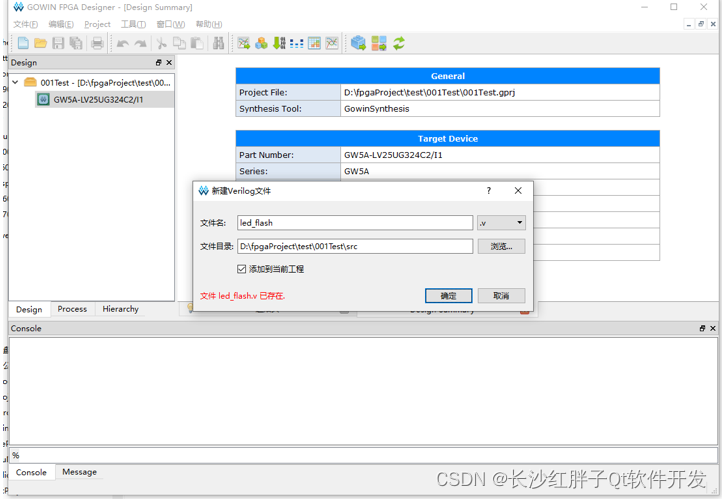

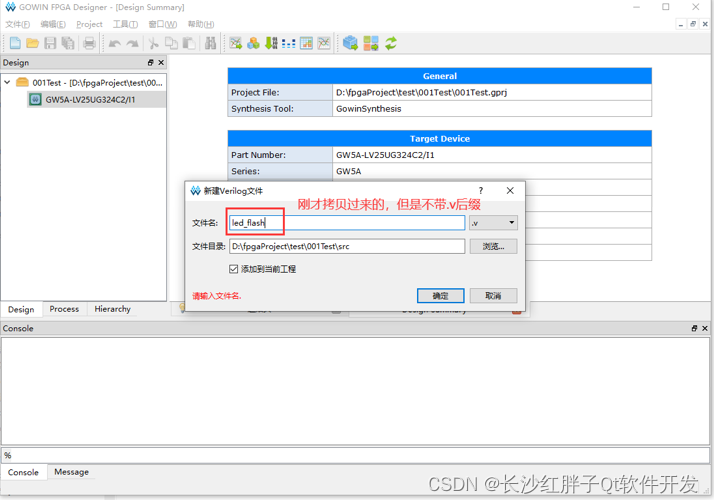

  然后添加下verilog文件:
  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

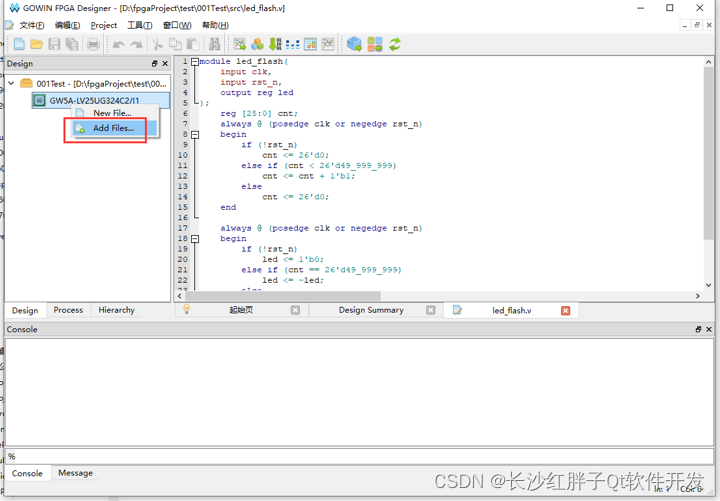

  上面是新建文件的方式,下面是添加已有文件的方式:
  在这里插入图片描述

  选择src目录下的.v文件:
  在这里插入图片描述

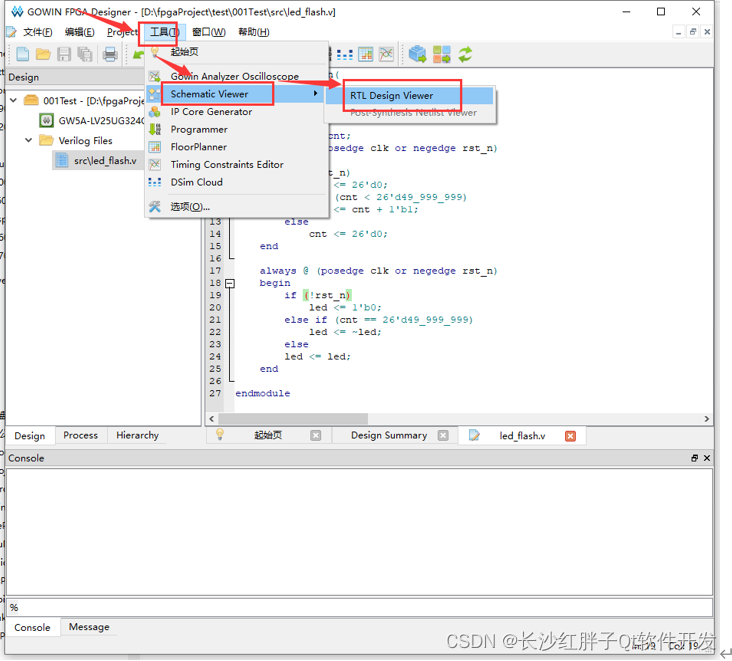

步骤四:RTL语法分析(相当于代码编程的编译)

  在这里插入图片描述

  点击后:
  在这里插入图片描述

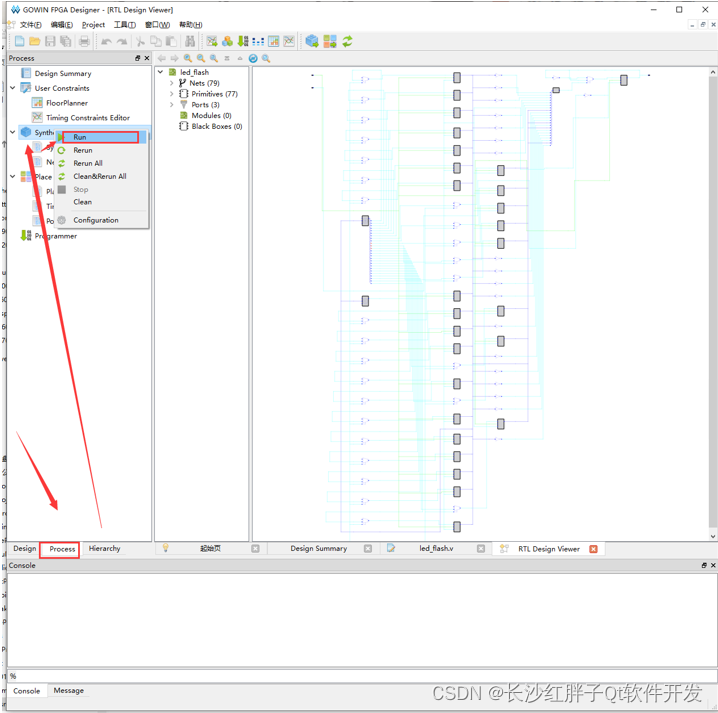

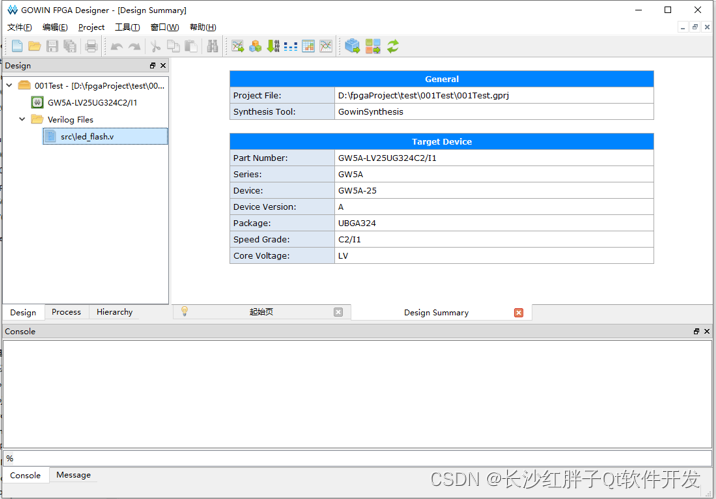

  然后开始分析综合:
  在这里插入图片描述

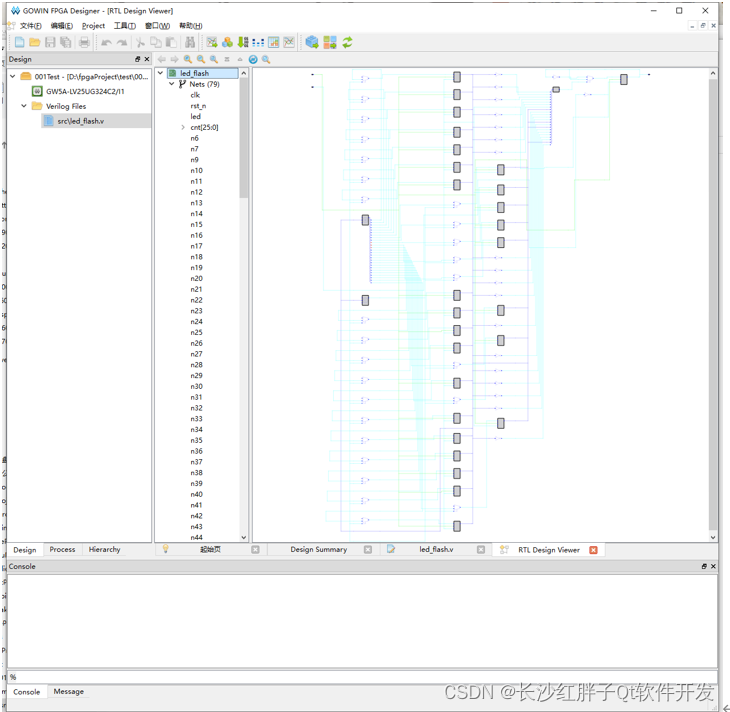

  完成后,就是生成了fpga的底层资源电路网表:
  在这里插入图片描述

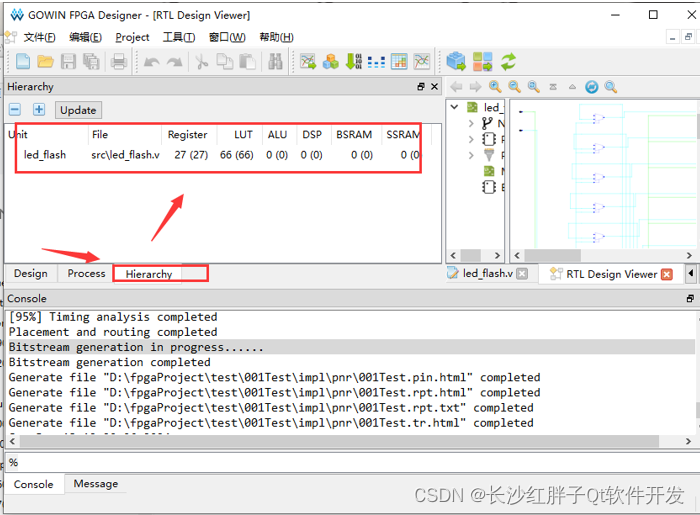

  完成后,Hierarchy显示模块使用的资源:
  在这里插入图片描述

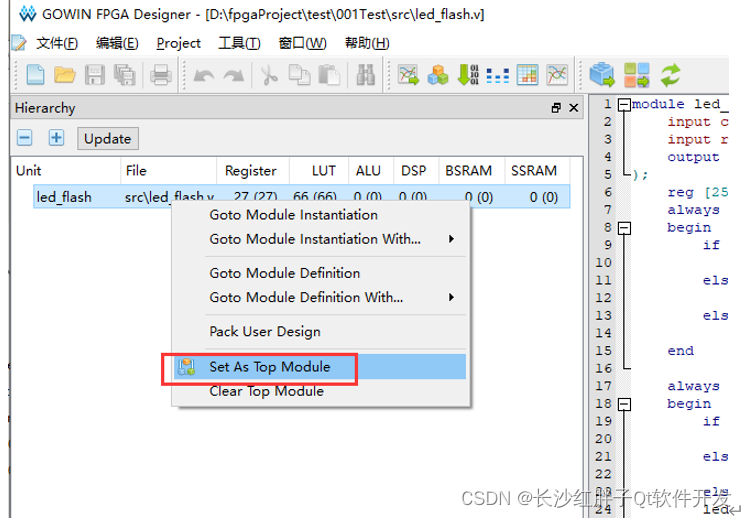

  设置顶层文件:
  在这里插入图片描述

  这个好像是跑哪一个程序。

步骤五:物理约束

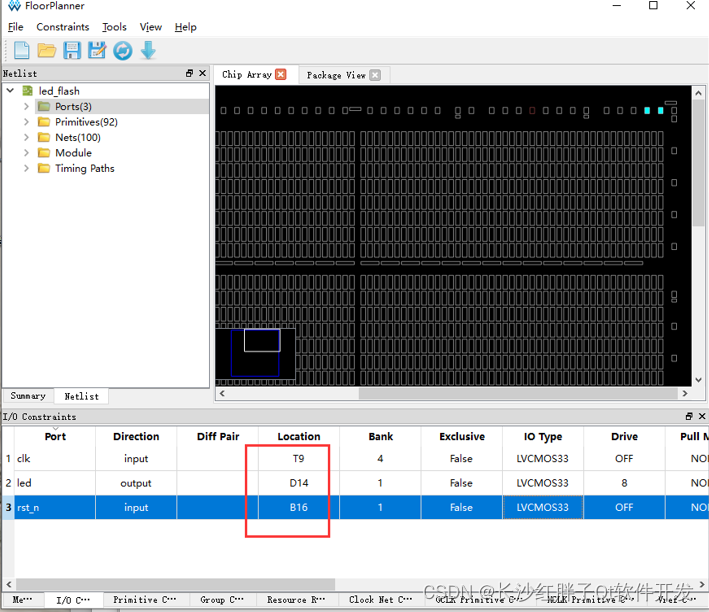

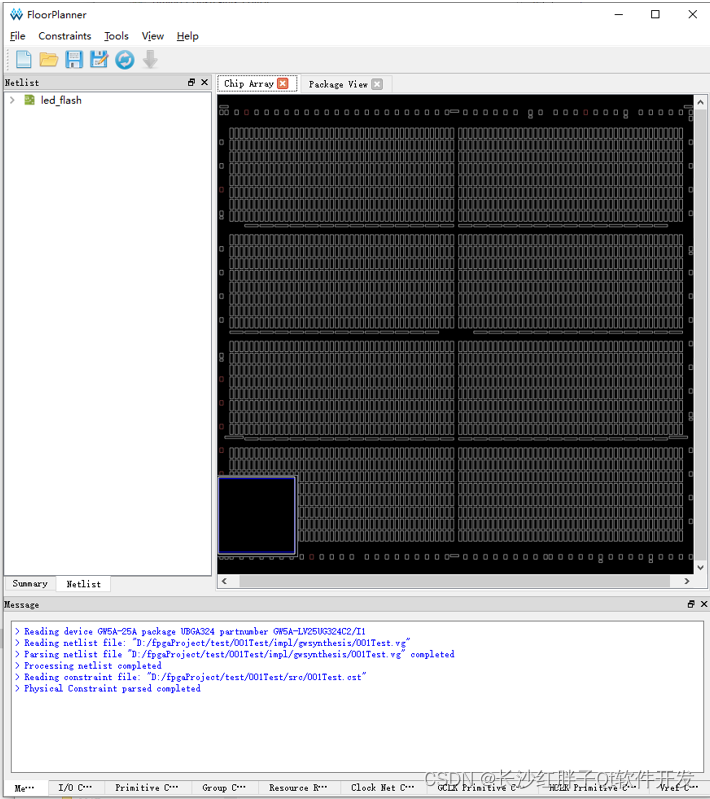

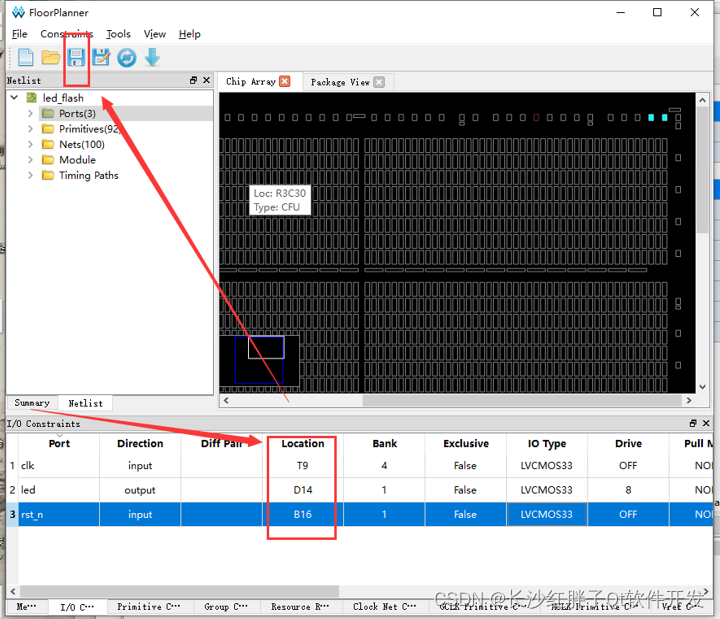

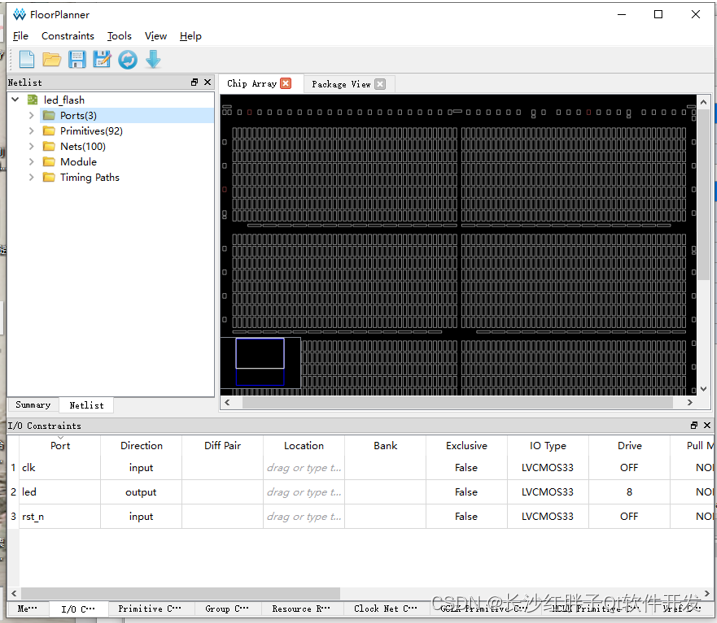

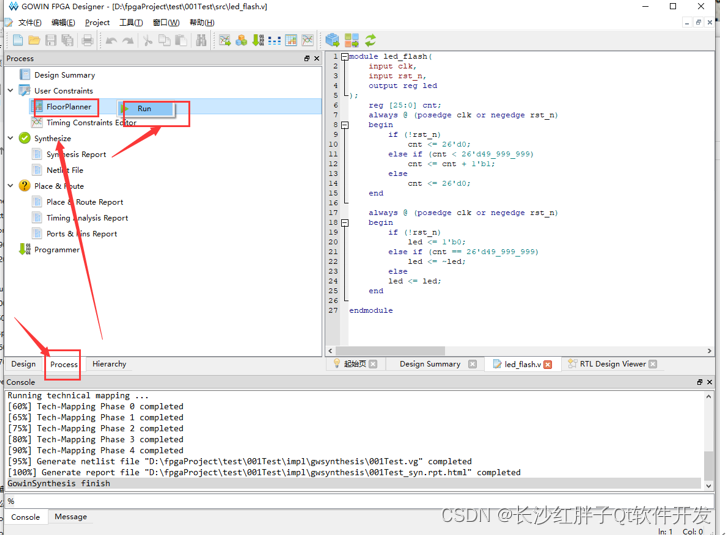

  进入FloorPlanner界面,点击I/O Constraints,进行I/O约束,然后根据自己的板卡分配引脚和电平标准,
  在这里插入图片描述

  弹出新框:
  在这里插入图片描述

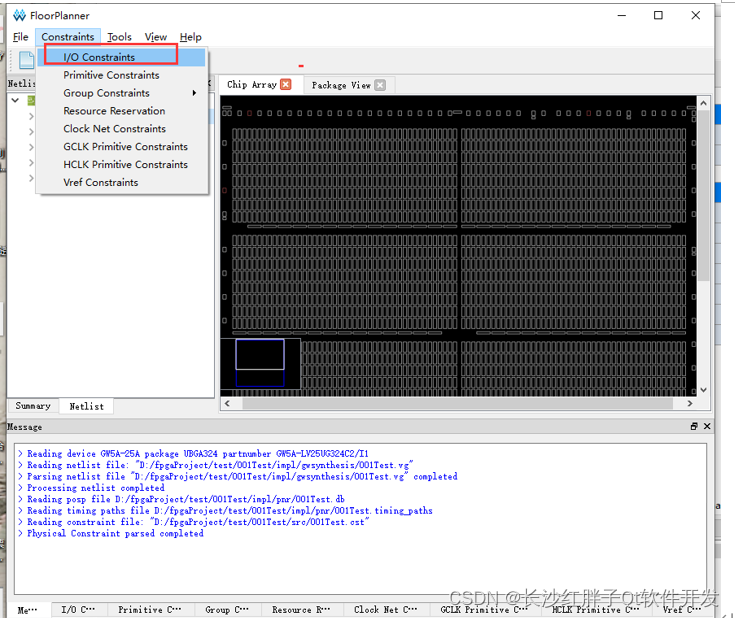

  点击I/O Constraints:
  在这里插入图片描述

  在这里插入图片描述

步骤六:布局布线

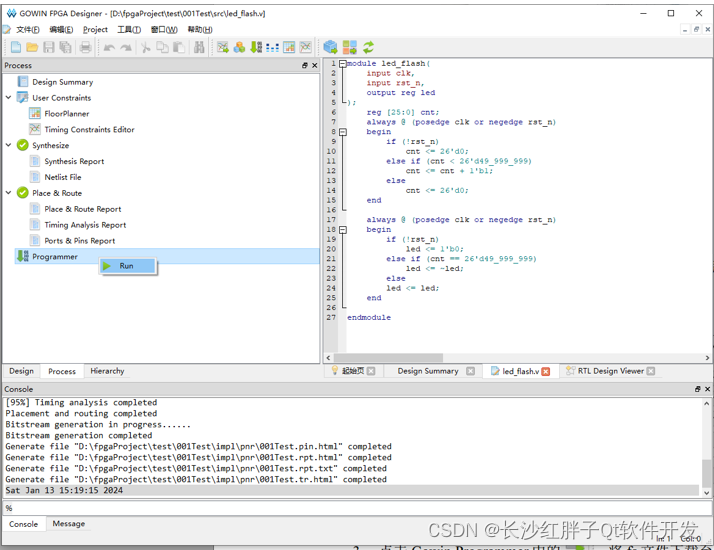

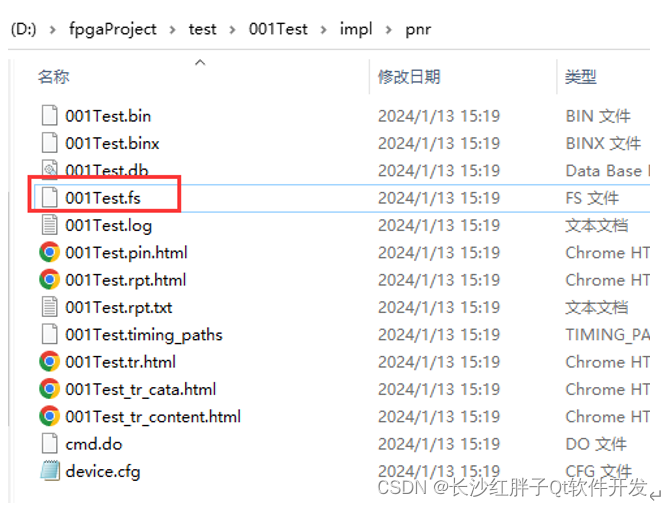

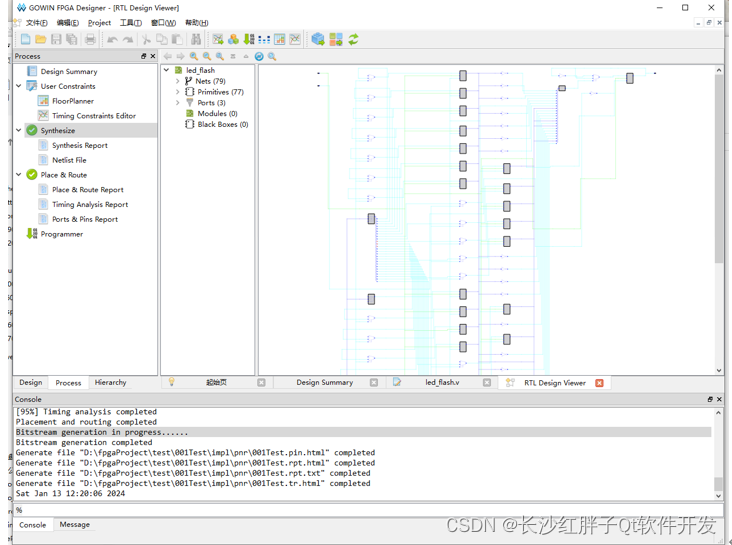

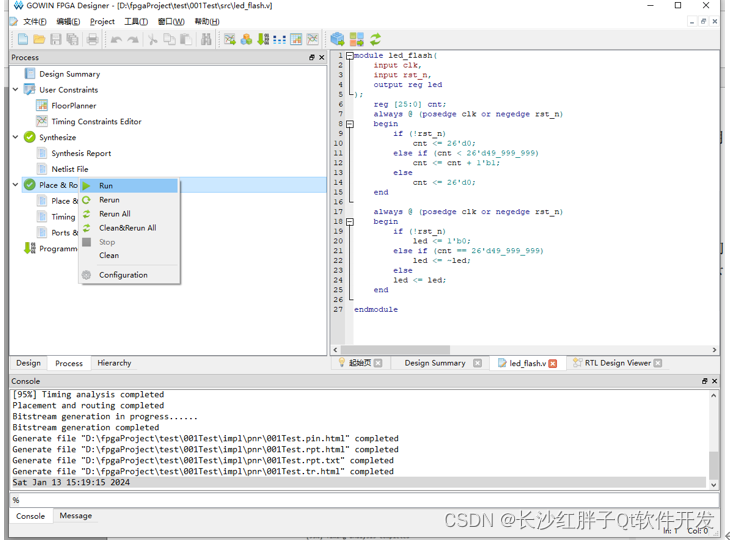

  通过点击 Process->Place&Route 进行布局布线,布局布线成功便可看到“Bitstream generation completed”,此时代表fs文件生成成功,如下:
  在这里插入图片描述

  在这里插入图片描述

步骤七:板级验证(相当于单片机在线调试)

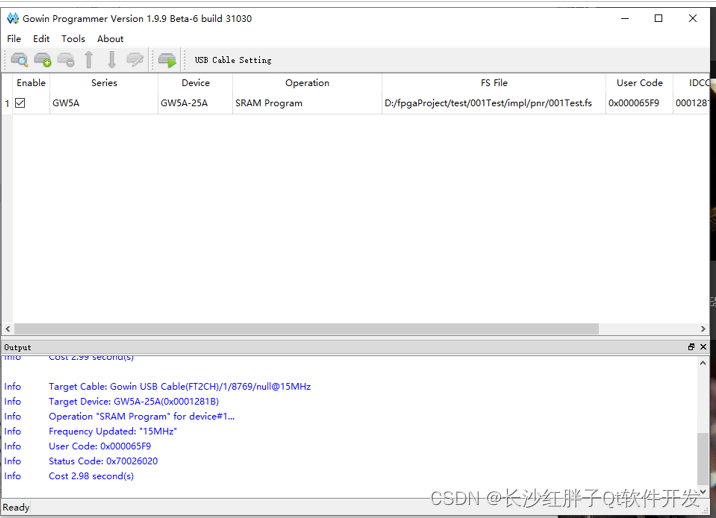

  将fs文件下载到FPGA芯片中,用于完成对 FPGA 的配置:
  在这里插入图片描述

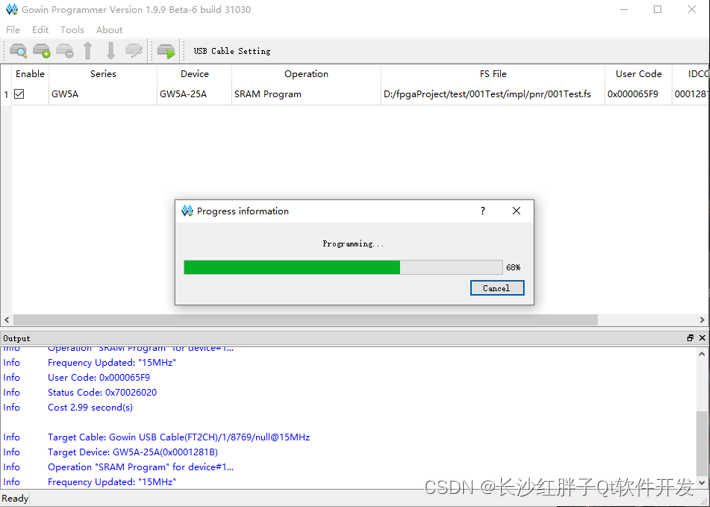

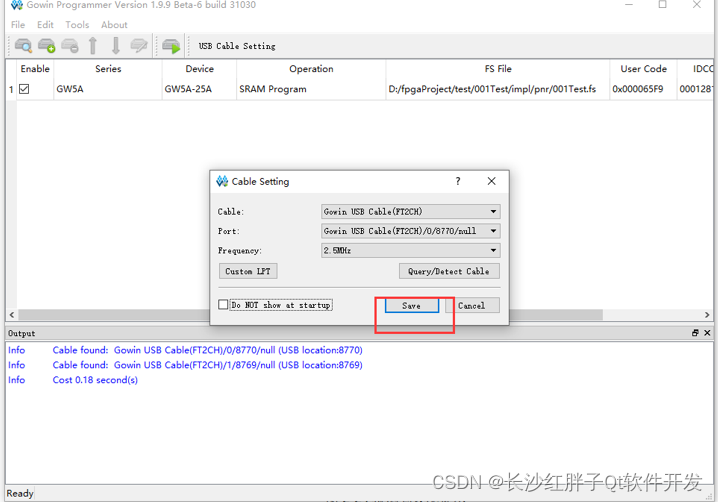

  检测到了设备,确认编程:
  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

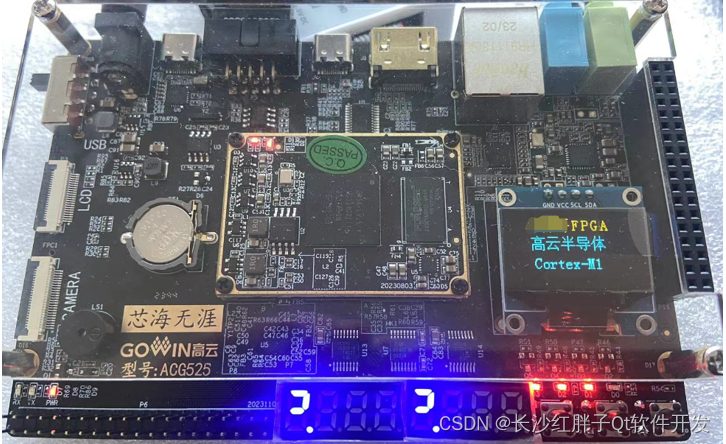

  在线调试结果:
  在这里插入图片描述

  在这里插入图片描述

  有三灯一直亮,可以配置下引脚输出为低电平(默认上拉高电平:
  在这里插入图片描述

  (这里是下下来直接运行了)
  在这里插入图片描述

  (注意:此时相当于单片机下载程序下去在线调试,断电后就没了,需要下载刷固件)

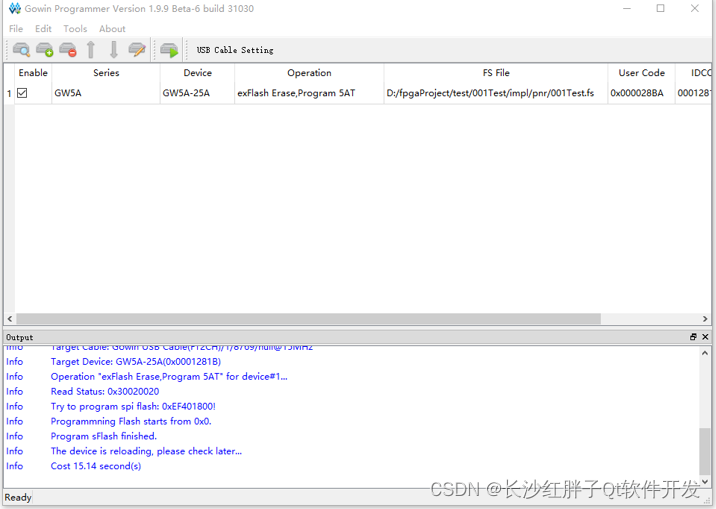

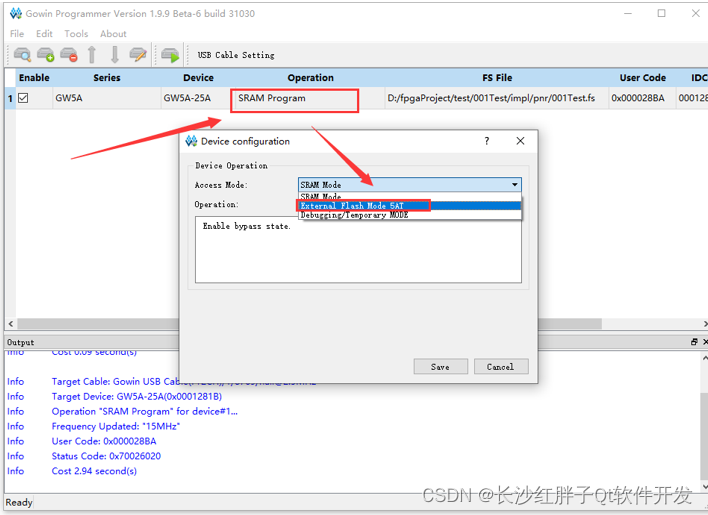

步骤八:程序固化(相当于下载程度到单片机上)

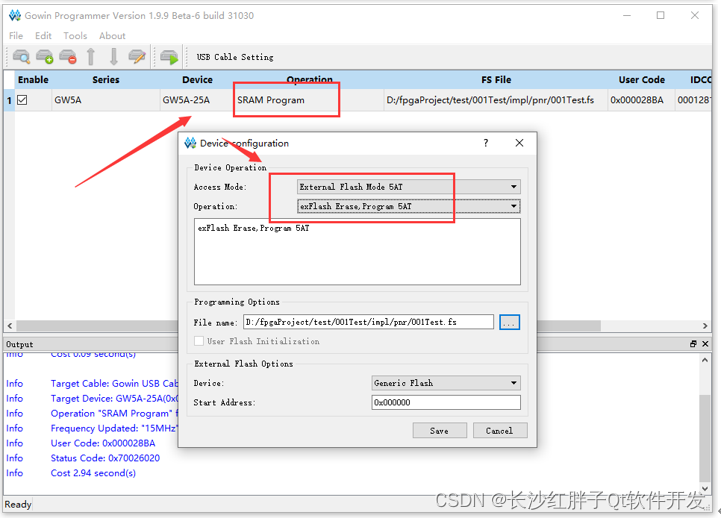

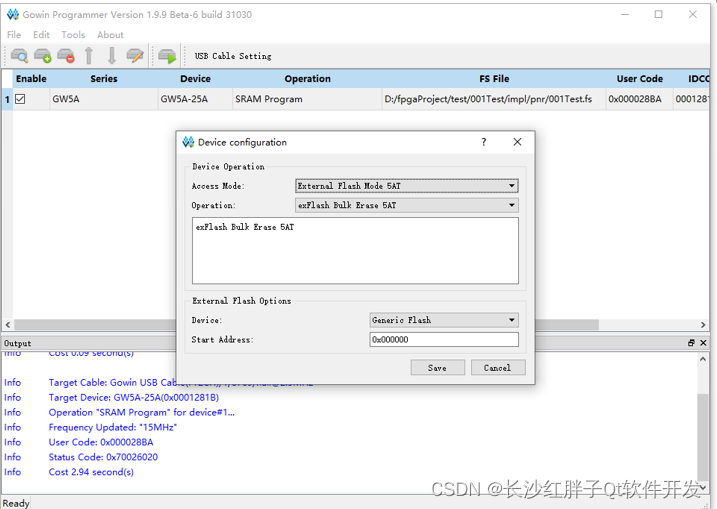

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  然后再在慢一些,下载完成:
  在这里插入图片描述


入坑

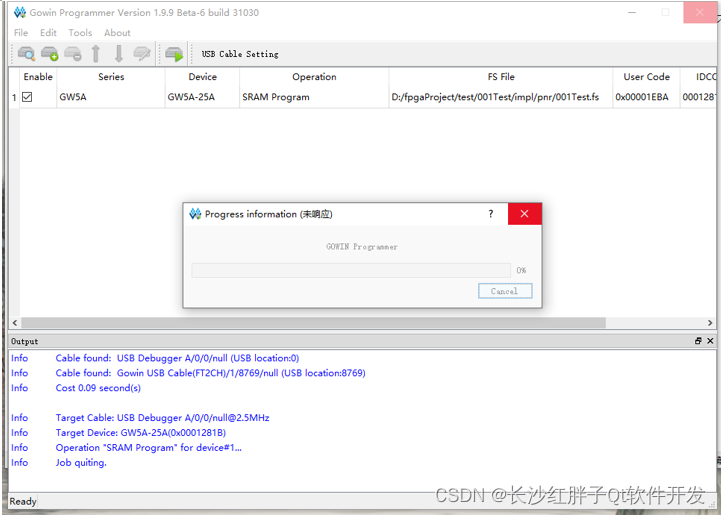

入坑一:下载程序卡死

问题

  无响应卡死
  在这里插入图片描述

原因

  不清楚

解决

  继续点击run可以开第二个这个窗口,就可以下载,测试发现第一个必然卡死,卡死的前提下开第二个,第二个可以下载,要是关了再开也是一个,还是卡死,当作是这个下载软件的bug了。

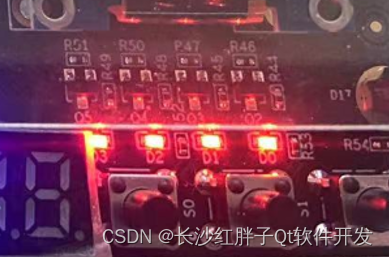

入坑二:下载后LED0不闪烁

问题

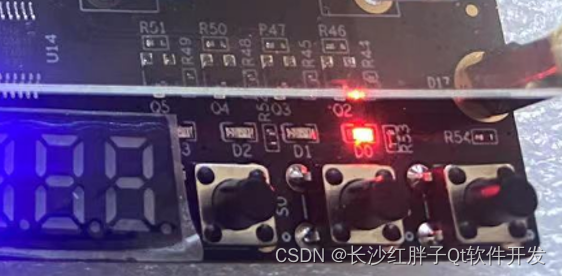

  不闪烁,四灯全亮

原因

  未约束管脚输出
  在这里插入图片描述

解决

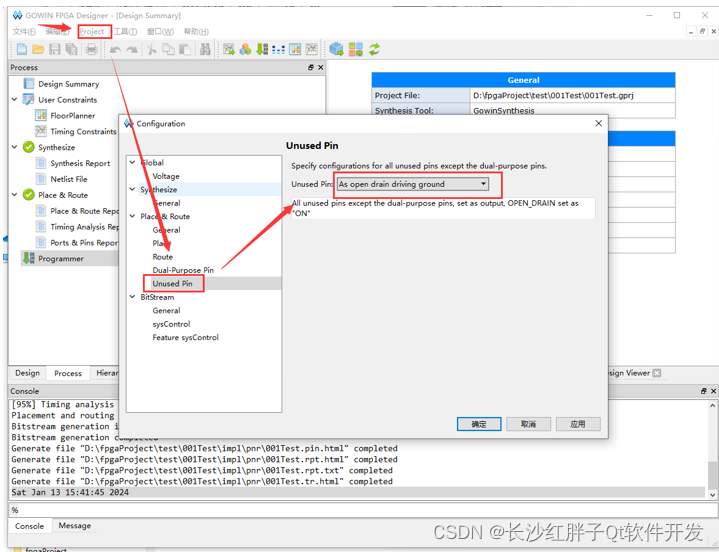

  要配置好引脚约束(实际就是配置引脚输出)
   在这里插入图片描述


上一篇:《Fpga开发笔记(一):高云FPGA芯片介绍,入手开发板套件、核心板和底板介绍
下一篇:敬请期待…
