本文介绍了485和CAN通信中的隔离电路设计，包括采用PC817及金升阳数字隔离芯片实现的485隔离电路，以及同样采用金升阳数字隔离芯片的CAN隔离电路。此外还提及了电源隔离的重要性，并推荐了金升阳的FB0505XT-1WR3电源隔离模块。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、485隔离电路
在这里插入图片描述

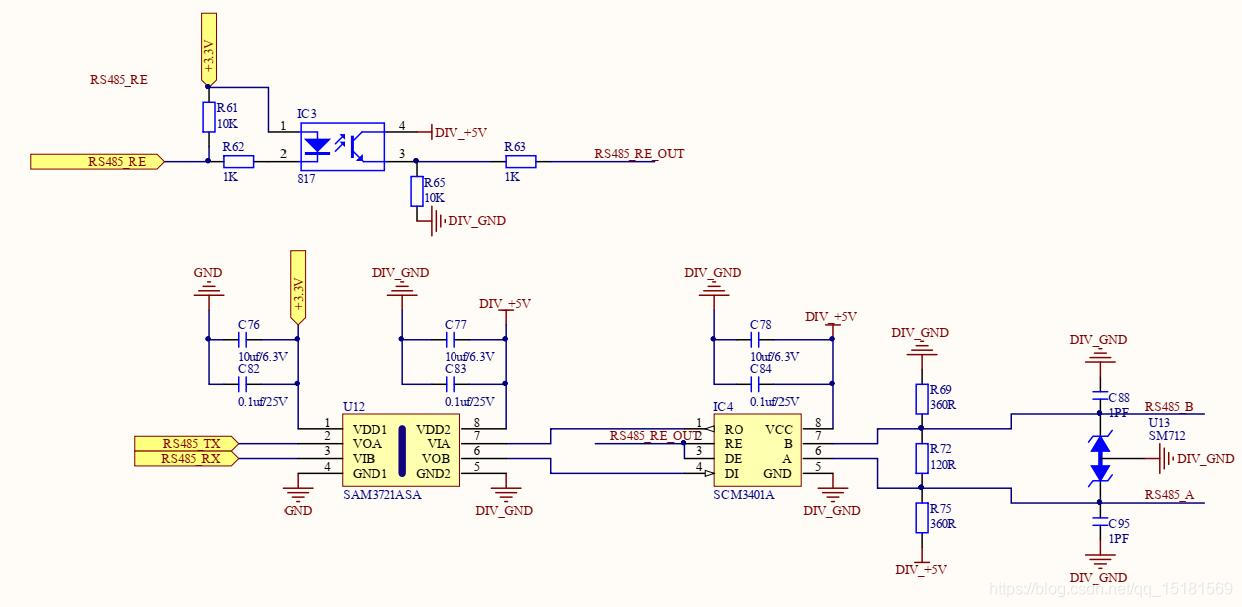

485隔离电路模式控制引脚采用PC817进行隔离，收发采用金升阳的数字隔离芯片进行隔离，数字隔离器还有其他芯片选择比如ADUM1201等等，可以随便替换。置于数字隔离器其他参数可以参考官网手册。
二、CAN隔离电路
在这里插入图片描述

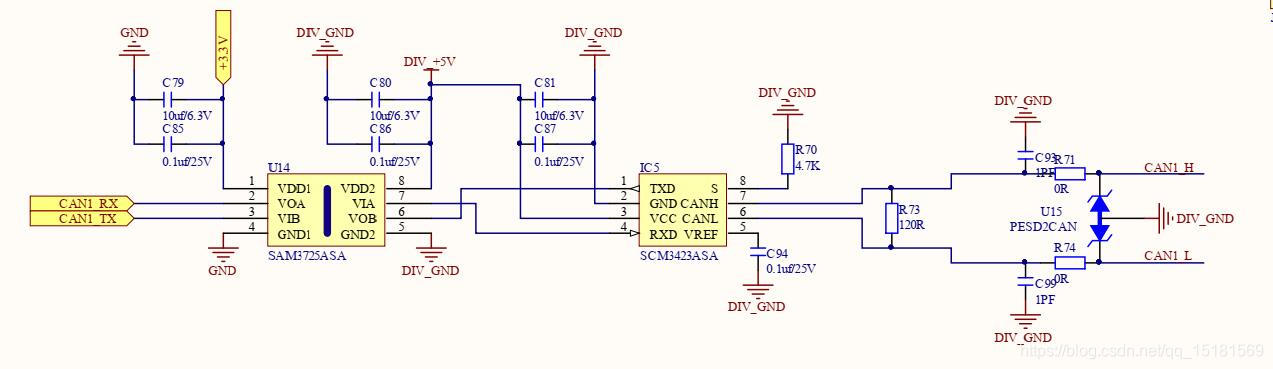

CAN隔离电路采用金升阳的数字隔离芯片进行隔离，数字隔离器还有其他芯片选择比如ADUM1201等等，可以随便替换。置于数字隔离器其他参数可以参考官网手册。

三、电源隔离电路
在这里插入图片描述

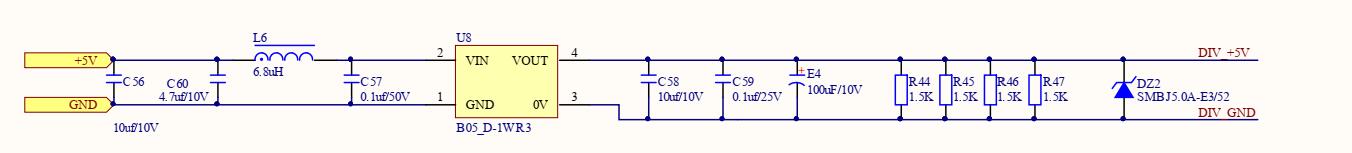

不管是485还是CAN不只是要隔离通信部分，还需要隔离电源，电源隔离采用金升阳的电源隔离模块FB0505XT-1WR3
四、注意点
在实际项目开发中需要结合电源隔离部分和通信隔离部分一起使用。
