cnc仿真

---

前言

cnc仿真技术

记录下了解到的现有仿真技术，暂不考虑刀具移动扫掠体的创建。cnc仿真相当于是做一个优化的快速布尔运算，与有限元/有限网格等CAE方法还是有很大不同(但感觉一些网格划分方法还是可以用到其中)，目前市场长最通用的cnc仿真软件是Vericut，一些公司也会用商业库MachineWorks。
谈及布尔运算，大家可能都会想到使用三角面片的布尔运算库来实现，但无论是速度还是稳定性，即使用上优秀的cork（基于csg）库还是会无法满足实时仿真的需求。

---

精确的布尔运算无法满足实时仿真要求，那基于空间近似的方法便应运而生，无论dexel还是体素，都是对模型的近似，以达到实时仿真要求。

一、Dexel方法

dexel方法将三维的布尔简化成一维的布尔运算（射线与模型求交，直接标记射线各段穿过模型的状态），最后通过三维重建方法获得三角面片。
网上的论文和介绍的文章比较多，就不赘述了。
先提一下离散矢量法，这个方法和dexel非常相似，又叫“割草法”，但它只能生产图像，无法生产实体，若要有使用价值还得改进。

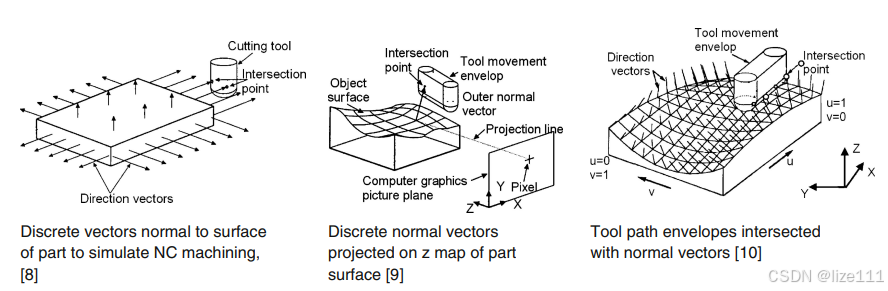

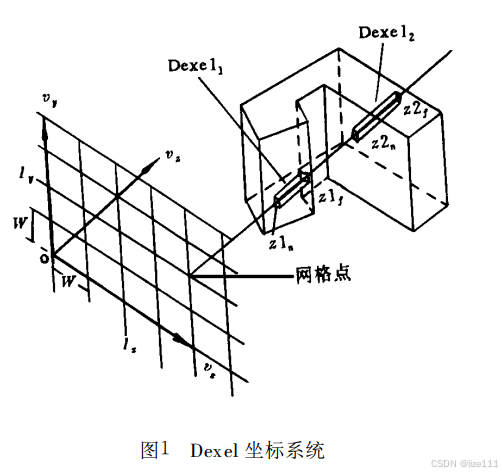

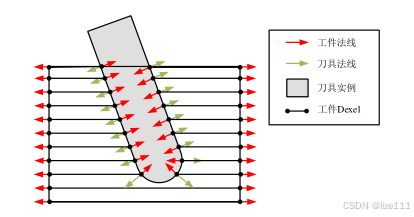

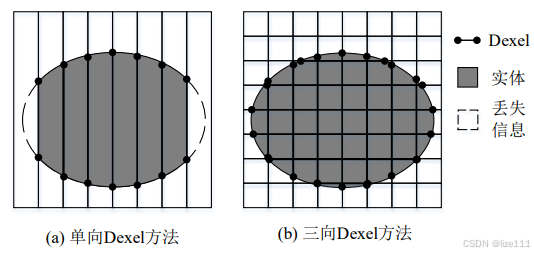

dexel文献中的一些示意图。

dexel的难点在于重建，重建的方法非常多，其重建后的结果有流行的，也有非流行的。

二、三角面片重建

网上对于这方面的文章非常多，推荐一个博主 https://www.boristhebrave.com/2018/04/15/marching-cubes-3d-tutorial/

1.MachingCube

MachingCube是各类重建方法的鼻祖，自它问世之后，各类重建方法如雨后春笋版冒出。

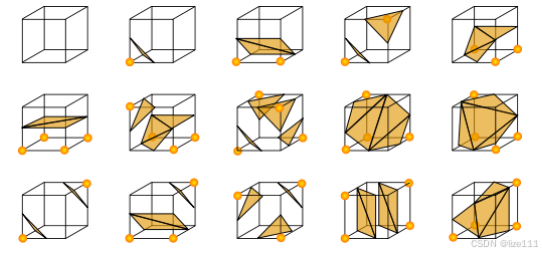

MachingCube着眼于每个网格与原始模型（等参面之类的）的相交情况，枚举所有相交类型并简化，最后重建时根据查表生成对应的三角形。

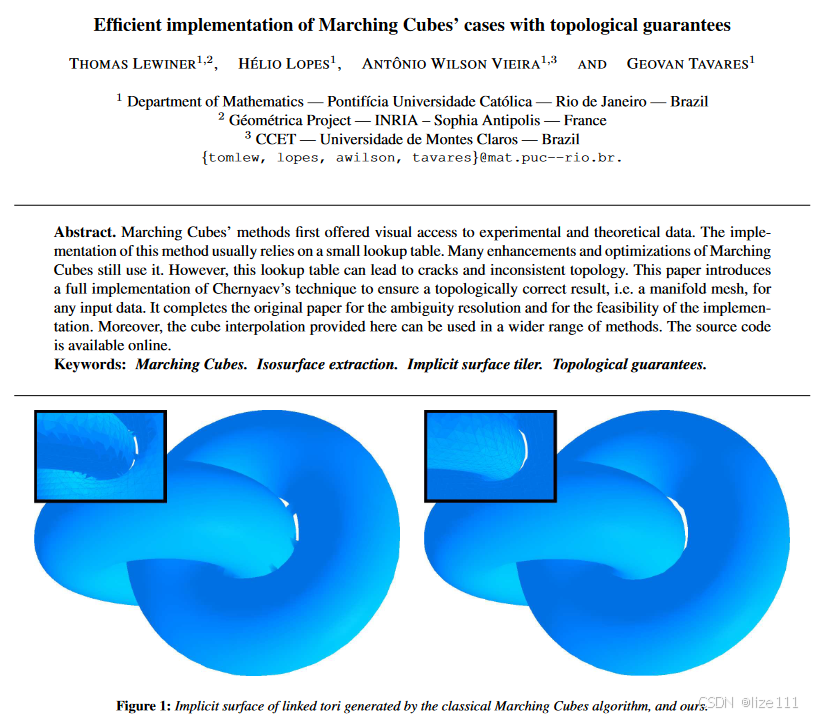

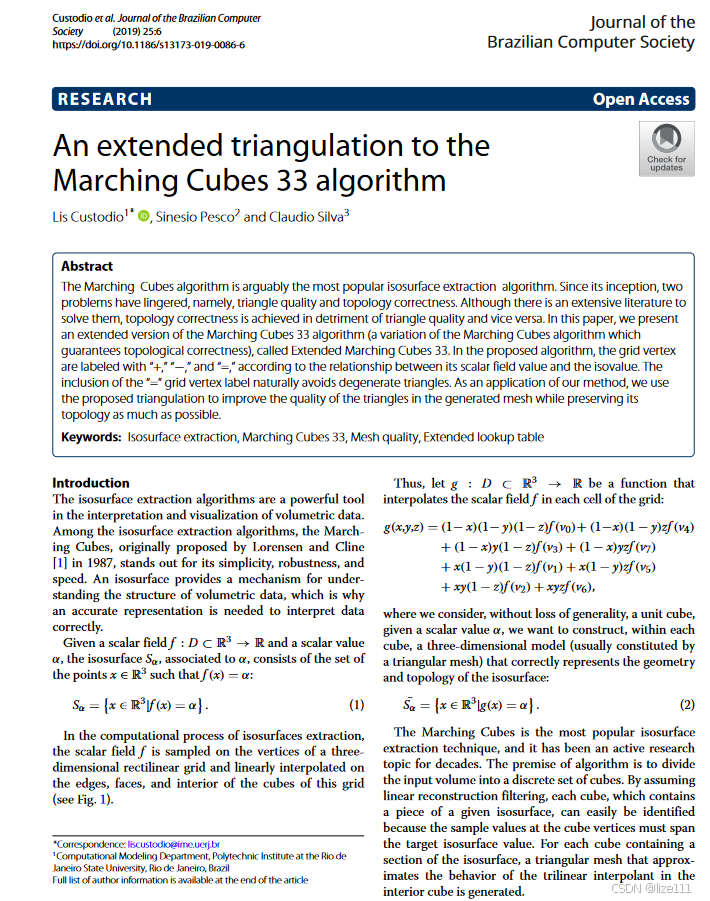

原始的MachingCube不完善，有各种各样的问题，没有尖锐特征、拓扑奇异性、无法自适应等等，实际应用的往往是其改进型（EMC）。

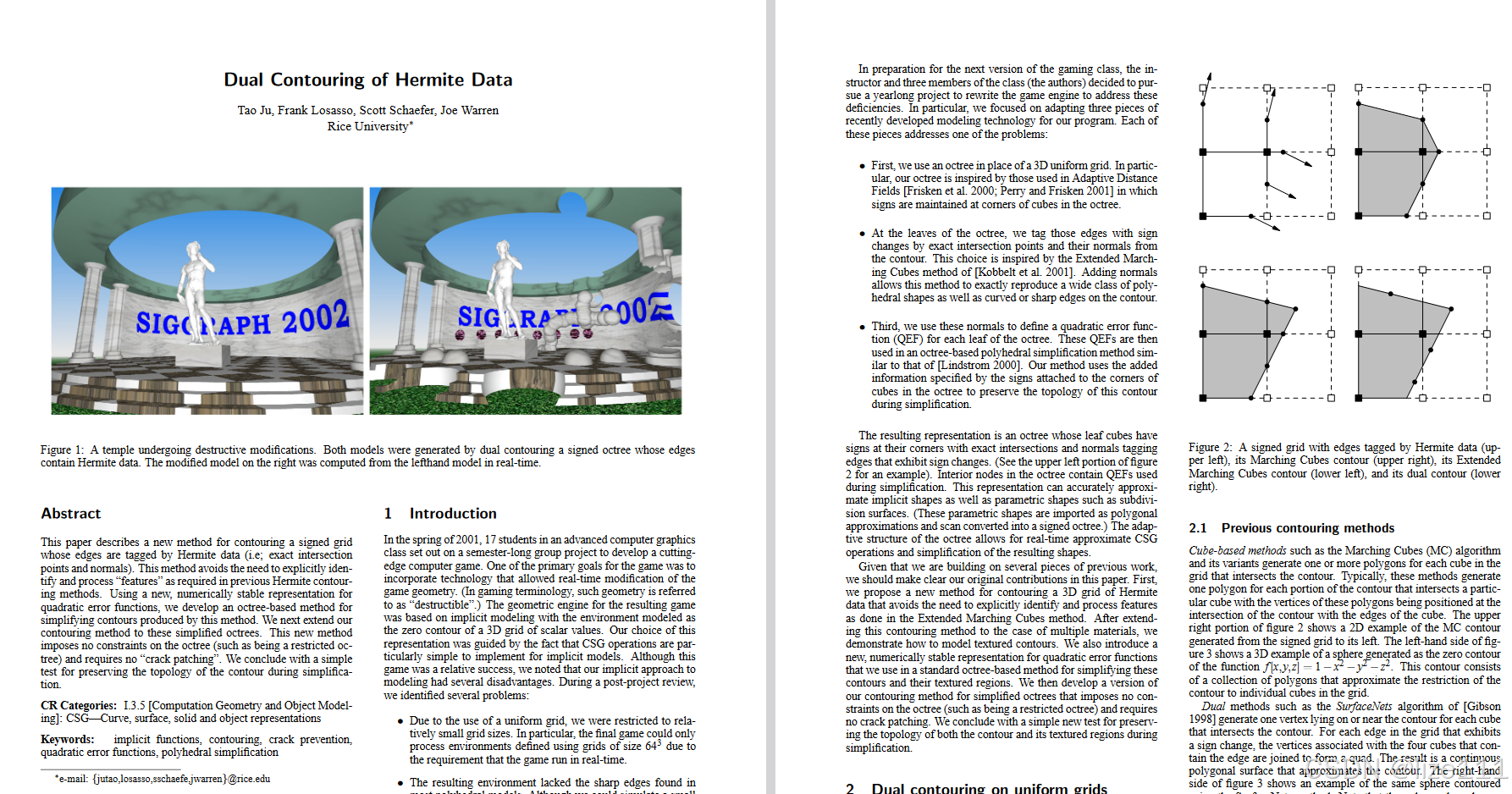

2.DualContour（对偶轮廓）

DC重建最大的问题是拓扑依赖，难以并行化。

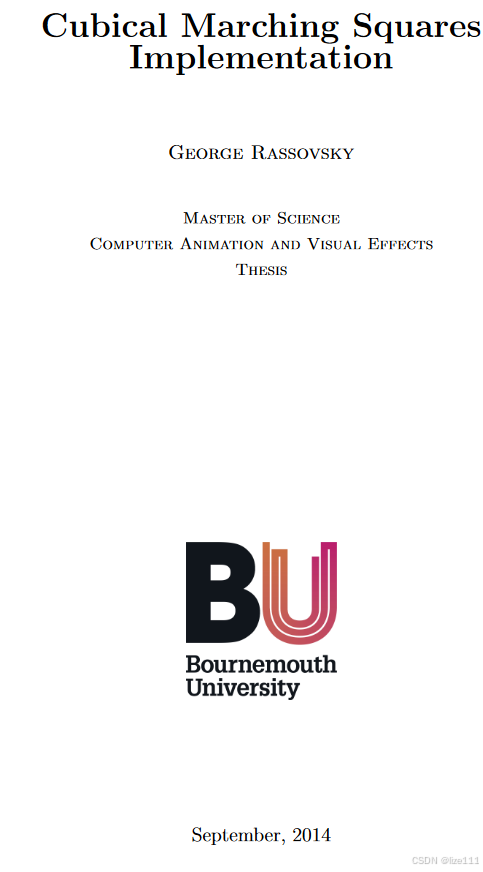

3.Cubical Marching Squares（cms）

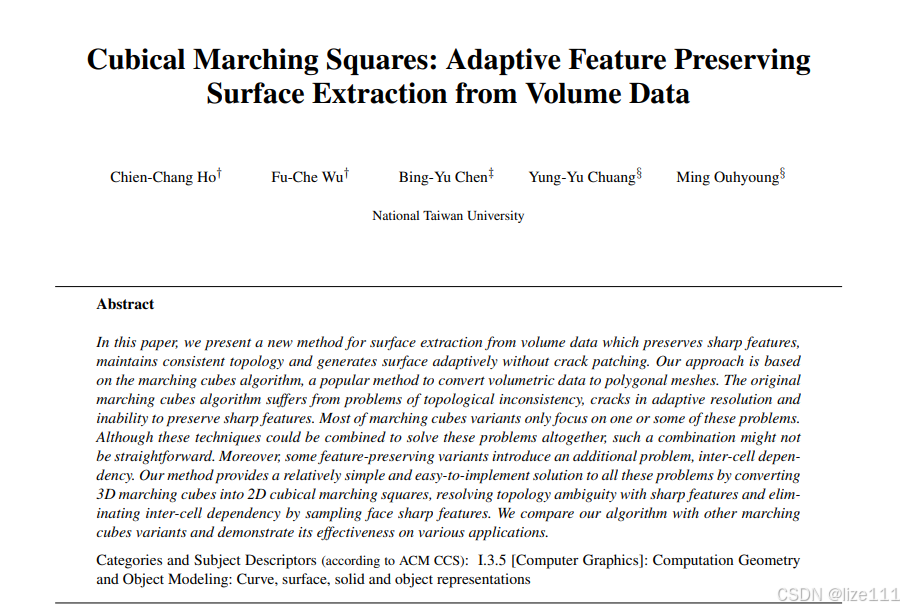

cms（2005年）另辟蹊径，不再着眼于单个cell，考虑整个八叉树上叶子节点的面片，最后将面片连接起来形成一个闭合实体，作者使用共享数据的方法（八叉树），消除了裂缝。

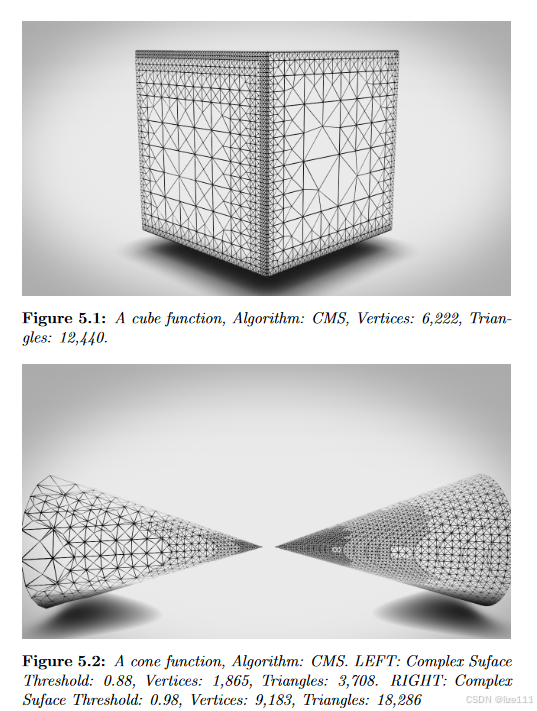

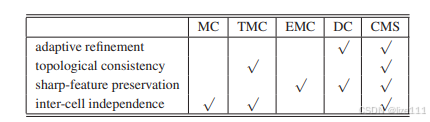

作者给出了cms相对于前人方法的优势

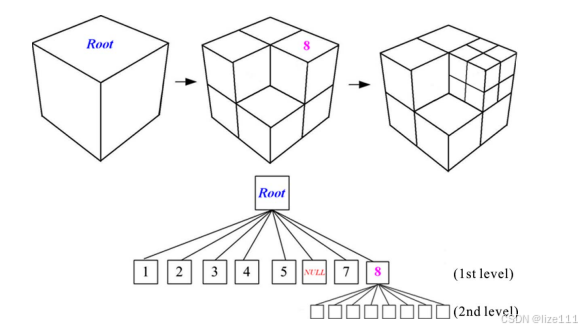

三、动态体素（体素+八叉树Octree）

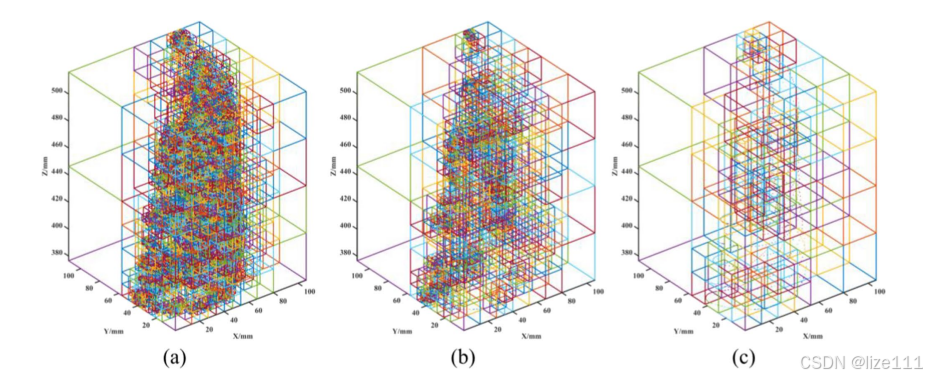

在各类方法中我比较看好动态体素（叶节点最后可以生成四面体），因为天生是实体，不省去了连三角形的麻烦事，没有缝隙（即使有精算精度影响），因为无论怎么优化大家都要使用八叉树，主流的cnc仿真又要带一点CAE的特点，如计算体积去除率、刀具受力分析等等，而动态体素又可以很好的和有限元联合起来，虽然生产的三角面片或模型是非流行的。
提一嘴，体素是一种热门的技术，无论在全局光照（包括热门的sdf）中，还是在自动驾驶中，都有涉及。

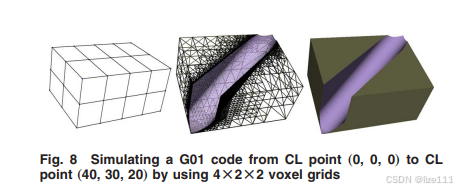

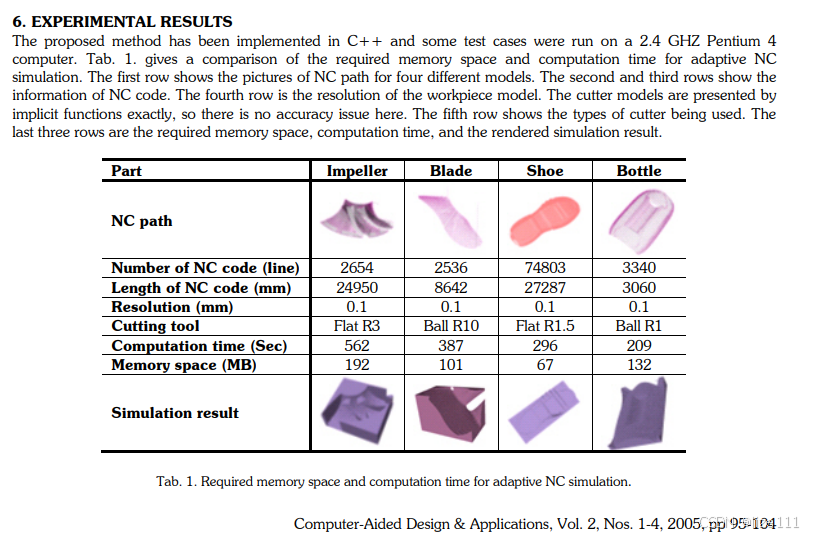

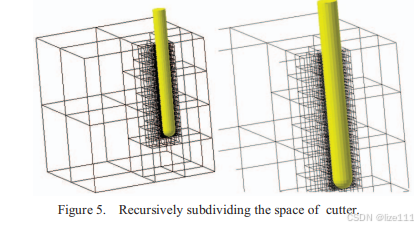

上图中十几年前的结果仿真一个叶轮粗加工在10分钟左右（没有刀具移动扫掠体创建耗时），放到如今，结合一些优化技术（GPU），做到实时仿真是没有问题的。

---

总结

挺有意思的。
