OpenCV findContours 与 drawContours 用法

一、获取轮廓--findContours

cv2.findContours() 的第二个参数主要有

• cv2.RETR_LIST：检测的轮廓不建立等级关系
• cv2.RETR_TREE：L建立一个等级树结构的轮廓。
• cv2.RETR_CCOMP：建立两个等级的轮廓，上面的一层为外边界，里面的一层为内孔的边界信息。
• cv2.RETR_EXTERNAL：表示只检测外轮廓

cv2.findContours() 的第三个参数 method为轮廓的近似办法

• cv2.CHAIN_APPROX_NONE存储所有的轮廓点，相邻的两个点的像素位置差不超过1，即max（abs（x1-x2），abs（y2-y1））==1
• cv2.CHAIN_APPROX_SIMPLE压缩水平方向，垂直方向，对角线方向的元素，只保留该方向的终点坐标，例如一个矩形轮廓只需4个点来保存轮廓信息
• cv2.CHAIN_APPROX_TC89_L1，CV_CHAIN_APPROX_TC89_KCOS使用teh-Chinl chain 近似算法

返回值：image, contours, hierarchy

• contour返回值
  cv2.findContours()函数首先返回一个list，list中每个元素都是图像中的一个轮廓，用numpy中的ndarray表示。
• hierarchy返回值
  该函数还可返回一个可选的hiararchy结果，这是一个ndarray，其中的元素个数和轮廓个数相同，每个轮廓contours[i]对应4个hierarchy元素hierarchy[i][0] ~hierarchy[i][3]，分别表示后一个轮廓、前一个轮廓、父轮廓、内嵌轮廓的索引编号，如果没有对应项，则该值为负数。

二、绘出轮廓--drawContours

cv2.drawContours(image, contours, contourIdx, color[, thickness[, lineType[, hierarchy[, maxLevel[, offset ]]]]])

• 第一个参数是指明在哪幅图像上绘制轮廓；
• 第二个参数是轮廓本身，在Python中是一个list。
• 第三个参数指定绘制轮廓list中的哪条轮廓，如果是-1，则绘制其中的所有轮廓。后面的参数很简单。其中thickness表明轮廓线的宽度，如果是-1（cv2.FILLED），则为填充模式。绘制参数将在以后独立详细介绍。

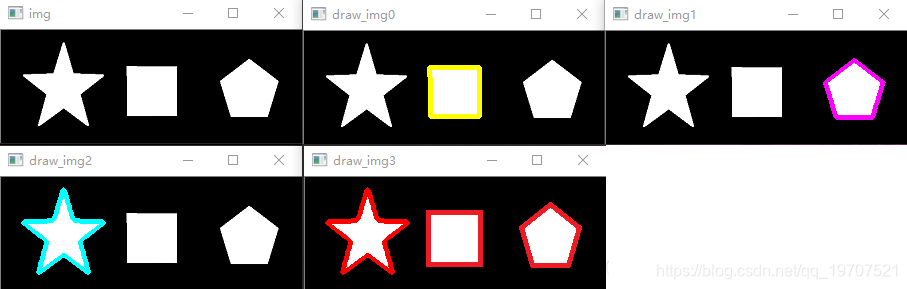

三、测试

import cv2

img = cv2.imread('test.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret,binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)

_,contours, hierarchy = cv2.findContours(binary, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)

draw_img0 = cv2.drawContours(img.copy(),contours,0,(0,255,255),3)
draw_img1 = cv2.drawContours(img.copy(),contours,1,(255,0,255),3)
draw_img2 = cv2.drawContours(img.copy(),contours,2,(255,255,0),3)
draw_img3 = cv2.drawContours(img.copy(), contours, -1, (0, 0, 255), 3)


print ("contours:类型：",type(contours))
print ("第0 个contours:",type(contours[0]))
print ("contours 数量：",len(contours))

print ("contours[0]点的个数：",len(contours[0]))
print ("contours[1]点的个数：",len(contours[1]))

cv2.imshow("img", img)
cv2.imshow("draw_img0", draw_img0)
cv2.imshow("draw_img1", draw_img1)
cv2.imshow("draw_img2", draw_img2)
cv2.imshow("draw_img3", draw_img3)

cv2.waitKey(0)
cv2.destroyAllWindows()

#################################
# 输出：
# contours:类型： <class 'list'>
# 第0 个contours: <class 'numpy.ndarray'>
# contours 数量： 3
# contours[0]点的个数： 6
# contours[1]点的个数： 74
