Altera 公司 Cyclone II Cyclone III Cyclone IV 系列FPGA比较

于 2020-05-08 10:49:55 发布
阅读量4.5k 收藏 12
点赞数 2
分类专栏： Altera
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_21794157/article/details/105990545
版权

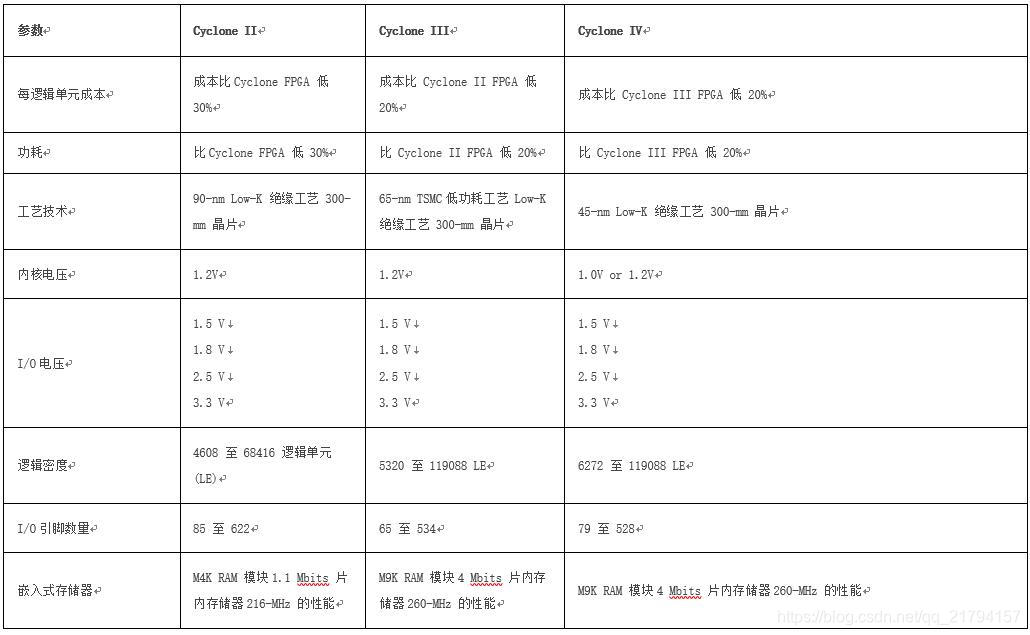

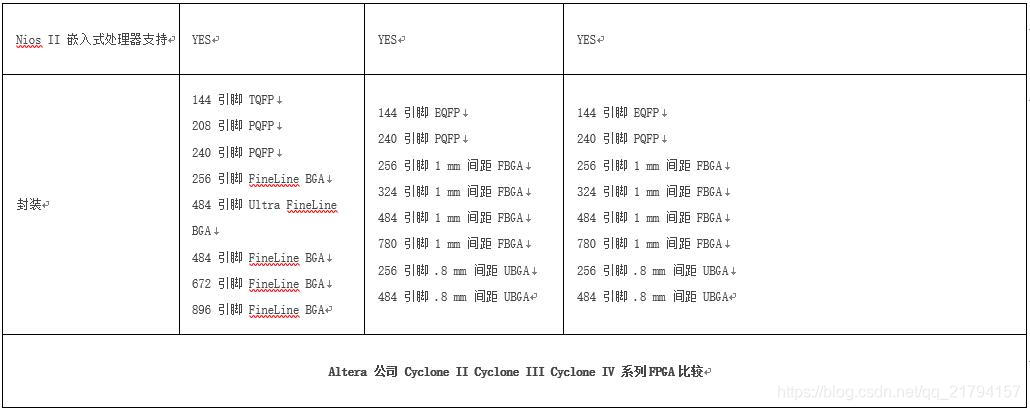

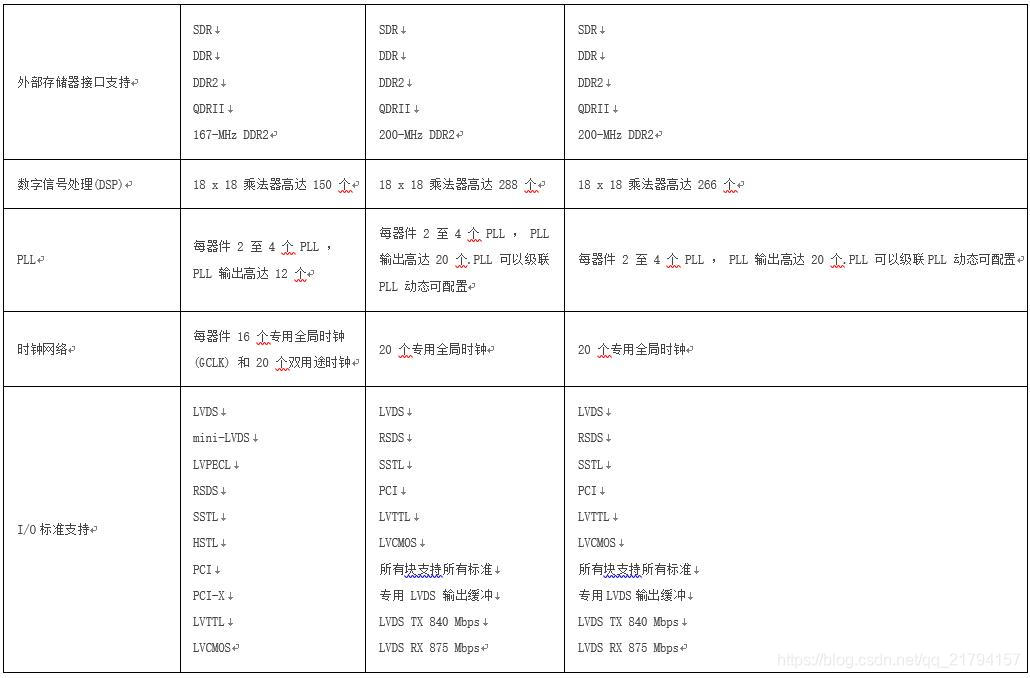

Cyclone II Cyclone III Cyclone IV FPGA比较

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
