PCI-E 1x, 4x, 8x, 16x 接口定义

1. PCI-E插槽及金手指实物图

（1）PCI-E插槽

从上至下依次为PCI-E 4X、PCI-E 16X、PCI-E 1X

（2）PCI-E金手指

PCI-E 1X金手指 PCI-E 4X金手指 PCI-E 16X金手指

2. PCI-E接口定义

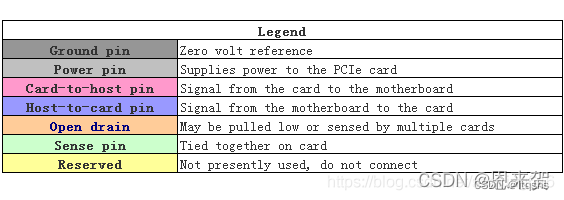

（1）说明：

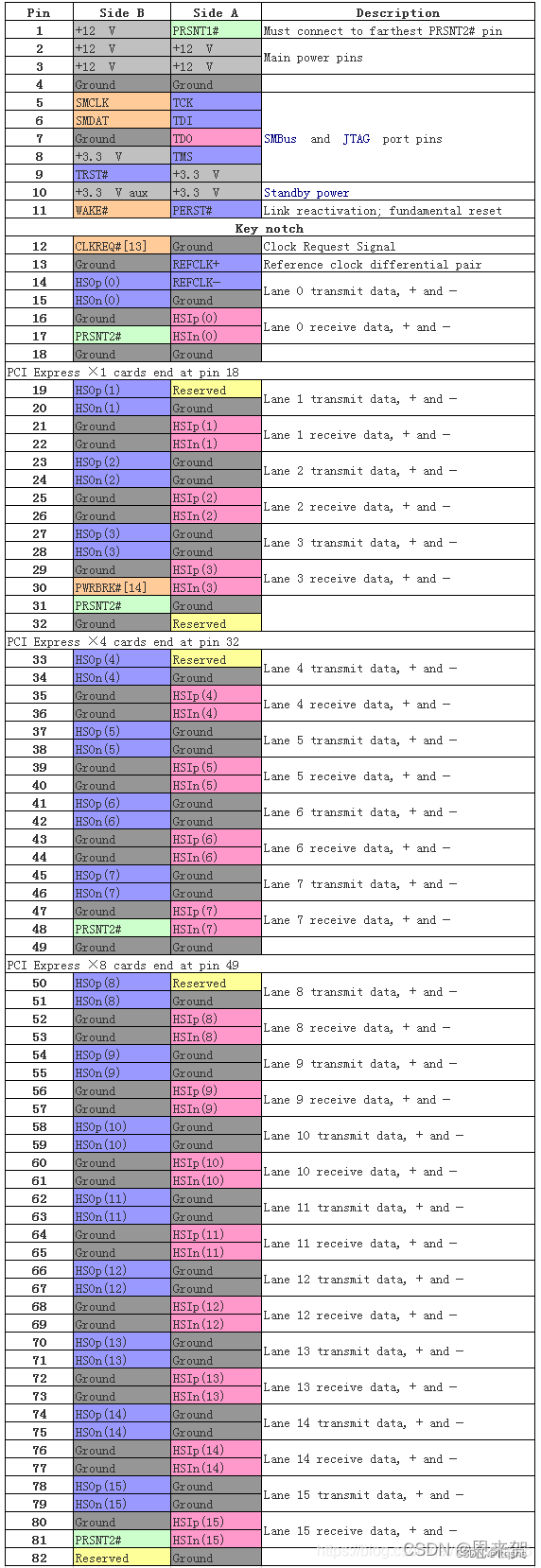

（2）PCI-E管脚定义：

总结：
x1指1对Tx 和 1对Rx
x4指4对Tx 和 4对Rx
x8指8对Tx 和 8对Rx
x16指16对Tx 和 16对Rx

3. PCI-E传输速率

PCI-E X1 8bit 2.5GHz 512Mb/s(双工)
PCI-E X4 8bit 2.5GHz 2Gb/s(双工)
PCI-E X8 8bit 2.5GHz 4Gb/s(双工)
PCI-E X16 8bit 2.5GHz 8Gb/s(双工)

4. 参考

（1）PCI Express 1x, 4x, 8x, 16x bus pinout

http://pinouts.ru/Slots/pci_express_pinout.shtml

###（2）PCI Express

https://en.wikipedia.org/wiki/PCI_Express

（3）PCI、PCI-x，PCI-E兼容以及他们之间的区别详细图解
