穿堂风是一种空气流动现象，但在电磁兼容（EMC）领域中，它比喻为共模电流快速流经PCB板的现象。当产品端口受外部共模电压影响时，会产生类似穿堂风的电流流动，可能对电路板造成干扰。为了避免这种效应，可以调整电缆位置，使共模电流在小范围内循环，减少对PCB板大部分区域的影响。因此，合理布局PCB上的电缆连接器能有效防止穿堂风效应，提高产品EMC性能。

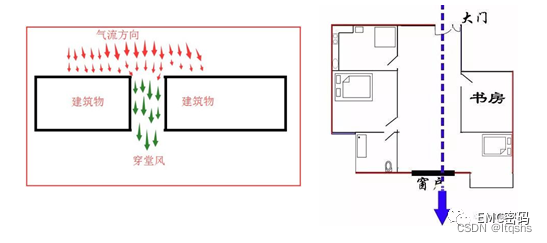

穿堂风也叫过堂风，是气象学中一种空气流动的现象，简单来说就是由于风压，流动于建筑物内部空间的风。当然，这种现象是存在一定危害的。穿堂风通常产生于建筑物间隙、高墙间隙、门窗相对的房间或相似的通道中，由于在空气流通的两侧大气温度不同，气压导致空气快速流动，又由于建筑物等阻挡，间隙、门窗、走廊等提供流通通道使大气快速通过。
这种效应也会出现在产品中，当产品的某一端口受到外部的共模电压时，就会形成一种电流趋势流向产品内部。

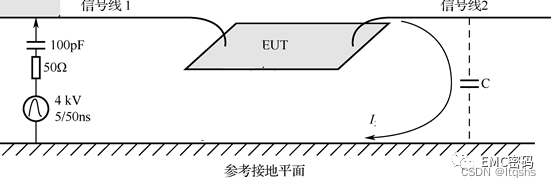

如下图所示，假设两根电缆分别位于电路板的两端，于是共模电流I犹如穿堂风顺势流过PCB板,通常这个板内的共模电流也较大。

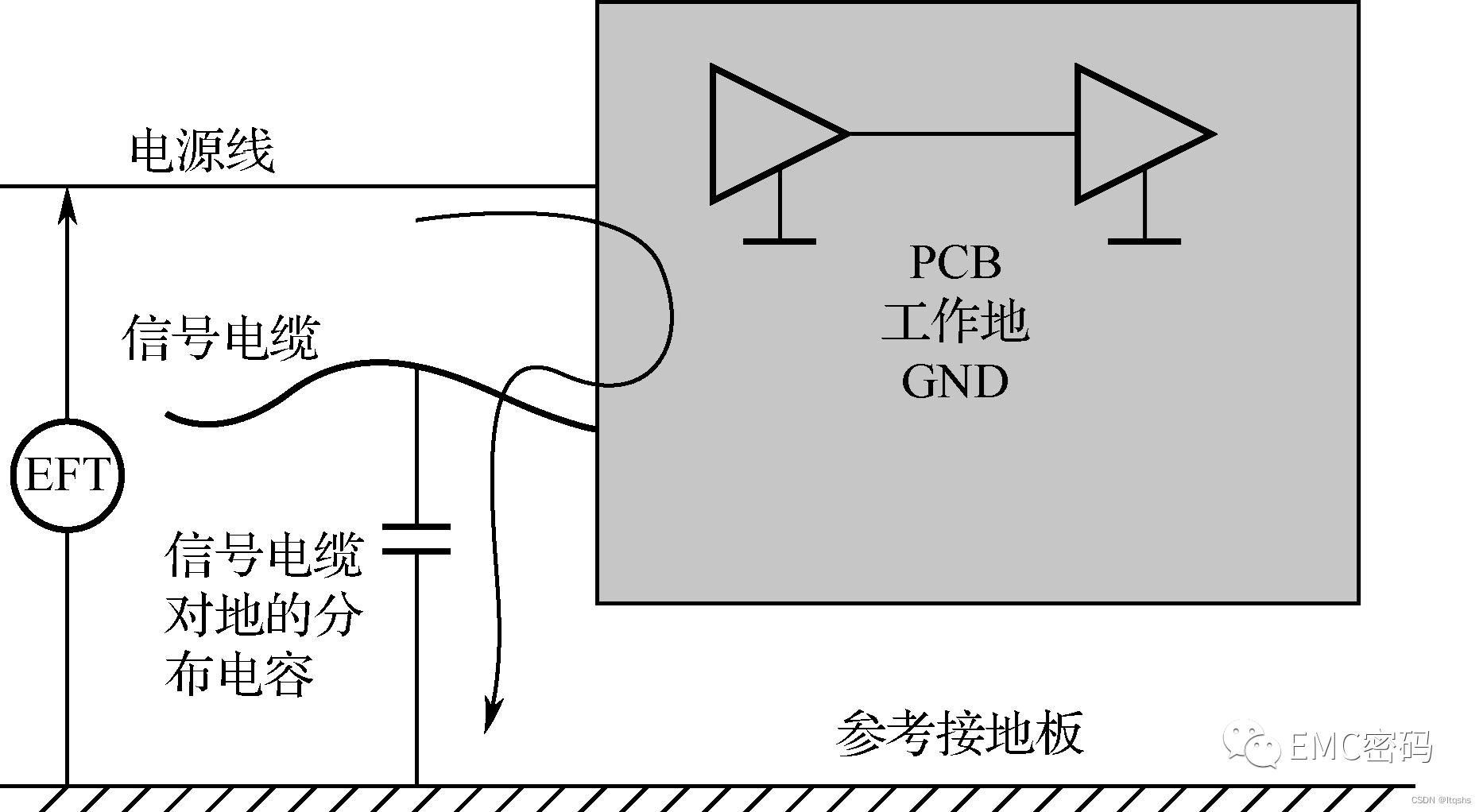

相比较而言，可以选择将产品中的电缆置于另一种位置（如下图所示），使共模电流仅在小范围循环，而非对穿的流经整个PCB板。这种方法“保护了”电路板中大部分的区域免受穿堂共模电流的影响。
结论：这种现象在EMC领域叫“穿堂风效应”，避免穿堂风效应就需要将PCB中所有的电缆连接器放置在PCB板的同一侧。
本文来源于网络，参考原文：《EMC中的“穿堂风效应”》
